LPLDD-5A-24V-PID-H Laserdiodiohjain

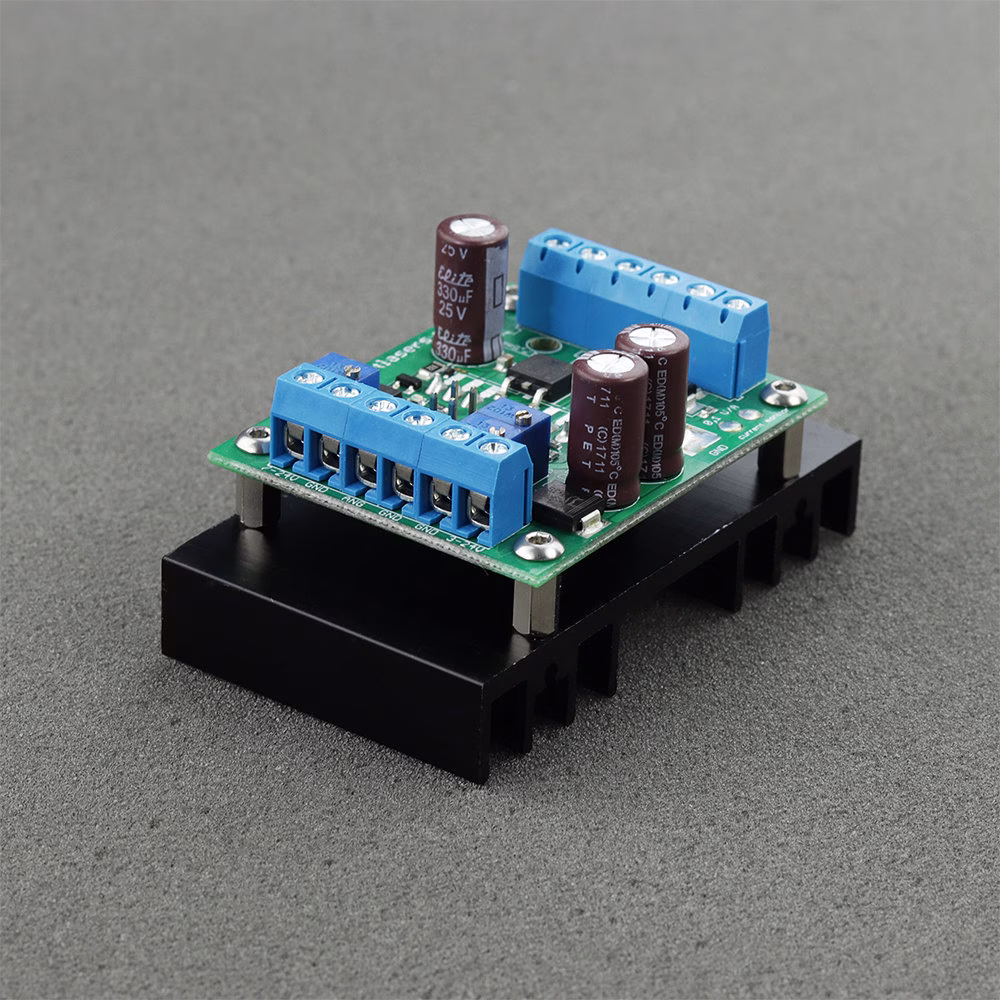

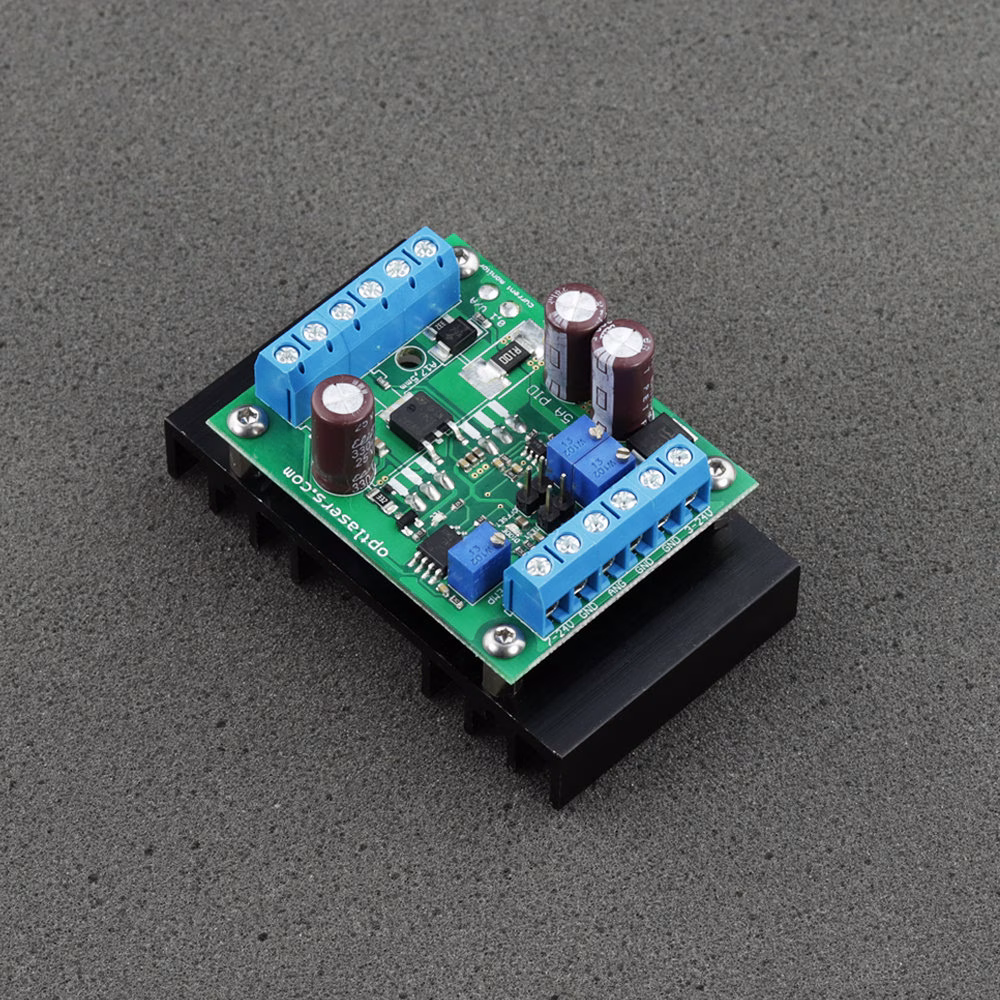

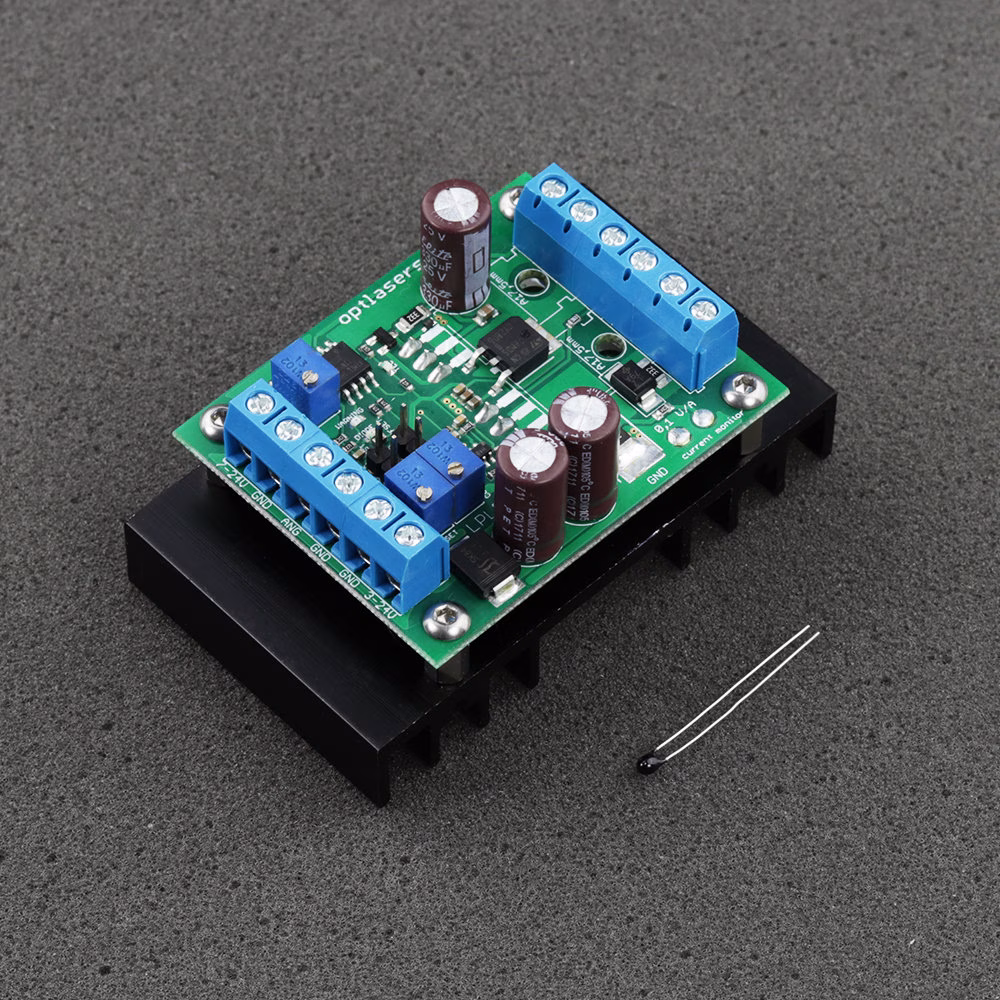

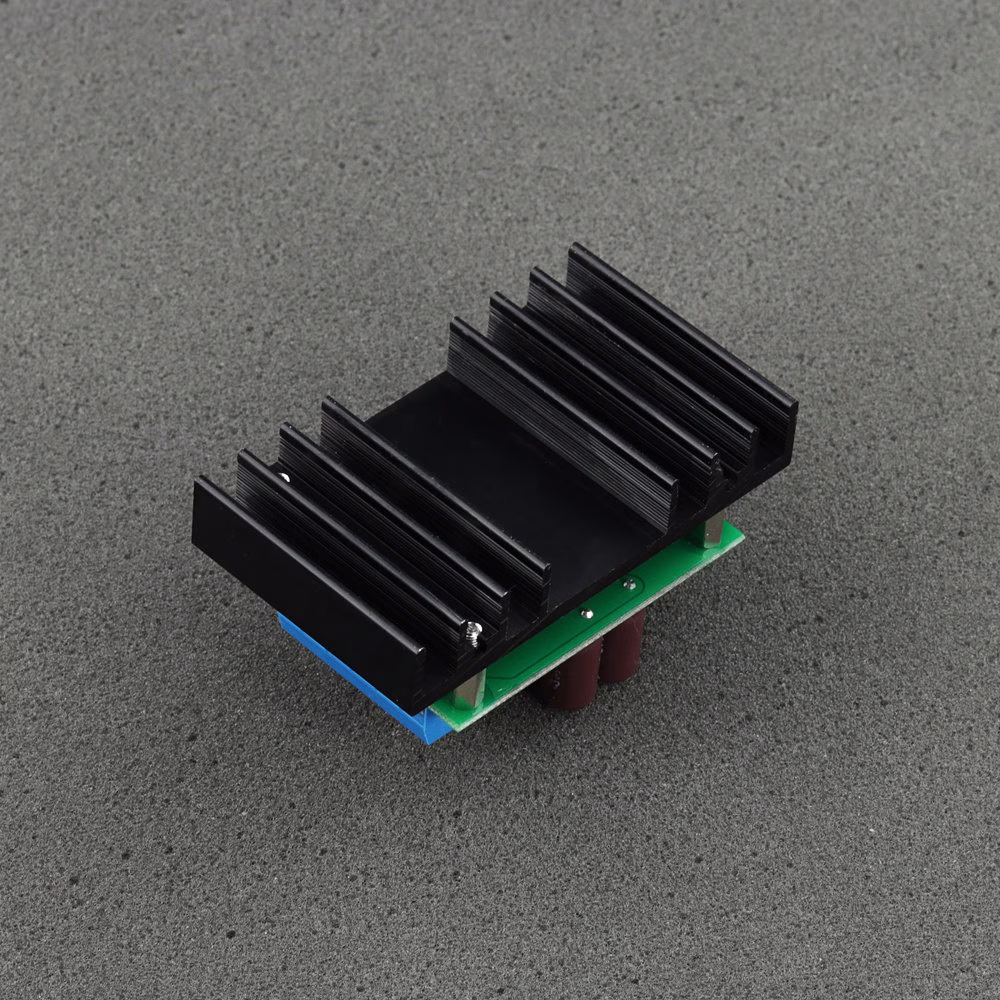

Yksikanavainen 5 A, 3-24 V laserdiodiohjain, jossa on digitaalinen lämpötilasäätöpiiri ja anodisoitu jäähdytin. Jäähdytin on mitoitettu käsittelemään jopa 10 W tehohäviö tehontransistorissa. Lämpötilasäädin hyödyntää PID-algoritmia halutun lämpötilan tarkkaan ylläpitämiseen.
- Lue arvostelut (1)
Lataa
Tuotteen kuvaus
Tietoa LPLDD-5A-24V-PID-H -laserdiodiohjaimesta
LPLDD-5A-24V-PID-H on ammattitason 5 A laserdiodiohjain, jossa on sisäänrakennettu digitaalinen lämpötilansäädin, joka hyödyntää PID-algoritmia. Se on suunniteltu kompaktilla rakenteella, joten se voidaan helposti integroida pienikokoisiin laitteisiin, kuten kompakteihin laserprojektoreihin. Pienestä koostaan huolimatta ohjain pystyy ohjaamaan Peltier-elementtejä, kuten 12706, 12708, 07113 ja muita, jotka vaativat jopa 15 A virran.

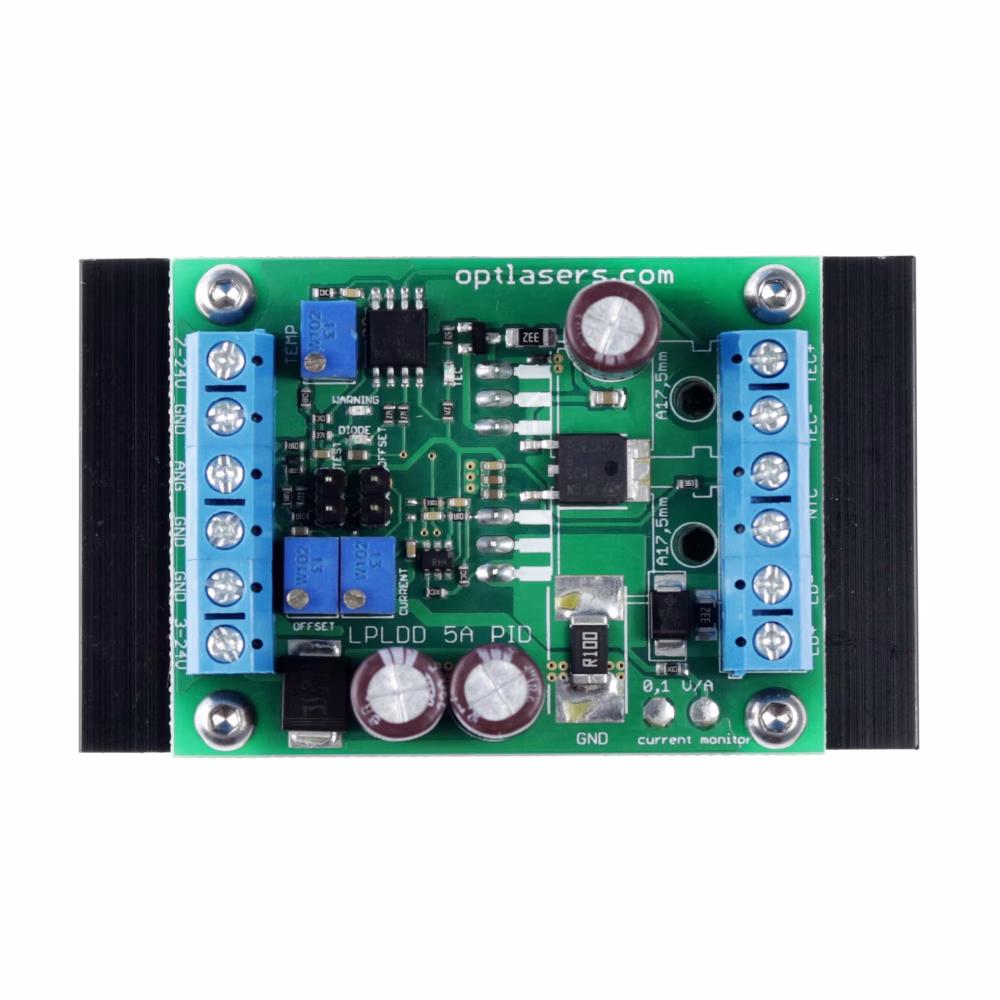

Kaikkien aallonpituuksien laserdiodilinjoja voidaan syöttää 3 V:sta aina 24 V:iin. Analoginen tulo mahdollistaa laserdiodien kautta kulkevan virran modulaation jopa 100 kHz taajuudella. Ohjaimessa on virran mittauslähtö, joka tarjoaa kätevän mittauspisteen diodin virran valvontaan. Kaksi potentiometriä mahdollistaa maksimivirran ja lepovirran säätämisen diodille. Kolmas potentiometri määrittää lämpötila-asetuspisteen välillä 0 – 40 celsiusastetta.
Testihyppylangan avulla ohjain voidaan ottaa helposti käyttöön ilman ulkoista analogista signaalia. Käytettävyyden parantamiseksi ohjaimessa on signaalidiodit (LEDit) laserdiodin käyttöönoton, TEC:n ja varoitusten ilmaisuun.
Arvostelut
My the most favourite laser driver
I'm hobbyist who likes to build his own laser engraving machines. I tested several chinese drivers, build 2 of my own and was using american drivers from Jtech Photonics for years but this is without any doubt the best laser driver I' tried. No reason to buy elsewhere. Fast frequency, smooth pulses with soft start, adequate passive heatsink, reasonable terminals.
- 1 / 1 henkilöä piti tätä arvostelua hyödyllisenä.
