LPLDD-5A-24V-PID-H lézerdióda-meghajtó

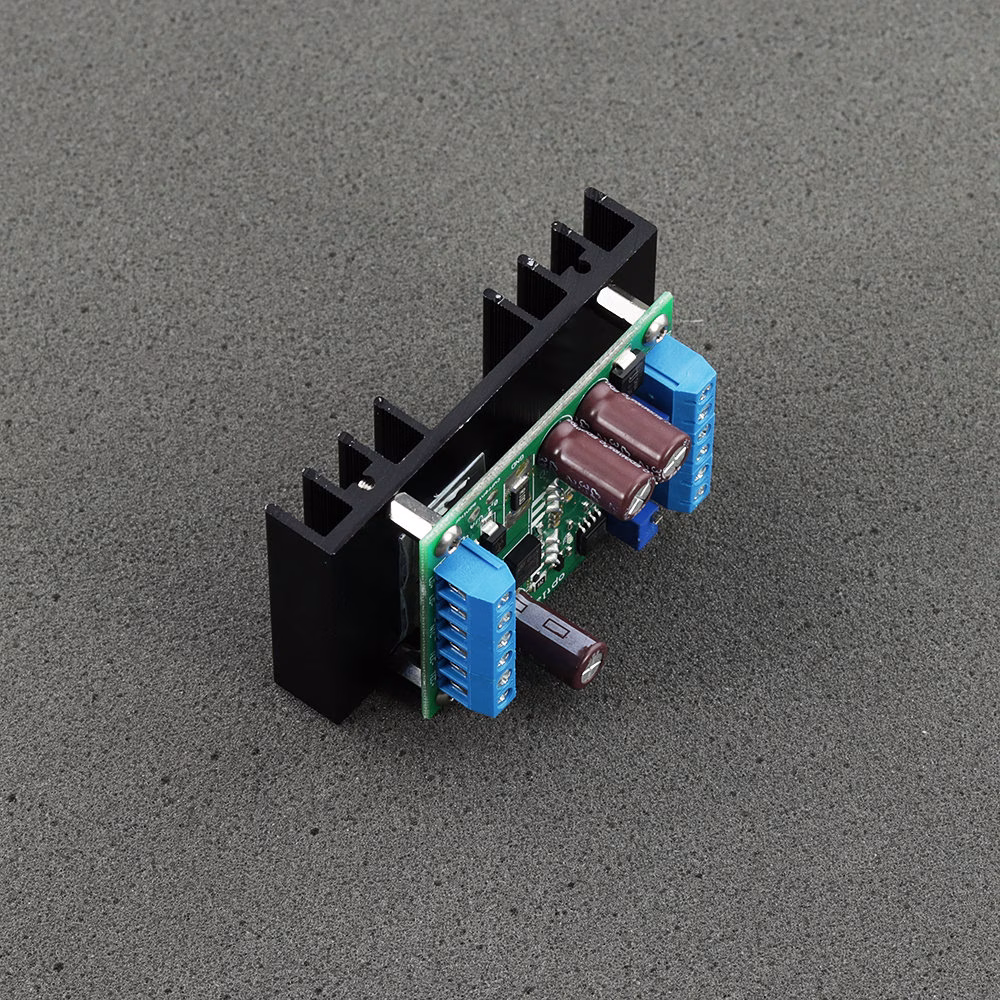

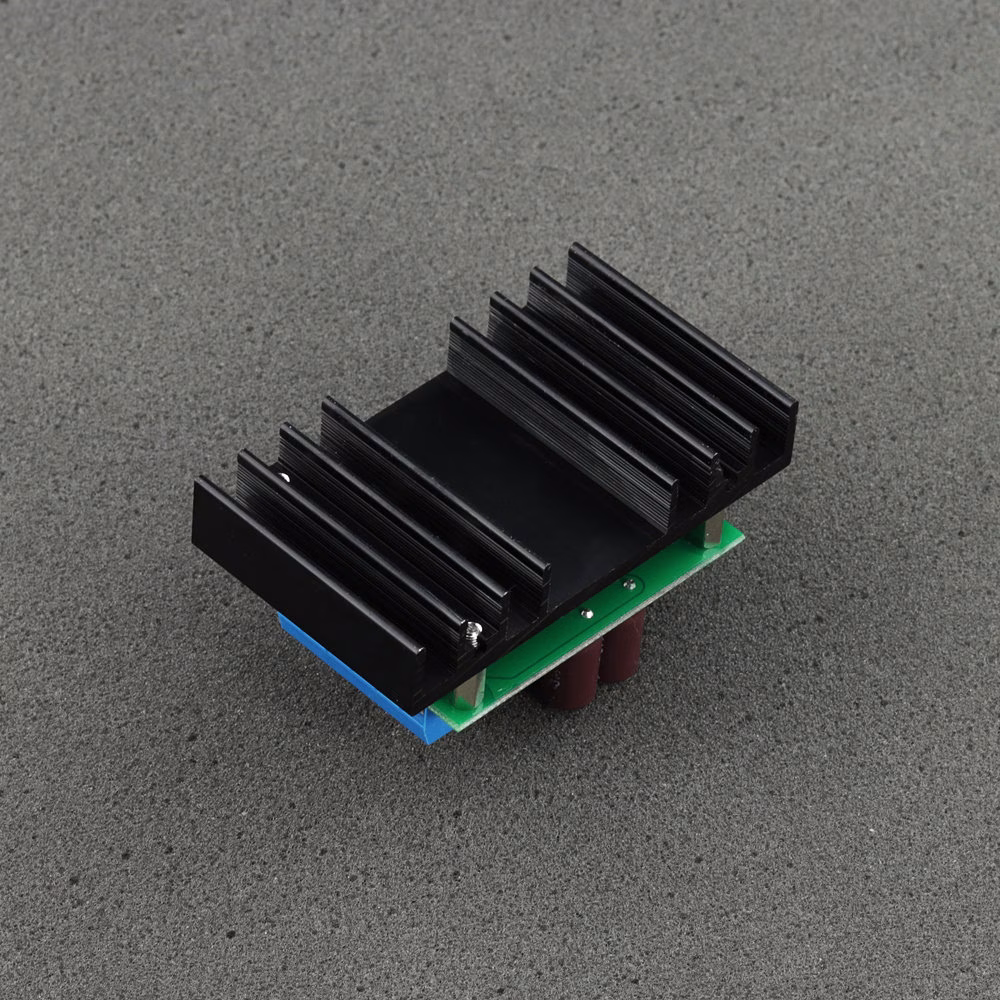

Egycsatornás 5 A, 3-24 V lézerdióda-meghajtó digitális hőmérsékletszabályzó áramkörrel és eloxált hűtőbordával. A hűtőborda méretezése megfelelő, akár 10 W teljesítmény disszipációjához is alkalmas a teljesítménytranzisztoron. A hőmérsékletszabályzó PID algoritmust alkalmaz a kívánt hőmérséklet pontos fenntartására.
Letöltés
Termék leírása
A LPLDD-5A-24V-PID-H lézerdióda-meghajtóról

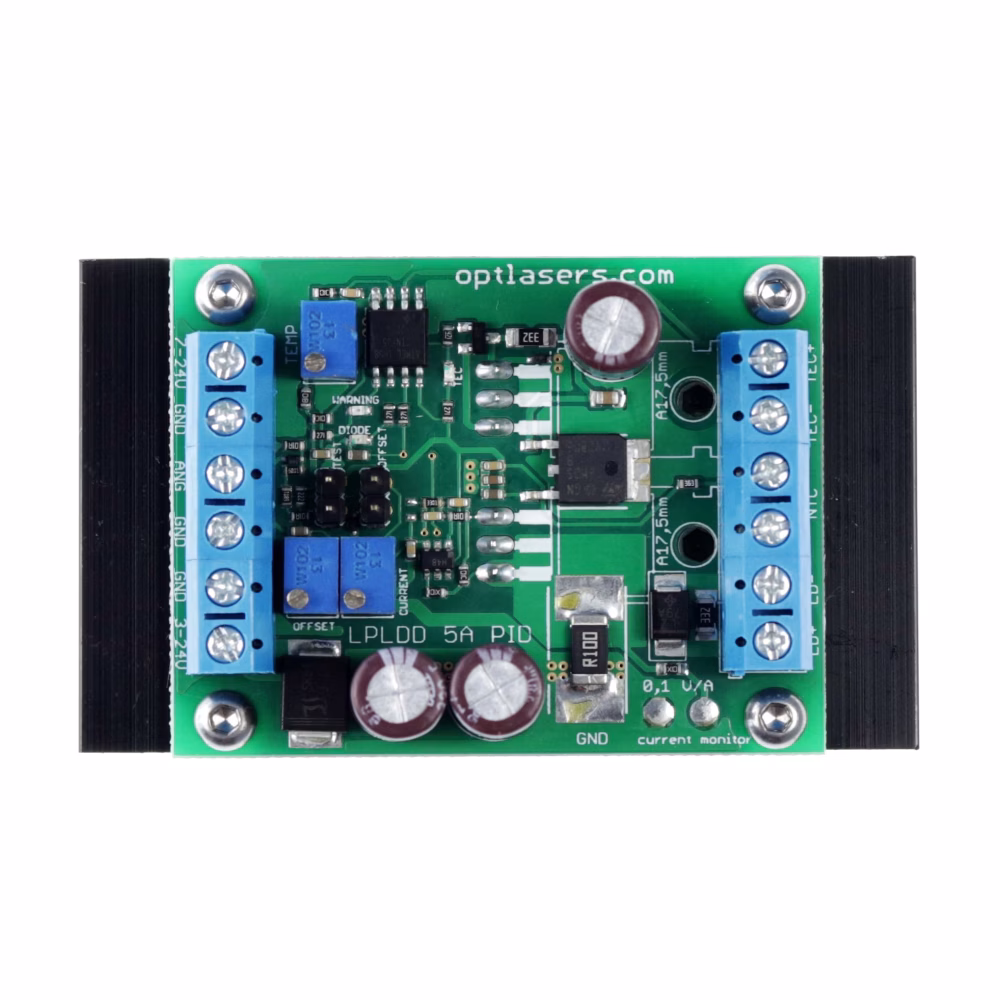

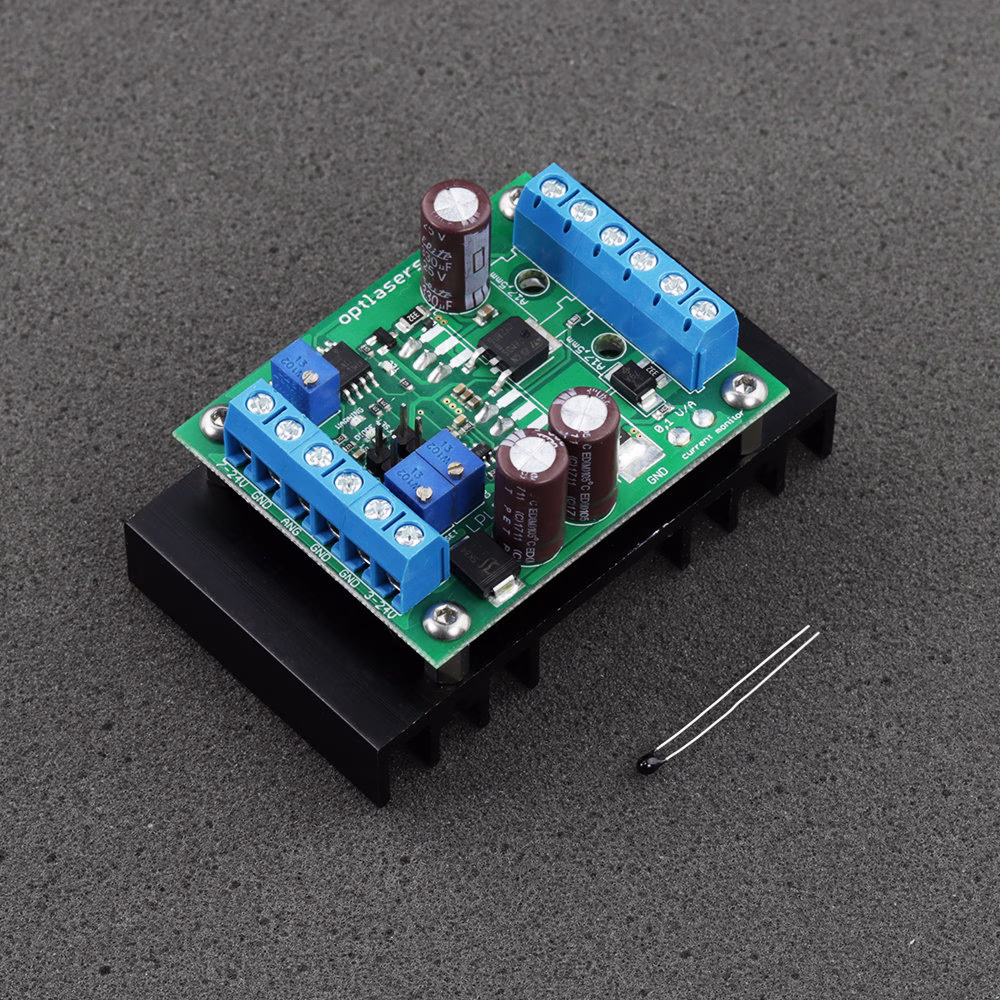

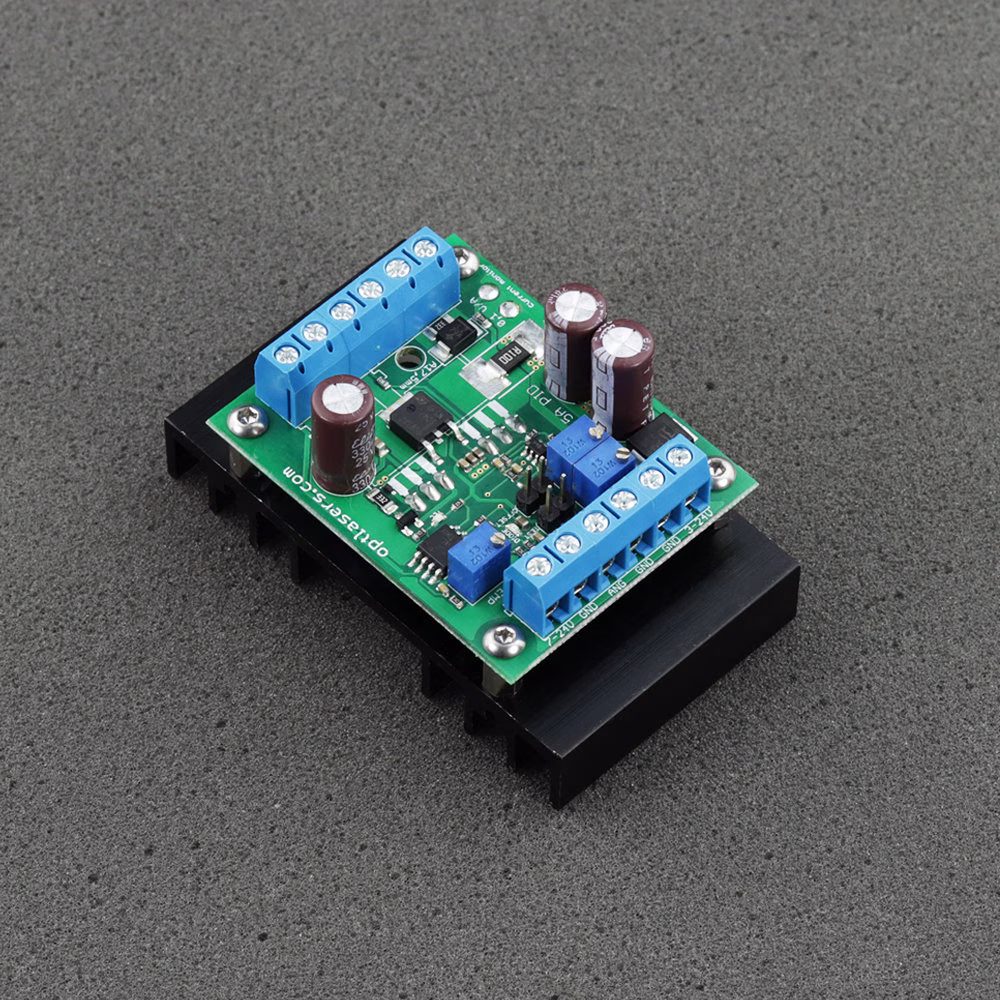

A LPLDD-5A-24V-PID-H egy professzionális, 5 A-es lézerdióda-vezérlő beépített digitális hőmérséklet-szabályozóval, amely a PID algoritmust alkalmazza. Kompakt kialakítása lehetővé teszi, hogy zökkenőmentesen integrálható legyen kis eszközökbe, például kompakt lézerprojektorokba. Kis mérete ellenére a meghajtó képes akár 15 A áramfelvételű Peltier-modulokkal, például a 12706, 12708, 07113 típusokkal és sok mással is működni.
Bármilyen hullámhosszúságú lézerdiódasor meghajtható 3 V-tól 24 V-ig terjedő feszültséggel. Az analóg bemenet lehetővé teszi a lézerdiódán átfolyó áram modulálását 100 kHz-ig. A meghajtó áramfigyelő kimenettel rendelkezik, amely kényelmes mérési pontot biztosít a dióda áramának ellenőrzéséhez. Két potenciométerrel állítható be a maximális és a nyugalmi diódaáram. A harmadik potenciométer a beállított hőmérséklet szabályozásáért felel (0 – 40 Celsius-fok tartományban).
A teszt áthidaló használatával a meghajtó külső analóg jel nélkül is könnyen aktiválható. A használhatóság növelése érdekében a meghajtó visszajelző diódákat (LED-eket) tartalmaz a dióda engedélyezéséhez, a TEC-hez és a figyelmeztetésekhez.
