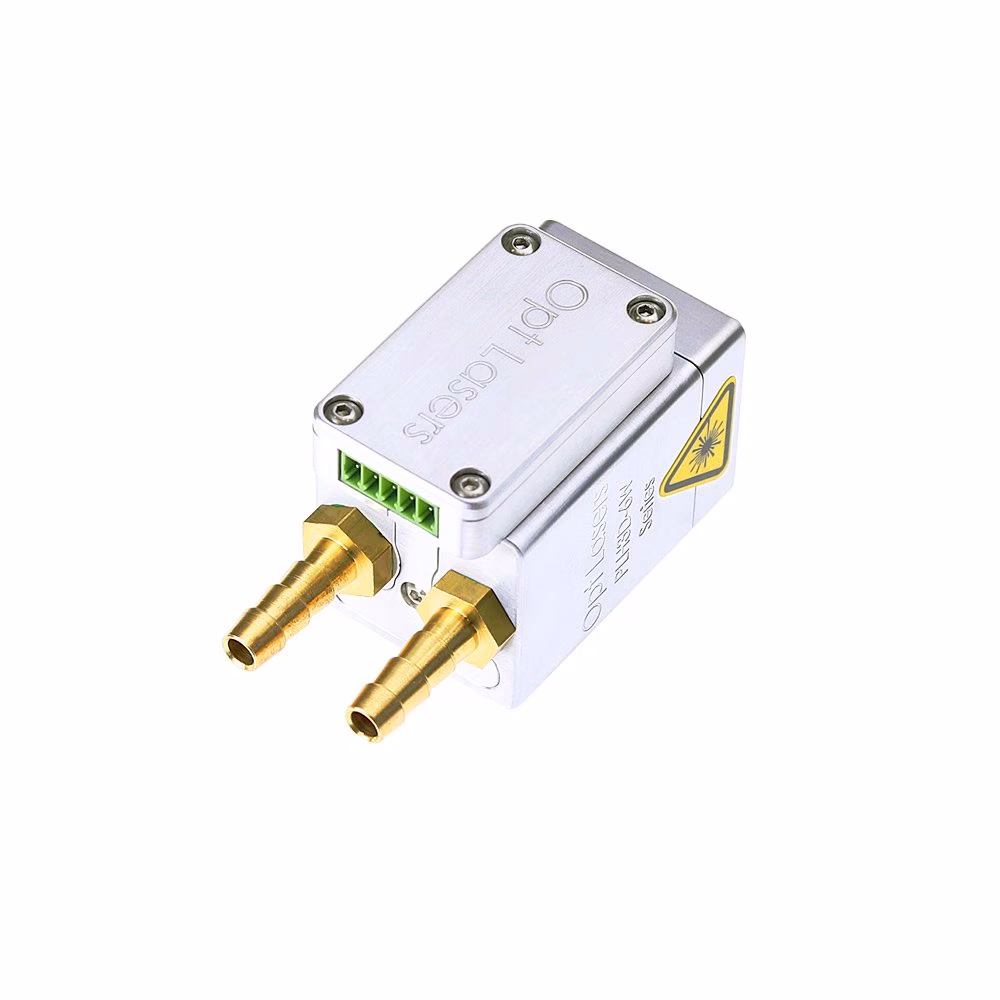

Cabeça de laser para gravação PLH3D-6W-LC

Principais vantagens da cabeça de laser para gravação PLH3D-6W-LC

1. Pequeno consumo de energia.
2. Funcionamento silencioso em comparação com o arrefecimento com uma ventoinha.
3. Não contém pós ou materiais leves.
4. Aumento da vida útil do díodo laser.
5. Maior eficiência do díodo laser devido a uma temperatura de trabalho mais baixa.
6. Não exerce pressão sobre o material gravado (ou seja, não move o material têxtil enquanto o corta)
7. Não electrifica o material a cortar.
8. Não requer sistemas de arrefecimento complicados, um arrefecedor de líquido da CPU é suficiente para o arrefecimento.

Caraterísticas e vantagens da cabeça laser de gravação PLH3D-6W-LC

Corte e gravação - A cabeça de laser azul PLH3D-6W-LC permite cortar e gravar em vários materiais, tais como madeira, cartão, borracha, papel, têxteis, couro, plástico, balsa, contraplacado e muitos outros, bem como uma marca em aço inoxidável, titânio e aço de baixa condutividade térmica. Para mais informações, consulte a secção Manuais e artigos.

Lente de fábrica - a cabeça de laser de gravação é enviada com a lente Triplet de alta resolução instalada e ajustada para focar a 60,0 mm (medida a partir da superfície frontal da cabeça de laser até ao plano de gravação). Esta distância focal tem um tamanho de ponto focal bem optimizado que é adequado para muitas aplicações de corte e gravação. Esta é a distância de focagem mais optimizada para começar!

Desvio simétrico do feixe - Em algumas aplicações, como a gravação a laser de madeira, recomenda-se desfocar o laser numa pequena quantidade para obter um feixe simétrico. Isto pode ser feito transladando o laser para a frente ou para trás na direção de propagação do feixe, de acordo com a quantidade indicada na tabela abaixo. Deste modo, o laser grava com a mesma espessura de linha nas direcções X e Y. No entanto, para determinadas aplicações, como a gravação de metais e o corte, é mais desejável maximizar a densidade de potência do que ter um feixe simétrico. Nestes casos, a desfocagem nem sempre é necessária ou recomendada para obter o melhor desempenho.

Desfocagem recomendada para aplicações de gravação específicas:

Modelo de cabeça de laserValor de desvio do feixe simétrico

PLH3D-6W-LC ±4,4 mm (±0,173")
PLH3D-6W-XF ±4,4 mm (±0,173")
PLH3D-6W-Hobby ±4,4 mm (±0,173")
PLH3D-6W-μSpot ±1,8 mm (±0,070")

Por exemplo, o laser de gravação PLH3D-6W-LC tem uma focagem predefinida de fábrica a 60,0 mm da frente da cabeça do laser. Definir o laser para 64,4 mm ou 55,6 mm (+/- 4,4 mm do foco) permitirá que a cabeça do laser grave com a mesma espessura de linha em ambas as direcções

Versatilidade dos sinais de entrada - o controlador incorporado permite aceitar uma variedade de sinais analógicos de 0 - 5 V e 0 - 5 V, 0 - 10 V ou 0 - 24 V para o sinal PWM/TTL.

O controlador incorporadona cabeça do laser - a Opt Lasers é a primeira empresa que integrou o controlador do díodo laser diretamente na cabeça do laser. Uma ligação curta entre o díodo laser e o driver garante uma melhor proteção do díodo, a possibilidade de modulação de corrente de alta frequência e elimina os efeitos de indutância durante a ligação.

Aceita uma vasta gama de fontes de alimentação - 12 - 24 V, o conversor DC-DC integrado de elevada eficiência ajusta a tensão de entrada à tensão de conformidade adequada do díodo. Isto reduz a quantidade de calor gerado e assegura a proteção contra sobretensão.

Dois tipos de lentes incluídas - A lente tripla de alta resolução com ajustador de lente tem uma distância focal efectiva (EFL) relativamente longa de 8 mm, o que lhe permite focar a luz laser num ponto pequeno. Todas as 6 superfícies da lente são revestidas com um revestimento antirreflexo (AR) centrado em 450 nm. É normalmente preferida para gravar uma linha mais fina, cortar um material mais espesso devido à convergência e divergência reduzidas, ou quando é necessária uma longa distância entre a cabeça do laser e o plano do objeto a gravar.

A lente asférica montada de alta eficiência foi concebida para obter o máximo de potência possível do díodo laser. A sua curta distância focal efectiva (EFL) de 4 mm torna possível uma variedade de distâncias de trabalho, mas faz com que o ponto de focagem seja quase duas vezes maior em comparação com a lente Triplet. Esta lente deve ser utilizada para gravar linhas mais grossas em madeira ou plástico. Este tipo de lente é utilizado sem o ajustador de lentes, uma vez que estas têm de ser montadas mais perto do díodo laser.

Compatível com acessórios para facilitar a utilização - a facilidade de trabalho, bem como a segurança, são muito importantes para nós. Muitos dos acessórios que produzimos são de alta qualidade, fabricados em peças de máquinas CNC que tornam o trabalho fácil e seguro. Consulte os acessórios que preparámos para a série PLH3D.

A personalização OEM está disponível para fabricantes de impressoras 3D e máquinas CNC.

Entradas de controlo e ligação eléctrica

A cabeça de laser azul PLH3D-6W-LC tem dois controlos separados.

A entrada de modulação n.º 1 aceita 0 - 5 V ou 0-10 V (com resistência adicional de 4,2 k ohm em série) para modulação de potência analógica

A entrada de modulação n.º 2 aceita 0 - 5 V, 0 - 10 V ou 0 - 24 V para TTL/PWM e liga o laser quando a tensão excede 2,5 V.

Importante: Não ligar a Entrada de Modulação 1 e a Entrada de Modulação 2 ao mesmo tempo. Se o fizer, pode provocar o mau funcionamento da cabeça do laser.

Ligação da entrada do sinal analógico de 10 V (X-Carve, CS-Lab e outras máquinas)

Para ligar o sinal analógico de 0-10 V à Entrada de modulação #1, é necessário adicionar uma resistência de 4,2 k ohm em série:

Importante: A cabeça laser de gravação PLH3D-6W-LC deve ser alimentada a partir de uma fonte de alimentação de alta qualidade sem qualquer outra coisa ligada. Nota: não é recomendável ligar a cabeça do laser à mesma fonte de alimentação que um motor de passo ou qualquer outro equipamento de alta impedância. Se o fizer, pode provocar danos no díodo laser.

Parâmetros do acionador do laser

Controlador de díodo laser de alta potência e alta frequência de corrente

• Capacidade máxima de corrente de saída: 5 A
• Corrente de saída típica: 3-3,5 A
• Tensão de entrada 12-24 V
• Corrente de entrada máx. 2 A
• Microcontrolador integrado para medição da temperatura e arranque suave
• Sistema de proteção térmica: 45 °C 1
• Arranque suave para proteção de díodos
• Proteção contra descargas electrostáticas (ESD)
• Proteção contra tensão inversa
• Proteção contra sobreintensidades
• Tamanho compacto e eficiência de 90%
• Modo CW e modo de controlo de entrada
• PWM/TTL e entradas analógicas
• Largura de banda de modulação 0-30 kHz

1. Sistema de proteção térmica que corta o laser quando a temperatura ambiente é superior a 45°C.

Opt Lasers é o fabricante dos controladores de díodos laser. Devido à nossa experiência de construção ao longo de alguns anos, criámos um controlador de eficiência muito elevada com baixo consumo de energia e baixa produção de calor. Além disso, é o driver de cabeça de laser dedicado mais rápido disponível no mercado, aceitando sinais até 30 kHz. A utilização de um laser de 6 W a alta velocidade já não é um problema durante a gravação de pequenos pormenores ou a realização de curvas de pequeno raio, uma vez que o controlador laser consegue ler todos os sinais necessários.

Os controladores CNC são capazes de enviar sinais de modulação a grande velocidade, pelo que 50 kHz não constitui um problema para eles. É por este motivo que um controlador de alta velocidade é indispensável num dispositivo deste tipo. O controlador é capaz de ler 30 000 instruções por segundo, o que cria uma grande precisão e resolução em termos de controlo de potência. Além disso, a corrente máxima do controlador é de 6 A, pelo que a sua utilização com um valor de 3 a 4 A assegura a compensação e a longa duração do controlador.

Protecções

A cabeça laser PLH3D-6W-LC incorpora um sistema de proteção térmica que protege o díodo laser de sobreaquecimento para manter a sua vida útil. A unidade foi concebida para se desligar automaticamente quando a temperatura ambiente excede os 45°C e a cabeça de laser funciona em modo CW. A entrada analógica está protegida por um díodo Zener de 5 V, caso surja uma tensão superior a 5 V. Apesar de tudo, esta entrada não deve ser utilizada com tensões superiores devido ao risco de danos. O díodo laser está protegido por um díodo Schottky, que o protege de uma tensão inversa e de ESD. Além disso, o driver integrado está totalmente coberto para o proteger de aparas metálicas num ambiente de máquina CNC.

Mais informações sobre a cabeça laser PLH3D-6W-LC

Foco

A distância de focagem pode ser rapidamente definida ou alterada através do ajustador de lentes incluído (sem ferramentas adicionais). O driver da unidade está integrado diretamente na cabeça do laser. Este facto aumenta consideravelmente a frequência máxima de modulação e permite a utilização de cabos mais longos.

Para além da funcionalidade padrão, o pequeno ponto do feixe permite a possibilidade de utilizar este produto para prototipagem rápida de PCB. Isto é feito através da iluminação da camada de cobre das placas após a aplicação de uma pasta fotossensível.

Acessório para Smoke (ver acessórios)

A nossa cabeça laser de 6 W permite gravar ou cortar materiais como madeira, aço inoxidável, papel, couro, cartão e muitos outros. Para materiais que geram fumo quando gravados ou cortados, oferecemos um bocal opcional que pode ser fixado na parte frontal da unidade através de ímanes integrados na cabeça do laser (ver acessórios).

Personalização

Para encomendas a granel, a série PLH3D pode ser personalizada de acordo com as necessidades de todos os clientes. Podemos acrescentar os logótipos dos clientes e todas as funcionalidades adicionais possíveis. A personalização é oferecida para uma impressora 3D e fabricantes e distribuidores de CNC.

Compatibilidade

A nossa série PLH3D funciona com muitas máquinas CNC e de impressão 3D, incluindo os modelos:

• Azteeg X3
• CNC Shark
• GeckoDrive 540
• Lulzbot
• MakerBot Replicator1 e Clones
• MakerBot Thing-O-Matic
• MakerGear M2
• MakiBOX
• MYDIYCNC
• Openbuilds - C Beam/OX
• Atualização PrintRBot
• Replicador 2 e 2X
• RepRap - Placa Melzi
• RepRap - RAMPS1.4
• RepRap - RUMBA
• Rigidbot
• Shapeoko 2
• Shapeoko 3
• Solidoodle
• Stepcraft
• Ultimaker 1 e 2
• Velleman K8200
• Controlador X
• Atualização X-Carve
• Zen Toolworks

Note que esta lista está a ser continuamente actualizada. Contacte-nos se tiver quaisquer questões ou comentários sobre a compatibilidade.

Cuidado:

• Lembre-se que não se trata de um brinquedo.
• A radiação laser é perigosa mesmo quando dispersa ou reflectida por qualquer superfície.
• Utilize sempre um filtro laser de proteção adequado na sua máquina CNC dedicada a 430-480 nm, a fim de evitar a radiação reflectida.
• Nunca apontar a cabeça do laser para pessoas ou animais.
• Não tocar no feixe, pois pode provocar queimaduras ou outras lesões.
• Não olhe fixamente para o feixe ou para o ponto do feixe enquanto o material estiver a ser cortado.
• Radiação laser - Evitar a exposição dos olhos ou da pele à radiação direta ou dispersa.
• Produto laser de classe 4.
