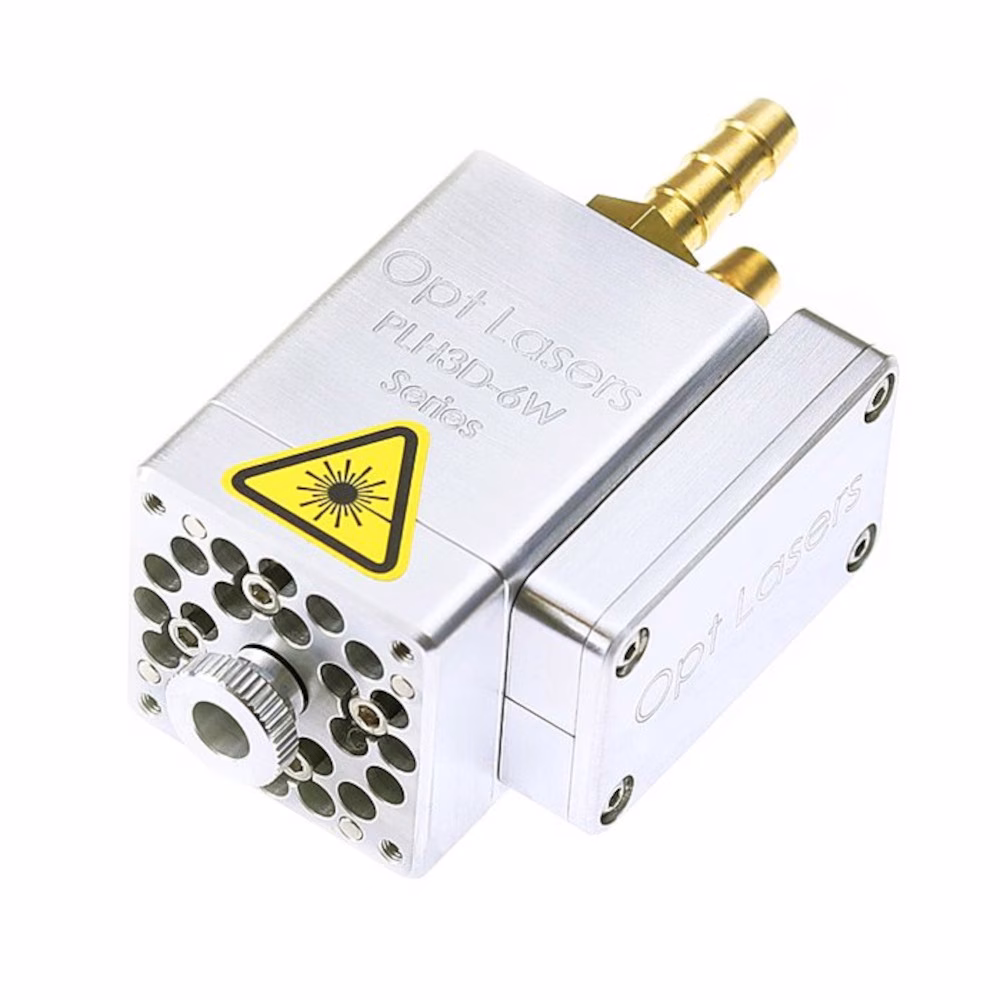

Κεφαλή λέιζερ χάραξης PLH3D-6W-LC

Κύρια πλεονεκτήματα της κεφαλής λέιζερ χάραξης PLH3D-6W-LC

1. Μικρή κατανάλωση ενέργειας.
2. Αθόρυβη λειτουργία σε σύγκριση με την ψύξη με ανεμιστήρα.
3. Δεν περιέχει σκόνες ή ελαφρά υλικά.
4. Αυξημένη διάρκεια ζωής της διόδου λέιζερ.
5. Υψηλότερη απόδοση της διόδου λέιζερ λόγω της χαμηλότερης θερμοκρασίας λειτουργίας.
6. Δεν ασκεί πίεση στο χαραγμένο υλικό (δηλ. δεν μετακινεί το υφασμάτινο υλικό κατά την κοπή του)
7. Δεν ηλεκτρίζει το υλικό που κόβεται.
8. Δεν απαιτεί πολύπλοκα συστήματα ψύξης, αρκεί ένας ψύκτης υγρού της CPU για την ψύξη.

Χαρακτηριστικά και πλεονεκτήματα της κεφαλής λέιζερ χάραξης PLH3D-6W-LC

Κοπή και χάραξη - Η μπλε κεφαλή λέιζερ PLH3D-6W-LC επιτρέπει την κοπή και χάραξη σε διάφορα υλικά όπως ξύλο, χαρτόνι, καουτσούκ, χαρτί, υφάσματα, δέρμα, πλαστικό, μπάλσα, κόντρα πλακέ και πολλά άλλα, καθώς και ένα σημάδι σε ανοξείδωτο χάλυβα, τιτάνιο και χάλυβα χαμηλής θερμικής αγωγιμότητας. Για περισσότερες πληροφορίες ανατρέξτε στην ενότητα Εγχειρίδια και άρθρα.

Εργοστασιακά ρυθμισμένος φακός - η κεφαλή λέιζερ χάραξης αποστέλλεται με εγκατεστημένο τον φακό τριπλέτας υψηλής ανάλυσης και ρυθμισμένο να εστιάζει στα 60,0 mm (μετρούμενο από την εμπρόσθια επιφάνεια της κεφαλής λέιζερ έως το επίπεδο χάραξης). Αυτή η απόσταση εστίασης έχει ένα καλά βελτιστοποιημένο μέγεθος εστιακού σημείου, το οποίο είναι κατάλληλο για πολλές εφαρμογές κοπής και χάραξης. Αυτή είναι η καλύτερη βελτιστοποιημένη απόσταση εστίασης για να ξεκινήσετε με αυτήν!

Μετατόπιση συμμετρικής δέσμης - Σε ορισμένες εφαρμογές, όπως η χάραξη ξύλου με λέιζερ, συνιστάται η αποεστίαση του λέιζερ κατά ένα μικρό ποσό, προκειμένου να επιτευχθεί συμμετρική δέσμη. Αυτό μπορεί να γίνει μετατοπίζοντας το λέιζερ προς τα εμπρός ή προς τα πίσω στην κατεύθυνση διάδοσης της δέσμης κατά το ποσό που φαίνεται στον παρακάτω πίνακα. Με τον τρόπο αυτό το λέιζερ θα μπορέσει να χαράξει με το ίδιο πάχος γραμμής τόσο στην κατεύθυνση Χ όσο και στην κατεύθυνση Υ. Ωστόσο, για ορισμένες εφαρμογές, όπως η χάραξη μετάλλων και η κοπή, η μεγιστοποίηση της πυκνότητας ισχύος είναι πιο επιθυμητή από την ύπαρξη συμμετρικής δέσμης. Σε αυτές τις περιπτώσεις, η αποεστίαση δεν είναι πάντα απαραίτητη ή δεν συνιστάται για την καλύτερη απόδοση.

Συνιστώμενη αποεστίαση για συγκεκριμένες εφαρμογές χάραξης:

Μοντέλο κεφαλής λέιζερΤιμή μετατόπισης συμμετρικής δέσμης

PLH3D-6W-LC ±4,4 mm (±0,173")
PLH3D-6W-XF ±4,4 mm (±0,173")
PLH3D-6W-Hobby ±4,4 mm (±0,173")
PLH3D-6W-μSpot ±1,8 mm (±0,070")

Για παράδειγμα, το λέιζερ χάραξης PLH3D-6W-LC έχει εργοστασιακά προκαθορισμένη εστίαση στα 60,0 mm από το μπροστινό μέρος της κεφαλής λέιζερ. Η ρύθμιση του λέιζερ στα 64,4 mm ή στα 55,6 mm (+/- 4,4 mm από την εστίαση) θα επιτρέψει στην κεφαλή λέιζερ να χαράξει με το ίδιο πάχος γραμμής και στις δύο κατευθύνσεις

Ευελιξία σημάτων εισόδου - ο ενσωματωμένος οδηγός επιτρέπει την αποδοχή ποικίλων σημάτων 0 - 5 V αναλογικό σήμα και 0 - 5 V, 0 - 10 V ή 0 - 24 V για σήμα PWM/TTL.

Ο ενσωματωμένος οδηγός μέσα στην κεφαλή λέιζερ - η Opt Lasers είναι η πρώτη εταιρεία που ενσωμάτωσε τον οδηγό διόδου λέιζερ απευθείας στην κεφαλή λέιζερ. Μια σύντομη σύνδεση μεταξύ της διόδου λέιζερ και ενός οδηγού εξασφαλίζει καλύτερη προστασία για μια δίοδο, δυνατότητα διαμόρφωσης ρεύματος υψηλής συχνότητας καθώς και εξάλειψη των φαινομένων επαγωγής κατά την ενεργοποίηση.

Δέχεται ένα ευρύ φάσμα τροφοδοτικών - 12 - 24 V, ο ενσωματωμένος μετατροπέας DC-DC υψηλής απόδοσης ρυθμίζει την τάση εισόδου στην κατάλληλη τάση συμμόρφωσης της διόδου. Αυτό μειώνει την ποσότητα της παραγόμενης θερμότητας και εξασφαλίζει την προστασία από υπέρταση.

Περιλαμβάνονται δύο τύποι φακών - Ο φακός τριπλέτας υψηλής ανάλυσης με ρυθμιστή φακού έχει σχετικά μεγάλη αποτελεσματική εστιακή απόσταση (EFL) 8 mm, η οποία του επιτρέπει να εστιάζει το φως λέιζερ σε ένα μικρό σημείο. Και οι 6 επιφάνειες του φακού είναι επικαλυμμένες με επίστρωση αντιανακλαστικότητας (AR) με κέντρο τα 450 nm. Συνήθως προτιμάται για χάραξη λεπτότερης γραμμής, κοπή παχύτερου υλικού λόγω της μειωμένης σύγκλισης και απόκλισης ή όταν απαιτείται μεγάλη απόσταση μεταξύ της κεφαλής λέιζερ και του επιπέδου του αντικειμένου που πρόκειται να χαραχθεί.

Ο υψηλής απόδοσης τοποθετημένος ασφαιρικός φακός έχει σχεδιαστεί για να λαμβάνει όσο το δυνατόν μεγαλύτερη ισχύ από τη δίοδο λέιζερ. Η μικρή πραγματική εστιακή του απόσταση (EFL) των 4 mm καθιστά δυνατή μια ποικιλία αποστάσεων εργασίας, αλλά καθιστά το σημείο εστίασης σχεδόν διπλάσιο σε σύγκριση με τον φακό τριπλέτας. Αυτός ο φακός πρέπει να χρησιμοποιείται για τη χάραξη παχύτερων γραμμών σε ξύλο ή πλαστικό. Αυτός ο τύπος φακού χρησιμοποιείται χωρίς τον ρυθμιστή φακού, καθώς πρέπει να τοποθετηθεί πιο κοντά στη δίοδο λέιζερ.

Συμβατό με αξεσουάρ για ευκολία στη χρήση - η ευκολία στην εργασία καθώς και η ασφάλεια είναι πολύ σημαντικές για εμάς. Πολλά αξεσουάρ που παράγουμε είναι υψηλής ποιότητας, κατασκευασμένα σε εξαρτήματα μηχανών CNC, τα οποία καθιστούν την εργασία εύκολη και ασφαλή. Παρακαλούμε δείτε τα αξεσουάρ που ετοιμάσαμε για τη σειρά PLH3D.

Η προσαρμογή OEM είναι διαθέσιμη για κατασκευαστές τρισδιάστατων εκτυπωτών και μηχανών CNC.

Είσοδοι ελέγχου και ηλεκτρική σύνδεση

Η μπλε κεφαλή λέιζερ PLH3D-6W-LC διαθέτει δύο ξεχωριστά χειριστήρια.

Η είσοδος διαμόρφωσης #1 δέχεται 0 - 5 V ή 0-10 V (με πρόσθετη αντίσταση 4,2 k ohm σε σειρά) για αναλογική διαμόρφωση ισχύος

Η είσοδος διαμόρφωσης #2 δέχεται 0 - 5 V, 0 - 10 V ή 0 - 24 V για TTL/PWM και ενεργοποιεί το λέιζερ όταν η τάση υπερβαίνει τα 2,5 V.

Σημαντικό: Μην συνδέετε ταυτόχρονα την είσοδο διαμόρφωσης 1 και την είσοδο διαμόρφωσης 2. Κάτι τέτοιο μπορεί να οδηγήσει σε δυσλειτουργία της κεφαλής λέιζερ.

Σύνδεση εισόδου αναλογικού σήματος 10 V (X-Carve, CS-Lab και άλλα μηχανήματα)

Για τη σύνδεση αναλογικού σήματος 0-10 V στην είσοδο διαμόρφωσης 1 απαιτείται η προσθήκη μιας αντίστασης 4,2 k ohm σε σειρά:

Σημαντικό: Η κεφαλή λέιζερ χάραξης PLH3D-6W-LC πρέπει να τροφοδοτείται από ένα υψηλής ποιότητας τροφοδοτικό χωρίς να είναι συνδεδεμένο οτιδήποτε άλλο. Σημείωση: δεν συνιστάται η σύνδεση της κεφαλής λέιζερ στην ίδια μονάδα τροφοδοσίας με βηματικό κινητήρα ή οποιοδήποτε άλλο εξοπλισμό υψηλής αντίστασης. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη στη δίοδο λέιζερ.

Παράμετροι οδηγού λέιζερ

Οδηγός διόδου λέιζερ υψηλής ισχύος και ρεύματος υψηλής συχνότητας

• Μέγιστη χωρητικότητα ρεύματος εξόδου: 5 A
• Τυπικό ρεύμα εξόδου: 3-3,5 A
• Τάση εισόδου 12-24 V
• Ρεύμα εισόδου μέγιστο 2 A
• Ενσωματωμένος μικροελεγκτής για μέτρηση θερμοκρασίας και ομαλή εκκίνηση
• Σύστημα θερμικής προστασίας: 45 °C 1
• Μαλακή εκκίνηση για προστασία διόδων
• Προστασία από ηλεκτροστατική εκφόρτιση (ESD)
• Προστασία από αντίστροφη τάση
• Προστασία υπερέντασης
• Συμπαγές μέγεθος και απόδοση 90%
• Λειτουργία CW και λειτουργία ελέγχου εισόδου
• PWM/TTL και αναλογικές είσοδοι
• Εύρος ζώνης διαμόρφωσης 0-30 kHz

1. Σύστημα θερμικής προστασίας που διακόπτει το λέιζερ όταν η θερμοκρασία περιβάλλοντος είναι υψηλότερη από 45°C.

Η Opt Lasers είναι ο κατασκευαστής των οδηγών διόδων λέιζερ. Λόγω της εμπειρίας μας στην κατασκευή επί σειρά ετών, δημιουργήσαμε έναν οδηγό πολύ υψηλής απόδοσης με χαμηλή κατανάλωση ισχύος και χαμηλή παραγωγή θερμότητας. Επιπλέον, είναι ο ταχύτερος αποκλειστικός οδηγός κεφαλής λέιζερ που διατίθεται στην αγορά και δέχεται σήματα έως και 30 kHz. Η χρήση λέιζερ 6 W με υψηλή ταχύτητα δεν αποτελεί πλέον πρόβλημα κατά τη χάραξη μικρών λεπτομερειών ή την πραγματοποίηση στροφών μικρής ακτίνας, επειδή ο ελεγκτής λέιζερ είναι σε θέση να διαβάσει όλα τα απαιτούμενα σήματα.

Οι ελεγκτές CNC είναι σε θέση να στέλνουν σήματα διαμόρφωσης με μεγάλη ταχύτητα, οπότε τα 50 kHz δεν αποτελούν πρόβλημα γι' αυτούς. Αυτός είναι ο λόγος για τον οποίο ένας οδηγός υψηλής ταχύτητας είναι απαραίτητος σε μια τέτοια συσκευή. Ο οδηγός είναι σε θέση να διαβάζει 30 000 εντολές κάθε δευτερόλεπτο, γεγονός που δημιουργεί μεγάλη ακρίβεια και ανάλυση όσον αφορά τον έλεγχο της ισχύος. Επίσης, το μέγιστο ρεύμα του οδηγού είναι 6 A, οπότε η χρήση του με τιμή 3 - 4 A εξασφαλίζει αντιστάθμιση και μεγάλη διάρκεια ζωής ενός οδηγού.

Προστασίες

Η κεφαλή λέιζερ PLH3D-6W-LC ενσωματώνει ένα σύστημα θερμικής προστασίας που προστατεύει τη δίοδο λέιζερ από την υπερθέρμανση για να διατηρήσει τη διάρκεια ζωής της. Η μονάδα είναι σχεδιασμένη να απενεργοποιείται αυτόματα όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 45°C και η κεφαλή λέιζερ λειτουργεί σε λειτουργία CW. Η αναλογική είσοδος προστατεύεται από μια δίοδο Zener 5 V σε περίπτωση που εμφανιστεί τάση υψηλότερη των 5 V. Παρ' όλα αυτά, αυτή η είσοδος δεν πρέπει να χρησιμοποιείται με υψηλότερες τάσεις λόγω κινδύνου βλάβης. Η δίοδος λέιζερ προστατεύεται μέσω μιας διόδου Schottky, η οποία την προστατεύει από ανάστροφη τάση και ESD. Επιπλέον, ο ενσωματωμένος οδηγός είναι πλήρως καλυμμένος για την προστασία του από μεταλλικά θραύσματα σε περιβάλλον μηχανής CNC.

Περισσότερες πληροφορίες για την κεφαλή λέιζερ PLH3D-6W-LC

Εστίαση

Η απόσταση εστίασης μπορεί να ρυθμιστεί ή να αλλάξει γρήγορα μέσω του παρεχόμενου ρυθμιστή φακού (χωρίς πρόσθετα εργαλεία). Ο οδηγός της μονάδας είναι ενσωματωμένος απευθείας στην κεφαλή λέιζερ. Αυτό αυξάνει σημαντικά τη μέγιστη συχνότητα διαμόρφωσης και επιτρέπει τη χρήση μακρύτερων καλωδίων.

Εκτός από την τυπική λειτουργικότητα, το μικρό σημείο δέσμης επιτρέπει τη δυνατότητα χρήσης αυτού του προϊόντος για την ταχεία κατασκευή πρωτοτύπων PCB. Αυτό γίνεται με τον φωτισμό του στρώματος χαλκού των πλακών μετά την εφαρμογή μιας φωτοευαίσθητης πάστας.

Εξάρτημα για το Smoke (βλ. αξεσουάρ)

Η κεφαλή λέιζερ 6 W επιτρέπει τη χάραξη ή την κοπή υλικών όπως ξύλο, ανοξείδωτο ατσάλι, χαρτί, δέρμα, χαρτόνι και πολλά άλλα. Για υλικά που παράγουν καπνό κατά τη χάραξη ή την κοπή, προσφέρουμε ένα προαιρετικό ακροφύσιο που μπορεί να προσαρτηθεί στο μπροστινό μέρος της μονάδας μέσω μαγνητών που είναι ενσωματωμένοι στην κεφαλή λέιζερ (βλ. αξεσουάρ).

Προσαρμογή

Για μαζικές παραγγελίες, η σειρά PLH3D μπορεί να προσαρμοστεί στις ανάγκες όλων των πελατών. Μπορούμε να προσθέσουμε τα λογότυπα των πελατών και όλα τα πιθανά πρόσθετα χαρακτηριστικά. Προσαρμογή προσφέρεται για έναν εκτυπωτή 3D και για κατασκευαστές και διανομείς CNC.

Συμβατότητα

Η σειρά PLH3D λειτουργεί με πολλά μηχανήματα CNC και τρισδιάστατης εκτύπωσης, συμπεριλαμβανομένων των μοντέλων:

• Azteeg X3
• CNC Shark
• GeckoDrive 540
• Lulzbot
• MakerBot Replicator1 και κλώνοι
• MakerBot Thing-O-Matic
• MakerGear M2
• MakiBOX
• MYDIYCNC
• Openbuilds - C Beam/OX
• Αναβάθμιση PrintRBot
• Replicator 2 και 2X
• RepRap - Πλακέτα Melzi
• RepRap - RAMPS1.4
• RepRap - RUMBA
• Rigidbot
• Shapeoko 2
• Shapeoko 3
• Solidoodle
• Stepcraft
• Ultimaker 1 & 2
• Velleman K8200
• X Controller
• Αναβάθμιση X-Carve
• Εργαλειοθήκη Zen

Σημειώστε ότι αυτός ο κατάλογος ενημερώνεται συνεχώς. Παρακαλούμε επικοινωνήστε μαζί μας εάν έχετε οποιεσδήποτε ερωτήσεις ή σχόλια σχετικά με τη συμβατότητα.

Προσοχή!

• Να θυμάστε ότι δεν πρόκειται για παιχνίδι.
• Η ακτινοβολία λέιζερ είναι επικίνδυνη ακόμη και όταν σκεδάζεται ή αντανακλάται από οποιαδήποτε επιφάνεια.
• Χρησιμοποιείτε πάντα το κατάλληλο φίλτρο προστασίας λέιζερ στη μηχανή CNC που είναι αφιερωμένη στα 430 - 480 nm, προκειμένου να αποφύγετε την ανακλώμενη ακτινοβολία.
• Ποτέ μην στρέφετε την κεφαλή του λέιζερ σε ανθρώπους ή ζώα.
• Μην αγγίζετε την ακτίνα λέιζερ, μπορεί να προκαλέσει εγκαύματα ή άλλους τραυματισμούς.
• Μην κοιτάτε την ακτίνα ή το σημείο της ακτίνας κατά την κοπή του υλικού.
• Ακτινοβολία λέιζερ - Αποφύγετε την έκθεση των ματιών ή του δέρματος σε άμεση ή διάχυτη ακτινοβολία.
• Προϊόν λέιζερ κατηγορίας 4.
