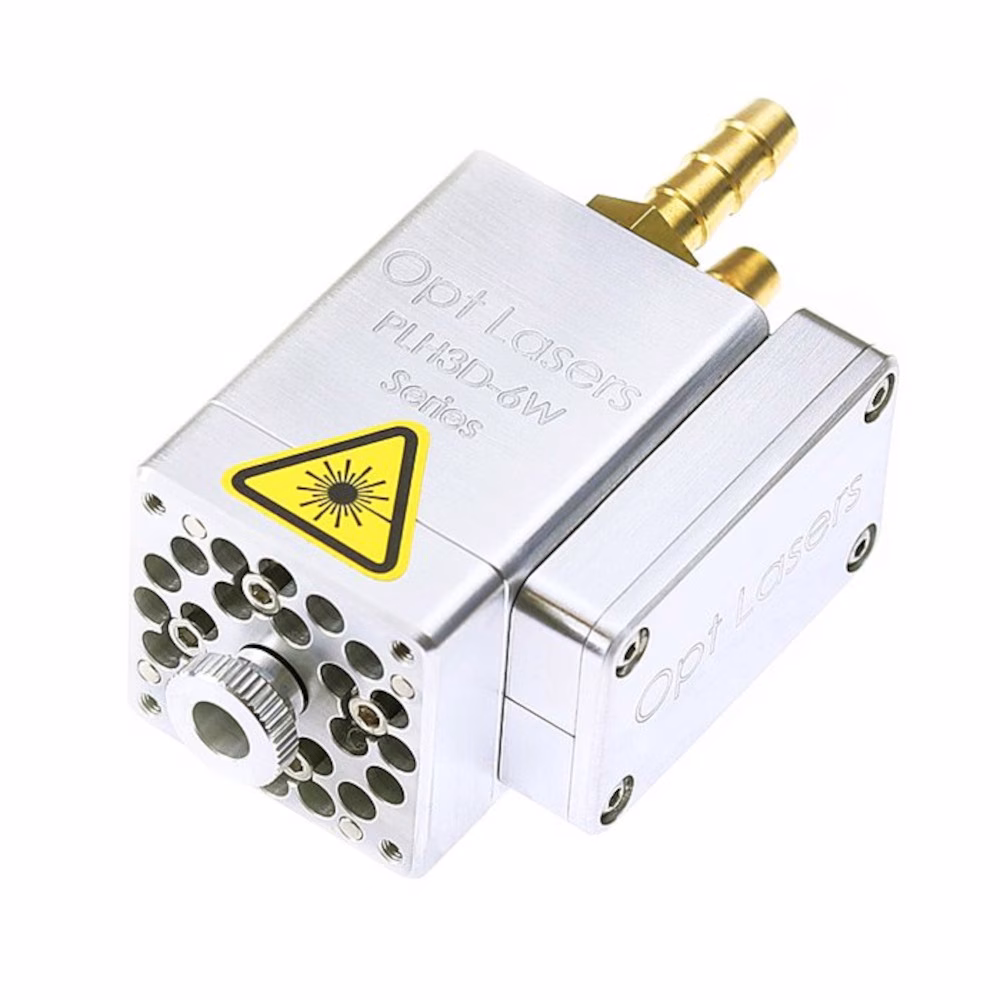

PLH3D-6W-LC graveerlaserkop

Belangrijkste voordelen van de PLH3D-6W-LC graveerlaserkop

1. Klein stroomverbruik.
2. Stille werking in vergelijking met koeling met een ventilator.
3. Bevat geen poeders of lichte materialen.
4. Verhoogde levensduur van de laserdiode.
5. Hogere efficiëntie van de laserdiode door lagere werktemperatuur.
6. Oefent geen druk uit op het gegraveerde materiaal (d.w.z. beweegt geen textielmateriaal tijdens het snijden).
7. Het te snijden materiaal wordt niet geëlektrificeerd.
8. Vereist geen ingewikkelde koelsystemen, een CPU vloeistofkoeler is voldoende voor de koeling.

Kenmerken en voordelen van de PLH3D-6W-LC graveerlaserkop

Snijden en graveren - Met de blauwe laserkop PLH3D-6W-LC kun je op verschillende materialen snijden en graveren, zoals hout, karton, rubber, papier, textiel, leer, kunststof, balsa, multiplex en vele andere materialen. Ook kun je markeringen aanbrengen op roestvrij staal, titanium en staalsoorten met een lage warmtegeleiding. Raadpleeg de sectie Handleidingen en artikelen voor meer informatie.

In de fabriek ingestelde lens - de graveerlaserkop wordt geleverd met de High-Resolution Triplet lens geïnstalleerd en ingesteld op een brandpuntsafstand van 60,0 mm (gemeten vanaf het voorvlak van de laserkop tot het graveervlak). Deze brandpuntafstand heeft een goed geoptimaliseerde brandpuntafmeting die geschikt is voor veel snij- en graveertoepassingen. Dit is de best geoptimaliseerde focusafstand om mee te beginnen!

Symmetrische Straaloffset - Bij sommige toepassingen, zoals lasergraveren van hout, is het aan te raden om de laser een klein beetje te defocussen om een symmetrische straal te verkrijgen. Dit kan worden gedaan door de laser in de voortplantingsrichting van de straal naar voren of naar achteren te verplaatsen met de hoeveelheid die in de onderstaande tabel wordt weergegeven. Hierdoor kan de laser graveren met dezelfde lijndikte in zowel de X- als Y-richting. Voor bepaalde toepassingen, zoals het graveren van metalen en snijden, is het maximaliseren van de vermogensdichtheid echter wenselijker dan het hebben van een symmetrische straal. In deze gevallen is defocus niet altijd nodig of aanbevolen voor de beste prestaties.

Aanbevolen defocus voor specifieke graveertoepassingen:

LaserkopModel Symmetrische bundel offset waarde

PLH3D-6W-LC ±4,4 mm (±0,173")
PLH3D-6W-XF ±4,4 mm (±0,173")
PLH3D-6W-Hobby ±4,4 mm (±0,173")
PLH3D-6W-μSpot ±1,8 mm (±0,070")

Bijvoorbeeld: De PLH3D-6W-LC graveerlaser heeft een in de fabriek vooringestelde focus op 60,0 mm vanaf de voorkant van de laserkop. Door de laser in te stellen op 64,4 mm of 55,6 mm (+/- 4,4 mm van de focus) kan de laserkop graveren met dezelfde lijndikte in beide richtingen.

Veelzijdigheid ingangssignalen - de ingebouwde driver accepteert verschillende signalen 0 - 5 V analoog signaal en 0 - 5 V, 0 - 10 V of 0 - 24 V voor PWM/TTL signaal.

De ingebouwde driver in de laserkop - Opt Lasers is het eerste bedrijf dat de laserdiodedriver rechtstreeks in de laserkop heeft geïntegreerd. Een korte verbinding tussen de laserdiode en een driver zorgt voor een betere bescherming van de diode, maakt hoogfrequente stroommodulatie mogelijk en elimineert inductie-effecten tijdens het inschakelen.

Accepteert een breed scala aan voedingen - 12 - 24 V, de geïntegreerde zeer efficiënte DC-DC converter past de ingangsspanning aan aan de juiste spanning voor de diode. Dit vermindert de warmteontwikkeling en zorgt voor overspanningsbeveiliging.

Twee typen lenzen meegeleverd - De Triplet lens met hoge resolutie en lensregelaar heeft een relatief lange effectieve brandpuntsafstand (EFL) van 8 mm, waardoor het laserlicht kan worden scherpgesteld op een klein punt. Alle 6 lensoppervlakken zijn voorzien van een antireflectiecoating (AR) gecentreerd op 450 nm. Deze lens heeft meestal de voorkeur voor het graveren van een dunnere lijn, het snijden van dikker materiaal vanwege de verminderde convergentie en divergentie, of wanneer een grote afstand tussen de laserkop en het vlak van het te graveren object nodig is.

High-Efficiency Mounted Aspheric Lens is ontworpen om zoveel mogelijk vermogen uit de laserdiode te halen. De korte effectieve brandpuntsafstand (EFL) van 4 mm maakt verschillende werkafstanden mogelijk, maar maakt de focusspot bijna twee keer zo groot in vergelijking met de Triplet Lens. Deze lens moet worden gebruikt voor het graveren van dikkere lijnen op hout of kunststof. Dit type lens wordt gebruikt zonder de lensversteller omdat deze dichter bij de laserdiode moet worden gemonteerd.

Compatibel met accessoires voor gebruiksgemak - gebruiksgemak en veiligheid zijn erg belangrijk voor ons. Veel accessoires die we produceren zijn van hoge kwaliteit, gemaakt op CNC machineonderdelen die het werk gemakkelijk en veilig maken. Bekijk de accessoires die we hebben gemaakt voor de PLH3D-serie.

OEM maatwerk is beschikbaar voor fabrikanten van 3D printers en CNC machines.

Besturingsingangen en elektrische aansluiting

De PLH3D-6W-LC blauwe laserkop heeft twee aparte ingangen.

Modulatie-ingang #1 accepteert 0 - 5 V of 0-10 V (met extra weerstand van 4,2 k ohm in serie) voor analoge vermogensmodulatie.

Modulatie-ingang #2 accepteert 0 - 5 V, 0 - 10 V of 0 - 24 V voor TTL/PWM en schakelt de laser in als de spanning hoger is dan 2,5 V.

Belangrijk: Sluit modulatie-ingang 1 en modulatie-ingang 2 niet tegelijkertijd aan. Anders kan de laserkop defect raken.

10 V analoge signaalingang aansluiting (X-Carve, CS-Lab en andere machines)

Om een 0-10 V analoog signaal aan te sluiten op modulatie-ingang #1 moet een weerstand van 4,2 k ohm in serie worden toegevoegd:

Belangrijk: De PLH3D-6W-LC graveerlaserkop moet worden gevoed door een hoogwaardige voeding zonder dat er iets anders is aangesloten. Let op: het wordt afgeraden om de laserkop aan te sluiten op dezelfde voeding als een stappenmotor of andere apparatuur met hoge impedantie. Dit kan schade aan de laserdiode veroorzaken.

Parameters laserdriver

Laserdiodedriver met hoog vermogen en hoge frequentiestroom

• Maximale uitgangsstroomcapaciteit: 5 A
• Typische uitgangsstroom: 3-3,5 A
• Ingangsspanning 12-24 V
• Ingangsstroom max 2 A
• Geïntegreerde microcontroller voor temp. meting en soft start
• Thermisch beveiligingssysteem: 45 °C 1
• Softstart voor diodebescherming
• Bescherming tegen elektrostatische ontlading (ESD)
• Bescherming tegen omgekeerde spanning
• Overstroombeveiliging
• Compact formaat en 90% rendement
• CW-modus en ingangsbesturingsmodus
• PWM/TTL en analoge ingangen
• Modulatiebandbreedte 0-30 kHz

1. Thermisch beveiligingssysteem dat de laser uitschakelt wanneer de omgevingstemperatuur hoger is dan 45°C.

Opt Lasers is de fabrikant van laserdiode drivers. Dankzij onze jarenlange ervaring hebben we een zeer efficiënte driver gemaakt met een laag stroomverbruik en een lage warmteproductie. Bovendien is het de snelste speciale laserkopdriver op de markt die signalen tot 30 kHz accepteert. Het gebruik van 6 W laser met hoge snelheid is niet langer een probleem bij het graveren van kleine details of het maken van bochten met kleine radius omdat de laserbesturing alle benodigde signalen kan lezen.

CNC-besturingen kunnen modulatiesignalen met hoge snelheid verzenden, dus 50 kHz is voor hen geen probleem. Daarom is een snelle driver een must in zo'n apparaat. De driver kan 30.000 instructies per seconde lezen, wat zorgt voor een grote precisie en resolutie in termen van vermogensregeling. De maximale driverstroom is 6 A, dus een waarde van 3 - 4 A zorgt voor offset en een lange levensduur van de driver.

Beveiligingen

De PLH3D-6W-LC laserkop heeft een thermisch beveiligingssysteem dat de laserdiode beschermt tegen oververhitting om de levensduur te behouden. Het apparaat is ontworpen om automatisch uit te schakelen als de omgevingstemperatuur hoger is dan 45°C en de laserkop in CW-modus werkt. De analoge ingang wordt beschermd door een 5 V Zener-diode voor het geval er een spanning van meer dan 5 V optreedt. Ondanks alles mag deze ingang niet worden gebruikt met hogere spanningen vanwege het risico op schade. De laserdiode wordt beschermd door een Schottky diode, die hem beschermt tegen sperspanning en ESD. Bovendien is de geïntegreerde driver volledig afgedekt om hem te beschermen tegen metalen spaanders in een CNC-machineomgeving.

Meer informatie over de PLH3D-6W-LC laserkop

Focus

De focusafstand kan snel worden ingesteld of gewijzigd via de meegeleverde lensafsteller (geen extra gereedschap). De driver van het apparaat is direct op de laserkop geïntegreerd. Hierdoor wordt de maximale modulatiefrequentie aanzienlijk verhoogd en kunnen langere kabels worden gebruikt.

Naast de standaard functionaliteit biedt de kleine bundel de mogelijkheid om dit product te gebruiken voor rapid PCB prototyping. Dit wordt gedaan door de koperlaag van platen te belichten nadat een fotogevoelige pasta is aangebracht.

Accessoire voor Smoke (zie accessoires)

Met onze 6 W laserkop kunnen materialen zoals hout, roestvrij staal, papier, leer, karton en vele andere gegraveerd of gesneden worden. Voor materialen die rook produceren tijdens het graveren of snijden, bieden we een optionele spuitmond die aan de voorkant van het apparaat kan worden bevestigd via magneten die in de laserkop zijn ingebouwd (zie accessoires).

Aanpassing

Voor bulkbestellingen kan de PLH3D serie worden aangepast aan de wensen van de klant. We kunnen logo's van klanten en alle mogelijke extra functies toevoegen. Maatwerk wordt aangeboden voor een 3D printer en CNC fabrikanten en distributeurs.

Compatibiliteit

Onze PLH3D serie werkt met veel CNC- en 3D-printmachines, inclusief de modellen:

• Azteeg X3
• CNC Haai
• GeckoDrive 540
• Lulzbot
• MakerBot Replicator1 en klonen
• MakerBot Ding-O-Matic
• MakerGear M2
• MakiBOX
• MYDIYCNC
• Openbouwers - C Beam/OX
• PrintRBot upgrade
• Replicator 2 en 2X
• RepRap - Melzi bord
• RepRap - RAMPS1.4
• RepRap - RUMBA
• Rigidbot
• Shapeoko 2
• Shapeoko 3
• Solidoodle
• Stepcraft
• Ultimaker 1 & 2
• Velleman K8200
• X Besturing
• X-Carve upgrade
• Zen Gereedschapmakerij

Deze lijst wordt voortdurend bijgewerkt. Neem contact met ons op als je vragen of feedback hebt over compatibiliteit.

Let op:

• Onthoud dat het geen speelgoed is.
• Laserstraling is gevaarlijk, zelfs als deze wordt verstrooid of gereflecteerd vanaf een willekeurig oppervlak.
• Gebruik altijd een goed beschermd laserfilter op je CNC machine die gericht is op 430 - 480 nm om gereflecteerde straling te voorkomen.
• Richt de laserkop nooit op mensen of dieren.
• Raak de straal niet aan, dit kan brandwonden of andere verwondingen veroorzaken.
• Kijk niet naar de straal of de straalvlek terwijl het materiaal wordt gesneden.
• Laserstraling - Vermijd blootstelling van ogen of huid aan directe of verstrooide straling.
• Klasse 4 laserproduct.
