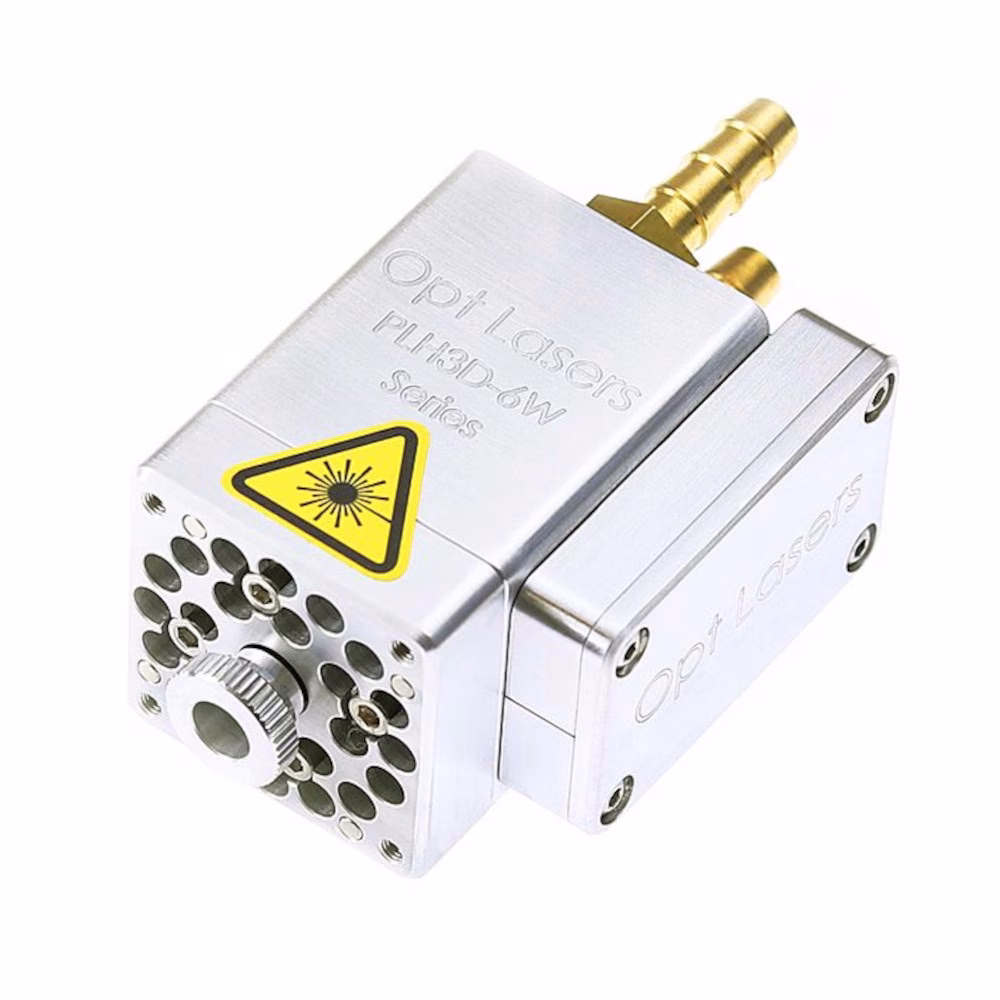

PLH3D-6W-LC Лазерна глава за гравиране

Основни предимства на гравиращата лазерна глава PLH3D-6W-LC

1. Малка консумация на енергия.
2. Тиха работа в сравнение с охлаждането с вентилатор.
3. Не съдържа прахове или леки материали.
4. Увеличен живот на лазерния диод.
5. По-висока ефективност на лазерния диод поради по-ниската работна температура.
6. Не упражнява натиск върху гравирания материал (т.е. не движи текстилния материал, докато го реже).
7. Не наелектризира материала, който се реже.
8. Не изисква сложни системи за охлаждане, за охлаждането е достатъчен течен охладител на процесора.

Характеристики и предимства на лазерната глава за гравиране PLH3D-6W-LC

Рязане и гравиране - синята лазерна глава PLH3D-6W-LC позволява рязане и гравиране върху различни материали, като дърво, картон, гума, хартия, текстил, кожа, пластмаса, балса, шперплат и много други, както и маркиране върху неръждаема стомана, титан и тип стомана с ниска топлопроводимост. За повече информация вижте раздел Ръководства и статии.

Фабрично настроена леща - гравиращата лазерна глава се доставя с инсталирана тройна леща с висока разделителна способност и настроена да фокусира на 60,0 мм (измерено от предната повърхност на лазерната глава до равнината на гравиране). Това фокусно разстояние има добре оптимизиран размер на фокусното петно, който е подходящ за много приложения за рязане и гравиране. Това е най-добре оптимизираното фокусно разстояние, с което трябва да се започне!

Симетрично отместване на лъча - При някои приложения, като например лазерно гравиране на дърво, се препоръчва лазерът да се дефокусира с малко количество, за да се постигне симетричен лъч. Това може да се направи чрез преместване на лазера напред или назад в посоката на разпространение на лъча със стойността, показана в таблицата по-долу. Това ще позволи на лазера да гравира с еднаква дебелина на линията както в посока X, така и в посока Y. За някои приложения обаче, като например гравиране на метали и рязане, максималното увеличаване на плътността на мощността е по-желателно, отколкото наличието на симетричен лъч. В тези случаи дефокусирането не винаги е необходимо или препоръчително за постигане на най-добра производителност.

Препоръчителен дефокус за специфични приложения за гравиране:

Модел на лазерната главаСтойност на отклонението на симетричния лъч

PLH3D-6W-LC ±4,4 mm (±0,173")
PLH3D-6W-XF ±4,4 mm (±0,173")
PLH3D-6W-Hobby ±4,4 mm (±0,173")
PLH3D-6W-μSpot ±1,8 mm (±0,070")

Например, гравиращият лазер PLH3D-6W-LC има фабрично зададен фокус на 60,0 mm от предната част на лазерната глава. Настройката на лазера на 64,4 mm или 55,6 mm (+/- 4,4 mm от фокуса) ще позволи на лазерната глава да гравира с еднаква дебелина на линията в двете посоки

Универсалност на входните сигнали - вграденият драйвер позволява приемането на различни сигнали 0 - 5 V аналогов сигнал и 0 - 5 V, 0 - 10 V или 0 - 24 V за PWM/TTL сигнал.

Вграден драйвер в лазерната глава - Opt Lasers е първата компания, която интегрира драйвера на лазерния диод директно в лазерната глава. Късата връзка между лазерния диод и драйвера осигурява по-добра защита на диода, възможност за високочестотна модулация на тока, както и елиминира индуктивните ефекти при включване.

Приема широк диапазон от захранващи устройства - 12 - 24 V, като вграденият високоефективен DC-DC преобразувател регулира входното напрежение до подходящо напрежение за съответствие на диода. По този начин се намалява количеството генерирана топлина и се осигурява защита от свръхнапрежение.

Включени са два вида лещи - Тройната леща с висока разделителна способност с регулатор на лещите има сравнително голямо ефективно фокусно разстояние (EFL) от 8 mm, което ѝ позволява да фокусира лазерната светлина в малка точка. Всичките 6 повърхности на лещите са покрити с антирефлексно (AR) покритие с център 450 nm. Обикновено се предпочита за гравиране на по-тънка линия, рязане на по-дебел материал поради намалената конвергенция и дивергенция или когато е необходимо голямо разстояние между лазерната глава и равнината на гравирания обект.

Високоефективната монтирана асферична леща е проектирана така, че да получава възможно най-голяма мощност от лазерния диод. Късото му ефективно фокусно разстояние (EFL) от 4 mm прави възможни различни работни разстояния, но прави фокусното петно почти два пъти по-голямо в сравнение с триплетната леща. Тази леща трябва да се използва за гравиране на по-дебели линии върху дърво или пластмаса. Този тип лещи се използват без регулатор на лещите, тъй като те трябва да се монтират по-близо до лазерния диод.

Съвместим с аксесоари за по-лесна употреба - лекотата на работа, както и безопасността са много важни за нас. Много от аксесоарите, които произвеждаме, са висококачествени, изработени на машинни части с ЦПУ, които правят работата лесна и безопасна. Моля, разгледайте аксесоарите, които сме подготвили за серията PLH3D.

Предлагаме OEM персонализация за производители на 3D принтери и машини с ЦПУ.

Входове за управление и електрическо свързване

Синята лазерна глава PLH3D-6W-LC има две отделни устройства за управление.

Модулационен вход № 1 приема 0 - 5 V или 0 - 10 V (с допълнителен резистор 4,2 k ohm последователно) за аналогова модулация на мощността

Модулационен вход № 2 приема 0 - 5 V, 0 - 10 V или 0 - 24 V за TTL/PWM и включва лазера, когато напрежението надвиши 2,5 V.

Важно: Не свързвайте едновременно вход за модулация 1 и вход за модулация 2. Това може да доведе до неправилно функциониране на лазерната глава.

Свързване на входа за аналогов сигнал 10 V (X-Carve, CS-Lab и други машини)

За да се свърже аналогов сигнал 0-10 V към Модулационен вход № 1, е необходимо да се добави последователно резистор 4,2 k ohm:

Важно: Гравиращата лазерна глава PLH3D-6W-LC трябва да се захранва от висококачествено захранващо устройство, без да се свързва нищо друго. Моля, обърнете внимание: не се препоръчва свързването на лазерната глава към същото захранващо устройство като стъпков двигател или друго оборудване с висок импеданс. Това може да доведе до повреда на лазерния диод.

Параметри на лазерния драйвер

Драйвер за лазерен диод с висока мощност и висока честота на тока

• Максимален капацитет на изходния ток: 5 A
• Типичен изходен ток: 3-3,5 A
• Входно напрежение 12-24 V
• Максимален входен ток 2 A
• Вграден микроконтролер за измерване на температурата и плавен старт
• Система за термична защита: 45 °C 1
• Плавен старт за диодна защита
• Защита от електростатичен разряд (ESD)
• Защита от обратно напрежение
• Защита от претоварване по ток
• Компактен размер и 90% ефективност
• Режим CW и режим на входно управление
• PWM/TTL и аналогови входове
• Широчина на честотната лента за модулация 0-30 kHz

1. Система за термична защита, която прекъсва лазера, когато температурата на околната среда е по-висока от 45°C.

Opt Lasers е производител на драйвери за лазерни диоди. Благодарение на нашия опит в изграждането в продължение на няколко години създадохме много високоефективен драйвер с ниска консумация на енергия и ниско производство на топлина. Освен това това е най-бързият специализиран драйвер за лазерни глави, наличен на пазара, приемащ сигнали до 30 kHz. Използването на 6 W лазер с висока скорост вече не е проблем при гравиране на малки детайли или извършване на завои с малък радиус, защото лазерният контролер е в състояние да разчете всички необходими сигнали.

Контролерите с ЦПУ са в състояние да изпращат модулиращи сигнали с голяма скорост, така че 50 kHz не е проблем за тях. Ето защо високоскоростният драйвер е задължителен в такова устройство. Драйверът е в състояние да прочете 30 000 инструкции всяка секунда, което създава голяма прецизност и разделителна способност по отношение на управлението на мощността. Освен това максималният ток на драйвера е 6 А, така че използването му със стойност 3 - 4 А гарантира компенсиране и дълъг живот на драйвера.

Защити

В лазерната глава PLH3D-6W-LC е вградена система за термична защита, която предпазва лазерния диод от прегряване, за да се запази животът му. Устройството е проектирано така, че да се изключва автоматично, когато температурата на околната среда надвиши 45 °C и лазерната глава работи в режим CW. Аналоговият вход е защитен от 5 V диод на Ценер, в случай че се появи напрежение, по-високо от 5 V. Въпреки всичко този вход не трябва да се използва при по-високи напрежения поради риск от повреда. Лазерният диод е защитен чрез диод на Шотки, който го предпазва от обратно напрежение и ESD. Освен това вграденият драйвер е напълно покрит, за да се предпази от метални стружки в среда на машини с ЦПУ.

Повече информация за лазерната глава PLH3D-6W-LC

Фокус

Разстоянието на фокусиране може бързо да се настройва или променя чрез включения в комплекта регулатор на обектива (без допълнителни инструменти). Драйверът на устройството е интегриран директно върху лазерната глава. Това значително увеличава максималната честота на модулация и позволява използването на по-дълги кабели.

Освен стандартната функционалност, малкото лъчево петно позволява този продукт да се използва за бързо прототипиране на печатни платки. Това става чрез осветяване на медния слой на пластините след нанасяне на светлочувствителна паста.

Аксесоар за дим (вж. аксесоари)

Нашата 6 W лазерна глава позволява гравиране или рязане на материали като дърво, неръждаема стомана, хартия, кожа, картон и много други. За материали, които генерират дим при гравиране или рязане, предлагаме допълнителна дюза, която може да се прикрепи към предната част на устройството чрез магнити, вградени в лазерната глава (вж. аксесоари).

Персонализиране

При поръчки в големи количества серията PLH3D може да бъде персонализирана за всички нужди на клиентите. Можем да добавим логата на клиентите и всички възможни допълнителни функции. Персонализацията се предлага за производители и дистрибутори на 3D принтери и CNC.

Съвместимост

Нашата серия PLH3D работи с много машини с ЦПУ и машини за 3D печат, включително с моделите:

• Azteeg X3
• CNC Shark
• GeckoDrive 540
• Lulzbot
• MakerBot Replicator1 и клонинги
• MakerBot Thing-O-Matic
• MakerGear M2
• MakiBOX
• MYDIYCNC
• Openbuilds - C Beam/OX
• Надграждане на PrintRBot
• Replicator 2 и 2X
• RepRap - платка Melzi
• RepRap - RAMPS1.4
• RepRap - RUMBA
• Rigidbot
• Shapeoko 2
• Shapeoko 3
• Solidoodle
• Stepcraft
• Ultimaker 1 и 2
• Velleman K8200
• X Controller
• Надграждане на X-Carve
• Zen Toolworks

Имайте предвид, че този списък се актуализира непрекъснато. Моля, свържете се с нас, ако имате някакви въпроси или обратна връзка относно съвместимостта.

Внимание:

• Не забравяйте, че това не е играчка.
• Лазерното лъчение е опасно, дори когато е разсеяно или отразено от каквато и да е повърхност.
• Винаги използвайте подходящ защитен лазерен филтър на вашата CNC машина, предназначена за 430 - 480 nm, за да избегнете отразеното лъчение.
• Никога не насочвайте лазерната глава към хора или животни.
• Не докосвайте лъча, той може да причини изгаряния или други наранявания.
• Не гледайте лъча или петното на лъча, докато материалът се реже.
• Лазерно лъчение - Избягвайте излагането на очите или кожата на пряко или разсеяно лъчение.
• Лазерен продукт от клас 4.
