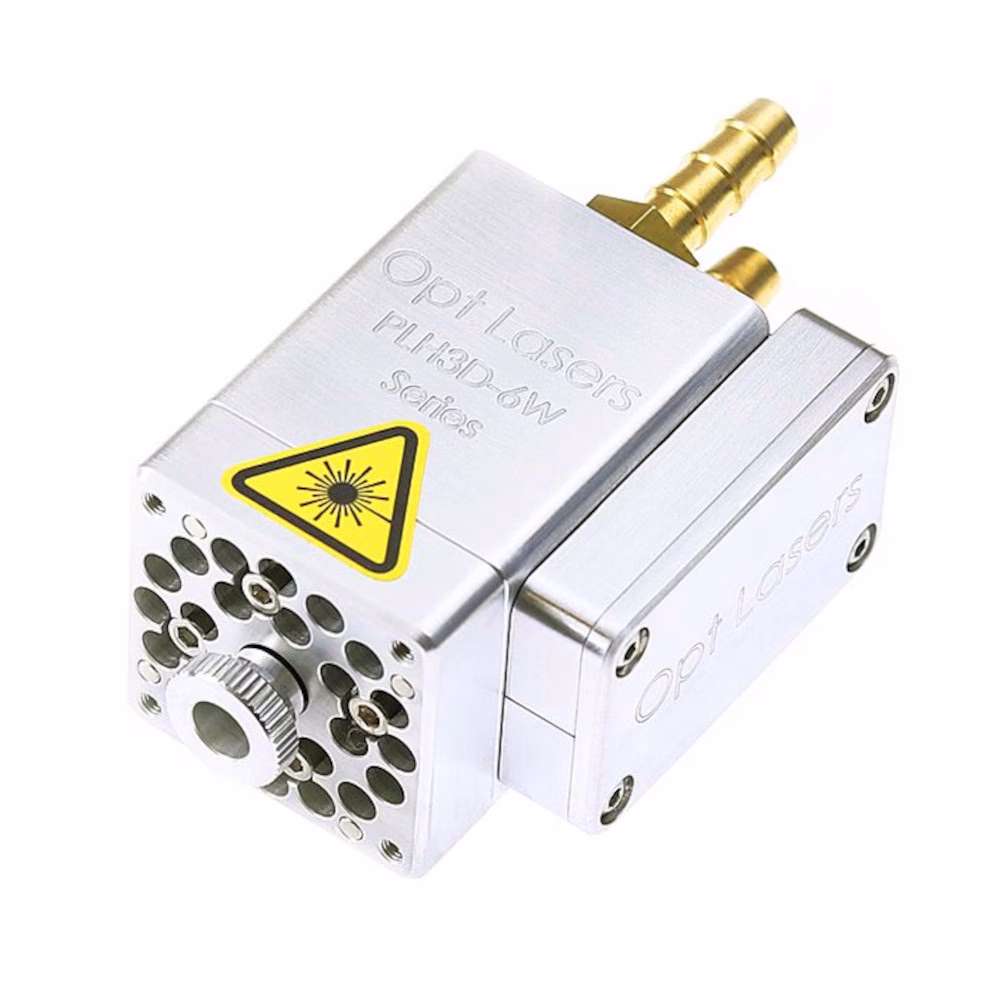

Tête laser de gravure PLH3D-6W-LC

Principaux avantages de la tête laser de gravure PLH3D-6W-LC

1. Faible consommation d'énergie.
2. Fonctionnement silencieux par rapport à un refroidissement par ventilateur.
3. Ne contient pas de poudres ou de matériaux légers.
4. Augmentation de la durée de vie de la diode laser.
5. Efficacité accrue de la diode laser grâce à une température de fonctionnement plus basse.
6. N'exerce pas de pression sur le matériau gravé (c'est-à-dire qu'il ne déplace pas le matériau textile lors de la découpe).
7. N'électrifie pas le matériau à découper.
8. Ne nécessite pas de systèmes de refroidissement compliqués, un refroidisseur de liquide de l'unité centrale est suffisant pour le refroidissement.

Caractéristiques et avantages de la tête laser de gravure PLH3D-6W-LC

Découpe et gravure - La tête laser bleue PLH3D-6W-LC permet de découper et de graver sur divers matériaux tels que le bois, le carton, le caoutchouc, le papier, les textiles, le cuir, le plastique, le balsa, le contreplaqué et bien d'autres encore, ainsi que de marquer l'acier inoxydable, le titane et les types d'acier à faible conductibilité thermique. Pour en savoir plus, consultez la section Manuels et articles.

Lentille réglée en usine - la tête laser de gravure est livrée avec la lentille triplet haute résolution installée et réglée pour une mise au point à 60,0 mm (mesurée de la surface frontale de la tête laser au plan de gravure). Cette distance focale permet d'optimiser la taille de la tache focale, qui convient à de nombreuses applications de découpe et de gravure. C'est la distance focale la mieux optimisée pour commencer !

Décalage symétrique du faisceau - Dans certaines applications, telles que la gravure laser du bois, il est recommandé de défocaliser légèrement le laser afin d'obtenir un faisceau symétrique. Pour ce faire, il suffit de déplacer le laser vers l'avant ou vers l'arrière dans la direction de propagation du faisceau, de la valeur indiquée dans le tableau ci-dessous. Cela permettra au laser de graver avec la même épaisseur de ligne dans les directions X et Y. Toutefois, pour certaines applications, telles que la gravure de métaux et la découpe, il est plus souhaitable de maximiser la densité de puissance que d'avoir un faisceau symétrique. Dans ces cas, la défocalisation n'est pas toujours nécessaire ou recommandée pour obtenir les meilleures performances.

Défocus recommandé pour des applications de gravure spécifiques :

Modèle de tête laserValeur de décalage du faisceau symétrique

PLH3D-6W-LC ±4,4 mm (±0,173")
PLH3D-6W-XF ±4,4 mm (±0,173")
PLH3D-6W-Hobby ±4.4 mm (±0.173")
PLH3D-6W-μSpot ±1,8 mm (±0,070")

Par exemple, le laser de gravure PLH3D-6W-LC a une mise au point préréglée en usine à 60,0 mm de l'avant de la tête laser. En réglant le laser sur 64,4 mm ou 55,6 mm (+/- 4,4 mm de la mise au point), la tête laser pourra graver avec la même épaisseur de ligne dans les deux directions.

Polyvalence des signaux d'entrée - le pilote intégré permet d'accepter une variété de signaux : signal analogique de 0 à 5 V et signal PWM/TTL de 0 à 5 V, 0 à 10 V ou 0 à 24 V.

Le piloteintégré dans la tête laser - Opt Lasers est la première entreprise à avoir intégré le pilote de la diode laser directement dans la tête laser. Une connexion courte entre la diode laser et le pilote assure une meilleure protection de la diode, la possibilité d'une modulation de courant à haute fréquence ainsi que l'élimination des effets d'inductance lors de l'allumage.

Accepte une large gamme d'alimentations - 12 - 24 V, le convertisseur DC-DC intégré à haut rendement ajuste la tension d'entrée à la tension de conformité de la diode. Cela réduit la quantité de chaleur générée et assure une protection contre les surtensions.

Deux types d'objectifs inclus - L'objectif triplet haute résolution avec dispositif de réglage de l'objectif a une longueur focale effective (LFE) relativement longue de 8 mm, ce qui lui permet de focaliser la lumière laser sur un petit point. Les 6 surfaces de la lentille sont recouvertes d'un revêtement antireflet (AR) centré sur 450 nm. Il est généralement préféré pour graver une ligne plus fine, couper un matériau plus épais en raison de la convergence et de la divergence réduites, ou lorsqu'une longue distance entre la tête du laser et le plan de l'objet à graver est nécessaire.

La lentille asphérique montée à haut rendement est conçue pour obtenir la plus grande puissance possible de la diode laser. Sa courte longueur focale effective (LFE) de 4 mm permet de travailler à différentes distances, mais la tache de mise au point est presque deux fois plus grande que celle de la lentille triplet. Cette lentille doit être utilisée pour graver des lignes plus épaisses sur du bois ou du plastique. Ce type d'objectif est utilisé sans le dispositif de réglage de l'objectif car il doit être monté plus près de la diode laser.

Compatible avec les accessoires pour une plus grande facilité d'utilisation - la facilité de travail ainsi que la sécurité sont très importantes pour nous. De nombreux accessoires que nous produisons sont de haute qualité, fabriqués sur des machines à commande numérique qui facilitent le travail et le rendent plus sûr. Consultez les accessoires que nous avons préparés pour la série PLH3D.

La personnalisation OEM est disponible pour les fabricants d'imprimantes 3D et de machines CNC.

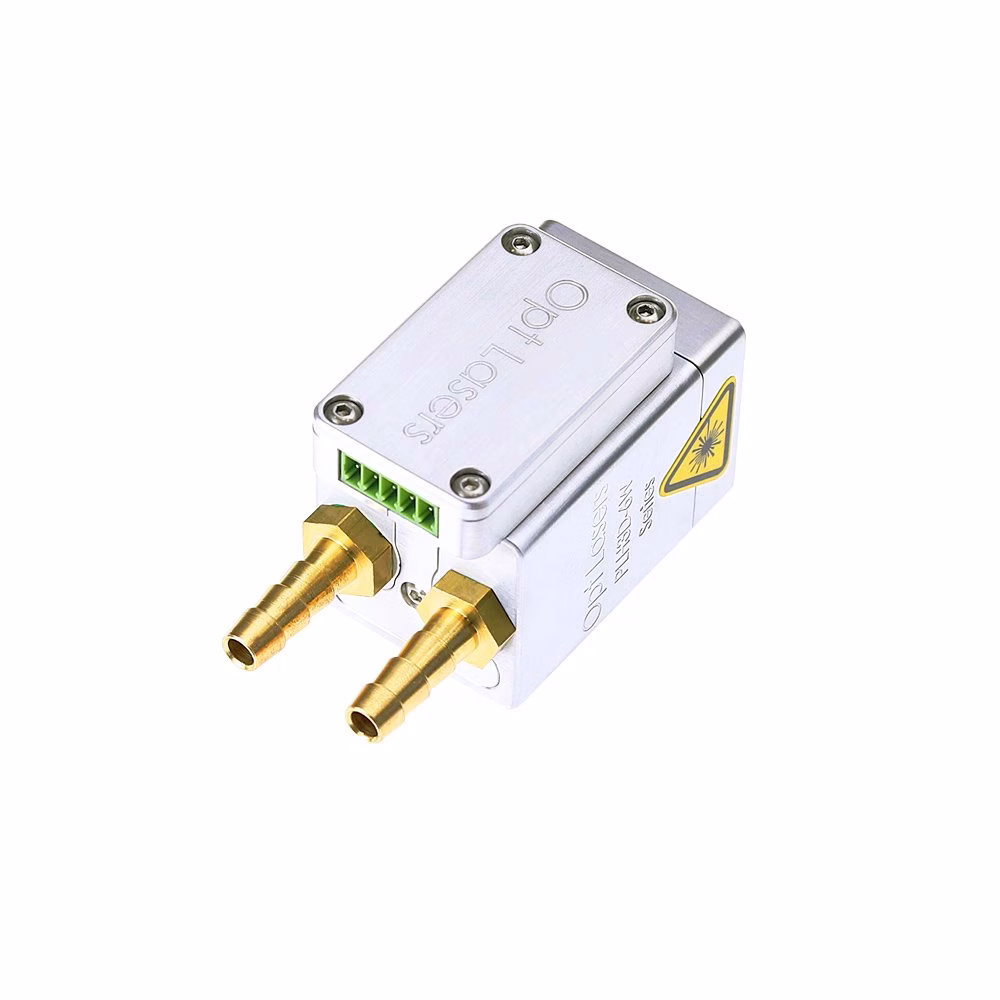

Entrées de contrôle et connexion électrique

La tête laser bleue PLH3D-6W-LC possède deux commandes distinctes.

L'entrée de modulation #1 accepte 0 - 5 V ou 0-10 V (avec une résistance supplémentaire de 4,2 k ohm en série) pour la modulation de puissance analogique.

L'entrée de modulation n° 2 accepte 0 - 5 V, 0 - 10 V ou 0 - 24 V pour TTL/PWM et allume le laser lorsque la tension dépasse 2,5 V.

Important : Ne connectez pas l'entrée de modulation 1 et l'entrée de modulation 2 en même temps. Cela pourrait entraîner un dysfonctionnement de la tête laser.

Connexion de l'entrée du signal analogique 10 V (X-Carve, CS-Lab et autres machines)

Pour connecter un signal analogique de 0 à 10 V à l'entrée de modulation n° 1, il est nécessaire d'ajouter une résistance de 4,2 k ohms en série :

Important : la tête laser de gravure PLH3D-6W-LC doit être alimentée par un bloc d'alimentation de haute qualité, sans rien d'autre. Remarque : il n'est pas recommandé de connecter la tête laser au même bloc d'alimentation qu'un moteur pas à pas ou tout autre équipement à haute impédance. Cela pourrait endommager la diode laser.

Paramètres du circuit d'attaque du laser

Pilote de diode laser à haute puissance et à haute fréquence

• Capacité maximale de courant de sortie : 5 A
• Courant de sortie typique : 3-3,5 A
• Tension d'entrée 12-24 V
• Courant d'entrée max. 2 A
• Microcontrôleur intégré pour la mesure de la température et le démarrage progressif
• Système de protection thermique : 45 °C 1
• Démarrage progressif pour la protection des diodes
• Protection contre les décharges électrostatiques (ESD)
• Protection contre les tensions inverses
• Protection contre les surintensités
• Taille compacte et rendement de 90
• Mode CW et mode de contrôle d'entrée
• Entrées PWM/TTL et analogiques
• Largeur de bande de modulation 0-30 kHz

1. Système de protection thermique qui coupe le laser lorsque la température ambiante est supérieure à 45°C.

Opt Lasers est le fabricant des pilotes de diodes laser. Grâce à l'expérience acquise au fil des ans, nous avons créé un pilote à très haut rendement avec une faible consommation d'énergie et une faible production de chaleur. En outre, il s'agit du pilote de tête laser dédié le plus rapide disponible sur le marché, acceptant des signaux jusqu'à 30 kHz. L'utilisation d'un laser de 6 W à grande vitesse n'est plus un problème lors de la gravure de petits détails ou de l'exécution de virages à faible rayon, car le contrôleur laser est capable de lire tous les signaux nécessaires.

Les contrôleurs CNC sont capables d'envoyer des signaux de modulation à grande vitesse, de sorte que 50 kHz n'est pas un problème pour eux. C'est pourquoi un pilote à grande vitesse est indispensable dans ce type d'appareil. Le pilote est capable de lire 30 000 instructions par seconde, ce qui permet d'obtenir une grande précision et une bonne résolution en termes de contrôle de la puissance. En outre, le courant maximal du circuit d'attaque est de 6 A. L'utilisation d'un circuit d'attaque de 3 à 4 A garantit un décalage et une longue durée de vie du circuit d'attaque.

Protections

La tête laser PLH3D-6W-LC intègre un système de protection thermique qui protège la diode laser de la surchauffe afin de préserver sa durée de vie. L'unité est conçue pour s'éteindre automatiquement lorsque la température ambiante dépasse 45°C et que la tête laser fonctionne en mode CW. L'entrée analogique est protégée par une diode Zener de 5 V dans le cas où une tension supérieure à 5 V apparaîtrait. Malgré tout, cette entrée ne doit pas être utilisée avec des tensions supérieures en raison d'un risque d'endommagement. La diode laser est protégée par une diode Schottky, qui la protège d'une tension inverse et des décharges électrostatiques. En outre, le pilote intégré est entièrement recouvert pour le protéger des copeaux métalliques dans un environnement de machine CNC.

Plus d'informations sur la tête laser PLH3D-6W-LC

Mise au point

La distance de mise au point peut être rapidement réglée ou modifiée à l'aide du dispositif de réglage de la lentille fourni (sans outil supplémentaire). Le pilote de l'unité est intégré directement sur la tête laser. Cela permet d'augmenter considérablement la fréquence de modulation maximale et d'utiliser des câbles plus longs.

Outre la fonctionnalité standard, la petite tache du faisceau permet d'utiliser ce produit pour le prototypage rapide de circuits imprimés. Il s'agit d'éclairer la couche de cuivre des plaques après l'application d'une pâte photosensible.

Accessoire pour Smoke (voir accessoires)

Notre tête laser de 6 W permet de graver ou de découper des matériaux tels que le bois, l'acier inoxydable, le papier, le cuir, le carton et bien d'autres. Pour les matériaux qui génèrent de la fumée lors de la gravure ou de la découpe, nous proposons en option une buse qui se fixe à l'avant de l'appareil grâce à des aimants intégrés à la tête laser (voir accessoires).

Personnalisation

Pour les commandes en gros, la série PLH3D peut être personnalisée en fonction des besoins du client. Nous pouvons ajouter les logos des clients et toutes les caractéristiques supplémentaires possibles. La personnalisation est offerte aux fabricants et distributeurs d'imprimantes 3D et de CNC.

Compatibilité

Notre série PLH3D fonctionne avec de nombreuses machines CNC et d'impression 3D, y compris les modèles :

• Azteeg X3
• CNC Shark
• GeckoDrive 540
• Lulzbot
• MakerBot Replicator1 et Clones
• MakerBot Thing-O-Matic
• MakerGear M2
• MakiBOX
• MYDIYCNC
• Openbuilds - C Beam/OX
• Mise à jour PrintRBot
• Replicator 2 et 2X
• RepRap - Melzi Board
• RepRap - RAMPS1.4
• RepRap - RUMBA
• Rigidbot
• Shapeoko 2
• Shapeoko 3
• Solidoodle
• Stepcraft
• Ultimaker 1 & 2
• Velleman K8200
• Contrôleur X
• Mise à jour X-Carve
• Zen Toolworks

Cette liste est continuellement mise à jour. Veuillez nous contacter si vous avez des questions ou des commentaires concernant la compatibilité.

Attention :

• N'oubliez pas qu'il ne s'agit pas d'un jouet.
• Le rayonnement laser est dangereux même lorsqu'il est diffusé ou réfléchi par n'importe quelle surface.
• Utilisez toujours un filtre laser de protection approprié sur votre machine CNC dédiée à 430 - 480 nm afin d'éviter les radiations réfléchies.
• Ne dirigez jamais la tête du laser vers des personnes ou des animaux.
• Ne touchez pas le faisceau, cela pourrait provoquer des brûlures ou d'autres blessures.
• Ne fixez pas le faisceau ou le point du faisceau pendant la découpe du matériau.
• Rayonnement laser - Éviter l'exposition des yeux ou de la peau au rayonnement direct ou diffusé.
• Produit laser de classe 4.
