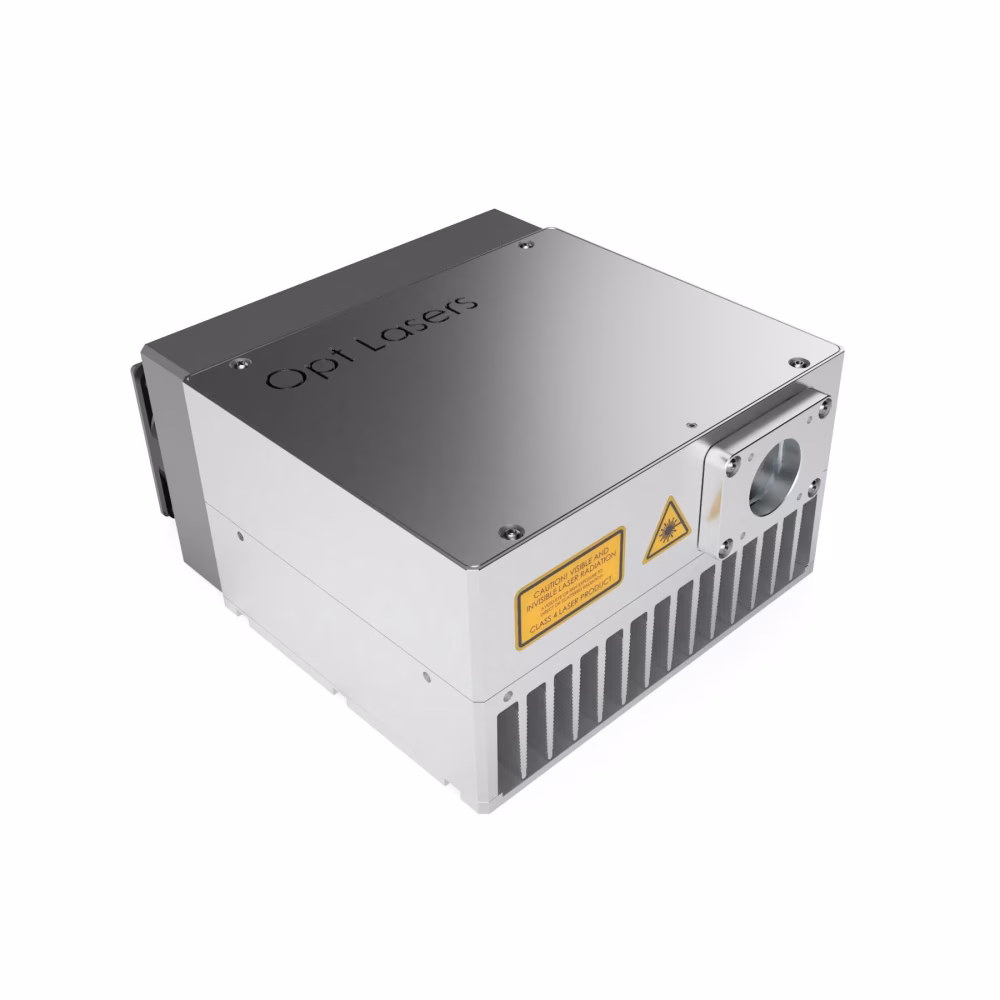

FS-30W Fuente Láser Azul de Alta Potencia
Presentamos nuestra última innovación, el Módulo Láser para Escáneres Galvánicos. Con potentes diodos láser de 450 nm, este módulo ofrece un rendimiento excepcional para una amplia variedad de aplicaciones. Su pequeño punto cuadrado garantiza una precisión milimétrica en sus tareas de escaneo láser. Diseñado con un formato compacto, este módulo ahorra espacio sin comprometer la potencia ni la calidad.
Disponible por pedido bajo solicitud
Descripción del producto
Descripción general
FS-30W Fuente Láser Azul de Alta Potencia es un nuevo diseño de cabezal multi-láser de alta potencia. Emplea tecnología de vanguardia para la compensación del astigmatismo en haces láser de semiconductores. Gracias a nuestra sofisticada solución óptica, se posibilita enfocar los haces de salida en un único punto de reducido tamaño, incluso utilizando un sistema de enfoque con una larga distancia focal. La alta capacidad de enfoque del haz de salida hace que el módulo sea especialmente adecuado para su uso con escáneres galvánicos.
Lea más sobre Sistemas de Escaneo Galvánico
Características del Producto
- Alta Potencia Óptica
- Alta Brillantez y Haz Láser Colimado
- Controlador Integrado para Diodo Láser
- Diseño Compacto
- Alta Estabilidad Térmica
- Larga Vida Útil
- Ancho de Banda de Modulación Amplio
Aplicaciones
- Etiquetado/Marcado/Corte de Materiales Orgánicos
- Marcado y Soldadura de Metales
- Soldadura de Componentes Electrónicos
- Sinterización de Polvos por Láser
- Grabado en Metales y Materiales Orgánicos
- Procesamiento de Materiales Bajo el Agua
Perfil del Punto del Haz
El punto del haz de FS-30W Fuente Láser Azul es monomodo en el eje rápido (eje horizontal) y multimodo en el eje lento (eje vertical).
Condiciones de Medición:
- Haz láser enfocado con una lente de enfoque de 170 mm;
- Perfilómetro de haz situado en el plano de cintura del haz;
- Plano de la cintura del haz definido como el plano de mayor densidad de potencia;
- Láser operando en modo cuasi-CW con frecuencia de 100 Hz y duración de pulso de 1 ms
FS-30W Fuente Láser Azul está construida con múltiples diodos láser, cada uno de los cuales emite un espectro ligeramente diferente. Como resultado, el espectro de emisión del módulo láser es relativamente amplio. Para aplicaciones que requieren un espectro más estrecho, los diodos láser pueden ser sometidos a pruebas de longitud de onda antes de la fabricación. Esta verificación meticulosa garantiza que, al combinar los diodos láser dentro del módulo, sus espectros individuales se alineen para formar un espectro uniforme.
Espectro Típico
Deriva de Potencia Típica y Tiempo de Calentamiento
Los procesos térmicos en el cabezal láser provocan una deriva térmica en la potencia luminosa del láser. Hasta que el dispositivo alcance el equilibrio térmico, la potencia del haz de salida varía ligeramente. La Fuente Láser FS-30W requiere hasta 30 minutos de funcionamiento para estabilizar el nivel de potencia luminosa emitida. La pérdida de potencia puede alcanzar un 5% durante la primera media hora de funcionamiento. Posteriormente, la potencia se estabiliza y las siguientes caídas son resultado del envejecimiento de los diodos láser.
Tiempos Típicos de Subida y Bajada
El módulo láser está integrado con un controlador que suministra la energía requerida por los láseres. El controlador puede operar en modos continuo y pulsado. En modo continuo, la potencia luminosa depende del nivel de tensión introducido en la entrada de modulación analógica. El ancho de banda de modulación de esta entrada está limitado a un rango de frecuencia de 0-500 kHz; en modo pulsado, la luz se puede modular con pulsos de tensión introducidos en la entrada de modulación digital. La duración del pulso de luz láser depende de la duración del pulso de tensión de modulación. La máxima tasa posible de repetición de pulso está determinada por los tiempos de subida y bajada de los pulsos luminosos a la salida del módulo láser. Para la fuente láser FS-30W, el valor típico del tiempo de subida y bajada es inferior a 1,5 μs y F_pmax equivale a 300 kHz.
Especificaciones
| Valor típico | Comentarios | |
| Longitud de Onda Central [nm] | 450 | a 25°C temperatura base |
| Potencia Óptica [W] | 30 | a 25°C temperatura base |
| Tamaño Típico del Haz [mm, @ 1/e2]1 | 14 x 14 | Medido en la apertura de salida, criterio 1/e2 de intensidad pico |
| Divergencia Típica del Haz, Ángulo Completo [mRad, @ 1/e2]1 | 0.8 | Calculado para campo lejano, criterio 1/e2 de intensidad pico, ángulo completo |
| Tamaño del Punto Enfocado [um] | 120 x 130 | Eje vertical x eje horizontal, medido con lente de enfoque de 170 mm |
| Estabilidad de Potencia en 2h, %, con 10 min. calentamiento | < ±5 | En 2h en modo CW; 15 min. de tiempo de calentamiento |
| Vida útil | 10 000 h | |
| Entrada de Modulación 1 | 0 - 5 V | Analógica |
| Entrada de Modulación 2 | 0 - 24 V | PWM / TTL; por encima de 2,8V - estado alto |
| Ancho de Banda de Modulación -3 dB [kHz]2 | 500 | |
| Tiempo de Arranque Suave [ms] | 2000 | |
| Tiempo de Subida [us] | <1.5 | a 10kHz onda SQR 50%, Us=24V DC |
| Tiempo de Bajada [us] | <1.5 | a 10kHz onda SQR 50%, Us=24V DC |
| Método de Refrigeración | Pasiva | |
| Temperatura de Operación [°C] | 10 - 40 | |
| Protección contra Sobrecalentamiento | Sí | |
| Potencia Disipada [W, superficie inferior] | <150 | |
| Consumo Máximo de Potencia [W] | 200 | a Us=24V |
| Dimensiones del Módulo (L x A x H) [mm] | 182 x 145 x 115 | |
| Peso del Módulo [kg] | 3 |
En Opt Lasers, somos capaces de diseñar soluciones personalizadas para su aplicación, no dude en contactarnos.
