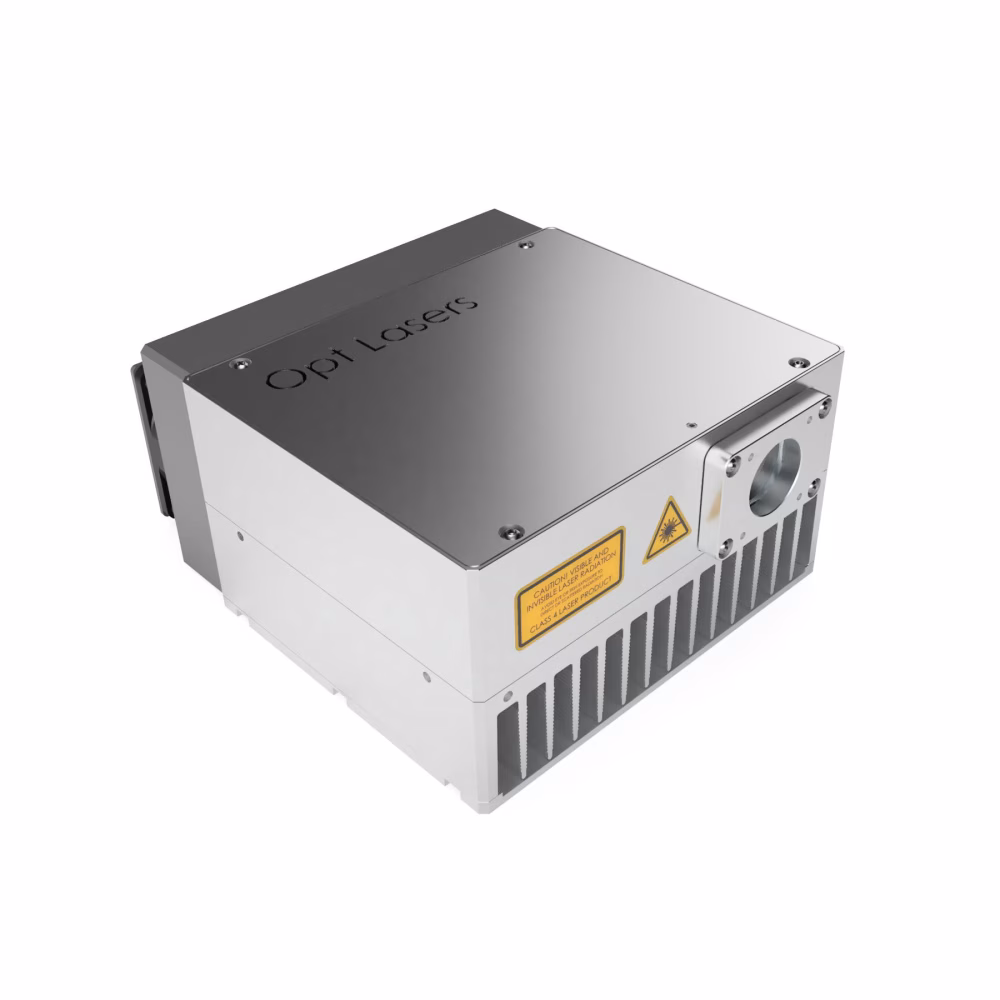

FS-30W Sursă Laser Albastru de Putere Mare
Vă prezentăm ultima noastră inovație, Modulul Laser pentru Scanere Galvo. Echipat cu diode laser puternice de 450nm, acest modul oferă performanțe excepționale pentru o gamă largă de aplicații. Spotul său mic, pătrat, asigură precizie maximă în operațiunile de scanare laser. Proiectat într-un format compact, acest modul economisește spațiu fără a compromite puterea sau calitatea.
Disponibil la comandă, la cerere
Descriere produs
Prezentare generală
FS-30W High Power Blue Laser Source reprezintă un nou design de cap laser multi-sursă de înaltă putere. Utilizează tehnologie avansată pentru compensarea astigmatismului fasciculului laser cu semiconductori. Datorită soluției noastre optice sofisticate, permite focalizarea fasciculelor la un singur punct de dimensiuni reduse, chiar și atunci când se utilizează sisteme de focalizare cu distanță focală mare. Capabilitatea ridicată de focalizare a fasciculului îl face deosebit de potrivit pentru utilizarea cu scanere galvo.
Citiți mai multe despre Sisteme de scanare Galvo
Caracteristici produs
- Putere optică ridicată
- Luminozitate mare și fascicul laser colimat
- Driver integrat pentru dioda laser
- Construcție compactă
- Stabilitate termică ridicată
- Durată de viață extinsă
- Lățime de bandă largă pentru modulare
Aplicații
- Inscripționare/marcare/tăiere materiale organice
- Marcare și sudură metalelor
- Lipire componente electronice
- Sinterizare pulberi laser
- Gravare pe metale și materiale organice
- Prelucrare materiale sub apă
Profil spot fascicul
Spotul fasciculului pentru FS-30W Blue Laser Source este monomod în axa rapidă (axa orizontală) și multimod în axa lentă (axa verticală).
Condiții de măsurare:
- Fasciculul laser focalizat cu lentilă de 170mm;
- Profilometrul de fascicul amplasat în planul taliei fasciculului;
- Planul taliei fasciculului definit ca planul cu cea mai mare densitate de putere;
- Funcționare în mod cvasi-CW, frecvență 100Hz, durată puls 1ms
FS-30W Blue Laser Source este construit cu mai multe diode laser, fiecare emițând un spectru ușor diferit. Ca urmare, spectrul de emisie al modulului laser este relativ larg. Pentru aplicații care necesită un spectru mai îngust, diodele laser pot fi testate pe lungime de undă înainte de producție. Această testare atentă garantează ca, la asamblarea diodelor în modul, spectrele individuale să fie corelate pentru a obține un spectru potrivit.
Spectru tipic
Derivă tipică de putere și timp de încălzire
Procesele termice din capul laser cauzează derivă termică a puterii radiației. Până la atingerea echilibrului termic al dispozitivului, puterea fasciculului de ieșire suferă variații minore. Sursa laser FS-30W necesită până la 30 de minute de funcționare pentru stabilizarea nivelului de putere emisă. Scăderea de putere poate ajunge la 5% în prima jumătate de oră de funcționare. După acest interval, puterea se stabilizează, iar variațiile ulterioare sunt determinate de îmbătrânirea diodei laser.
Timp tipic de creștere și de scădere
Modulul laser este integrat cu un driver care asigură alimentarea necesară diodelor laser. Driverul poate funcționa atât în regim continuu, cât și în impulsuri. În regim continuu, puterea optică depinde de nivelul de tensiune aplicat la intrarea de modulație analogică. Lățimea de bandă de modulație pentru această intrare este limitată la intervalul 0-500kHz; În modul puls, radiația poate fi modulat cu impulsuri de tensiune la intrarea digitală de modulație. Durata pulsului optic depinde de durata impulsului de modulație aplicat. Cea mai mare rată posibilă de repetare a impulsurilor este determinată de timpii de creștere și scădere a impulsurilor optice la ieșirea modulului laser. Pentru FS-30W laser source, valoarea tipică a timpilor de creștere/scădere este sub 1.5μs, iar F_pmax este 300kHz.
Specificații tehnice
| Valoare tipică | Comentarii | |
| Lungime de undă centrală [nm] | 450 | la 25°C temperatură de bază |
| Putere optică [W] | 30 | la 25°C temperatură de bază |
| Dimensiune tipică fascicul [mm, @ 1/e2]1 | 14 x 14 | Măsurată la ieșire, criteriu 1/e2 intensitate maximă |
| Divergență tipică fascicul pe unghi total [mRad, @ 1/e2]1 | 0.8 | Calculat pentru câmp îndepărtat, criteriu 1/e2 intensitate maximă, unghi total |
| Dimensiune spot focalizat [um] | 120 x 130 | Vertical x Orizontal, măsurat cu lentilă de focalizare 170 mm |
| Stabilitate putere pe 2h, %, cu 10 min. încălzire | < ±5 | Pe 2h în regim continuu; timp de încălzire 15 min. |
| Durată de viață | 10 000 h | |
| Intrare Modulație 1 | 0 - 5 V | Analogic |
| Intrare Modulație 2 | 0 - 24 V | PWM / TTL; peste 2.8V - stare logică ridicată |
| Lățime de bandă modulare -3 dB [kHz]2 | 500 | |
| Timp de softstart [ms] | 2000 | |
| Timp de creștere [us] | <1.5 | la 10kHz, undă SQR 50%, Us=24V DC |
| Timp de scădere [us] | <1.5 | la 10kHz, undă SQR 50%, Us=24V DC |
| Metodă de răcire | Pasivă | |
| Temperatură de operare [°C] | 10 - 40 | |
| Protecție la supraîncălzire | Da | |
| Putere disipată [W, suprafață inferioară] | <150 | |
| Consum maxim [W] | 200 | la Us=24V |
| Dimensiuni modul (L x l x Î) [mm] | 182 x 145 x 115 | |
| Greutate modul [kg] | 3 |
La Opt Lasers, suntem capabili să proiectăm soluții personalizate pentru aplicația dumneavoastră. Nu ezitați să ne contactați.
