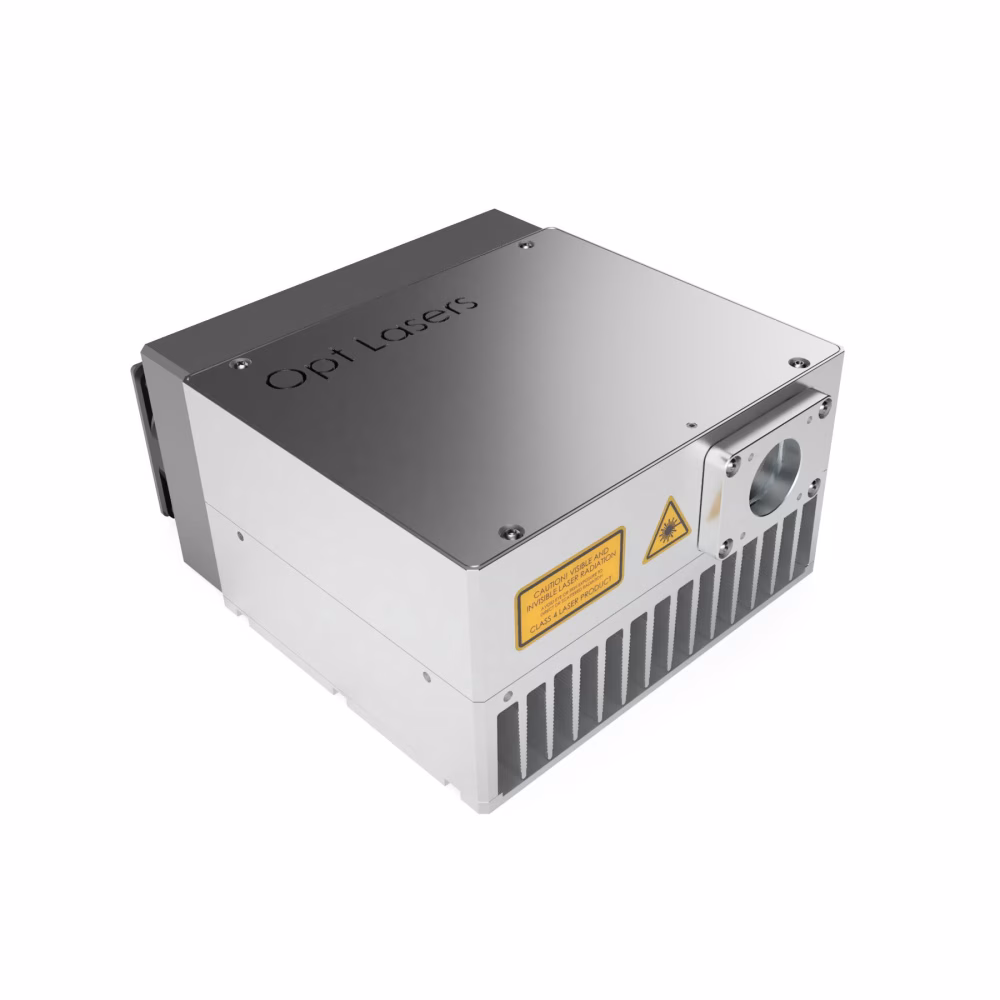

FS-30W Високомощен син лазерен източник
Представяме нашата най-нова иновация – лазерен модул за галво скенери. С мощни лазерни диоди на 450nm, този модул осигурява изключително висока производителност за широк спектър технически приложения. Малкото, квадратно лъчево петно гарантира максимална прецизност при лазерно сканиране. Проектиран в компактен форм-фактор, този модул спестява пространство без компромис по отношение на мощност или качество.
Доставка при заявка
Описание на продукта
Общ преглед
FS-30W Високомощен син лазерен източник е нова разработка на високоефективна мултилазерна глава. Използва иновативна технология за компенсация на астигматизма на лъчите от полупроводникови лазери. Благодарение на прецизното ни оптично решение, устройството позволява фокусиране на изходните лъчи до една малка, компактна точка, дори при използване на фокусираща система с дълго фокусно разстояние. Високата способност за фокусиране на изходния лъч прави този модул особено подходящ за работа с галво скенери.
Научете повече за Галво сканиращи системи
Характеристики на продукта
- Висока оптична мощност
- Висока яркост и колимиран лазерен лъч
- Интегриран драйвер за лазерни диоди
- Компактен дизайн
- Висока термична стабилност
- Дълъг експлоатационен живот
- Голяма широчина на честотната лента за модулация
Приложения
- Маркиране/изрязване/гравиране на органични материали
- Маркиране и заваряване на метали
- Запояване на електронни компоненти
- Лазерно синтероване на прах
- Гравиране върху метали и органични материали
- Обработка на материали под вода
Профил на лъчевото петно
Лъчевото петно на FS-30W Blue Laser Source е с единичен режим по бърза ос (хоризонтална ос) и многорежимно по бавна ос (вертикална ос).
Условия на измерване:
- Лазерният лъч е фокусиран с фокусираща леща с фокусно разстояние 170 мм;
- Профилометърът е позициониран в талията на лъча;
- Талията на лъча е определена като равнината с най-висока плътност на мощността;
- Лазерът работи в квази-CW режим с честота 100Hz и импулсна продължителност 1 ms
FS-30W Blue Laser Source е изграден с множество лазерни диоди, всеки от които излъчва слабо различен спектър. В резултат спектърът на излъчване на лазерния модул е относително широк. За приложения, изискващи по-тесен спектър, лазерните диоди могат да бъдат тествани по дължина на вълната преди производство. Този стриктен тест осигурява, че при комбиниране на лазерните диоди в модула, техните индивидуални спектри се съгласуват за постигане на единен спектър.
Типичен спектър
Типично отклонение на мощността и време за загряване
Термичните процеси в лазерната глава предизвикват термично отклонение на мощността на лазерното излъчване. Докато устройството достигне термично равновесие, мощността на изходния лъч се променя слабо. FS-30W лазерният източник изисква до 30 минути работа за стабилизиране на нивото на излъчваната мощност. Намалението на мощността може да достигне до 5% през първите 30 минути работа. След този период мощността се стабилизира, като последващи изменения се дължат на стареенето на лазерните диоди.
Типично време на нарастване и спускане
Лазерният модул е интегриран с драйвер, осигуряващ необходимото захранване за лазерите. Драйверът може да функционира в непрекъснат и импулсен режим. В непрекъснат режим мощността на излъчване зависи от нивото на напрежението, подавано на аналоговия модулиращ вход. Честотната лента за модулация на този вход е ограничена до 0-500kHz; В импулсен режим излъчването може да се модулира с напреженови импулси към дигиталния модулиращ вход. Продължителността на лазерните импулси зависи от продължителността на управляващите напреженови импулси. Максималната честота на повторение се определя от времето на нарастване и спускане на изходните светлинни импулси. За FS-30W лазерен източник, типичното време на нарастване и спускане е по-малко от 1.5μs, а F_pmax е 300kHz.
Технически характеристики
| Типична стойност | Коментар | |
| Централна дължина на вълната [nm] | 450 | при 25 °C базова температура |
| Оптична мощност [W] | 30 | при 25 °C базова температура |
| Типичен размер на лъча [mm, @ 1/e2]1 | 14 x 14 | Измерено на изходния отвор, критерий 1/e2 от пиковата интензивност |
| Типичен пълен ъгъл на разход на лъча [mRad, @ 1/e2]1 | 0.8 | Изчислено за далечно поле, критерий 1/e2 от пиковата интензивност, пълен ъгъл |
| Размер на фокусираното петно [um] | 120 x 130 | Вертикална x хоризонтална ос, измерено с 170 мм фокусираща леща |
| Стабилност на мощността за 2 ч., %, с 10 мин. загряване | < ±5 | За период 2 часа на CW; 15 мин. време за загряване |
| Живот | 10 000 ч | |
| Модулационен вход 1 | 0 - 5 V | Аналогов |
| Модулационен вход 2 | 0 - 24 V | PWM / TTL; над 2.8V - високо състояние |
| -3 dB Честотна лента на модулация [kHz]2 | 500 | |
| Време за мек старт [ms] | 2000 | |
| Време на нарастване [us] | <1.5 | при 10kHz 50% SQR вълна, Us=24V DC |
| Време на спускане [us] | <1.5 | при 10kHz 50% SQR вълна, Us=24V DC |
| Метод на охлаждане | Пасивен | |
| Работна температура [°C] | 10 - 40 | |
| Защита от прегряване | Да | |
| Дисипирана мощност [W, долна повърхност] | <150 | |
| Максимална консумирана мощност [W] | 200 | при Us=24V |
| Размери на модула (Д х Ш х В) [mm] | 182 x 145 x 115 | |
| Тегло на модула [kg] | 3 |
В Opt Lasers можем да проектираме индивидуални решения за Вашето приложение, не се колебайте да се свържете с нас.
