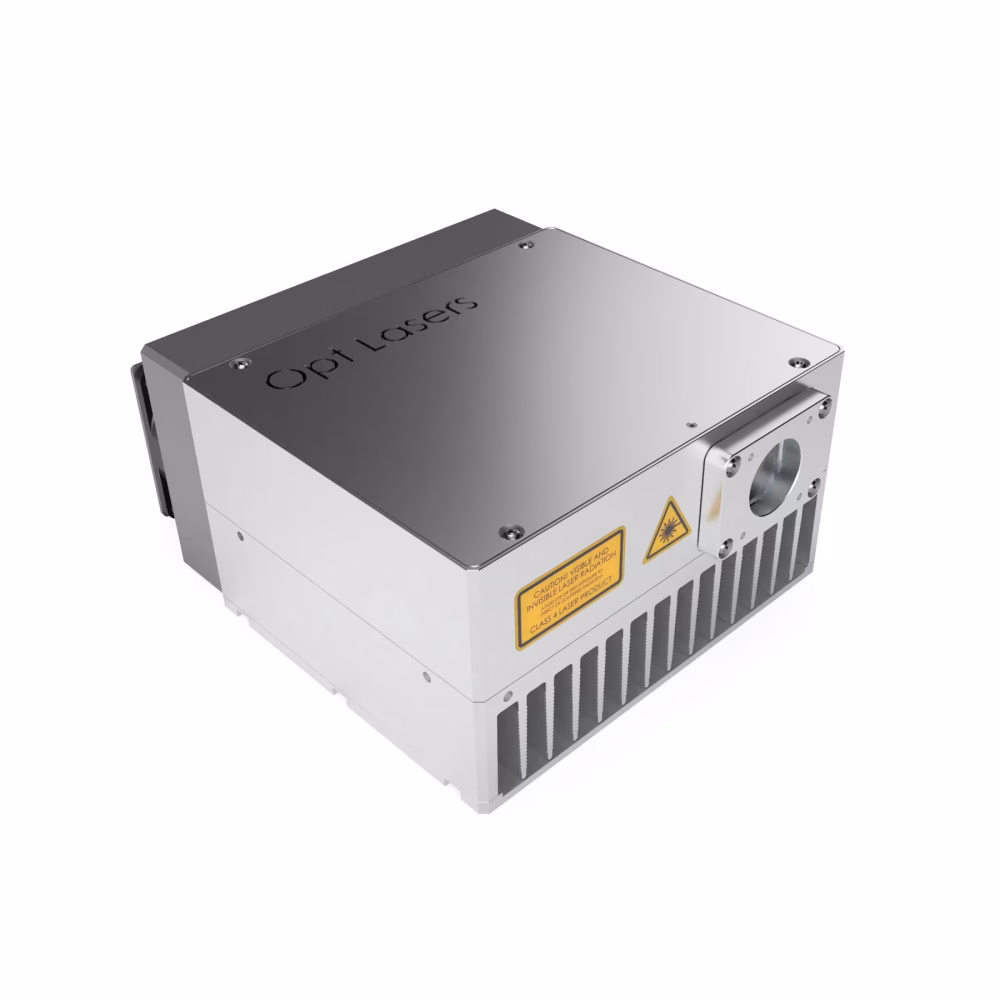

FS-30W Yüksek Güçlü Mavi Lazer Kaynağı
En son yeniliğimiz olan Galvo Tarayıcılar için Lazer Modülünü sunuyoruz. Güçlü 450nm lazer diyotlarına sahip olan bu modül, çok çeşitli uygulamalar için üstün performans sunar. Küçük, kare şeklindeki odak noktası, lazer tarama görevlerinizde yüksek hassasiyet sağlar. Kompakt form faktörüyle tasarlanan bu modül, güç veya kaliteden ödün vermeden alan tasarrufu sağlar.
Talep üzerine siparişle temin edilir
Ürün açıklaması
Genel Bakış
FS-30W Yüksek Güçlü Mavi Lazer Kaynağı, yüksek güçlü çoklu-lazer kafasının yeni bir tasarımıdır. Bu sistem, yarı iletken lazer ışınlarının astigmatizma kompanzasyonu için yeni bir teknoloji kullanır. Gelişmiş optik çözümümüz sayesinde, çıkış ışınlarının, uzun odak uzaklığına sahip bir odaklama sistemiyle bile küçük boyutlu tek bir noktaya odaklanabilmesi mümkündür. Çıkış ışınının yüksek odaklanabilme yeteneği, modülü özellikle galvo tarayıcılarla kullanım için uygun kılar.
Galvo Tarama Sistemleri hakkında daha fazla bilgi edinin
Ürün Özellikleri
- Yüksek Optik Güç
- Yüksek Parlaklık ve Kolime Lazer Işını
- Entegre Lazer Diyot Sürücüsü
- Kompakt Tasarım
- Yüksek Termal Kararlılık
- Uzun Ömür
- Geniş Modülasyon Bant Genişliği
Uygulamalar
- Organik Malzeme Etiketleme/Markalama/Kesme
- Metal Markalama, Kaynak
- Elektronik Bileşen Lehimleme
- Lazer Toz Sinterleme
- Metaller ve Organik Malzemeler Üzerine Gravür
- Su Altı Malzeme İşleme
Işın Noktası Profili
FS-30W Mavi Lazer Kaynağının ışın noktası, hızlı eksende (yatay eksen) tek modlu ve yavaş eksende (dikey eksen) çok modludur.
Ölçüm Koşulları:
- Lazer demeti 170mm odaklama lensiyle odaklandı;
- Işın Profiler ışın bel bölgesinde yerleştirildi;
- Işın bel düzlemi, en yüksek güç yoğunluğunun olduğu düzlem olarak tanımlandı;
- Lazer, 100Hz frekans ve 1ms darbe süresiyle yarı-sürekli modda çalıştırıldı
FS-30W Mavi Lazer Kaynağı, her biri hafifçe farklı spektrumda ışık yayan birden fazla lazer diyotu ile üretilmiştir. Bunun sonucu olarak, lazer modülünün yayım spektrumu nispeten geniştir. Daha dar spektrum gerektiren uygulamalarda, lazer diyotları üretim öncesi dalga boyu testine tabi tutulabilir. Bu titiz test, modül içinde lazer diyotları birleştirildiğinde, bireysel spektrumlarının uyumlu bir spektrum oluşturacak şekilde hizalanmasını sağlar.
Tipik Spektrum
Tipik Güç Sürüklenmesi ve Isınma Süresi
Lazer kafasındaki termal süreçler, lazer ışık gücünde termal sürüklenmeye neden olur. Cihazın termal dengesi sağlanana kadar, çıkış ışın gücünde küçük değişiklikler gözlenir. FS-30W Lazer Kaynağının yayılan ışık gücünün stabilizasyonu için 30 dakikaya kadar çalışmaya ihtiyaç duyar. İlk yarım saatlik çalışma boyunca güçteki düşüş %5'e kadar ulaşabilir. Bundan sonra güç sabitlenir ve sonraki dalgalanmalar lazer diyotlarının yaşlanmasından kaynaklanır.
Tipik Yükselme ve Düşme Süresi
Lazer modülü, lazerler için gerekli güç kaynağını sağlayan bir sürücü ile entegre edilmiştir. Sürücü, sürekli ve darbe modlarında çalışabilir. Sürekli modda ışık gücü, analog modülasyon girişine uygulanan voltaj seviyesine bağlıdır. Bu girişin modülasyon bant genişliği 0-500kHz frekans aralığı ile sınırlıdır; Darbe modunda ise ışık, dijital modülasyon girişine verilen voltaj darbeleri ile modüle edilebilir. Lazer ışık darbesi süresi, modülasyon voltaj darbesinin süresine bağlıdır. Mümkün olan en yüksek darbe tekrarlama hızı, lazer modülünün çıkışındaki ışık darbelerinin yükselme ve düşme süresiyle belirlenir. FS-30W lazer kaynağı için tipik yükselme ve düşme süresi 1,5μs'den azdır ve F_pmax 300kHz'dir.
Teknik Özellikler
| Tipik değer | Açıklamalar | |
| Merkezi Dalga Boyu [nm] | 450 | 25°C taban sıcaklığında |
| Optik Güç [W] | 30 | 25°C taban sıcaklığında |
| Tip. Işın Boyutu [mm, @ 1/e2]1 | 14 x 14 | Çıkış açıklığında ölçülmüştür, zirve yoğunluğun 1/e2 kriteri |
| Tip. Tam Açılı Işın Sapması [mRad, @ 1/e2]1 | 0.8 | Uzak alan için hesaplanmıştır, zirve yoğunluğun 1/e2 kriteri, tam açı |
| Odaklanmış Nokta Boyutu [um] | 120 x 130 | Dikey x Yatay eksen, 170 mm odaklama lensi ile ölçülmüştür |
| 2saatlik Güç Kararlılığı, %, 10 dk ısınma ile | < ±5 | 2 saat boyunca CW modda; 15 dk ısınma süresi |
| Çalışma Ömrü | 10 000 h | |
| Modülasyon Girişi 1 | 0 - 5 V | Analog |
| Modülasyon Girişi 2 | 0 - 24 V | PWM / TTL; 2,8V üzerinde – yüksek düzey |
| -3 dB Bant Genişliği Modülasyonu [kHz]2 | 500 | |
| Yumuşak Başlatma Süresi [ms] | 2000 | |
| Yükselme Süresi [us] | <1.5 | 10kHz 50% kare dalga, Us=24V DC'de |
| Düşme Süresi [us] | <1.5 | 10kHz 50% kare dalga, Us=24V DC'de |
| Soğutma Metodu | Pasif | |
| Çalışma Sıcaklığı [°C] | 10 - 40 | |
| Aşırı Isınma Koruması | Evet | |
| Dağıtılan Güç [W, alt yüzey] | <150 | |
| Maksimum Güç Tüketimi [W] | 200 | Us=24V'da |
| Modül Boyutları (U x G x Y) [mm] | 182 x 145 x 115 | |
| Modül Ağırlığı [kg] | 3 |
Opt Lasers olarak, uygulamanız için özel çözümler tasarlama kapasitesine sahibiz, lütfen bizimle iletişime geçin.
