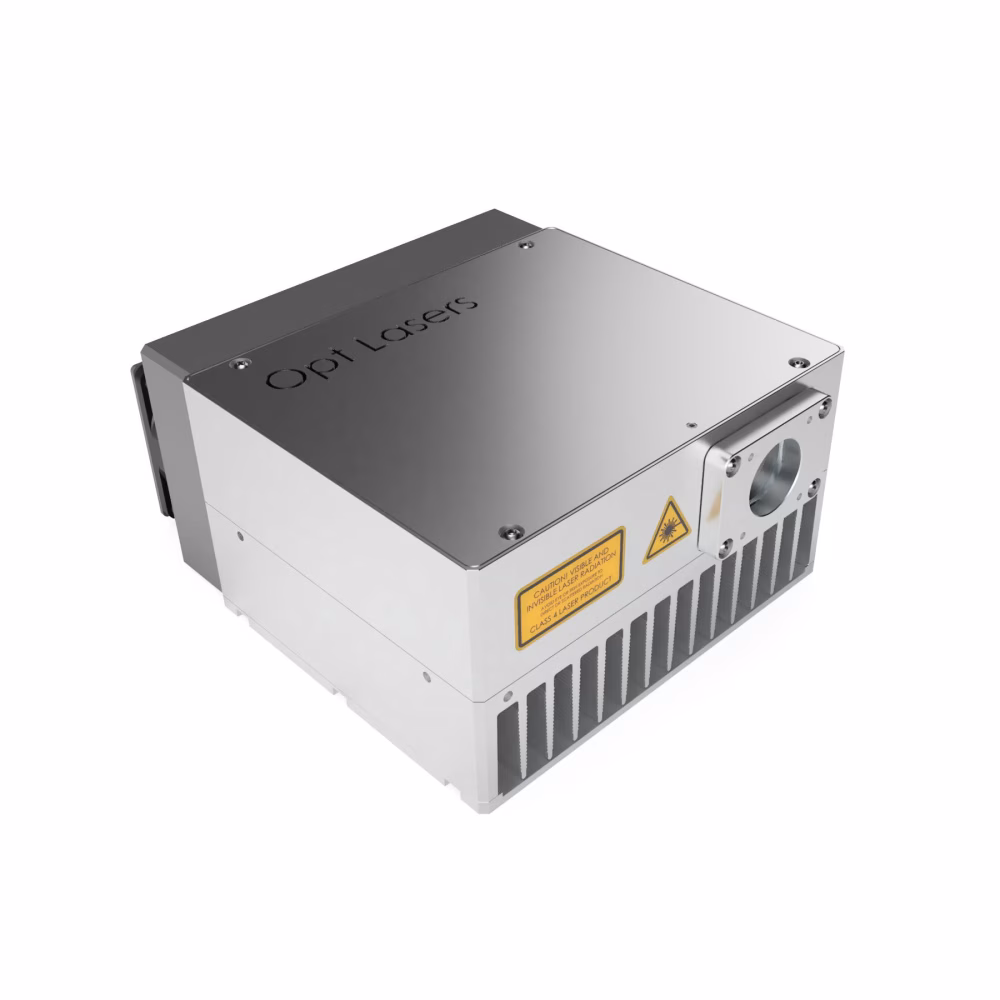

FS-30W Fonte de Laser Azul de Alta Potência
Apresentamos nossa mais recente inovação, o Módulo Laser para Scanners Galvo. Com poderosos diodos laser de 450nm, este módulo oferece desempenho excepcional para uma ampla variedade de aplicações. Seu spot pequeno e quadrado garante precisão absoluta nas tarefas de escaneamento a laser. Projetado com formato compacto, este módulo economiza espaço sem comprometer potência ou qualidade.
Disponível sob encomenda mediante solicitação
Descrição do produto
Visão Geral
A Fonte de Laser Azul de Alta Potência FS-30W é um novo projeto de cabeça multi-laser de alta potência. Utiliza nova tecnologia para compensação de astigmatismo de feixes de laser semicondutores. Graças à nossa sofisticada solução óptica, oferece a possibilidade de focalizar feixes de saída em um único ponto de pequeno tamanho, mesmo utilizando um sistema óptico de foco com longa distância focal. A alta capacidade de focalização do feixe de saída torna o módulo especialmente adequado para uso com scanners galvânicos.
Leia mais sobre Sistemas de Escaneamento Galvo
Características do Produto
- Alta Potência Óptica
- Alta Brilho e Feixe de Laser Colimado
- Driver de Diodo Laser Integrado
- Design Compacto
- Alta Estabilidade Térmica
- Longa Vida Útil
- Larga Largura de Banda de Modulação
Aplicações
- Rotulagem/Marcação/Corte de Materiais Orgânicos
- Marcação e Soldagem de Metais
- Soldagem de Componentes Eletrônicos
- Sinterização a Laser de Pós
- Gravação em Metais e Materiais Orgânicos
- Processamento de Materiais Subaquático
Perfil do Ponto do Feixe
O spot do feixe do FS-30W Blue Laser Source é monomodo no eixo rápido (eixo horizontal) e multimodo no eixo lento (eixo vertical).
Condições de Medição:
- Feixe focalizado com lente de foco de 170mm;
- Perfilador de Feixe posicionado no plano de cintura do feixe;
- Plano de cintura do feixe definido como o plano de maior densidade de potência;
- Laser operando em modo quase-CW com frequência de 100Hz e duração de pulso de 1ms
O FS-30W Blue Laser Source é construído com múltiplos diodos laser, cada um emitindo um espectro ligeiramente diferente. Como resultado, o espectro de emissão do módulo laser é relativamente amplo. Para aplicações que exigem espectro mais estreito, os diodos laser podem ser testados em comprimento de onda antes da produção. Esse teste meticuloso garante que, ao serem combinados no módulo, seus espectros individuais alinhem-se para gerar um espectro combinado.
Espectro Típico
Deriva de Potência Típica e Tempo de Aquecimento
Processos térmicos na cabeça do laser provocam deriva térmica da potência óptica. Até que o equilíbrio térmico do dispositivo seja atingido, a potência do feixe de luz emitido varia ligeiramente. O FS-30W Laser Source requer até 30 minutos de funcionamento para estabilizar o nível de potência emitida. A queda de potência pode atingir 5% durante a primeira meia hora de operação. Após esse período, a potência estabiliza e as variações subsequentes são causadas pelo envelhecimento dos diodos laser.
Tempo Típico de Subida e Descida
O módulo laser é integrado com um driver que fornece a alimentação necessária aos lasers. O driver pode operar em modos contínuo e pulsado. No modo contínuo, a potência luminosa depende do nível de tensão aplicado à entrada analógica de modulação. A largura de banda de modulação desta entrada é limitada à faixa de frequência de 0-500kHz; No modo pulsado, a luz pode ser modulada com pulsos de tensão na entrada digital de modulação. A duração dos pulsos de luz é determinada pela duração do pulso de tensão de modulação. A máxima taxa de repetição de pulsos é determinada pelos tempos de subida e descida dos pulsos ópticos na saída do módulo laser. Para a fonte laser FS-30W, o valor típico de tempo de subida e descida é inferior a 1,5μs e F_pmax equivale a 300kHz.
Especificações
| Valor típico | Comentários | |
| Comprimento de Onda Central [nm] | 450 | a 25°C de temperatura da base |
| Potência Óptica [W] | 30 | a 25°C de temperatura da base |
| Tamanho Típico do Feixe [mm, @ 1/e2]1 | 14 x 14 | Medido na abertura de saída, critério 1/e2 da intensidade de pico |
| Divergência Típica do Feixe, Ângulo Total [mRad, @ 1/e2]1 | 0.8 | Calculado para campo distante, critério 1/e2 de intensidade de pico, ângulo total |
| Tamanho do Ponto Focalizado [um] | 120 x 130 | Eixo Vertical x Horizontal, medido com lente de foco de 170 mm |
| Estabilidade de Potência por 2h, %, com 10 min. de aquecimento | < ±5 | Durante 2h em CW; 15 min. de aquecimento |
| Vida Útil | 10 000 h | |
| Entrada de Modulação 1 | 0 - 5 V | Analógica |
| Entrada de Modulação 2 | 0 - 24 V | PWM / TTL; acima de 2,8V - estado alto |
| Largura de Banda de Modulação -3 dB [kHz]2 | 500 | |
| Tempo de Softstart [ms] | 2000 | |
| Tempo de Subida [us] | <1.5 | a 10kHz, onda quadrada 50%, Us=24V DC |
| Tempo de Descida [us] | <1.5 | a 10kHz, onda quadrada 50%, Us=24V DC |
| Método de Resfriamento | Passivo | |
| Temperatura de Operação [°C] | 10 - 40 | |
| Proteção contra superaquecimento | Sim | |
| Potência Dissipada [W, superfície inferior] | <150 | |
| Consumo Máximo de Potência [W] | 200 | em Us=24V |
| Dimensões do Módulo (C x L x A) [mm] | 182 x 145 x 115 | |
| Peso do Módulo [kg] | 3 |
Na Opt Lasers, somos capazes de projetar soluções personalizadas para sua aplicação, sinta-se à vontade para nos contatar.
