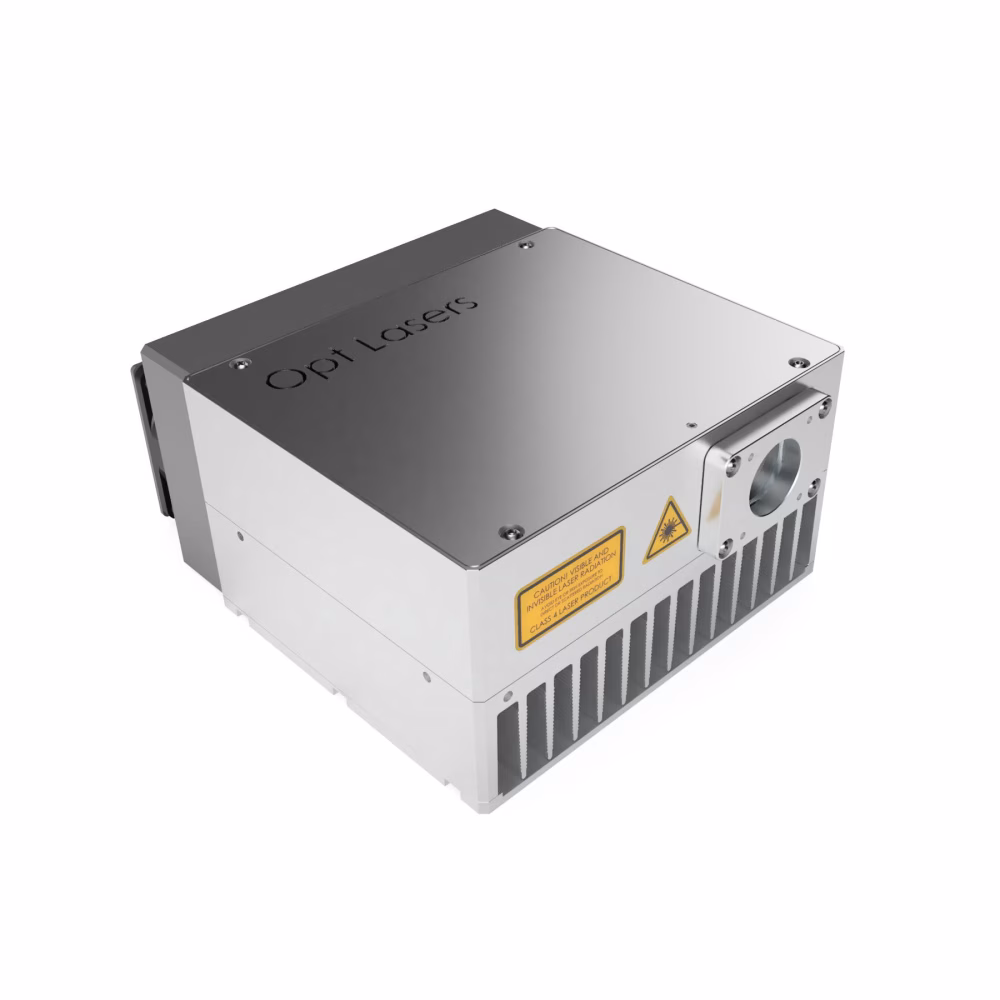

FS-30W Sorgente Laser Blu ad Alta Potenza
Presentiamo la nostra più recente innovazione, il Modulo Laser per Scanner Galvo. Dotato di potenti diodi laser a 450nm, questo modulo garantisce prestazioni eccezionali per un’ampia gamma di applicazioni. Il suo punto focale di forma quadrata e ridotte dimensioni assicura precisione assoluta nelle vostre operazioni di scansione laser. Progettato con un ingombro compatto, questo modulo ottimizza lo spazio senza compromessi in termini di potenza o qualità.
Disponibile su ordinazione su richiesta
Descrizione del prodotto
Panoramica
La sorgente laser blu ad alta potenza FS-30W è un nuovo progetto di testa multi-laser ad alta potenza. Adotta una tecnologia innovativa di compensazione dell'astigmatismo per fasci laser a semiconduttore. Grazie a una soluzione ottica avanzata, consente di concentrare i fasci in uscita su un singolo punto di dimensioni ridotte, anche utilizzando sistemi di focalizzazione a lunga focale. L'elevata capacità di focalizzazione del fascio in uscita rende il modulo particolarmente indicato per l'impiego con scanner galvo.
Per saperne di più sui Sistemi di scansione Galvo
Caratteristiche del prodotto
- Elevata potenza ottica
- Elevata brillantezza e fascio laser collimato
- Driver integrato per diodi laser
- Design compatto
- Elevata stabilità termica
- Lunga durata
- Ampiezza di banda di modulazione estesa
Applicazioni
- Marcatura/Etichettatura/Taglio di materiali organici
- Marcatura e saldatura dei metalli
- Brasatura di componenti elettronici
- Sinterizzazione laser di polveri
- Incisione su metalli e materiali organici
- Lavorazioni di materiali subacquee
Profilo del punto focale
Il punto focale della sorgente laser blu FS-30W è a singolo modo nell’asse veloce (asse orizzontale) e multimodo nell’asse lento (asse verticale).
Condizioni di misura:
- Fascio laser focalizzato con lente da 170mm;
- Profilatore di fascio posizionato nel piano di waist;
- Piano di waist definito come piano a massima densità di potenza;
- Laser funzionante in modalità quasi-CW a 100Hz di frequenza e durata impulso di 1ms
La sorgente laser blu FS-30W è composta da vari diodi laser, ciascuno dei quali emette uno spettro leggermente diverso. Di conseguenza, lo spettro di emissione del modulo laser risulta relativamente ampio. Per applicazioni che richiedono uno spettro più ristretto, i diodi laser possono essere testati in lunghezza d’onda prima della produzione. Questa selezione scrupolosa garantisce che, una volta combinati nel modulo, gli spettri individuali risultino allineati così da ottenere uno spettro corrispondente.
Spettro tipico
Deriva tipica della potenza e tempo di stabilizzazione
I processi termici nella testa laser causano deriva termica della potenza luminosa. Fino al raggiungimento dell’equilibrio termico del dispositivo, la potenza del fascio luminoso in uscita può variare leggermente. La sorgente laser FS-30W necessita fino a 30 minuti di funzionamento per stabilizzare il livello della potenza emessa. La diminuzione di potenza può raggiungere il 5% durante la prima mezz’ora di utilizzo. Successivamente la potenza si stabilizza e le variazioni successive sono imputabili all’invecchiamento dei diodi laser.
Tempo di salita e discesa tipico
Il modulo laser è integrato con un driver che fornisce l’alimentazione richiesta dai laser. Il driver può operare sia in modalità continua che a impulsi. In modalità continua la potenza luminosa dipende dal livello di tensione applicato all’ingresso di modulazione analogica. L’ampiezza di banda di modulazione di tale ingresso è limitata nell’intervallo 0-500kHz; in modalità a impulsi la luce può essere modulata con impulsi di tensione applicati all’ingresso digitale di modulazione. La durata dell’impulso luminoso laser dipende dalla durata dell’impulso di modulazione. La massima frequenza di ripetizione impulso è determinata dai tempi di salita e discesa degli impulsi luminosi all’uscita del modulo laser. Per la sorgente FS-30W, il valore tipico dei tempi di salita e discesa è inferiore a 1,5μs e F_pmax equivale a 300kHz.
Specifiche tecniche
| Valore tipico | Commenti | |
| Lunghezza d’onda centrale [nm] | 450 | a 25 °C temperatura base |
| Potenza ottica [W] | 30 | a 25 °C temperatura base |
| Dimensione tipica del fascio [mm, @ 1/e2]1 | 14 x 14 | Misurato in uscita, criterio 1/e2 dell’intensità di picco |
| Divergenza tipica fascio ad angolo completo [mRad, @ 1/e2]1 | 0.8 | Calcolato in far-field, criterio 1/e2 intensità di picco, angolo completo |
| Dimensione punto focalizzato [um] | 120 x 130 | Asse verticale x asse orizzontale, misurato con lente focale 170 mm |
| Stabilità di potenza su 2h, %, con 10 min. di stabilizzazione | < ±5 | 2h in CW; 15 min. tempo di riscaldamento |
| Durata | 10 000 h | |
| Ingresso modulazione 1 | 0 - 5 V | Analogico |
| Ingresso modulazione 2 | 0 - 24 V | PWM / TTL; oltre 2.8V stato alto |
| Banda di modulazione -3 dB [kHz]2 | 500 | |
| Tempo softstart [ms] | 2000 | |
| Tempo di salita [us] | <1.5 | a 10kHz onda quadra 50%, Us=24V DC |
| Tempo di discesa [us] | <1.5 | a 10kHz onda quadra 50%, Us=24V DC |
| Metodo di raffreddamento | Passivo | |
| Temperatura di esercizio [°C] | 10 - 40 | |
| Protezione da sovratemperatura | Sì | |
| Potenza dissipata [W, superficie inferiore] | <150 | |
| Consumo massimo [W] | 200 | a Us=24V |
| Dimensioni modulo (L x P x H) [mm] | 182 x 145 x 115 | |
| Peso modulo [kg] | 3 |
Presso Opt Lasers, siamo in grado di progettare soluzioni personalizzate per le vostre applicazioni, non esitate a contattarci.
