TEC-10A-24V Temperaturregler

Über den TEC-10A-24V Temperaturregler

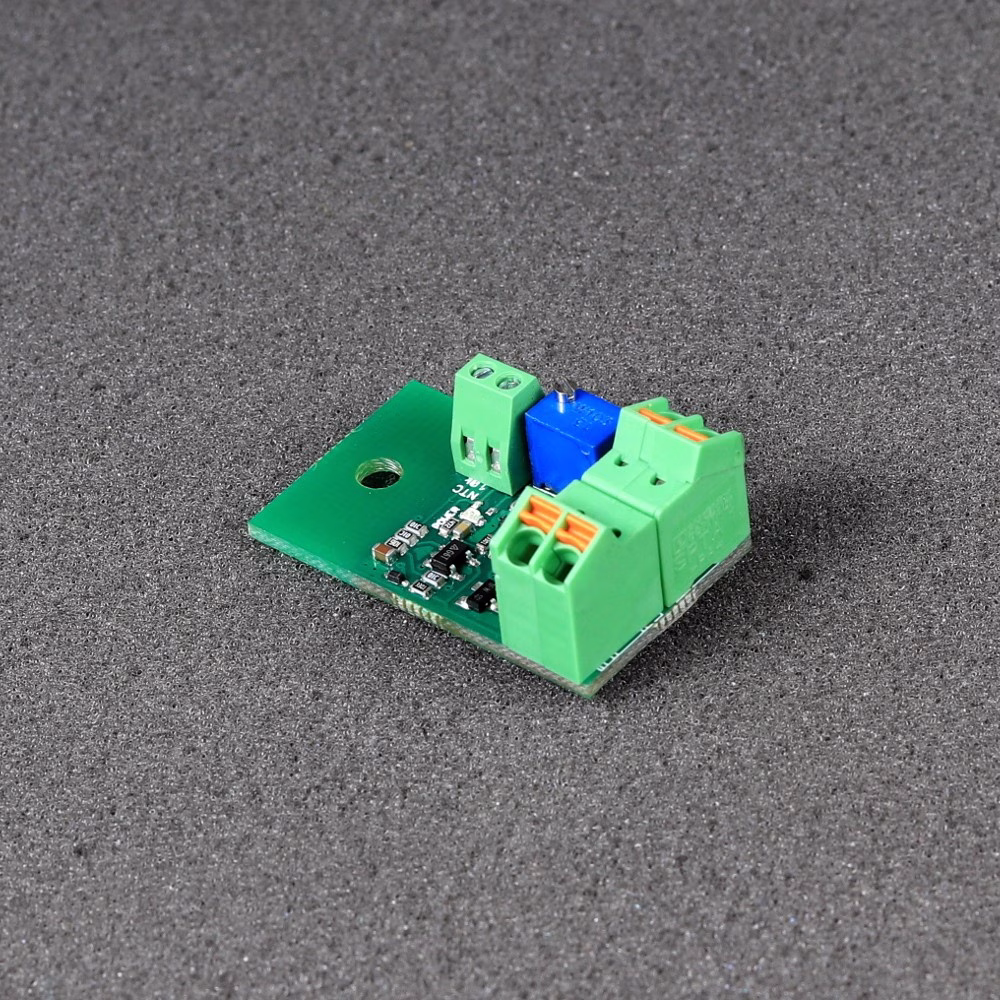

Der TEC-10A-24V Temperaturregler ist ein einfacher TEC-Regler, der aus analogen Komponenten und einer sehr kleinen Leiterplatte besteht.

Kompakte Bauweise und hohe Ausgangsströme ermöglichen den Einsatz dieses Treibers in nahezu jedem Projekt. Durch den integrierten MOSFET entfällt die Notwendigkeit für Wärmeleitpaste und Kühlkörper. Zusätzliche Befestigungsbohrungen sowie ein Kabelanschluss erleichtern die Montage des Reglers. Die Temperaturstabilisierung erreicht eine Genauigkeit von ±0,4 Grad Celsius. Hoher Strom, großer Spannungsbereich und hohe Präzision in einem Gerät mit nur 20 x 33 mm Abmessungen! Der Treiber arbeitet im Kühlmodus und nutzt eine Spannungsrückmeldung von einem NTC-Thermistor. Ein 10k NTC B3950 Thermistor wird mit dem Temperaturregler geliefert.

Dank zweilagiger Leiterplatte und breiter Leiterbahnen ist es möglich, TECs bis zu 20 A zu verwenden. Die Anschlüsse erlauben maximal 9 A, daher sollten für größere Peltier-Elemente die Kabel direkt auf die Treiber-Leiterplatte gelötet werden.

TECs können parallel oder in Serie geschaltet werden. Bitte beachten Sie, dass hohe Ströme eine fachgerechte Verdrahtung mit Kabeln größeren Querschnitts erfordern.

Der maximal durch das Gerät fließende Strom hängt vom verwendeten TEC ab. Der Spannungsabfall am Treiber ist sehr gering, so dass der Strom anhand der TEC-Kennzeichnung vorhergesagt werden kann. Zum Beispiel bedeutet 12704: 12 V und 4 A. 12715 bedeutet 12 V und 15 A.
