Контроллер температуры TEC-10A-24V
Контроллер температуры TEC-10A-24V — это простой термоэлектрический контроллер, состоящий из аналоговых компонентов и очень компактной печатной платы.
Описание продукта
О контроллере температуры TEC-10A-24V

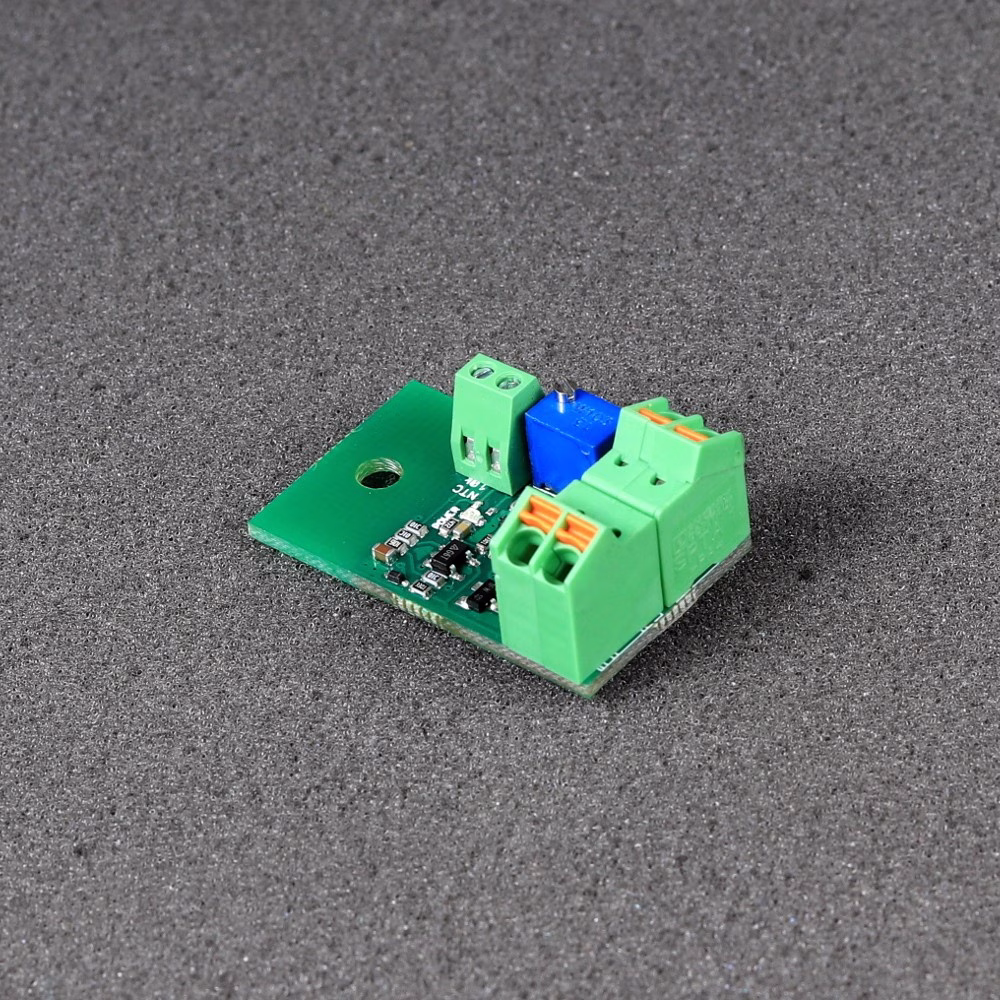

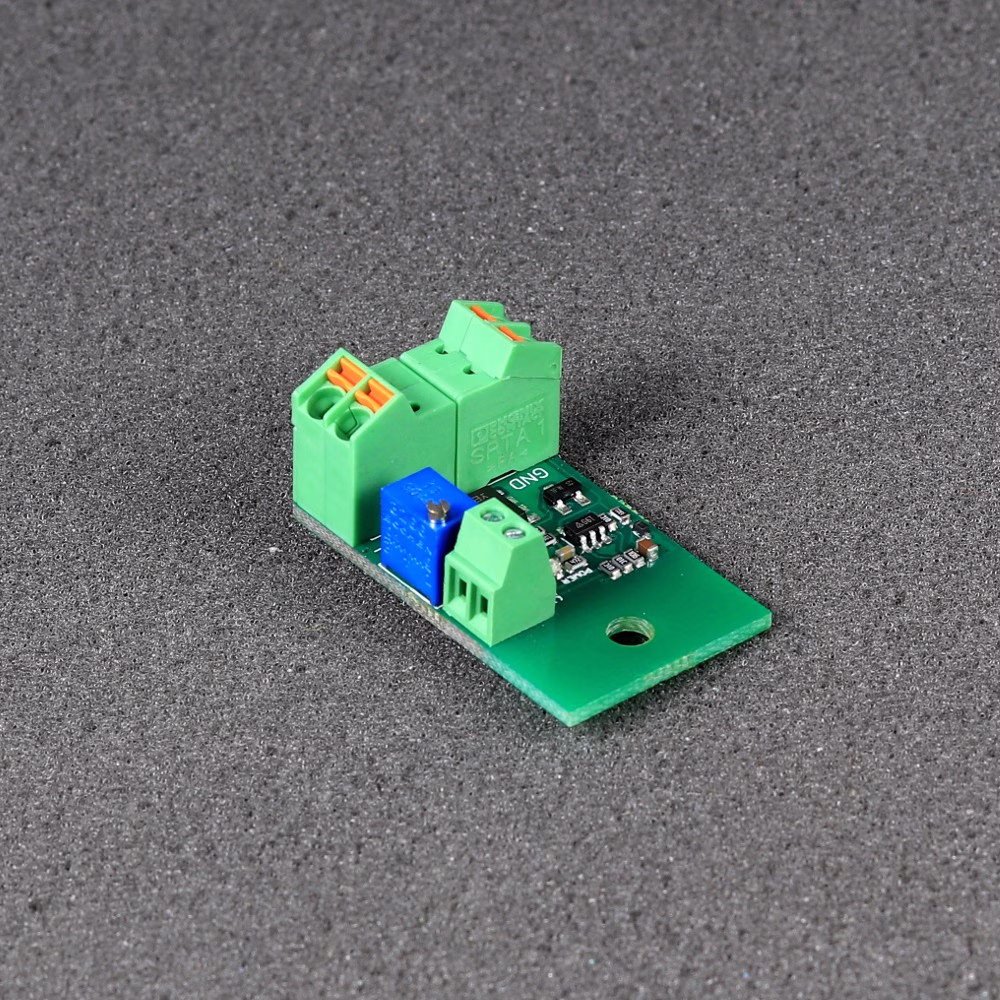

Контроллер температуры TEC-10A-24V представляет собой простой контроллер для термоэлектрических модулей (TEC), состоящий из аналоговых компонентов и очень компактной печатной платы.

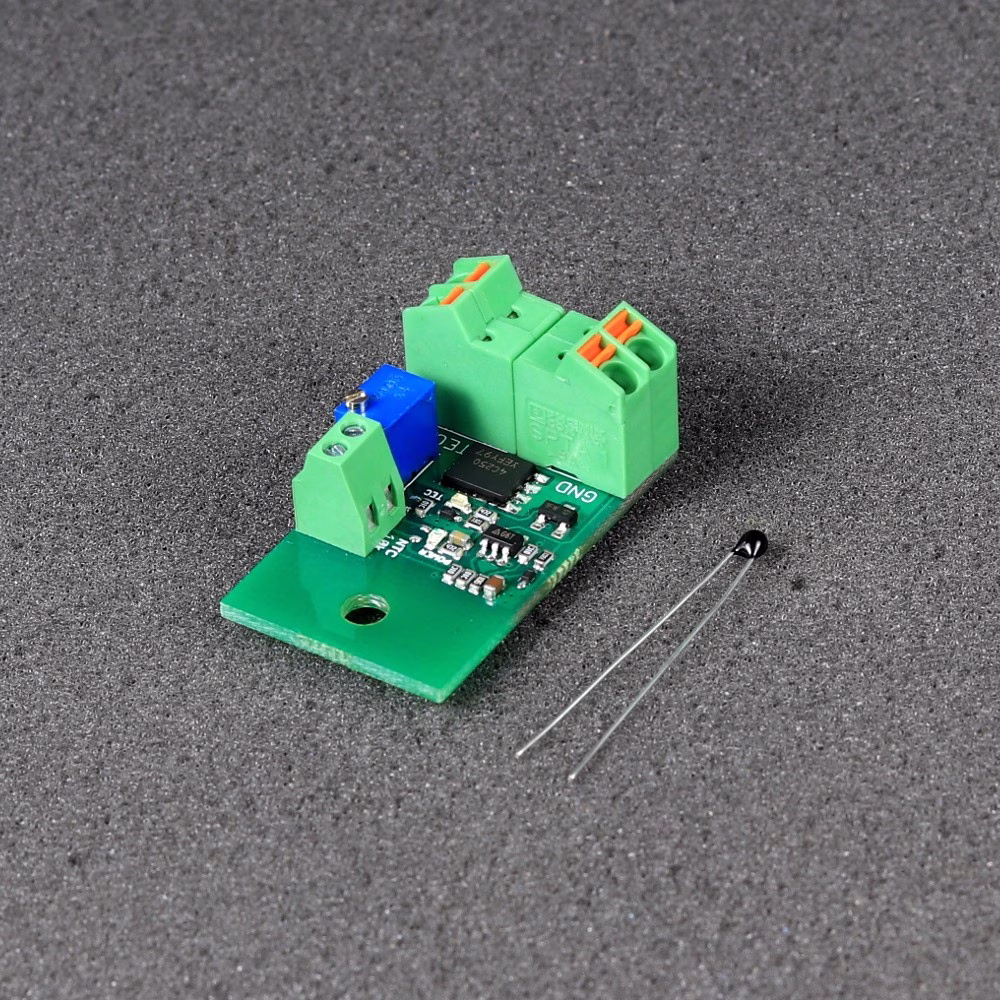

Компактные размеры и высокий рабочий ток обеспечивают возможность использования данного драйвера практически в любом проекте. Благодаря встроенному MOSFET отпадает необходимость применения термопасты и радиатора. Дополнительные монтажные отверстия, а также винтовые клеммы, значительно упрощают установку контроллера. Стабилизация температуры достигает точности ±0,4°C. Высокий ток, широкий диапазон напряжения и высокая точность – всё это в устройстве размером всего 20 x 33 мм! Драйвер работает в режиме охлаждения и использует обратную связь по напряжению с NTC-термистора. В комплекте поставляется термистор 10k NTC B3950.
Благодаря двухслойной плате и широким дорожкам возможно применение TEC-элементов с рабочим током до 20 А. Клеммы позволяют использовать максимальный ток до 9 А, поэтому при необходимости подключить более мощные элементы Пельтье провода следует припаивать непосредственно к плате драйвера.
Возможно подключение TEC последовательно или параллельно. Необходимо помнить, что для больших токов используется кабель большего сечения.
Максимальный ток, проходящий через устройство, зависит от используемого TEC-модуля. Падение напряжения на драйвере минимально, поэтому рабочий ток можно определить по маркировке TEC. Например, 12704 означает 12 В и 4 А. 12715 означает 12 В и 15 А.
