TEC-10A-24V Temperatuurcontroller

Over de TEC-10A-24V Temperatuurcontroller

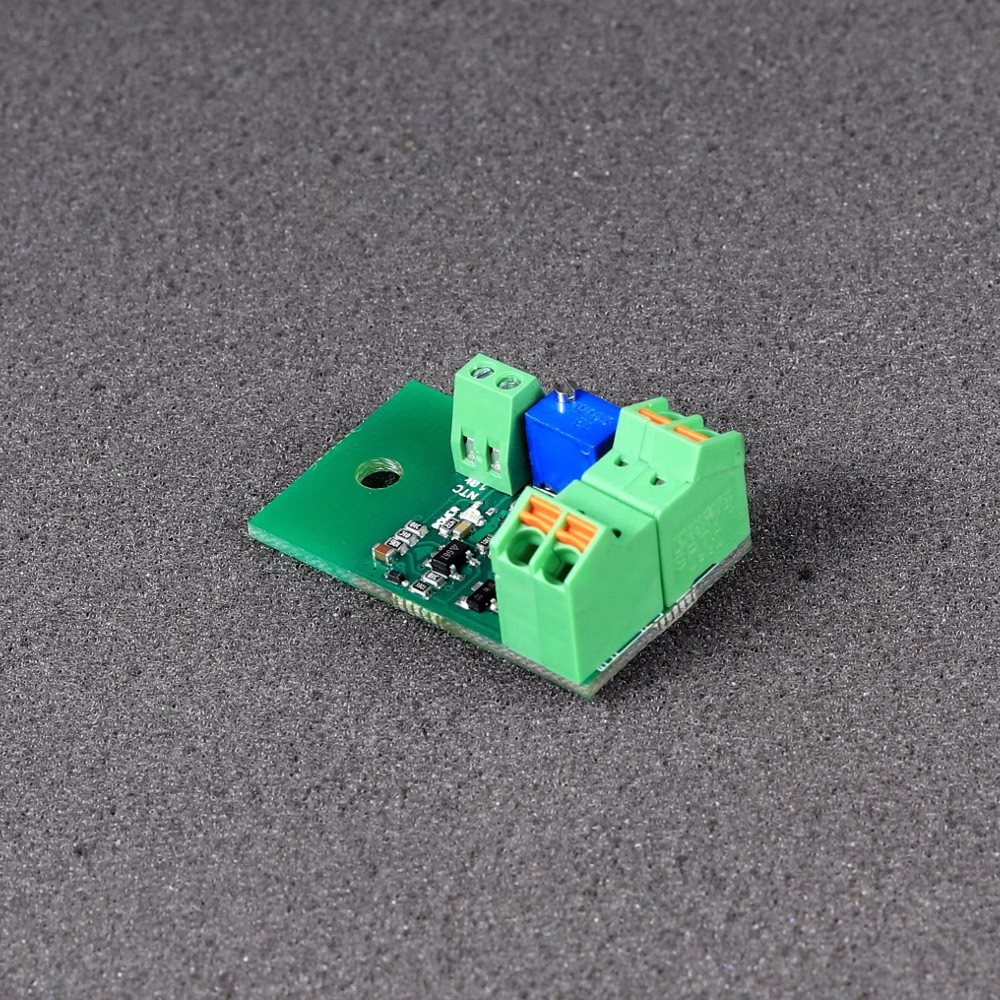

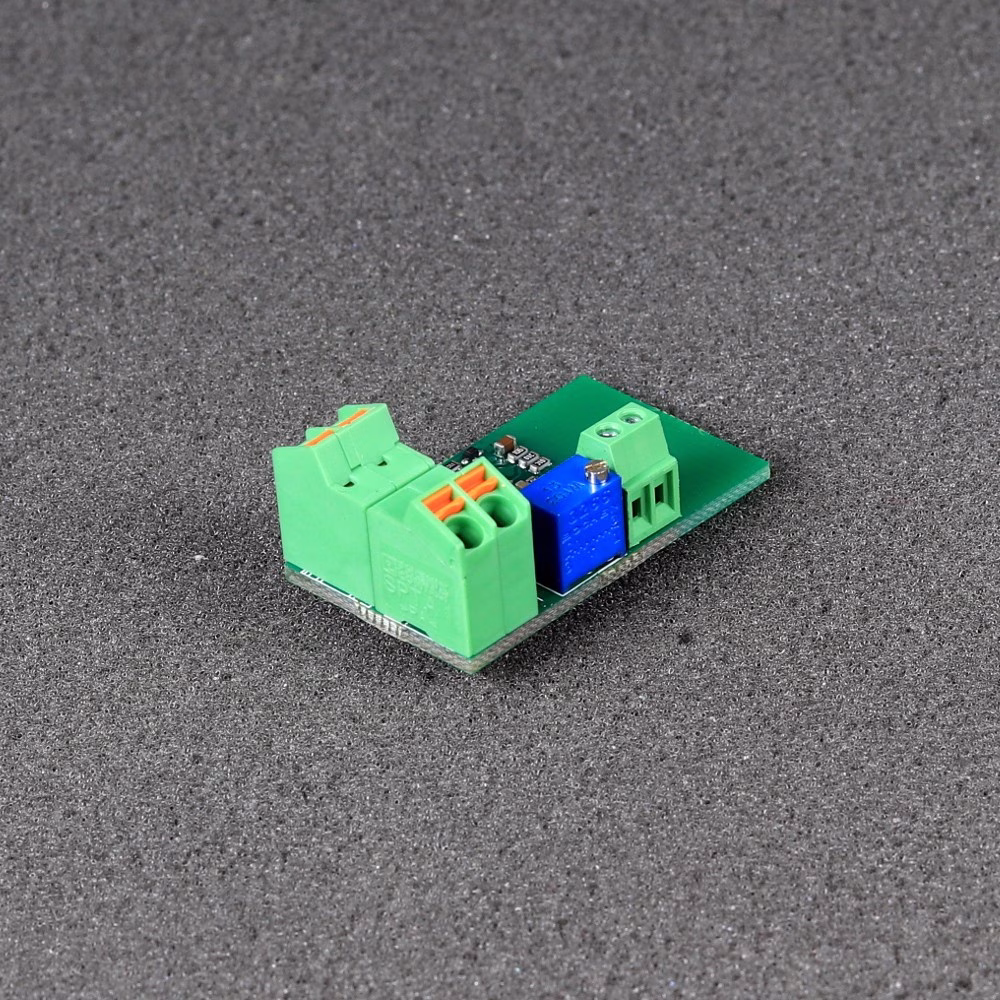

De TEC-10A-24V Temperatuurcontroller is een eenvoudige TEC-controller bestaande uit analoge componenten en een zeer kleine printplaat (PCB).

Het compacte formaat en de hoge bedrijfsstromen maken het mogelijk deze driver in vrijwel elk project te gebruiken. Dankzij de ingebouwde MOSFET hoeft de gebruiker geen thermische pasta of koellichaam toe te passen. Extra bevestigingsgaten en de draadconnector maken de montage van de controller nog eenvoudiger. Temperatuurstabilisatie bereikt een nauwkeurigheid van ±0,4 graden Celsius. Hoge stroomsterkte, breed spanningsbereik en hoge nauwkeurigheid in een apparaat van slechts 20 x 33 mm! De driver werkt in koelmodus en maakt gebruik van spanningsfeedback van een NTC-thermistor. Eén 10k NTC B3950-thermistor wordt meegeleverd met de temperatuurcontroller.

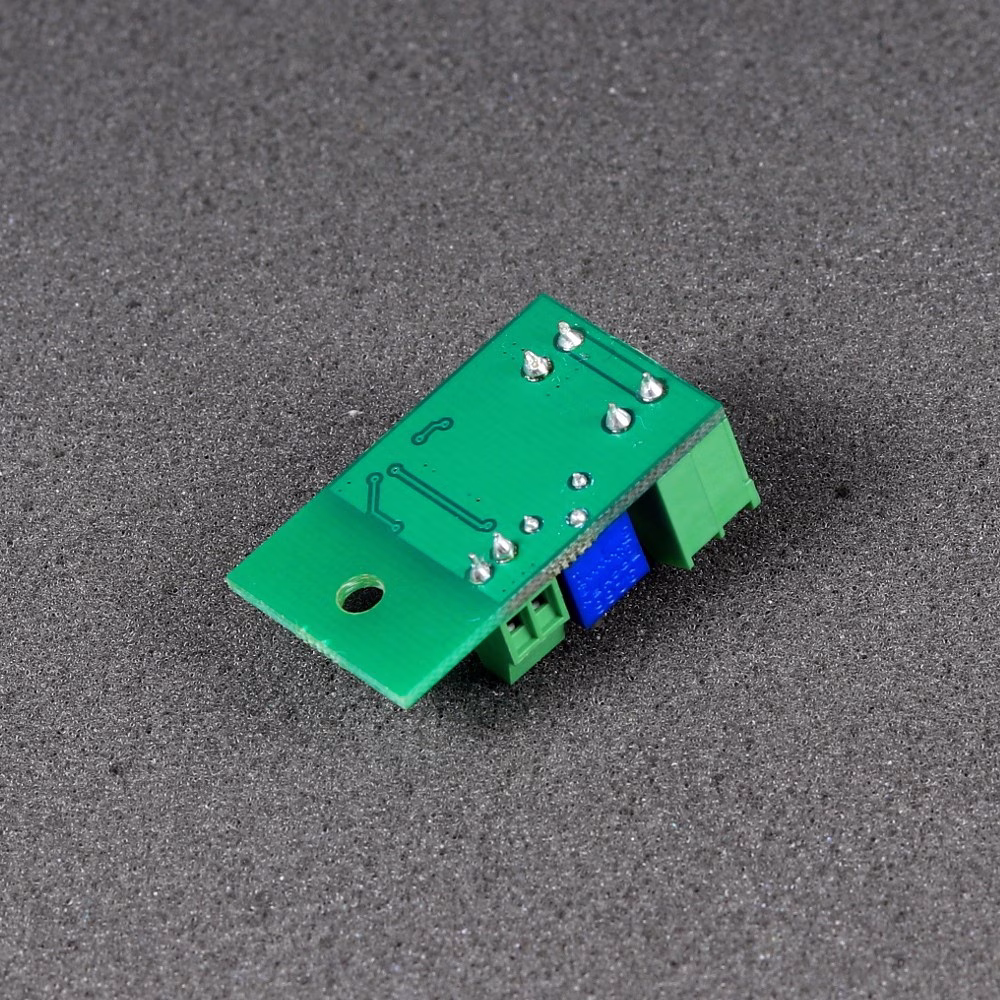

Dankzij de dubbelzijdige printplaat en brede banen is het mogelijk om TEC’s tot 20 A te gebruiken. De connectoren maken een maximale stroom van 9 A mogelijk. Indien er echter grotere Peltier-elementen van stroom moeten worden voorzien, dienen de draden direct op de printplaat van de driver te worden gesoldeerd.

Het is mogelijk om TEC's parallel of in serie te schakelen. Houd er rekening mee dat hoge stromen juiste bedrading met kabels van grotere doorsnede vereisen.

De maximale stroom die door het apparaat vloeit, is afhankelijk van de gebruikte TEC. De spanningsval over de driver is zeer gering, zodat de stroom kan worden voorspeld aan de hand van de aanduidingen op de TEC. Bijvoorbeeld, 12704 betekent 12 V en 4 A. 12715 betekent 12 V en 15 A.
