Controllore di Temperatura TEC-10A-24V

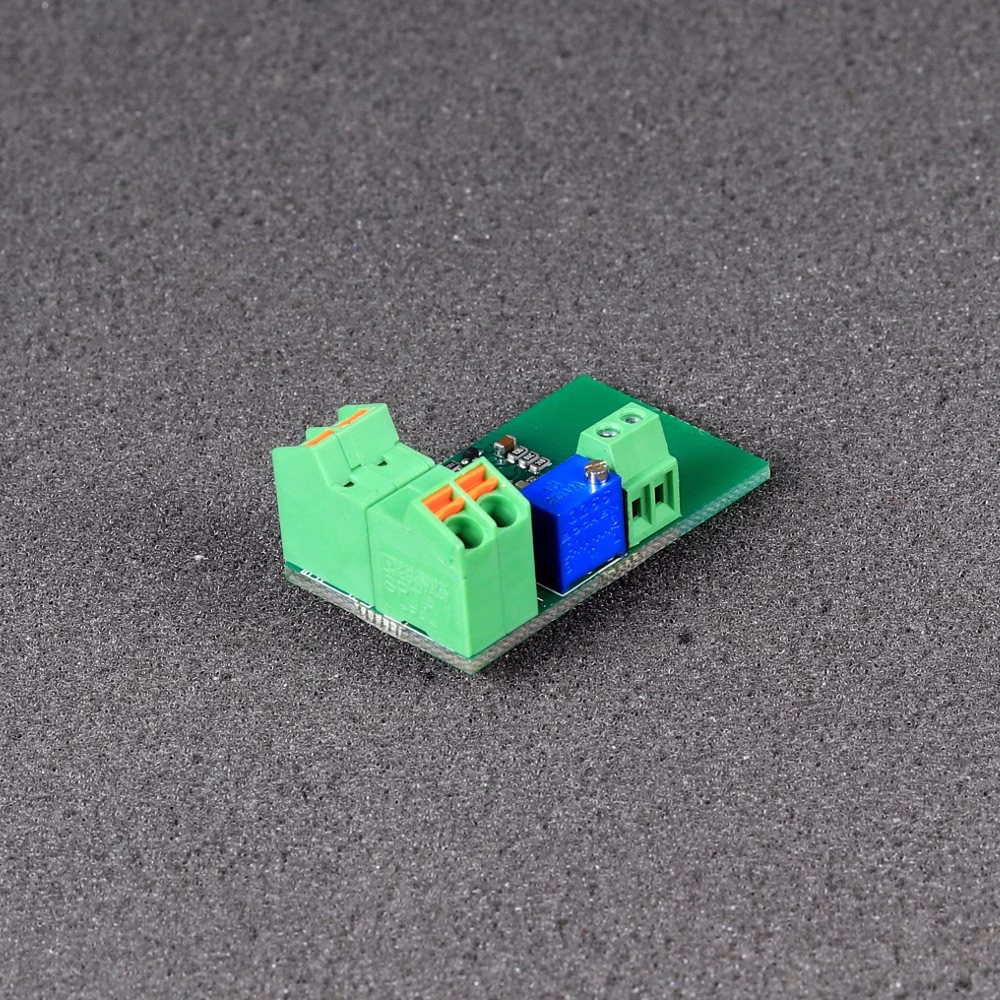

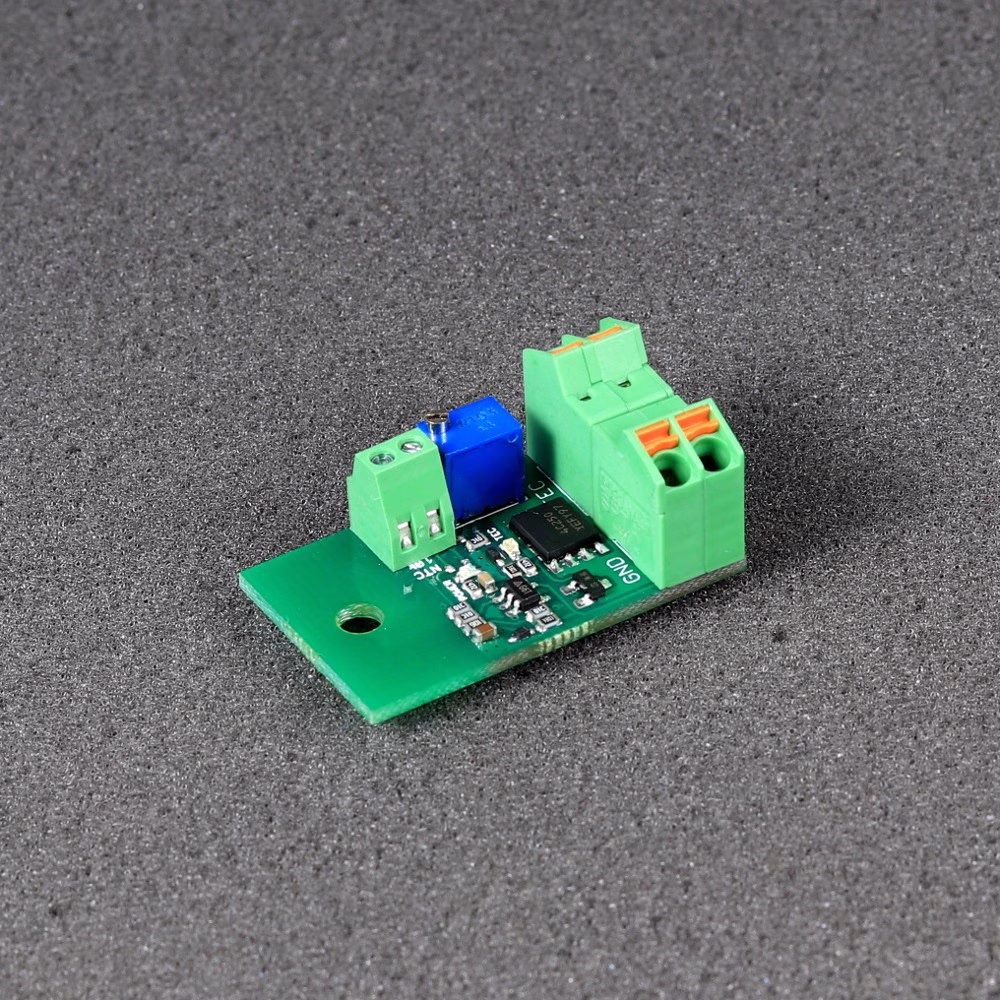

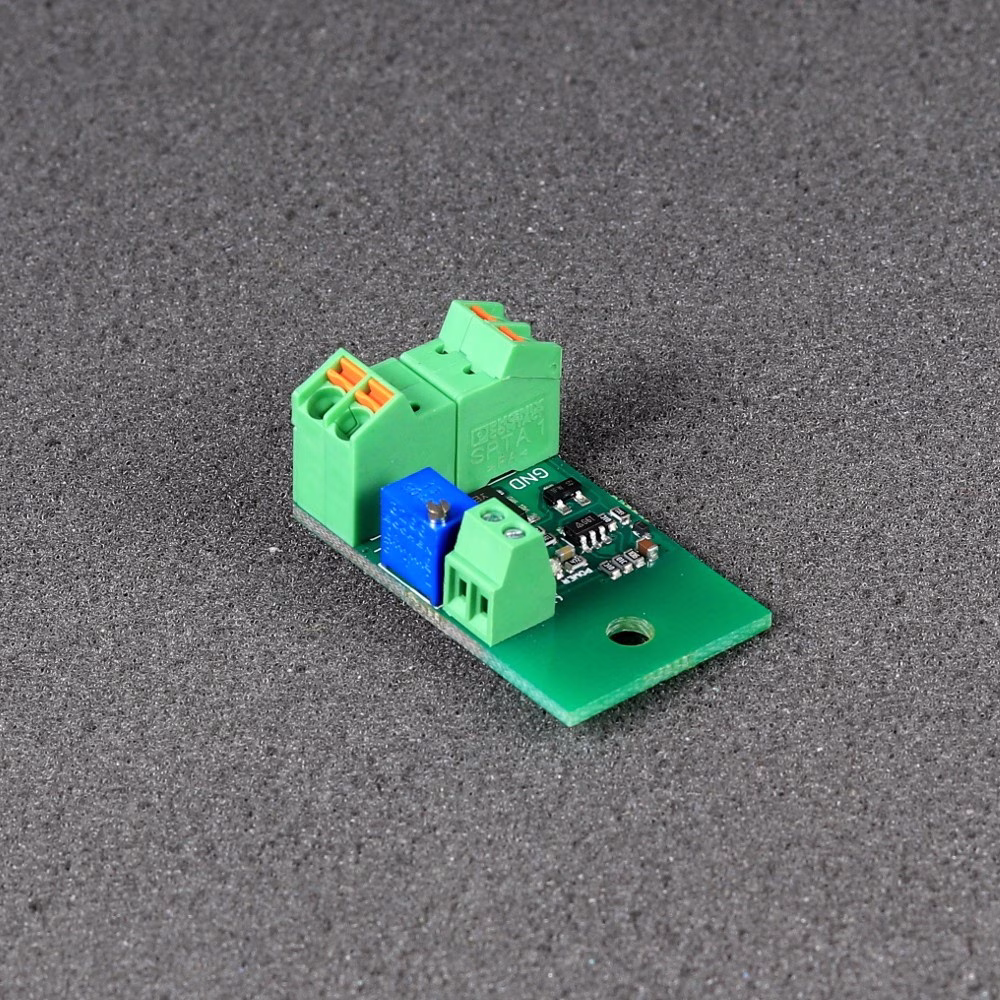

Il Controllore di Temperatura TEC-10A-24V è un semplice regolatore TEC composto da elementi analogici e da un PCB di dimensioni molto ridotte.
Descrizione del prodotto
Informazioni sul Controllore di Temperatura TEC-10A-24V
Il Controllore di Temperatura TEC-10A-24V è un semplice regolatore TEC composto da elementi analogici e da un PCB di dimensioni molto ridotte.
Le dimensioni compatte e le elevate correnti operative permettono di utilizzare questo driver in quasi qualsiasi progetto. Grazie al MOSFET integrato non è necessario applicare pasta termica né dissipatore. Ulteriori fori di fissaggio, nonché il connettore per cavi, semplificano ulteriormente il montaggio del controllore. La stabilizzazione della temperatura raggiunge una precisione di ±0,4 gradi Celsius. Corrente elevata, ampio intervallo di tensione e alta precisione in un dispositivo di soli 20 x 33 mm! Il driver opera in modalità di raffreddamento e utilizza il feedback di tensione da un termistore NTC. Un termistore 10k NTC B3950 è incluso con il controllore di temperatura.
Grazie a una scheda a doppio strato e a piste larghe, è possibile utilizzare TEC fino a 20 A. I connettori permettono l'utilizzo di una corrente massima di 9 A; quindi, se è necessario alimentare celle di Peltier di maggiore potenza, i cavi devono essere saldati direttamente sul PCB del driver.
È possibile collegare i moduli TEC in parallelo o in serie. Si ricorda che per correnti elevate sono necessari cablaggi idonei con cavi di maggiore sezione.
La corrente massima che attraversa il dispositivo dipende dal tipo di modulo TEC utilizzato. La caduta di tensione sul driver è molto bassa, quindi la corrente può essere determinata leggendo le sigle dei moduli TEC. Ad esempio, 12704 indica 12 V e 4 A. 12715 indica 12 V e 15 A.
