TEC-10A-24V lämpötilaohjain

Tietoa TEC-10A-24V lämpötilaohjaimesta

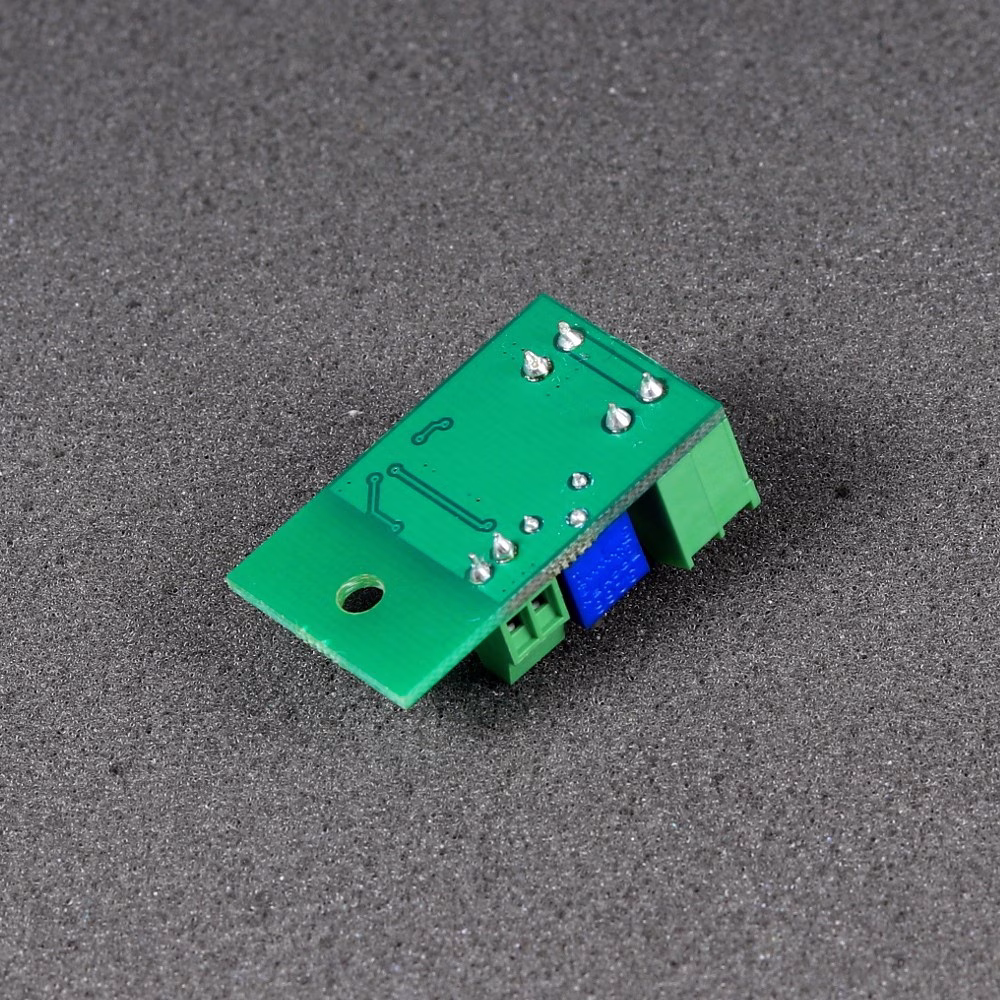

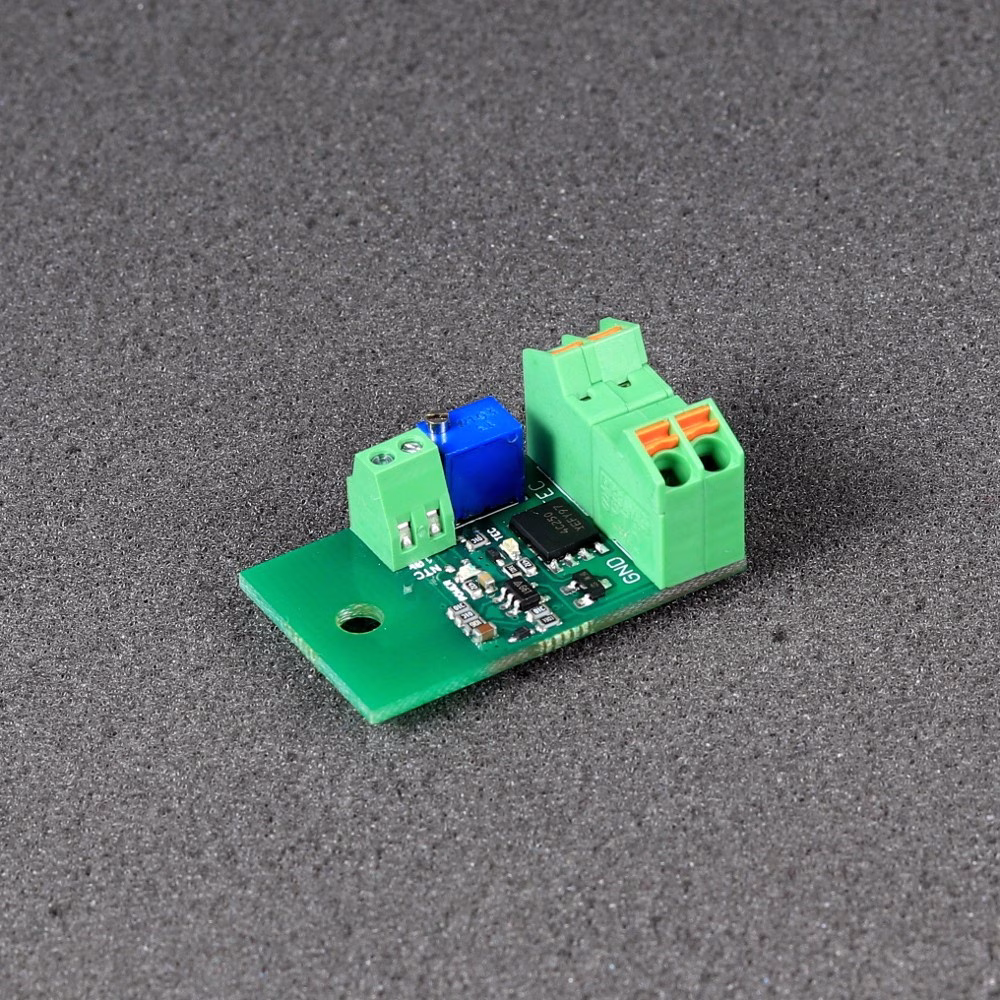

TEC-10A-24V lämpötilaohjain on yksinkertainen TEC-säädin, joka koostuu analogisista komponenteista ja erittäin pienestä piirilevystä (PCB).

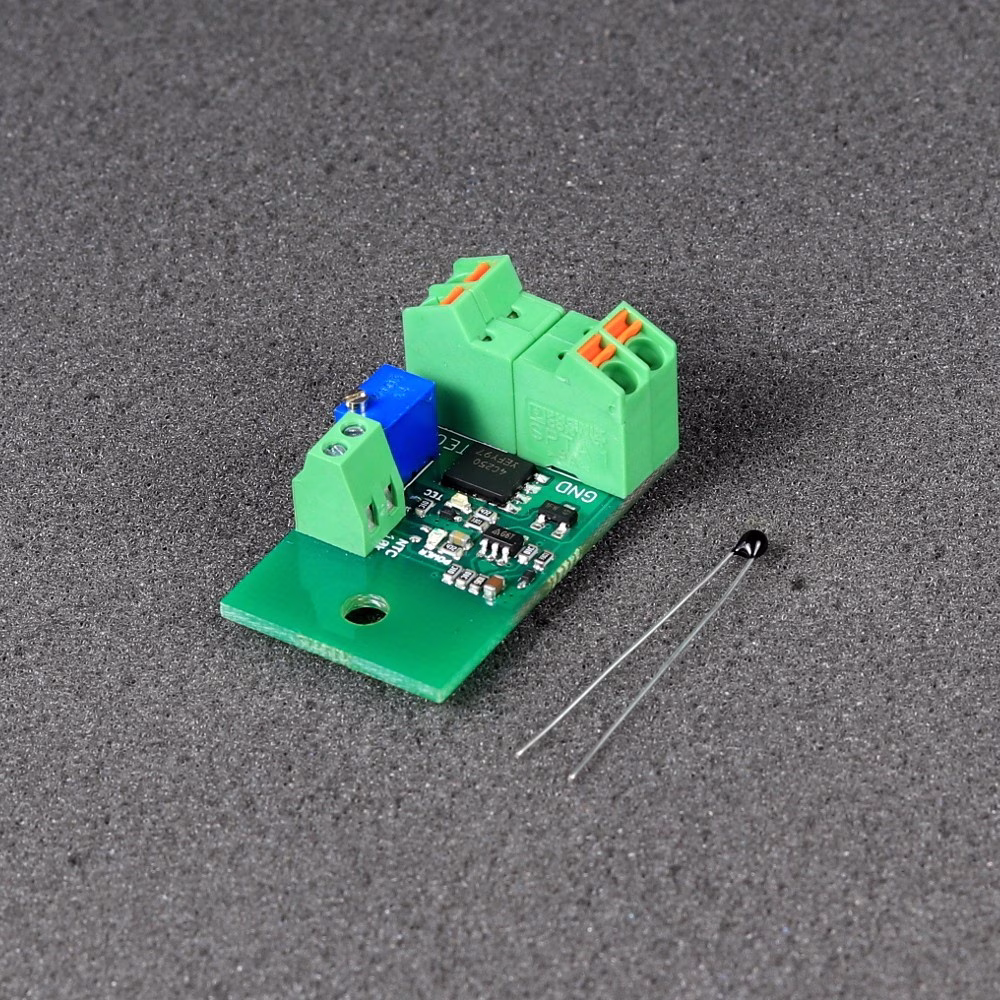

Kompakti koko ja suuret käyttövirrat mahdollistavat tämän ohjaimen käytön lähes kaikissa projekteissa. Sisäänrakennetun MOSFETin ansiosta käyttäjän ei tarvitse käyttää lämpötahnaa tai jäähdytysripoja. Lisäkiinnitysreiät sekä johtoliitin helpottavat ohjaimen asennusta entisestään. Lämpötilan stabilointi saavuttaa tarkkuuden +-0,4 astetta Celsius. Suuri virta, laaja käyttöjännitealue ja korkea tarkkuus vain 20 x 33 mm kokoisessa laitteessa! Ohjain toimii jäähdytyksessä ja käyttää jännitepalautetta NTC-lämpötila-anturilta. Mukana toimitetaan yksi 10k NTC B3950 lämpötila-anturi.

Kaksikerroksisen piirilevyn ja leveiden johtimien ansiosta on mahdollista käyttää jopa 20 A TEC-elementtejä. Liittimet mahdollistavat maksimissaan 9 A virran käytön, joten mikäli on tarve syöttää suurempia Peltier-elementtejä, johdot tulisi juottaa suoraan ohjaimen piirilevyyn.

TEC-elementtejä voidaan kytkeä rinnakkain tai sarjaan. Muistathan, että suuri virta vaatii asianmukaiset kytkennät suuremmilla johdinpoikkipinnoilla.

Laitteen läpi kulkeva maksimivirta riippuu käytetystä TEC-elementistä. Ohjaimen jännitehäviö on erittäin pieni, joten virta voidaan arvioida lukemalla TEC:n merkinnät. Esimerkiksi 12704 tarkoittaa 12 V ja 4 A. 12715 tarkoittaa 12 V ja 15 A.
