LPLDD-5A-12V-TP-H Laserdiodentreiber
Der LPLDD-5A-12V-TP-H Laserdiodentreiber ist ein leistungsstarker, vielseitiger Treiber, der mit Eingangsspannungen von 7,5 V bis 35 V, einschließlich 12 V und 24 V, kompatibel ist. Er unterstützt einen maximalen Strom von 10 A und Modulationsfrequenzen bis zu 100 kHz. Dieser Treiber ist mit einer Vielzahl von Laserdioden kompatibel und bietet flexible Modulationsoptionen, einschließlich TTL-, analoger und kombinierter Modi. Die -H Version verfügt über einen zusätzlichen Kühlkörper für verbesserte Kühlung und einfachere Montage, was optimale Leistung und Langlebigkeit gewährleistet.
Download
Mengenrabatt
| Menge | Preis | Rabatt | Sie sparen |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Bis zu $19.80 |
| 5 | $84.15 | $14.85 | Bis zu $74.25 |
| 25 | $79.20 | $19.80 | Bis zu $495.00 |
| 50 | $59.40 | $39.60 | Bis zu $1,980.00 |
| 100 | $54.45 | $44.55 | Bis zu $4,455.00 |
Produktbeschreibung
Der LPLDD-5A-12V-TP-H Laserdiodentreiber ist eine vielseitige und leistungsstarke Lösung, die für Eingangsspannungen von 7,5 V bis 35 V, einschließlich 12 V und 24 V, ausgelegt ist. Dieser fortschrittliche Laserdiodentreiber ist eine neue Iteration unserer Produktlinie und nun mit einem Thermoschutz ausgestattet, um einen optimalen Betrieb zu gewährleisten und die Laserdioden vor Überhitzung zu schützen. Mit einer maximalen Stromkapazität von bis zu 5 A kann der Treiber den durch die Diode fließenden Strom mit Frequenzen bis zu 100 kHz modulieren.
Der LPLDD-5A-12V-TP Treiber ist kompatibel mit Laserdioden mit Wellenlängen wie 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm und 980 nm, wodurch ein breites Spektrum verfügbarer Optionen abgedeckt wird.
Zusätzlich bietet dieser Treiber flexible Modulationsmöglichkeiten und ermöglicht es dem Anwender, zwischen TTL-, analoger oder kombinierter Signalmodulation zu wählen.

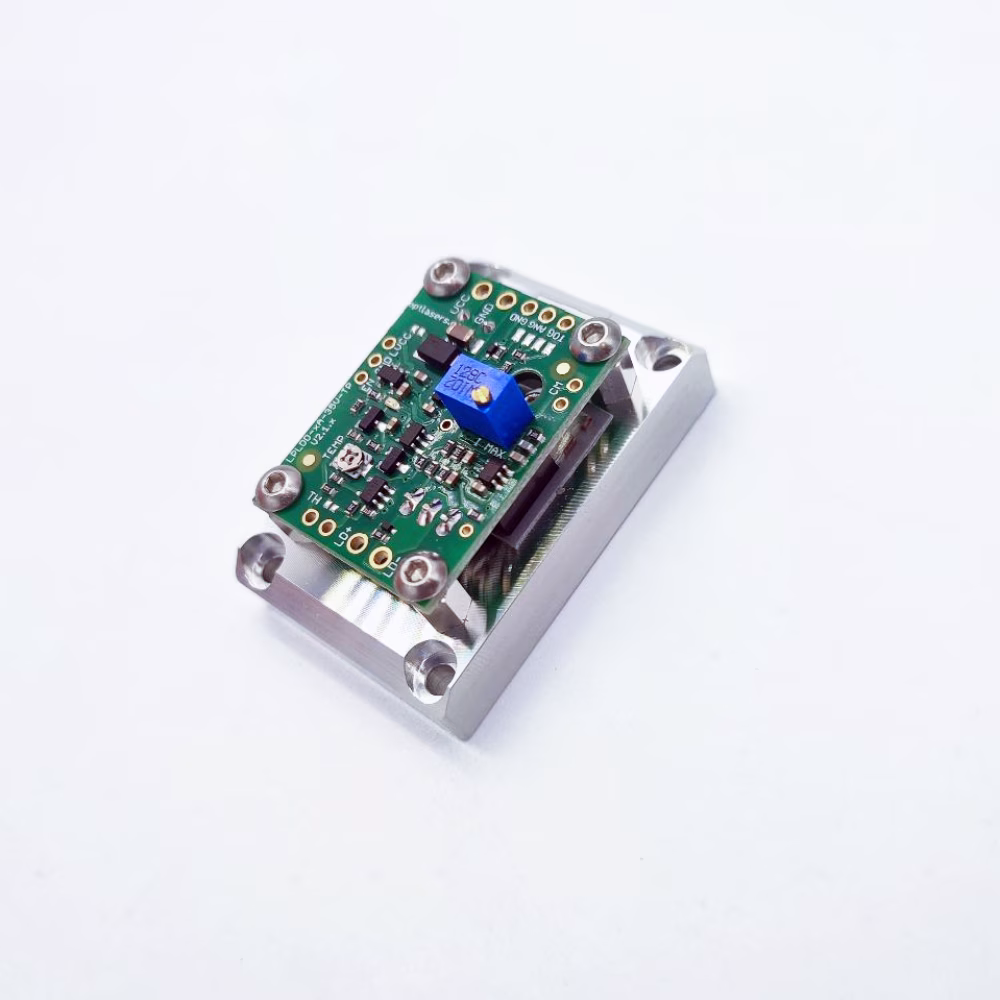

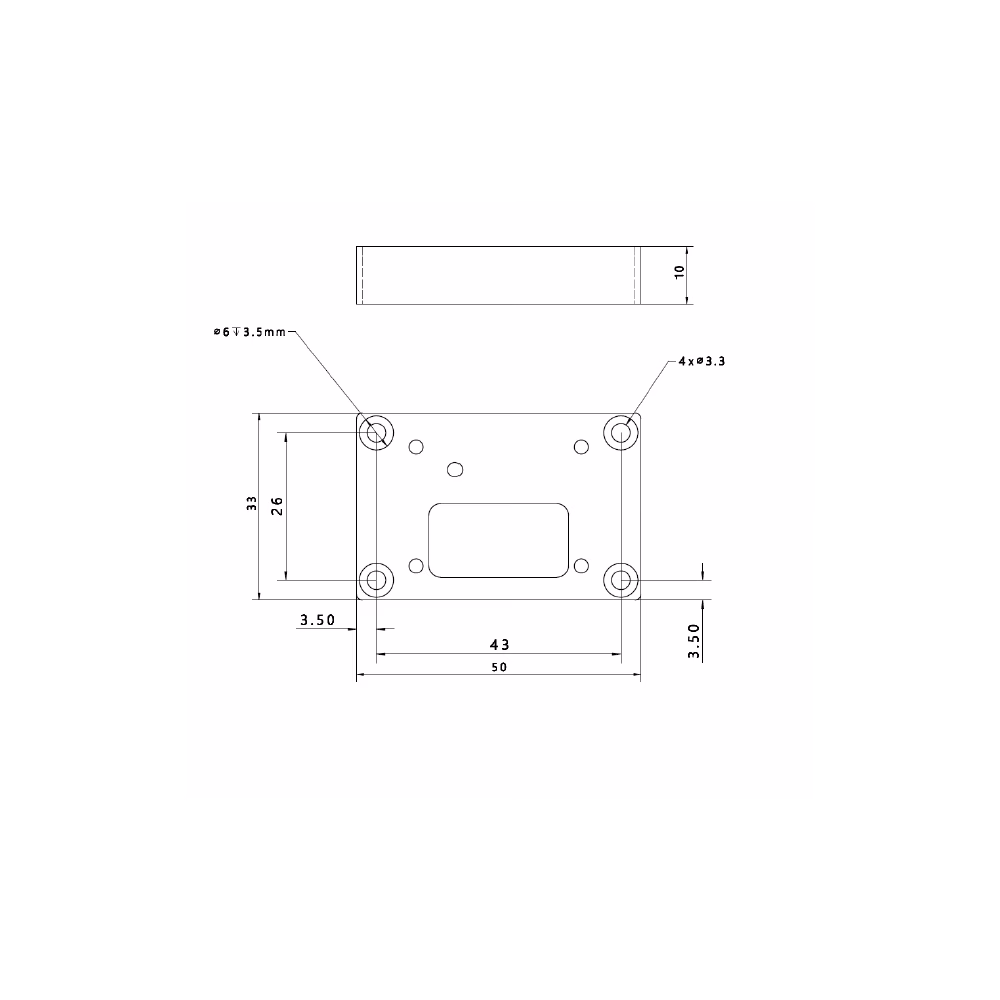

Die -H Version dieses Treibers verfügt über einen zusätzlichen Kühlkörper, der eine einfachere Installation und eine verbesserte Kühlung ermöglicht und so die Lebensdauer und Stabilität des Treibers während des Betriebs weiter erhöht.
Eigenschaften:
- Großer Eingangsspannungsbereich
- Mehrere Steuerungsoptionen, einschließlich proportionaler, PWM- und Kombination beider Steuerarten
- Hervorragende Rauschzahl
- Hohe Bandbreite
- Kurze Anstiegs- und Abfallzeiten
- Mehrere Stromausgangsoptionen
Ausgangsstrom-Versionen:
| Variante | Versorgungsspannung[1] | Strommessverhältnis | -3 dB Bandbreite [kHz] | Anstiegs-/Abfallzeit [ns] | Rauschen [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Die Logikversorgung sollte im Bereich von 7,5 V – 35 V liegen
Stromversorgung

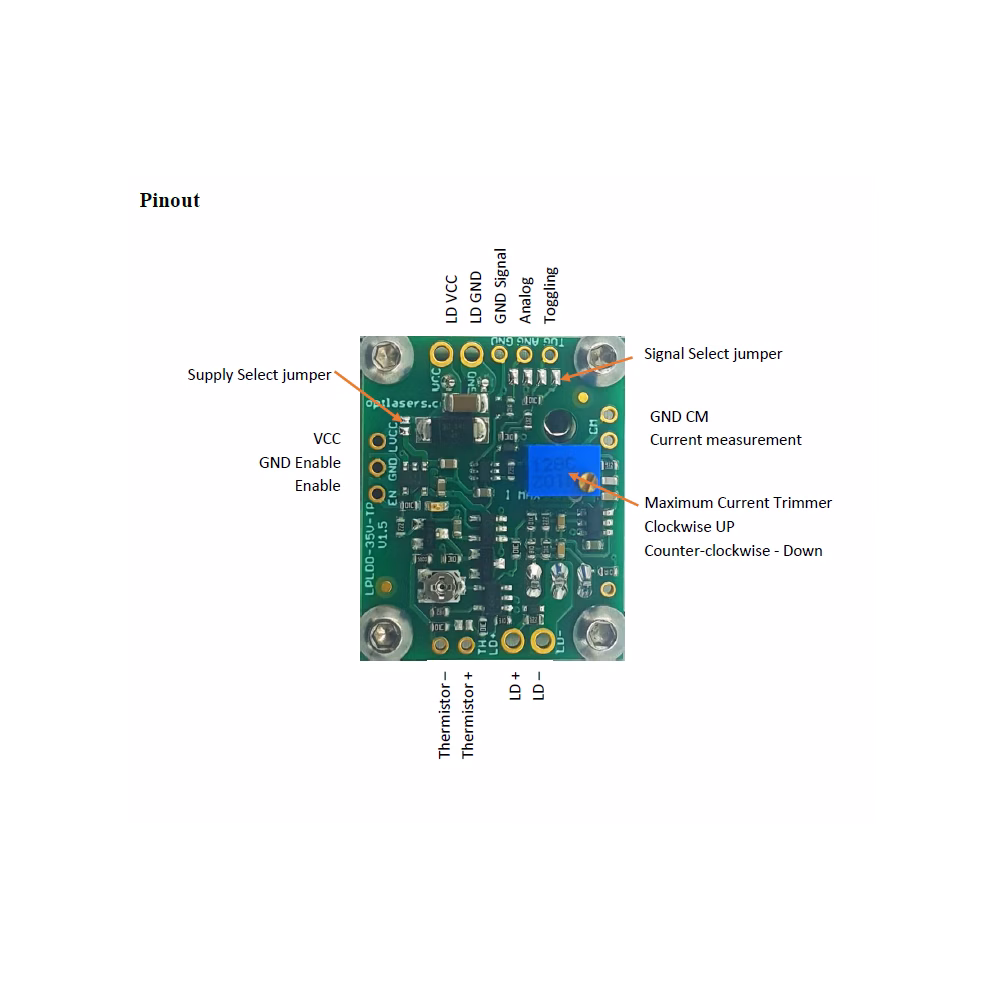

Wenn Sie sowohl die Laserdioden als auch den Treiber mit einer einzigen Stromversorgung im Bereich von 7,5 - 35 V DC betreiben, sollte der LD VCC Jumper verbunden sein.
Im Falle der Versorgung einer Diode mit niedriger Spannung, z.B. 3 V, sollte man zwei separate Netzteile verwenden und der VLD Jumper muss getrennt werden.
Der Treiber muss mit einer Spannung im Bereich von 7,5 - 35 V DC betrieben werden und die Laserdioden müssen mit einer Versorgungsspannung im Bereich von 3,3 V - 35 V DC angeschlossen werden.
Dieses Feature ermöglicht es, Ihre Laserdioden mit niedriger Spannung zu versorgen, wodurch die vom Treiber erzeugte Verlustleistung reduziert wird.
Modulationseingänge
Die Modulationseingänge akzeptieren 0-5V Signale
Analoge Modulation bedeutet, dass bei Verwendung von 2,5 V am ANG-Eingang 50 % Ausgangsleistung erreicht werden. Analog erhalten Sie mit 4 V eine Ausgangsleistung von 80 % usw.
Der Modulationseingang kann als PWM verwendet werden. Das bedeutet, dass mit einem Tastverhältnis von 50 % eine Ausgangsleistung von 50 % erreicht wird.
Der Modulationseingang des Treibers ist durch eine 5V1 Zenerdiode geschützt. Dennoch sollte keine Modulationsspannung über 5 V verwendet werden.
Thermoschutz
Der Treiber verfügt über ein Thermoschutzsystem, das die Laserdioden vor Überhitzung schützt.

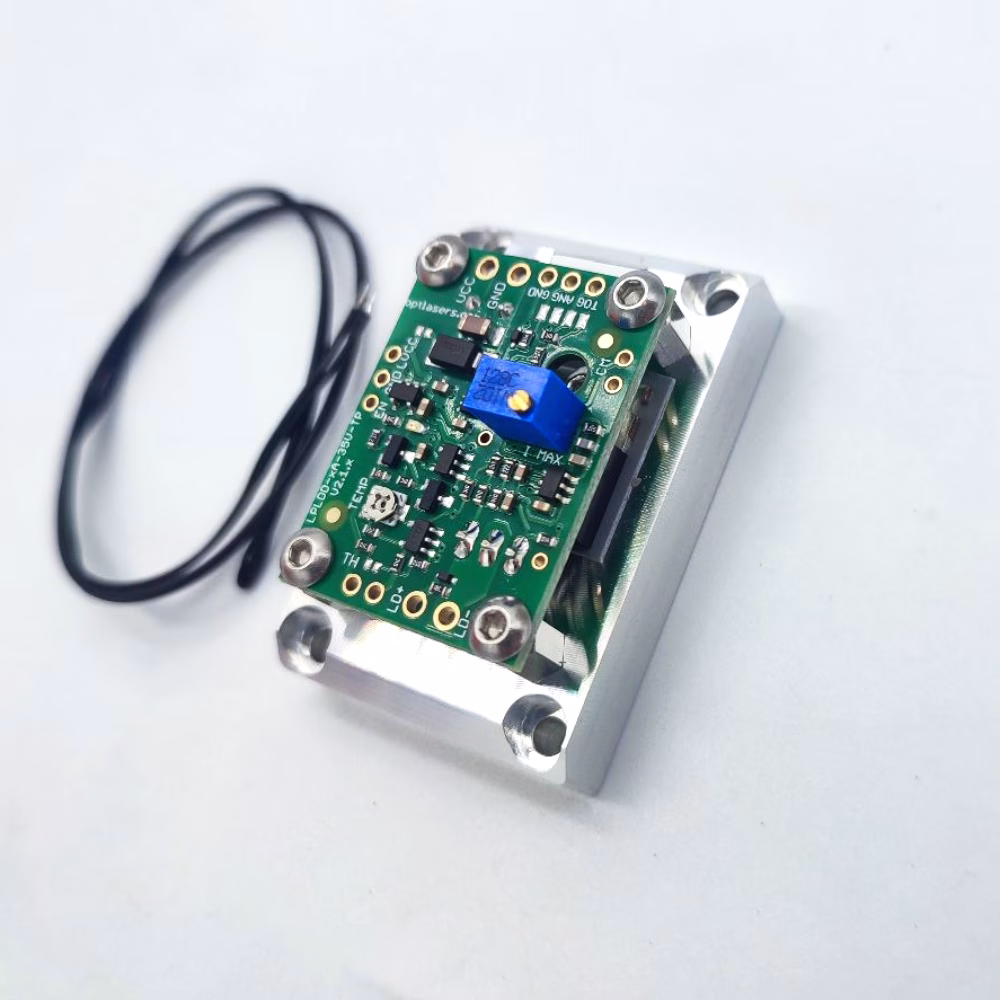

Das Thermoschutzsystem ist für den Betrieb mit einem NTC 10kΩ, β=3950 Thermistor ausgelegt.
Die Temperatur, bei der der Schutz eingreift, kann im Bereich von 10 - 50 °C mit einem Trimmer eingestellt werden.
Beispielhafter Test
Der Test wurde durchgeführt mit:
- LPLDD-5A-35V-TP Treiber
- 6 W Siliziumdiode (bei 5A)
- Diode direkt am Treiber verlötet
- 4 V Eingangsspannung (10 kHz @ 5 % Tastverhältnis)
