LPLDD-5A-12V-TP-H Driver de Diode Laser
Le LPLDD-5A-12V-TP-H Laser Diode Driver est un driver haute performance, polyvalent, compatible avec des tensions d’entrée de 7,5 V à 35 V, incluant 12 V et 24 V. Il prend en charge un courant maximal de 10A et des fréquences de modulation jusqu’à 100 kHz. Ce driver est compatible avec une vaste gamme de diodes laser et propose des options de modulation flexibles, incluant les modes TTL, analogique et combiné. La version -H dispose d’un dissipateur thermique additionnel pour un refroidissement accru et une installation simplifiée, garantissant performance optimale et longévité.
Téléchargement
Remise sur la quantité
| Quantité | Prix | Remise | Vous économisez |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Jusqu'à $19.80 |
| 5 | $84.15 | $14.85 | Jusqu'à $74.25 |
| 25 | $79.20 | $19.80 | Jusqu'à $495.00 |
| 50 | $59.40 | $39.60 | Jusqu'à $1,980.00 |
| 100 | $54.45 | $44.55 | Jusqu'à $4,455.00 |
Description du produit
Le LPLDD-5A-12V-TP-H Laser Diode Driver est une solution polyvalente et haute performance conçue pour fonctionner avec des tensions d’entrée allant de 7,5 V à 35 V, incluant 12 V et 24 V. Ce driver de diode laser avancé est une nouvelle itération de notre gamme, désormais équipée d'une protection thermique garantissant un fonctionnement optimal et protégeant la diode laser contre la surchauffe. Avec une capacité de courant maximum allant jusqu'à 5 A, le driver permet de moduler le courant traversant la diode à des fréquences allant jusqu'à 100 kHz.
Le driver LPLDD-5A-12V-TP est compatible avec des diodes laser de longueurs d’onde telles que 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm et 980 nm, couvrant ainsi un large éventail d’options disponibles.
En outre, ce driver propose des options de modulation flexibles, permettant de sélectionner entre les modes de modulation par signal TTL, analogique ou combiné.

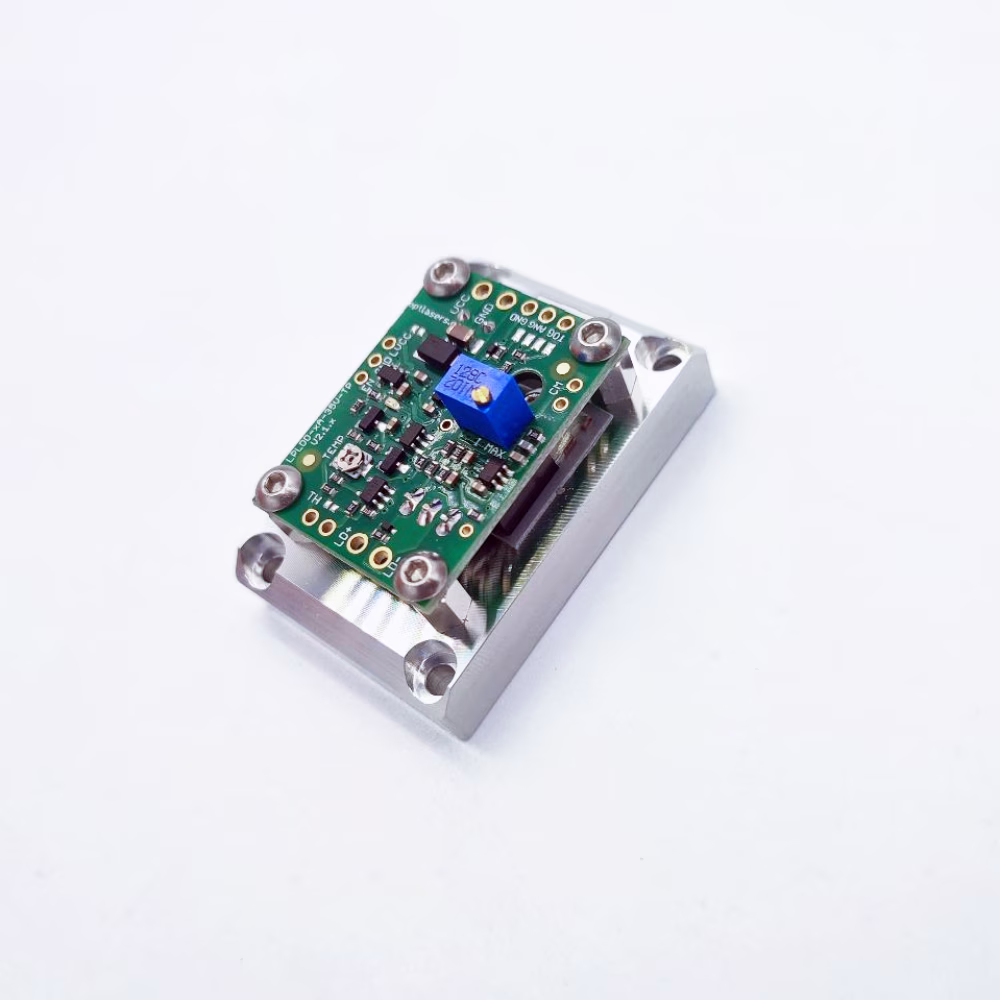

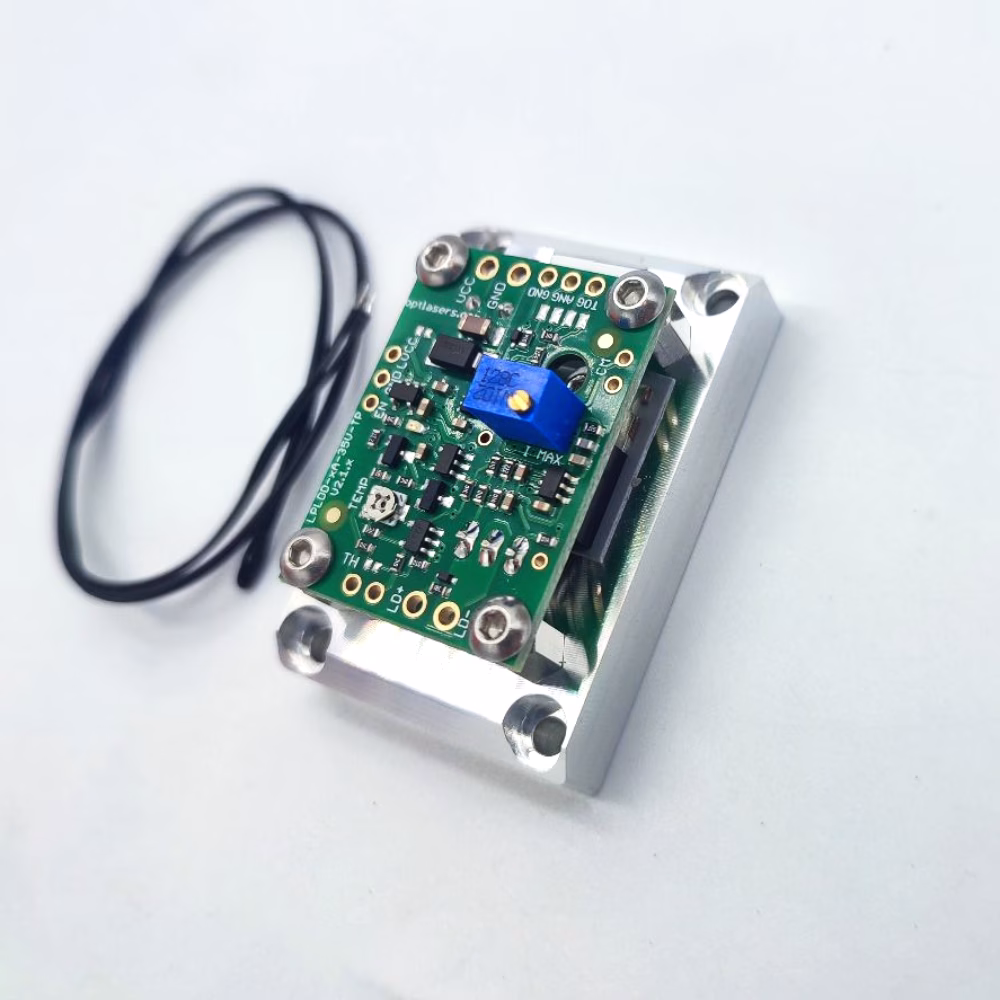

La version -H de ce driver est équipée d’un dissipateur thermique additionnel, facilitant l’installation et le refroidissement, contribuant ainsi à la longévité et à la stabilité du driver durant l’utilisation.
Caractéristiques :
- Large plage de tension d’entrée
- Options de contrôle multiples incluant proportionnel, PWM et combinaison des deux
- Excellente figure de bruit
- Large bande passante
- Temps de montée et de descente courts
- Multiples options de courant de sortie
Versions de courant de sortie :
| Version | Tension d’alimentation[1] | Rapport de mesure du courant | Bande passante -3 dB [kHz] | Temps de montée/descente [ns] | Bruit [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] L'alimentation logique doit être comprise entre 7,5 V et 35 V
Alimentation

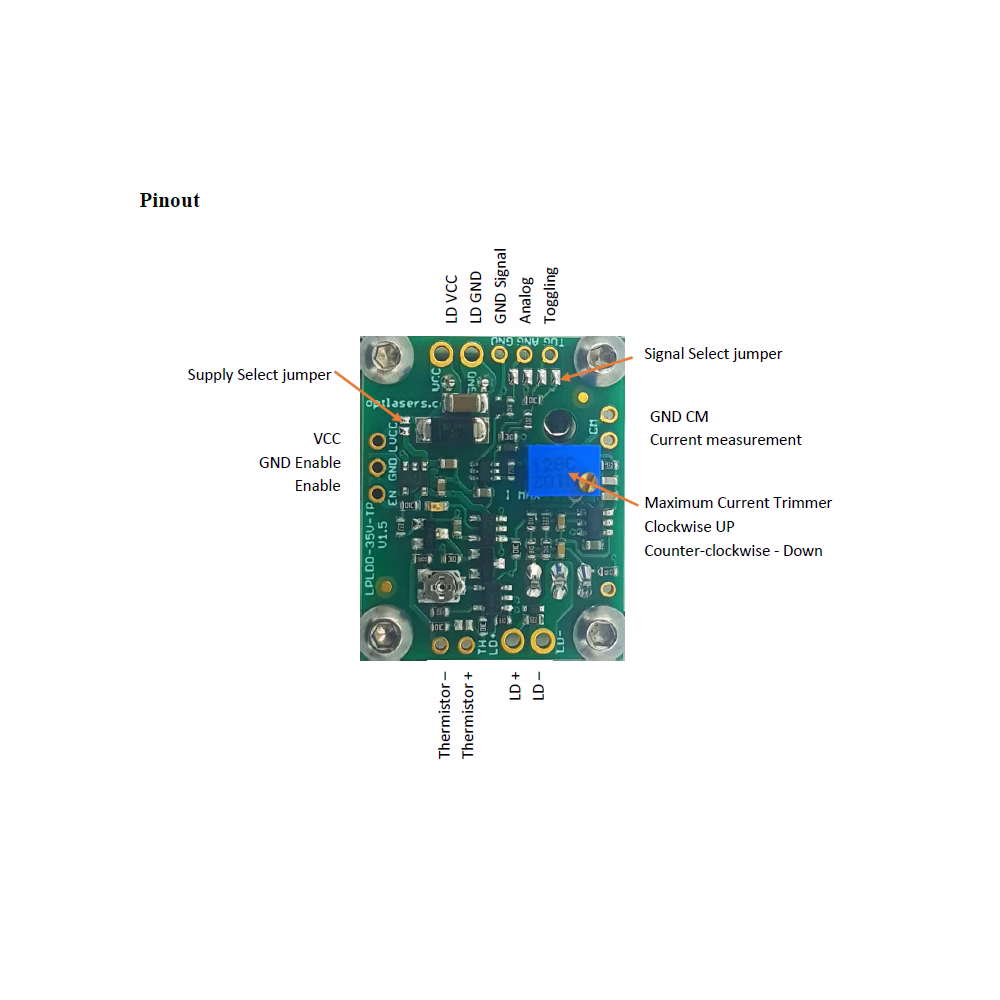

Lorsque vous alimentez la diode laser et le driver à partir d’une seule alimentation dans la plage 7,5 - 35V DC, le cavalier LD VCC doit être connecté.
Dans le cas d'une alimentation à basse tension, c’est-à-dire 3 V, il convient d’utiliser deux alimentations et de déconnecter le cavalier VLD.
Le driver doit être alimenté avec une tension dans la plage 7,5 - 35 V DC et la diode laser doit être connectée à une alimentation comprise entre 3,3 V et 35 V DC.
Cette fonctionnalité permet d’alimenter votre diode laser avec une basse tension, ce qui réduit ainsi la dissipation thermique produite par le driver.
Entrées de modulation
Les entrées de modulation acceptent des signaux 0-5V
La modulation analogique signifie qu’en utilisant 2,5 V sur l’entrée ANG, vous obtenez 50 % de la puissance de sortie ; analogiquement, en appliquant 4 V, vous obtenez 80 % de la puissance de sortie, etc.
L’entrée de basculement peut être utilisée en mode PWM. Cela signifie qu’avec un rapport cyclique de 50 %, vous obtenez 50 % de la puissance de sortie.
L’entrée de modulation du driver est protégée par une diode Zener 5V1. Néanmoins, il ne faut pas utiliser une tension de modulation supérieure à 5 V.
Protection thermique
Le driver dispose d’un système de protection thermique qui protège la diode laser contre la surchauffe.
Le système de protection thermique est conçu pour fonctionner avec une thermistance NTC 10kΩ, β=3950.
La température à laquelle la protection intervient peut être réglée dans la plage de 10 à 50 °C à l’aide d’un trimmer.
Test exemplaire
Le test a été réalisé avec :
- driver LPLDD-5A-35V-TP
- diode en silicium 6 W (à 5A)
- diode soudée directement sur le driver
- tension d’alimentation de 4 V (10 kHz @ 5 % de rapport cyclique)
