LPLDD-5A-12V-TP-H 레이저 다이오드 드라이버

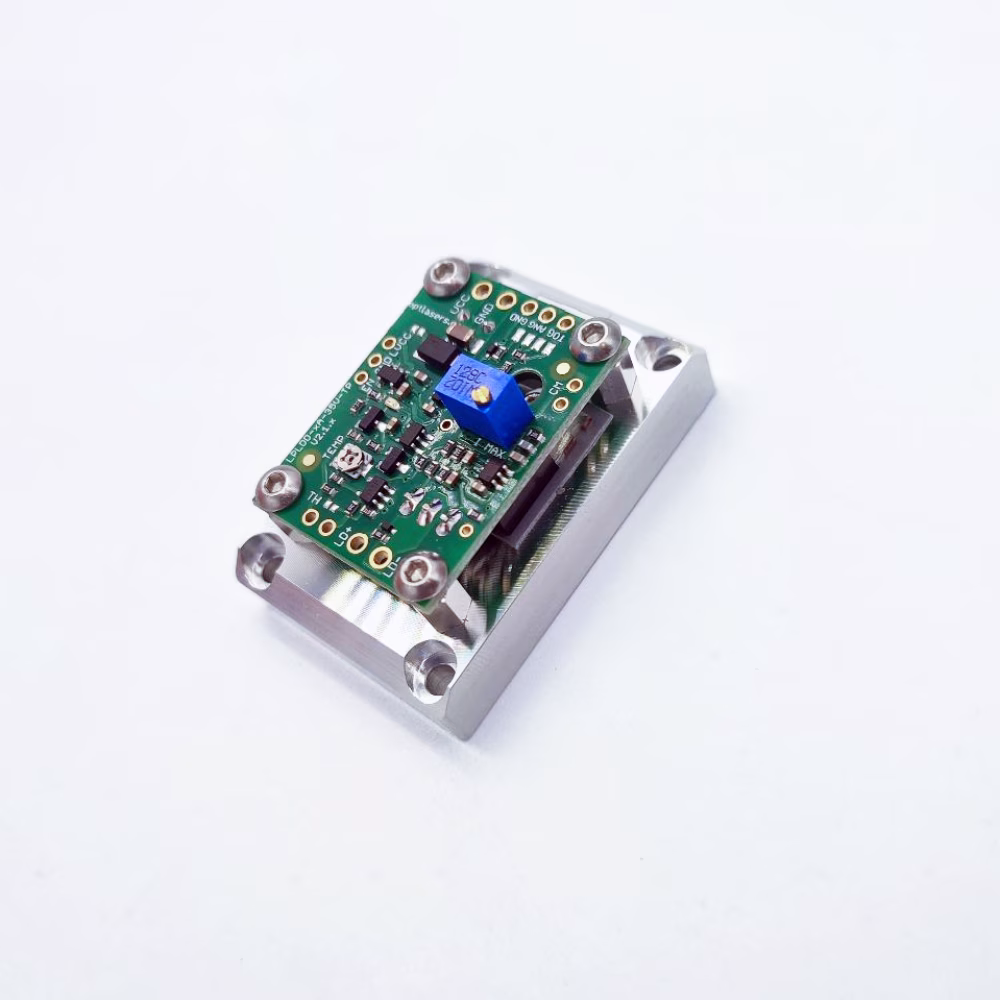

LPLDD-5A-12V-TP-H 레이저 다이오드 드라이버는 7.5V에서 35V까지(12V 및 24V 포함)의 입력 전압에서 사용할 수 있도록 설계된 다재다능하고 고성능의 솔루션입니다. 이 향상된 레이저 다이오드 드라이버는 열 보호 기능이 추가된 새로운 버전으로, 최적의 작동과 레이저 다이오드의 과열 방지를 보장합니다. 최대 5A의 전류 용량을 제공하며, 최대 100 kHz의 주파수로 다이오드에 흐르는 전류를 변조할 수 있습니다.

LPLDD-5A-12V-TP 드라이버는 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm 등 다양한 파장의 레이저 다이오드와 호환되어 폭넓은 선택이 가능합니다.

또한, 이 드라이버는 유연한 변조 옵션을 제공하여 TTL, 아날로그, 또는 결합 신호 변조 모드 중에서 선택할 수 있습니다.

본 드라이버의 -H 버전에는 추가적인 히트싱크가 탑재되어 손쉬운 설치와 향상된 냉각 효과를 제공하며, 작동 중 드라이버의 수명과 안정성에 기여합니다.
특징:

• 넓은 입력 전압 범위
• 비례제어, PWM 및 이들의 결합 등 다양한 제어 옵션 지원
• 우수한 잡음 특성
• 고 대역폭
• 짧은 상승/하강 시간
• 다양한 출력 전류 옵션

출력 전류 버전:

[1] 로직 공급 전압은 7.5V – 35V 범위 내에 있어야 합니다.


전원 공급

7.5 - 35V DC 범위의 단일 파워 서플라이로 레이저 다이오드와 드라이버를 동시 구동하는 경우 LD VCC 점퍼가 연결되어야 합니다.

낮은 전압(예: 3V)으로 다이오드를 구동할 경우, 두 개의 파워 서플라이 사용과 VLD 점퍼 연결 해제가 필요합니다.

드라이버는 7.5 - 35V DC 범위의 전압으로, 레이저 다이오드는 3.3 - 35V DC 범위의 전압으로 연결되어야 합니다.

이 기능을 통해 낮은 전압에서 레이저 다이오드를 구동할 수 있어, 드라이버에서 발생하는 전력 손실을 줄일 수 있습니다.


변조 입력

변조 입력은 0-5V 신호를 수용합니다.

아날로그 변조의 경우 ANG 입력에 2.5V를 인가하면 50% 출력, 4V를 인가하면 80% 출력 등의 비례제어가 가능합니다.

토글 입력은 PWM으로 사용될 수 있습니다. 예를 들어 듀티비 50% 사용 시 50% 출력이 실현됩니다.

드라이버의 변조 입력은 5V1 제너 다이오드로 보호되지만, 변조 입력 전압은 5V를 초과하면 안 됩니다.


열 보호

드라이버는 레이저 다이오드의 과열을 방지하기 위한 열 보호 시스템을 내장하고 있습니다.

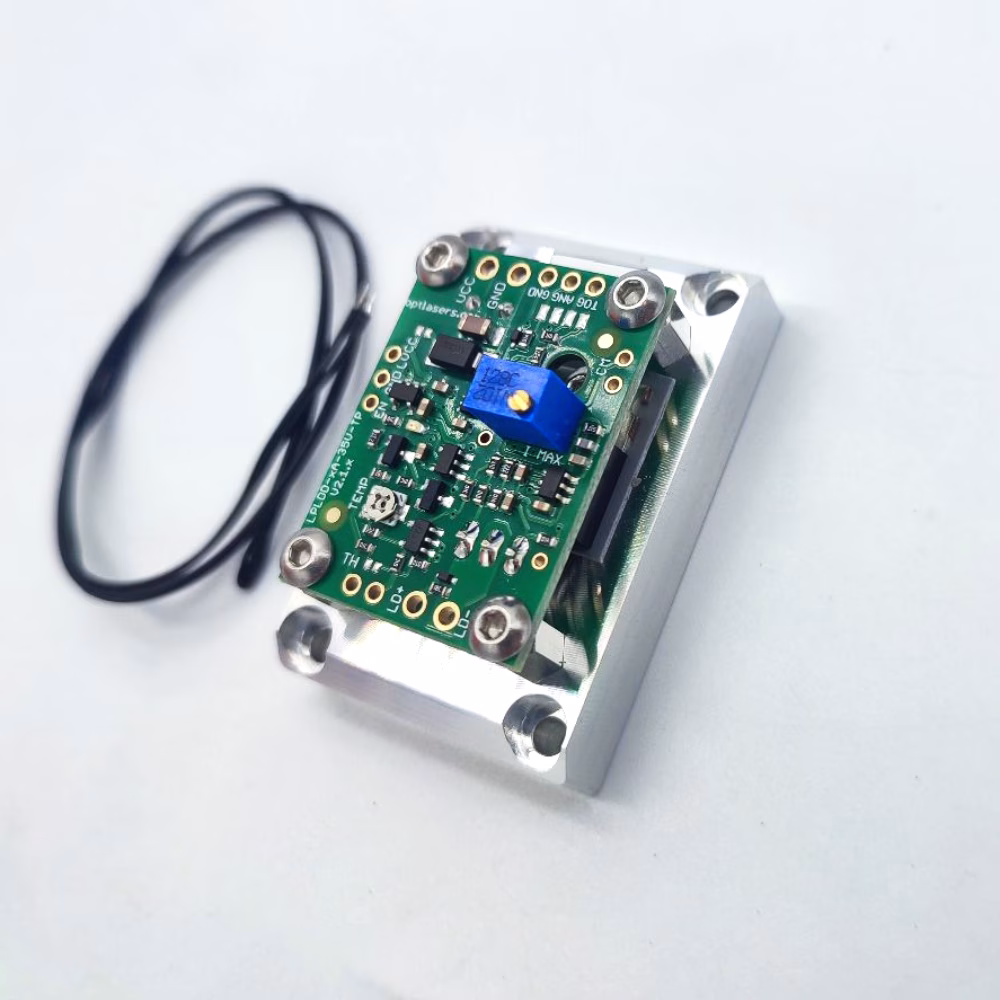

열 보호 시스템은 NTC 10kΩ, β=3950 서미스터와 호환되도록 설계되었습니다.

동작 온도는 트리머를 이용하여 10 - 50 oC 범위에서 설정할 수 있습니다.


예시 테스트

테스트 구성:

• LPLDD-5A-35V-TP 드라이버
• 6W 실리콘 다이오드 (5A에서)
• 다이오드를 드라이버에 직접 납땜
• 4V 입력 전압(10kHz @ 5% 듀티비)
