LPLDD-5A-12V-TP-H Laser Diodioajuri
LPLDD-5A-12V-TP-H Laser Diodioajuri on suorituskykyinen ja monipuolinen ajuri, joka tukee syöttöjännitteitä 7,5V – 35V, mukaan lukien 12V ja 24V. Se tukee enintään 10A lähtövirtaa ja modulaatiotaajuuksia jopa 100 kHz asti. Tämä ajuri soveltuu laajalle valikoimalle laser-diodeja ja tarjoaa joustavat modulaatiovaihtoehdot, mukaan lukien TTL, analoginen ja yhdistetty modulaatiotila. -H versiossa on lisäjäähdytin, joka tehostaa jäähdytystä ja helpottaa asennusta, varmistaen optimaalisen suorituskyvyn ja pitkän käyttöiän.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Jopa $19.80 |
| 5 | $84.15 | $14.85 | Jopa $74.25 |
| 25 | $79.20 | $19.80 | Jopa $495.00 |
| 50 | $59.40 | $39.60 | Jopa $1,980.00 |
| 100 | $54.45 | $44.55 | Jopa $4,455.00 |
Tuotteen kuvaus
LPLDD-5A-12V-TP-H Laser Diodioajuri on monipuolinen ja suorituskykyinen ratkaisu, joka on suunniteltu toimimaan syöttöjännitteillä 7,5V – 35V, mukaan lukien 12V ja 24V. Tämä edistynyt laser-diodiohjain on tuotesarjamme uusi versio ja on nyt varustettu lämpösuojauksella optimaalisen toiminnan ja laser-diodin ylikuumenemissuojan takaamiseksi. Ajurin enimmäisvirta on jopa 5A, ja se voi moduloida diodin läpi kulkevaa virtaa taajuuksilla jopa 100 kHz asti.
LPLDD-5A-12V-TP-ajuri on yhteensopiva laser-diodien kanssa aallonpituuksilla, kuten 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ja 980 nm, kattaen laajan valikoiman sovelluksia.
Lisäksi tämä ajuri tarjoaa joustavia modulaatiovaihtoehtoja, jolloin käyttäjä voi valita TTL-, analogisen tai yhdistelmämodulaation välillä.

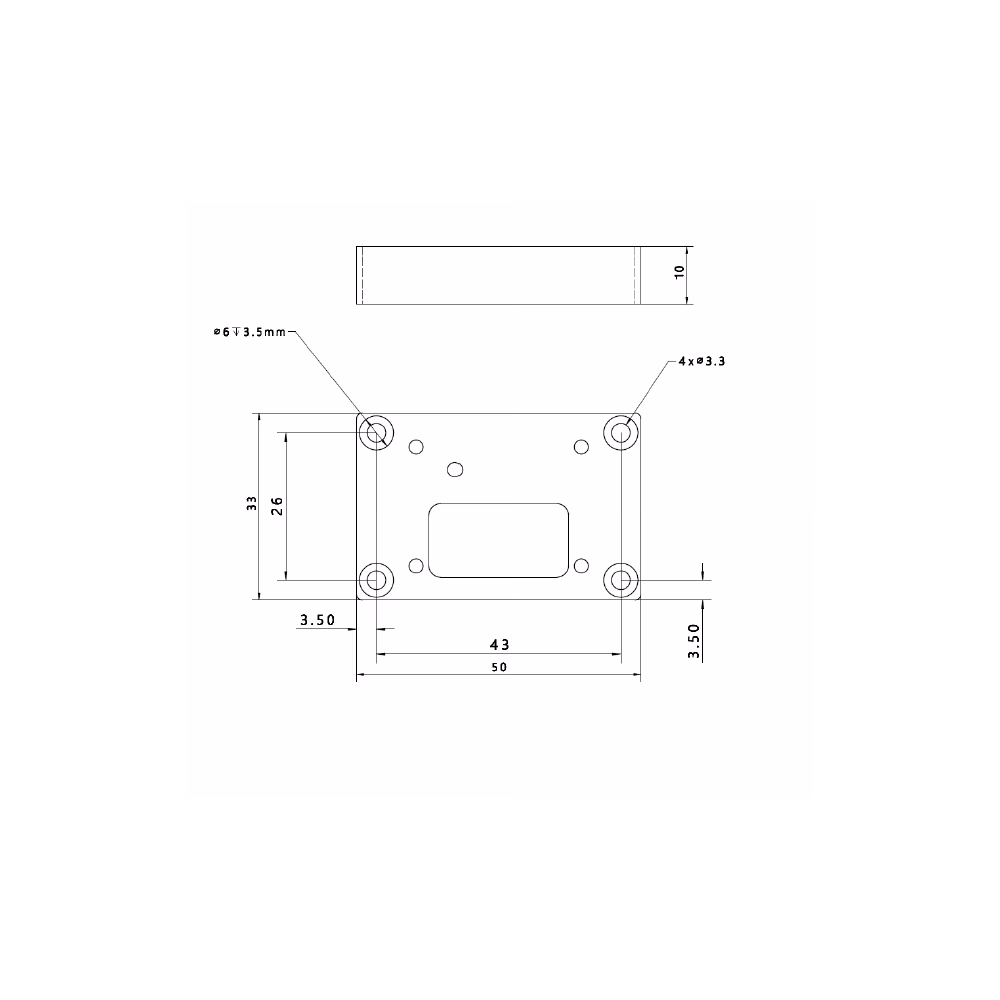

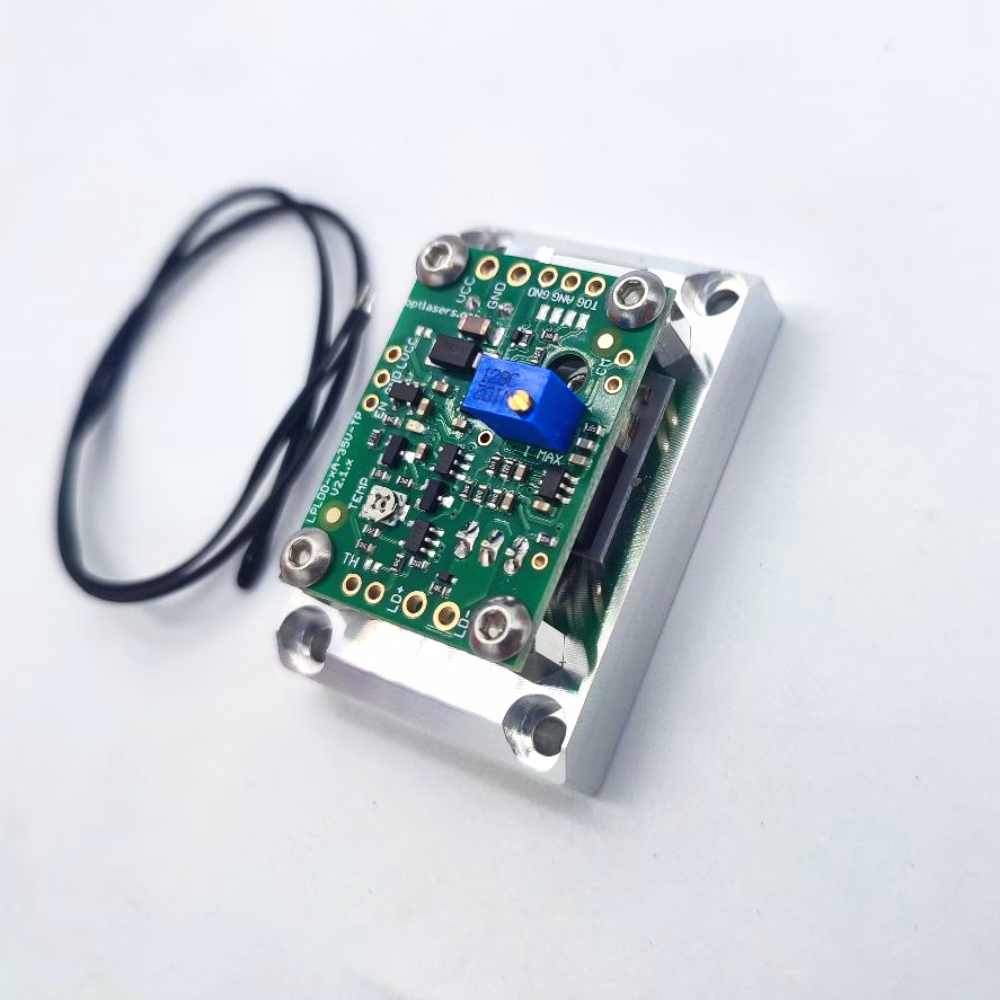

Tämän ajurin -H-versiossa on mukana lisäjäähdytin, joka helpottaa asennusta ja parantaa lämmönhallintaa, mikä osaltaan lisää ajurin käyttöikää ja vakautta toiminnan aikana.
Ominaisuudet:
- Laaja syöttöjännitealue
- Useita ohjausvaihtoehtoja, mukaan lukien verrannollinen, PWM ja niiden yhdistelmä
- Erinomainen kohinaluku
- Korkea kaistanleveys
- Lyhyt nousemis- ja laskuaika
- Useita virtalähtövaihtoehtoja
Lähtövirtaversiot:
| Versio | Syöttöjännite[1] | Virran mittaussuhde | -3 dB Kaistanleveys [kHz] | Nousemis-/Laskuaika [ns] | Kohina [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Logiikkajännitteen tulee olla alueella 7,5V – 35V
Virtalähde

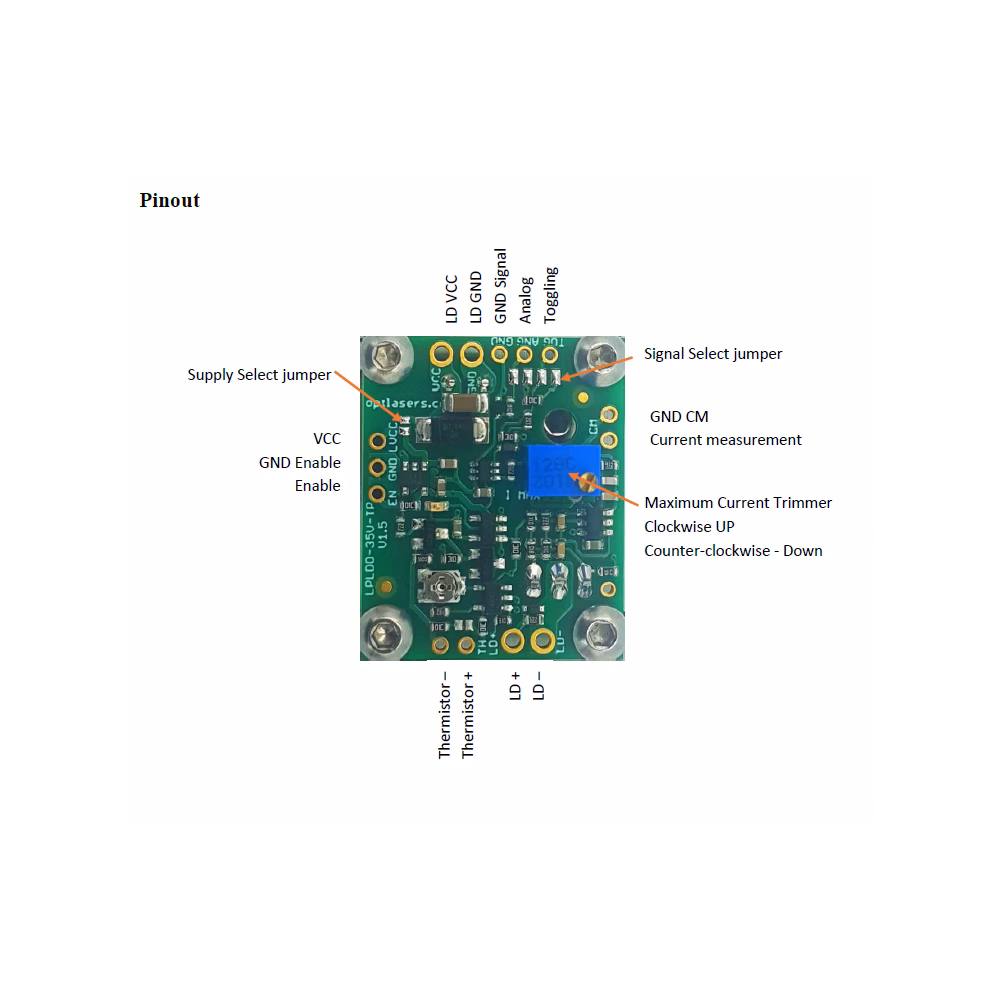

Kun sekä laser-diodi että ajuri syötetään yhdestä virtalähteestä, jonka jännitealue on 7,5 - 35V DC, LD VCC -hyppyjohdin tulee liittää.
Mikäli diodia syötetään alhaisella jännitteellä, esim. 3V, tulee käyttää kahta virtalähdettä, ja VLD-hyppyjohdin irrottaa.
Ajuri tarvitsee syöttöjännitteen alueella 7,5 - 35V DC ja laser-diodi tulee kytkeä virtalähteeseen, jonka jännitealue on 3,3 - 35V DC.
Tämä ominaisuus mahdollistaa laser-diodin syöttämisen matalalla jännitteellä, mikä vähentää ajurin tuottamaa lämpöhäviötä.
Modulaatiosisäänmenot
Modulaatiosisäänmeno hyväksyy 0-5V signaalit
Analogisessa modulaatiossa 2,5V jännite ANG-tulossa tuottaa 50% lähtötehon; vastaavasti 4V antaa 80% lähtötehon jne.
Vaihtelevaa syöttöä voidaan käyttää myös PWM-ohjauksena. Kun käyttöaste on 50%, saadaan 50% lähtöteho.
Ajurin modulaatiosisäänmeno on suojattu 5V1 Zener-diodilla. Modulaatiojännite ei kuitenkaan saa ylittää 5 volttia.
Lämpösuojaus
Ajurissa on lämpösuojajärjestelmä, joka suojaa laser-diodia ylikuumenemiselta.
Lämpösuojajärjestelmä on suunniteltu toimimaan NTC 10kΩ, β=3950 termistorin kanssa.
Lämpötilaa, jossa suojaus aktivoituu, voidaan säätää välillä 10–50 °C trimmerin avulla.
Esimerkkitestaus
Testaus suoritettiin käyttäen:
- LPLDD-5A-35V-TP -ajuria
- 6 W piidiodia (5A:lla)
- Diodi juotettu suoraan ajuriin
- 4V syöttöjännite (10kHz @ 5% käyttöaste)
