Driver per diodi laser LPLDD-5A-12V-TP-H
Il driver per diodi laser LPLDD-5A-12V-TP-H è un driver ad alte prestazioni e versatile, compatibile con tensioni di ingresso da 7,5V a 35V, inclusi 12V e 24V. Supporta una corrente massima di 10A e frequenze di modulazione fino a 100 kHz. Questo driver è compatibile con un'ampia gamma di diodi laser e offre opzioni di modulazione flessibili, incluse le modalità TTL, analogiche e combinate. La versione -H è dotata di un dissipatore di calore aggiuntivo per un raffreddamento avanzato e una più semplice installazione, garantendo prestazioni ottimali e lunga durata.
Scarica
Sconti sul volume
| Quantità | Prezzo | Sconto | Salva |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Fino a $19.80 |
| 5 | $84.15 | $14.85 | Fino a $74.25 |
| 25 | $79.20 | $19.80 | Fino a $495.00 |
| 50 | $59.40 | $39.60 | Fino a $1,980.00 |
| 100 | $54.45 | $44.55 | Fino a $4,455.00 |
Descrizione del prodotto
Il driver per diodi laser LPLDD-5A-12V-TP-H è una soluzione versatile e ad alte prestazioni progettata per operare con tensioni di ingresso comprese tra 7,5V e 35V, inclusi 12V e 24V. Questo avanzato driver per diodi laser rappresenta una nuova iterazione della nostra linea di prodotti, ora dotata di protezione termica per garantire un funzionamento ottimale e salvaguardare il diodo laser dal surriscaldamento. Con una capacità di corrente massima fino a 5A, il driver può modulare la corrente che attraversa il diodo a frequenze fino a 100 kHz.
Il driver LPLDD-5A-12V-TP è compatibile con diodi laser a lunghezze d’onda come 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm e 980 nm, coprendo una vasta gamma di opzioni disponibili.
Inoltre, questo driver offre opzioni di modulazione flessibili, consentendo all'utente di selezionare tra le modalità di modulazione TTL, analogica o a segnali combinati.

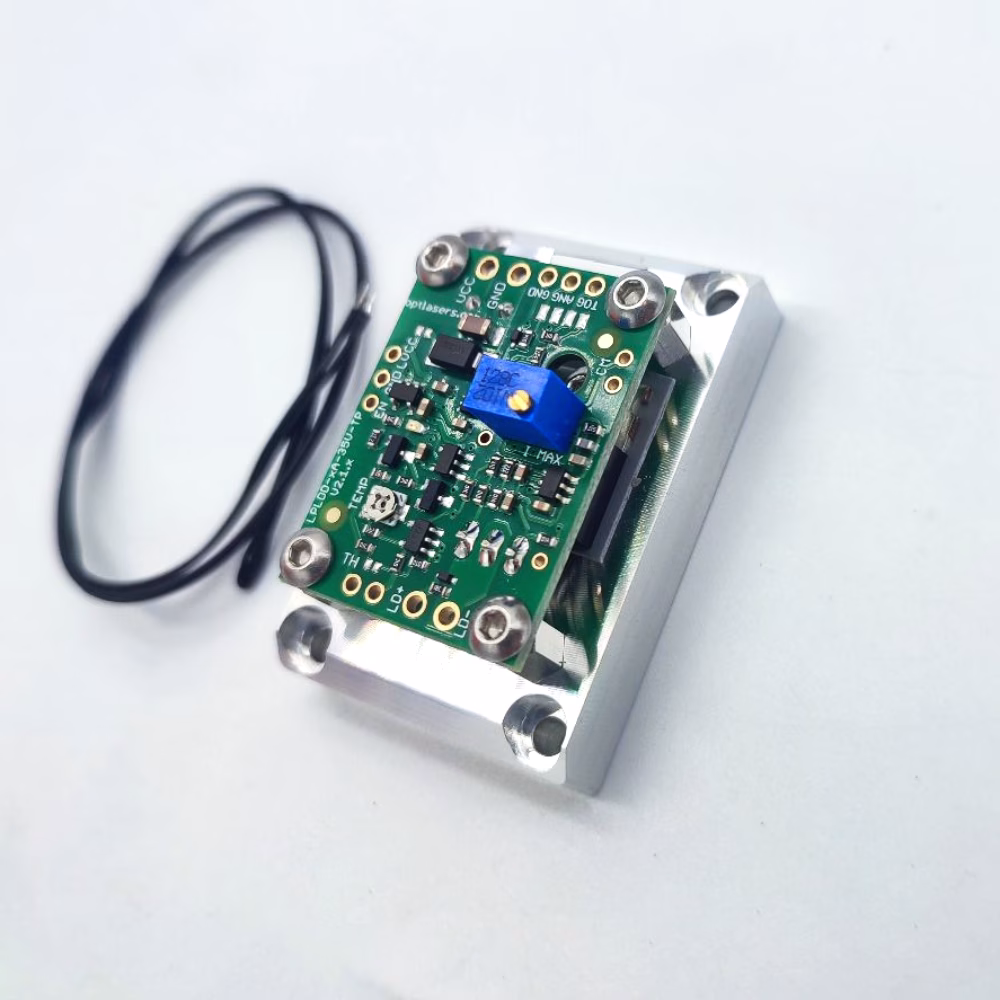

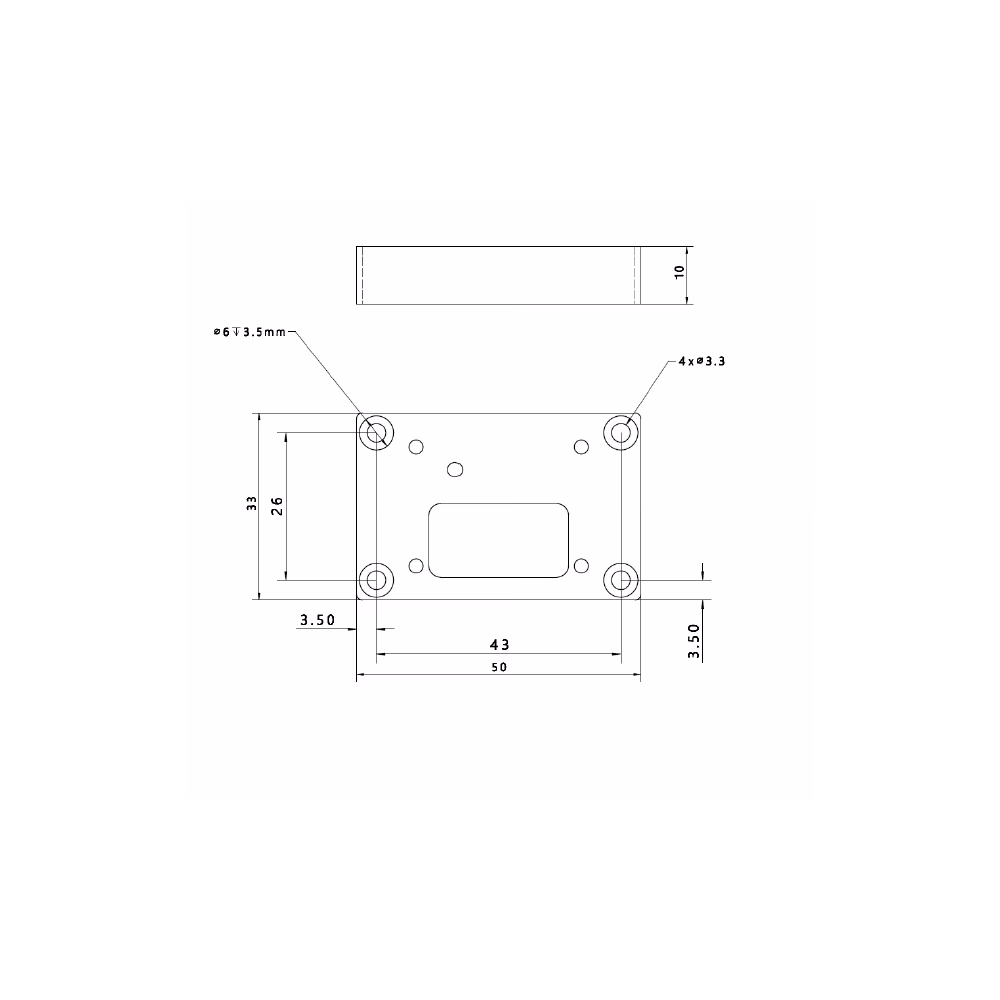

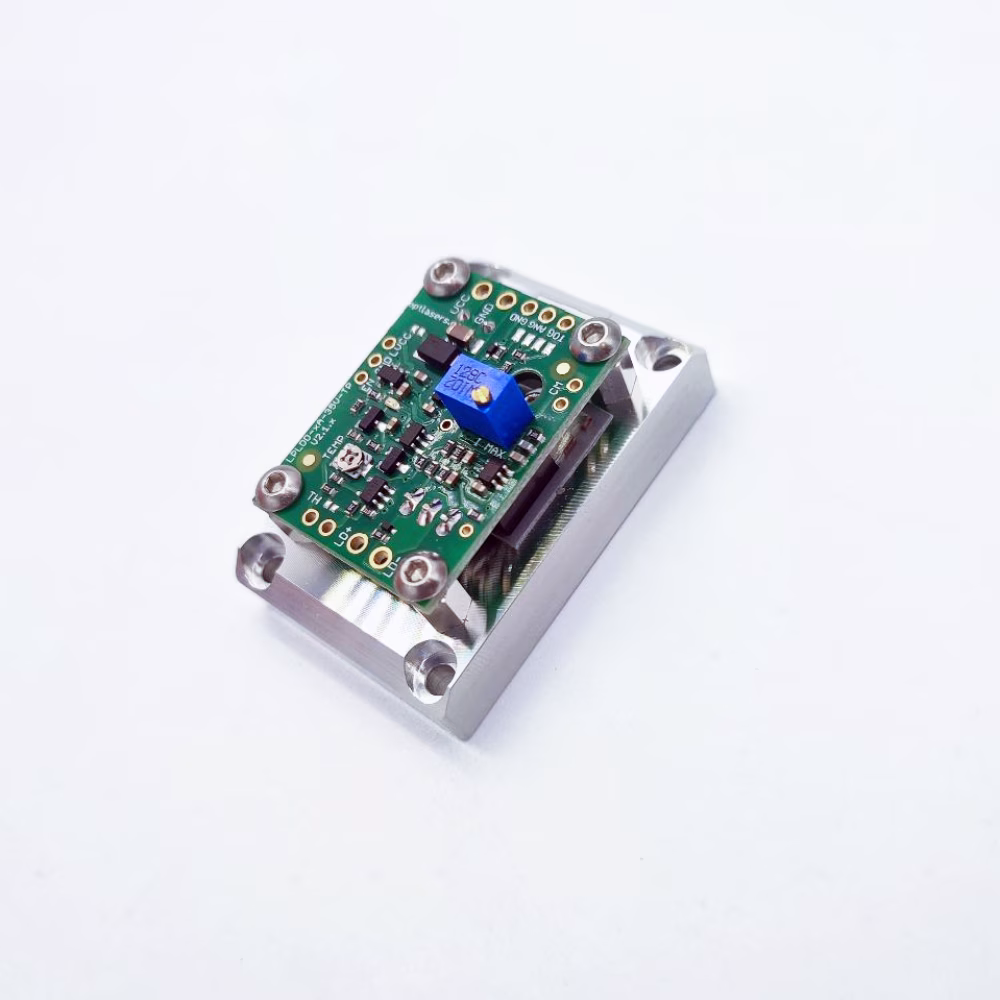

La versione -H di questo driver è fornita con un dissipatore di calore aggiuntivo, che facilita l’installazione e il raffreddamento intensificato, contribuendo ulteriormente alla durata e alla stabilità del driver durante il funzionamento.
Caratteristiche:
- Ampio intervallo di tensione di ingresso
- Molteplici opzioni di controllo tra cui proporzionale, PWM e combinazione di entrambi
- Eccellente figura di rumore
- Larga larghezza di banda
- Tempo di salita e discesa ridotto
- Diverse opzioni di corrente di uscita
Versioni corrente di uscita:
| Versione | Tensione di alimentazione[1] | Rapporto di misura della corrente | Larghezza di banda -3 dB [kHz] | Tempo di salita/discesa [ns] | Rumore [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] L’alimentazione della logica deve essere compresa tra 7,5V e 35V
Alimentazione

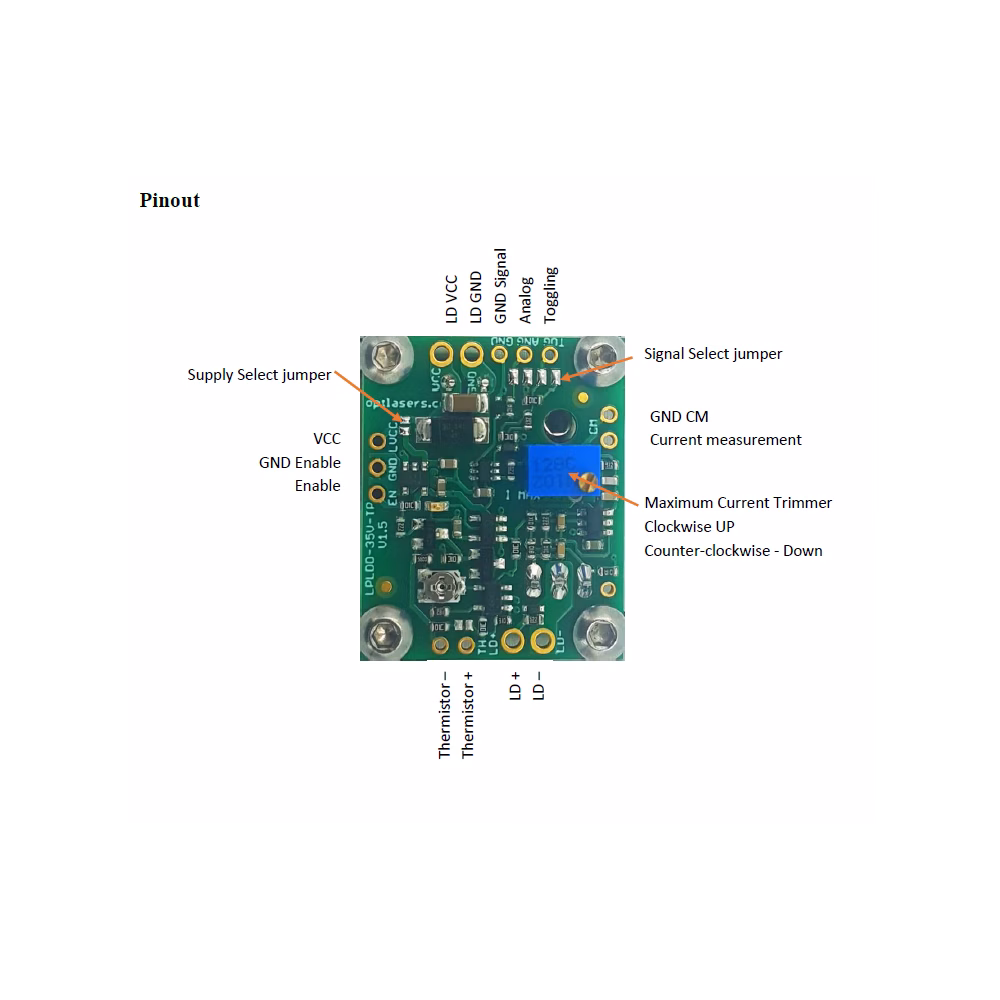

Quando si alimentano sia il diodo laser sia il driver da un'unica alimentazione compresa tra 7,5 - 35V DC, il ponticello LD VCC deve essere collegato.
Nel caso di alimentazione di un diodo con bassa tensione, cioè 3 V, occorre utilizzare due alimentatori separati e il ponticello VLD deve essere scollegato.
Il driver deve essere alimentato con una tensione compresa tra 7,5 - 35 V DC e il diodo laser deve essere collegato all’alimentatore in un intervallo di 3,3 V - 35 V DC.
Questa caratteristica permette di alimentare il diodo laser a bassa tensione e, di conseguenza, ridurre la dissipazione di potenza prodotta dal driver.
Ingressi di modulazione
Gli ingressi di modulazione accettano segnali 0-5V
La modulazione analogica significa che, utilizzando 2,5 V sull’ingresso ANG, si ottiene il 50% della potenza in uscita; analogamente, utilizzando 4 V si ottiene l’80% della potenza in uscita, e così via.
L’ingresso di commutazione può essere utilizzato come PWM. Ciò significa che utilizzando un duty cycle del 50% si ottiene il 50% della potenza in uscita.
L’ingresso di modulazione del driver è protetto da un diodo Zener 5V1. Tuttavia, non si deve applicare una tensione di modulazione superiore a 5 V.
Protezione termica
Il driver dispone di un sistema di protezione termica che protegge il diodo laser dal surriscaldamento.
Il sistema di protezione termica è progettato per lavorare con un termistore NTC 10kΩ, β=3950.
La temperatura di intervento della protezione può essere impostata in un intervallo di 10 - 50 °C tramite un trimmer.
Test esemplificativo
Il test è stato eseguito utilizzando:
- Driver LPLDD-5A-35V-TP
- Diodo al silicio da 6 W (a 5A )
- Diodo saldato direttamente sul driver
- Tensione di ingresso 4 V (10kHz @ 5% duty cycle)
