LPLDD-5A-12V-TP-H lézerdióda meghajtó

Az LPLDD-5A-12V-TP-H lézerdióda meghajtó sokoldalú és nagy teljesítményű megoldás, amely 7,5 V-tól 35 V-ig terjedő bemeneti feszültségekhez készült, beleértve a 12 V és 24 V opciót is. Ez a fejlett lézerdióda meghajtó termékcsaládunk új iterációja, amely most már termikus védelemmel van ellátva az optimális működés és a lézerdióda túlmelegedés elleni védelme érdekében. A meghajtó maximális áramkapacitása eléri az 5 A-t, és képes a diódán átfolyó áramot akár 100 kHz-es frekvenciáig modulálni.

Az LPLDD-5A-12V-TP meghajtó kompatibilis olyan hullámhosszú lézerdiódákkal, mint a 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, és 980 nm, lefedve az elérhető opciók széles skáláját.

Ezenfelül a meghajtó rugalmas modulációs lehetőségeket kínál, lehetővé téve a felhasználó számára a TTL, analóg vagy kombinált jelmódok kiválasztását.

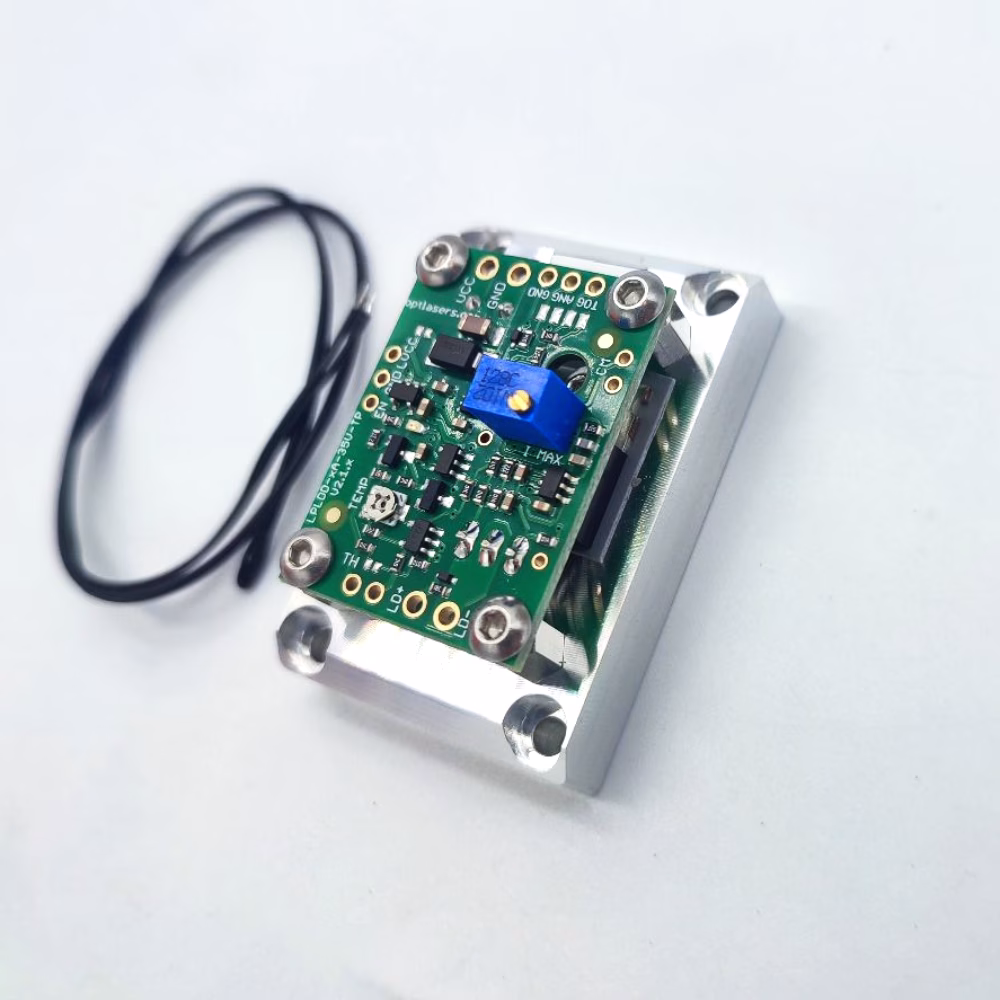

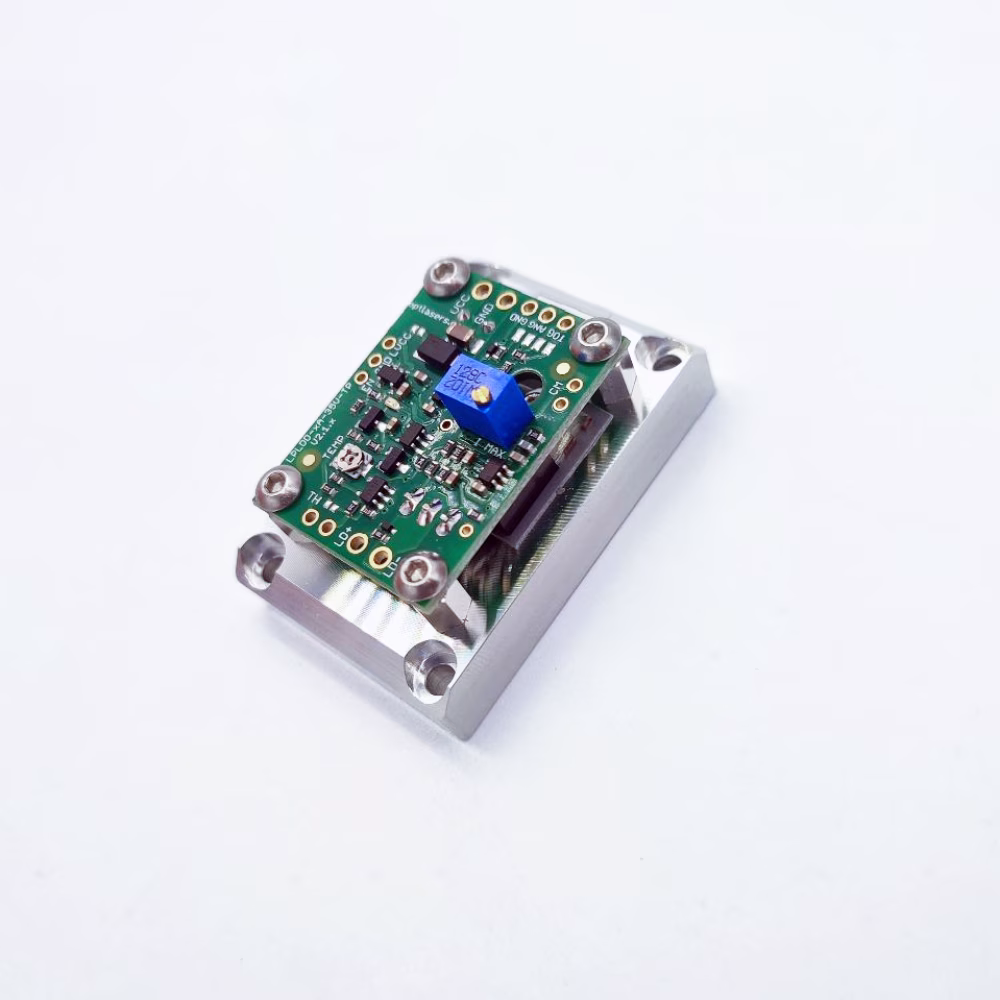

A meghajtó -H verziója további hűtőbordával van felszerelve, amely megkönnyíti a telepítést, javítja a hűtést, ezáltal hozzájárul az eszköz élettartamának és stabilitásának fenntartásához üzemelés közben.
Jellemzők:

• Széles bemeneti feszültségtartomány
• Többféle vezérlési lehetőség, beleértve az arányos, PWM, és azok kombinációját
• Kiváló zajparaméter
• Magas sávszélesség
• Rövid fel- és lefutási idő
• Többféle kimenő áram opció

Kimenő áram verziók:

[1] A logikai tápfeszültségnek 7,5V – 35V tartományban kell lennie


Tápellátás

Amennyiben a lézerdiódát és a meghajtót ugyanarról a tápegységről üzemelteti 7,5 – 35V DC tartományban, az LD VCC jumpert csatlakoztatni kell.

Amennyiben kisfeszültségű lézerdióda tápellátást alkalmazunk, pl. 3 V esetén, két külön tápegységet kell használni, és a VLD jumper szétválasztása szükséges.

A meghajtót 7,5 – 35 V DC tartományú feszültséggel kell ellátni, a lézerdiódát pedig 3,3 V – 35 V DC tartományú tápegységre kell kapcsolni.

Ez a funkció lehetővé teszi, hogy a lézerdiódát alacsony feszültségről tápláljuk, ezáltal csökkentve a meghajtó veszteségi hőtermelését.


Modulációs bemenetek

A modulációs bemenetek 0-5V jeleket fogadnak.

Analóg moduláció esetén, ha az ANG bemeneten 2,5 V-ot használ, akkor a kimenő teljesítmény 50%-a érhető el, analóg módon 4 V-nál 80% kimenő teljesítmény várható, stb.

A bemeneti kapcsolás PWM-ként használható. Ez azt jelenti, hogy 50%-os kitöltési tényező mellett 50% kimeneti teljesítményt kap.

A meghajtó modulációs bemenetét 5V1 Zener dióda védi. Ugyanakkor 5 V-nál nagyobb modulációs feszültséget nem szabad alkalmazni.


Termikus védelem

A meghajtó beépített hővédelemmel rendelkezik, amely megóvja a lézerdiódát a túlmelegedéstől.

A termikus védelem NTC 10kΩ, β=3950 termisztorral való működésre lett tervezve.

A beavatkozási hőmérséklet 10 – 50 oC tartományban állítható be trimmerrel.


Példa teszt

A tesztben a következőket használtuk:

• LPLDD-5A-35V-TP meghajtó
• 6 W szilícium diód (5A-nál)
• Dióda közvetlenül a meghajtóra forrasztva
• 4 V bemeneti feszültség (10kHz @ 5% kitöltés)
