LPLDD-10A-24V-PID-H Laserdiodentreiber

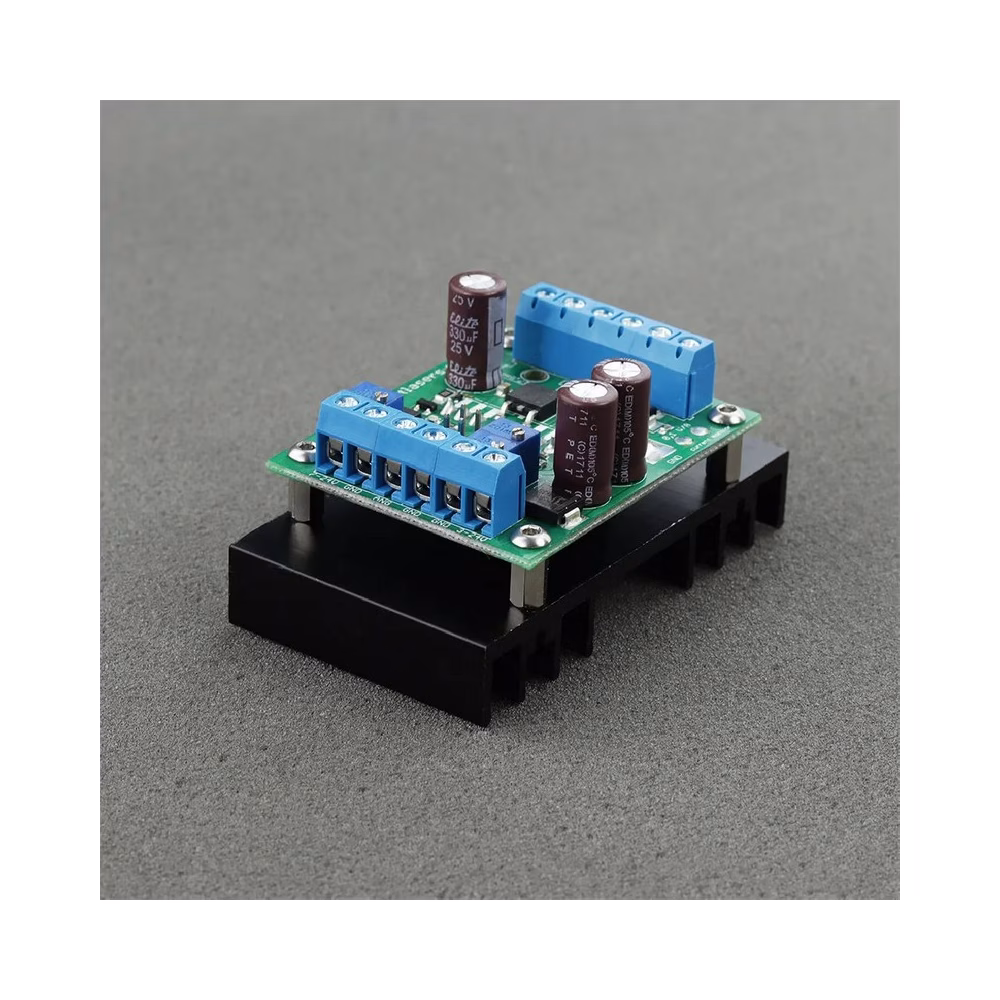

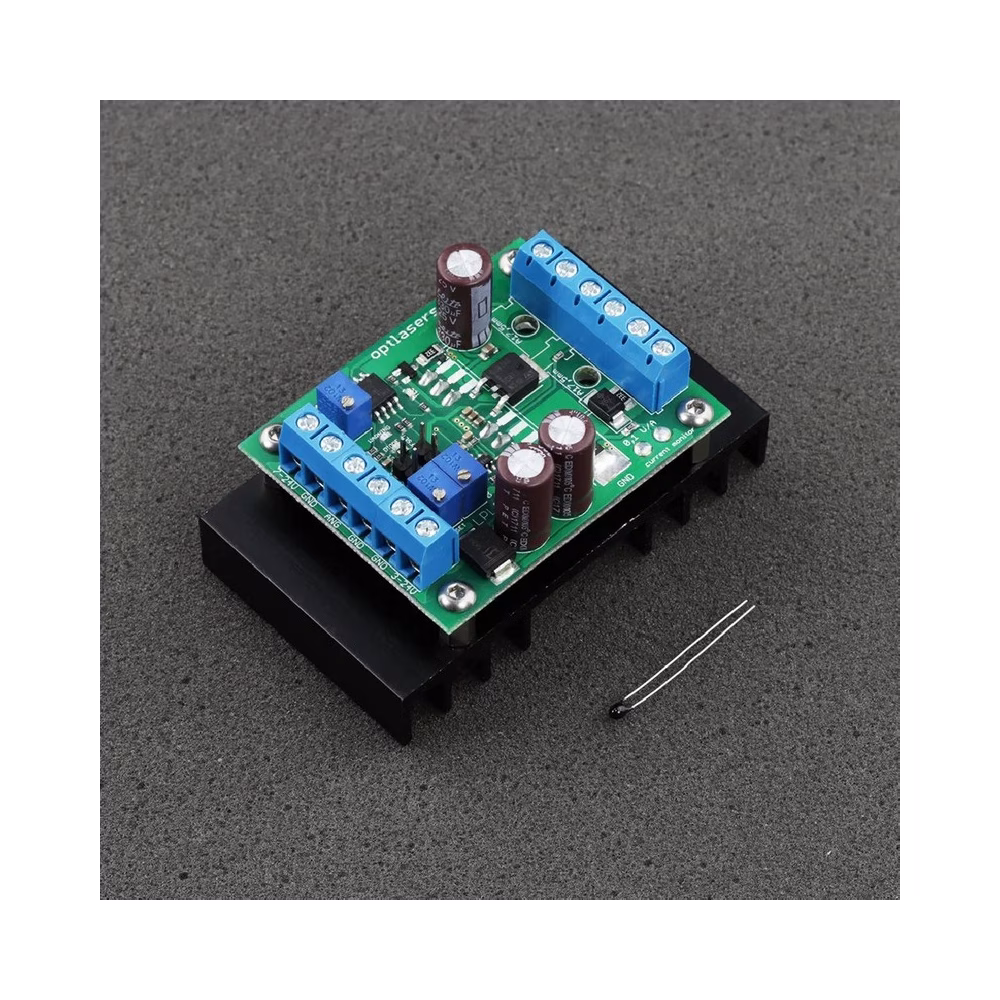

Einkanaliger 10 A, 3-24 V Laserdiodentreiber mit digitalem Temperaturregler und eloxiertem Kühlkörper. Der Kühlkörper ist so dimensioniert, dass er eine Verlustleistung von bis zu 10 W am Leistungstransistor ableiten kann. Der Temperaturregler nutzt einen PID-Algorithmus, um die gewünschte Temperatur präzise zu halten.
Auf Anfrage bestellbar
Download
Produktbeschreibung
Über den LPLDD-10A-24V-PID-H Laserdiodentreiber
Der LPLDD-10A-24V-PID-H ist die neueste Version unseres professionellen 10-A-Laserdiodencontrollers mit integriertem digitalem Temperaturregler, der den PID-Algorithmus verwendet. Dank seines kompakten Designs lässt er sich problemlos in kleinen Geräten wie kompakten Laserscannern integrieren. Trotz seiner geringen Größe kann der Treiber mit Peltier-Modulen wie 12706, 12708, 07113 und vielen weiteren betrieben werden, die bis zu 15 A Strom aufnehmen.
Laserdioden jeder Wellenlänge können mit Spannungen von 3 V bis 24 V betrieben werden. Der analoge Eingang ermöglicht die Modulation des durch die Laserdioden fließenden Stroms bis zu 100 kHz. Der Treiber ist mit einem Stromüberwachungs-Ausgang ausgestattet, der einen komfortablen Messpunkt zum Überwachen des Diodenstroms bereitstellt. Zwei Potentiometer dienen zur Einstellung des maximalen Diodenstroms und des Biasstroms. Das dritte Potentiometer ermöglicht die Einstellung der Soll-Temperatur im Bereich von 0 – 40 Grad Celsius.
Durch den integrierten Test-Jumper lässt sich der Treiber problemlos ohne externes Analogsignal aktivieren. Zur Verbesserung der Benutzerfreundlichkeit sind Signal-LEDs für Diodenfreigabe, TEC und Warnmeldungen integriert.
