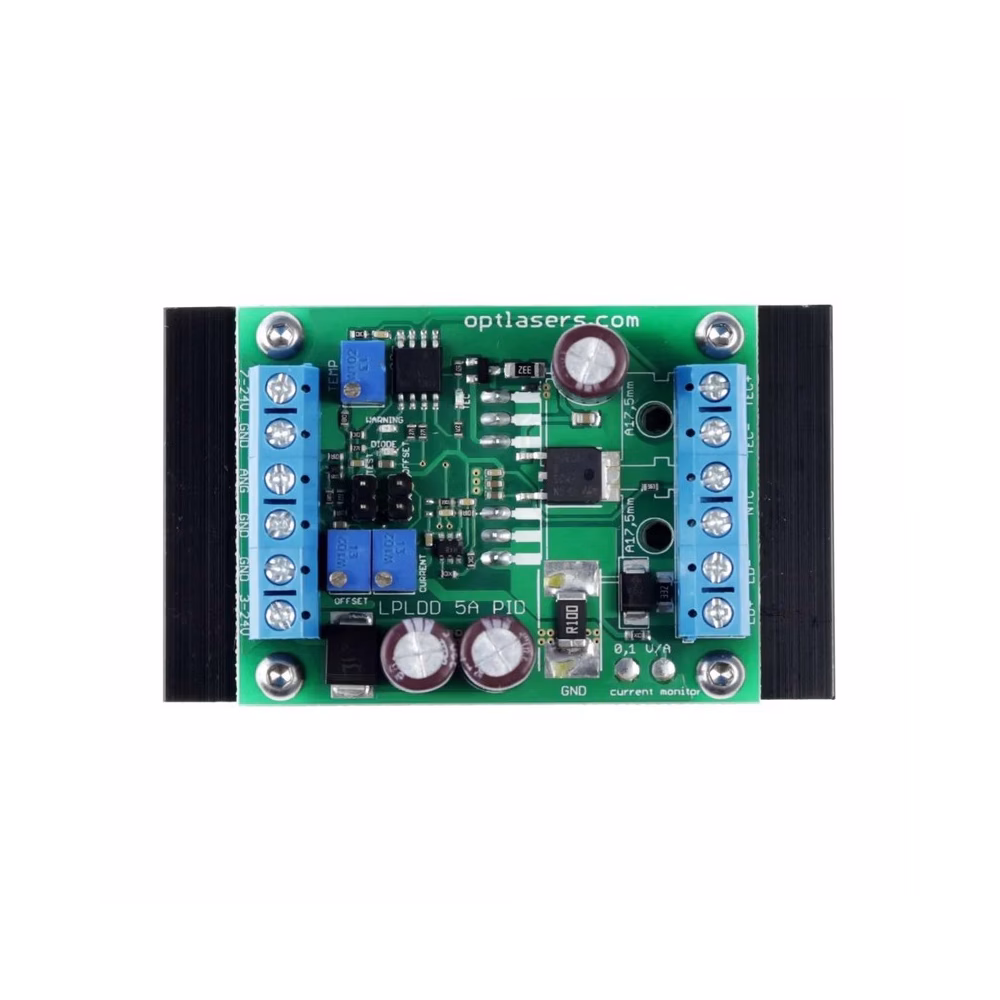

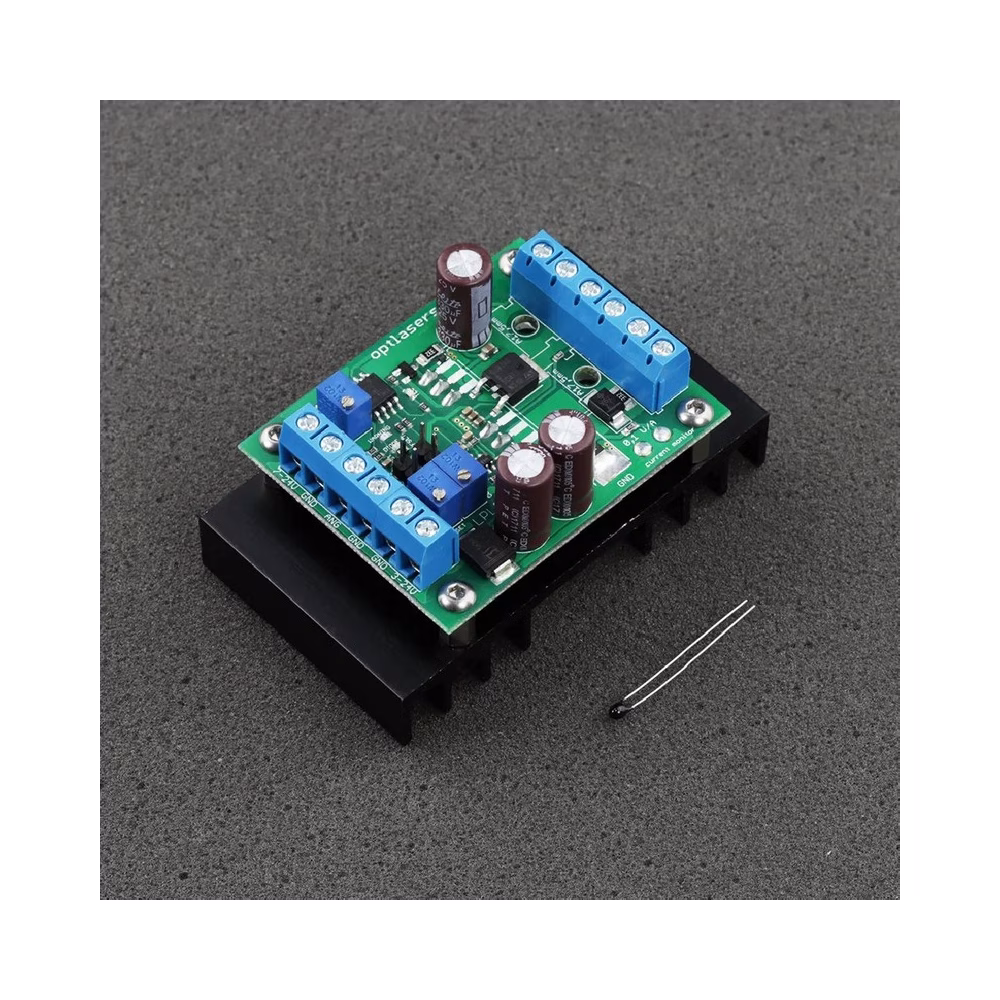

Драйвер лазерного диода LPLDD-10A-24V-PID-H
Одноканальный драйвер лазерного диода на 10 А, 3–24 В с цифровым контуром управления температурой и анодированным радиатором. Радиатор рассчитан так, чтобы обеспечивать рассеивание мощности до 10 Вт на силовом транзисторе. Контур управления температурой использует PID-алгоритм для точного поддержания заданной температуры.
Доступно под заказ по запросу
Скачать
Описание продукта
О LPLDD-10A-24V-PID-H - драйвере лазерного диода
LPLDD-10A-24V-PID-H представляет собой новейшую версию нашего профессионального контроллера лазерного диода на 10 А с интегрированным цифровым контроллером температуры, использующим алгоритм PID. Компактное исполнение обеспечивает легкую интеграцию в устройства малых габаритов, например, в компактные лазерные проекторы. Несмотря на небольшие размеры, драйвер способен работать с термоэлектрическими модулями (элементами Пельтье) такими как 12706, 12708, 07113 и многими другими, потребляющими ток до 15 А.
Лазерные диодные линии любой длины волны могут питаться при напряжении от 3 В до 24 В. Аналоговый вход позволяет осуществлять модуляцию тока, протекающего через лазерный диод, с частотой до 100 кГц. Драйвер оснащен выходом для мониторинга тока, что обеспечивает удобную точку измерения для контроля тока через диод. Два потенциометра предназначены для настройки максимального и смещающего тока диода. Третий потенциометр отвечает за установку температуры уставки в диапазоне от 0 до 40 градусов Цельсия.
Благодаря тестовой перемычке, драйвер может быть легко активирован без подачи внешнего аналогового сигнала. Для повышения удобства эксплуатации драйвер оснащен сигнальными светодиодами (LED) для индикации включения диода, работы Пельтье и предупреждений.
