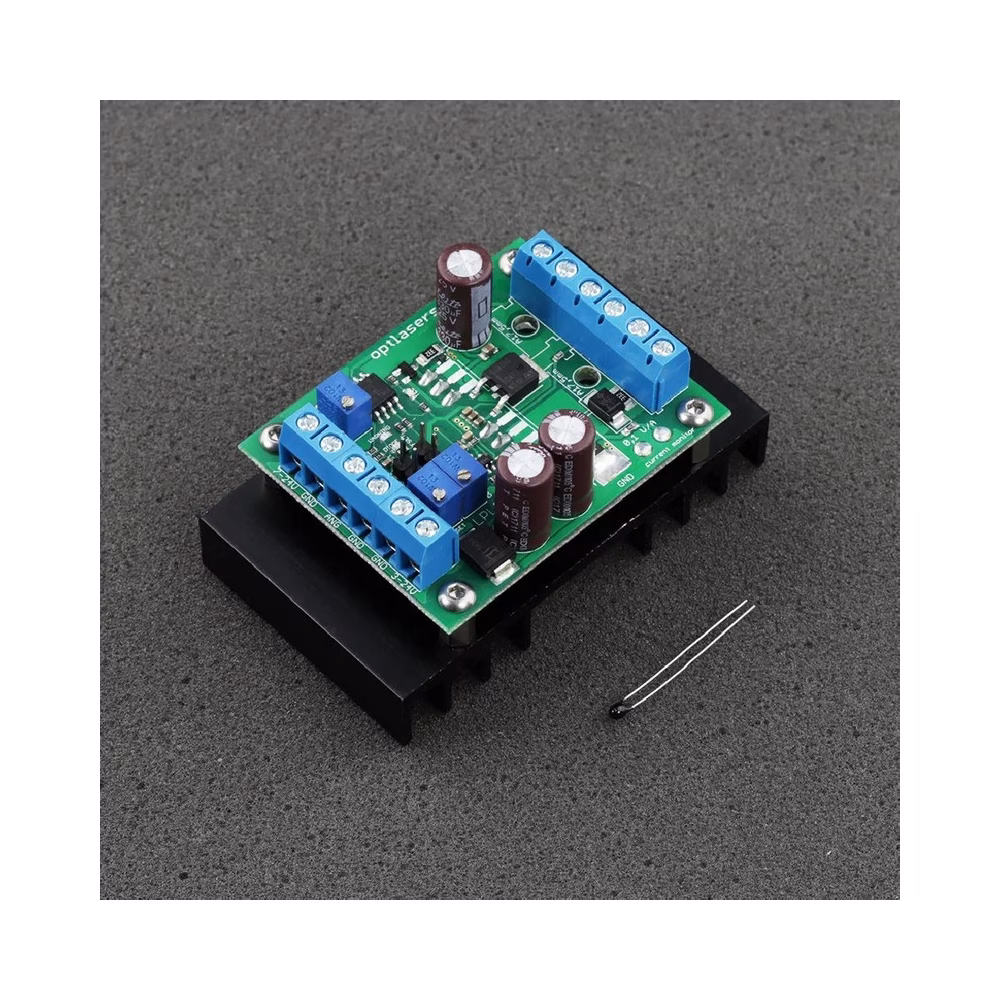

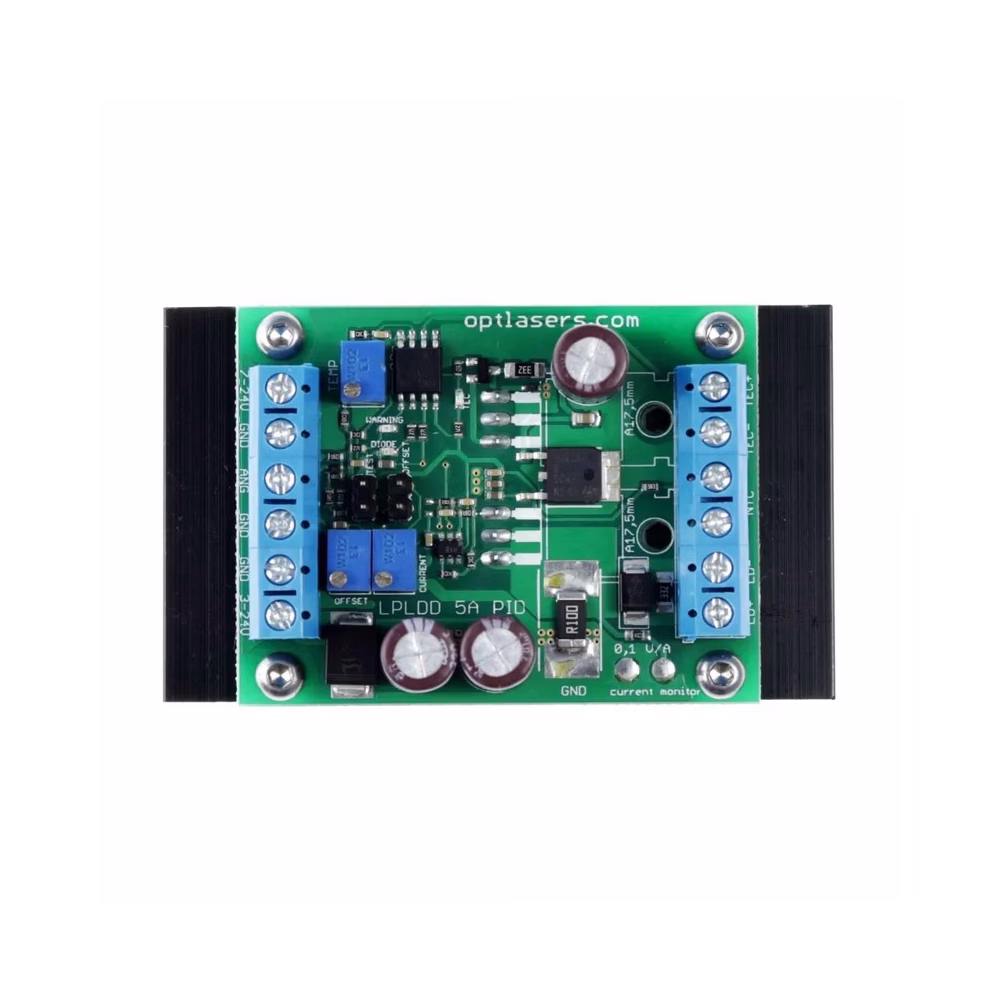

Sterownik diody laserowej LPLDD-10A-24V-PID-H
Jednokanałowy sterownik diod laserowych 10 A, 3-24 V z cyfrowym układem regulacji temperatury oraz anodowanym radiatorem. Radiator został odpowiednio dobrany, by rozpraszać moc do 10 W na tranzystorze mocy. Regulator temperatury wykorzystuje algorytm PID do precyzyjnego utrzymywania zadanej temperatury.
Dostępne na zamówienie na życzenie
Pliki do pobrania
Opis produktu
O sterowniku diody laserowej LPLDD-10A-24V-PID-H
LPLDD-10A-24V-PID-H to najnowsza wersja profesjonalnego sterownika diody laserowej 10 A z wbudowanym cyfrowym regulatorem temperatury opartym na algorytmie PID. Zaprojektowany w kompaktowej obudowie, integruje się bezproblemowo z urządzeniami o niewielkich rozmiarach, takimi jak kompaktowe projektory laserowe. Pomimo małych gabarytów, sterownik współpracuje z modułami Peltiera, takimi jak 12706, 12708, 07113 oraz wieloma innymi, pobierającymi prąd do 15 A.
Do zasilania linii diod laserowych dowolnej długości fali można używać napięć od 3 V do 24 V. Wejście analogowe umożliwia modulację prądu przepływającego przez diody laserowe do 100 kHz. Sterownik wyposażony jest w wyjście monitorowania prądu, które zapewnia wygodny punkt pomiarowy do kontroli przepływu prądu przez diodę. Dwa potencjometry pozwalają na regulację maksymalnego prądu diody oraz prądu polaryzacji. Trzeci potencjometr służy do ustawiania temperatury zadanej w zakresie od 0 do 40 stopni Celsjusza.
Dzięki zastosowaniu zworki testowej sterownik może być łatwo aktywowany bez zewnętrznego sygnału analogowego. W celu zwiększenia funkcjonalności, sterownik wyposażono w diody sygnalizacyjne (LED) informujące o aktywacji diody, pracy modułu TEC oraz stanach ostrzegawczych.
