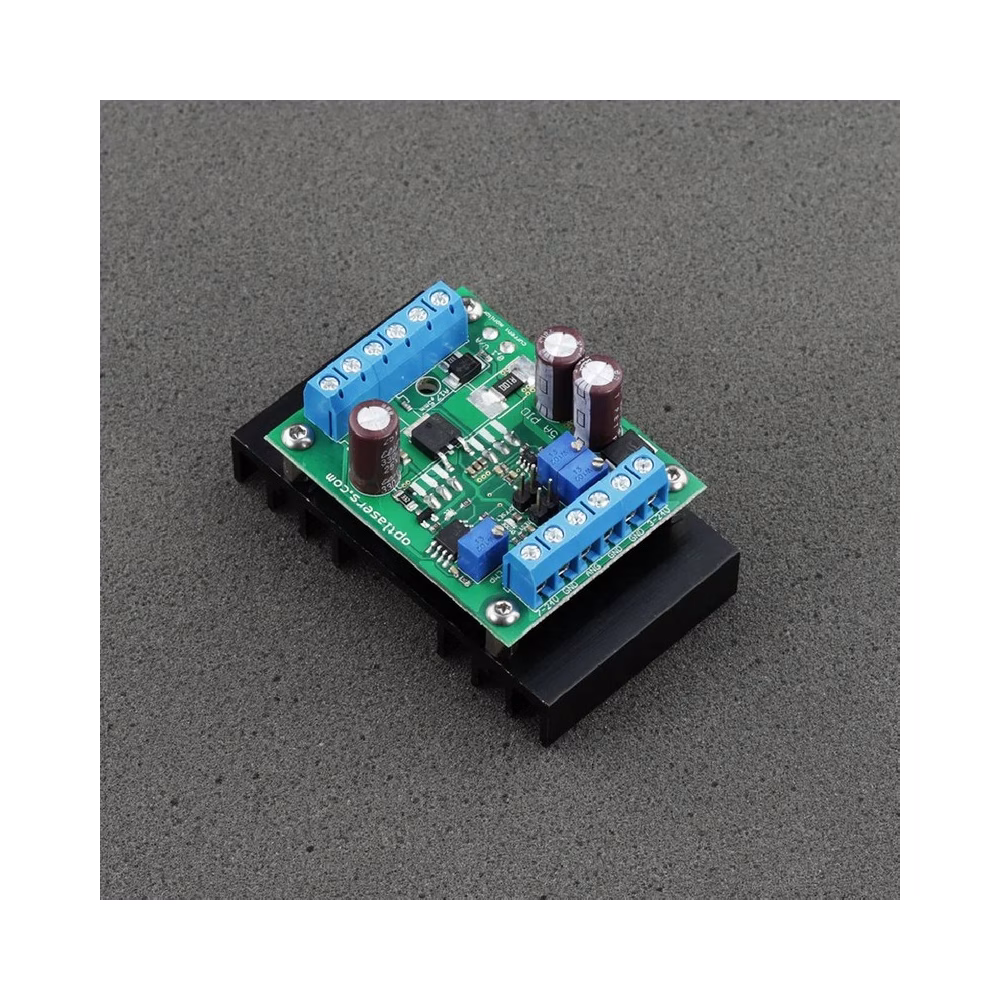

LPLDD-10A-24V-PID-H Lazer Diyot Sürücüsü
Tek kanallı, 10 A, 3-24 V lazer diyot sürücüsü; dijital sıcaklık kontrol devresi ve anodize soğutucu ile. Soğutucu, güç transistöründe 10 W’a kadar güç dağılımını yönetebilecek şekilde boyutlandırılmıştır. Sıcaklık kontrolcüsü, istenen sıcaklığı hassas şekilde korumak için PID algoritması kullanır.
Talep üzerine siparişle temin edilir
İndir
Ürün açıklaması
LPLDD-10A-24V-PID-H Lazer Diyot Sürücüsü Hakkında
LPLDD-10A-24V-PID-H, entegre dijital sıcaklık kontrolcüsüne sahip, PID algoritması kullanan, profesyonel 10 A lazer diyot kontrolcüsünün en yeni versiyonudur. Kompakt form faktörü ile tasarlanmış olan bu ürün, kompakt lazer projektörleri gibi küçük cihazlara sorunsuz bir şekilde entegre olur. Küçük boyutuna rağmen, 12706, 12708, 07113 ve 15 A'ya kadar akım çeken birçok Peltier modülüyle çalışabilmektedir.
Herhangi bir dalga boyunda lazer diyot hatları 3 V ile 24 V arasında bir gerilimle beslenebilir. Analog giriş, lazer diyotlarından geçen akımın 100 kHz'e kadar modülasyonuna imkan tanır. Sürücü, diyottan geçen akımın izlenmesi için uygun ölçüm noktası sunan bir akım izleme çıkışıyla donatılmıştır. Maksimum diyot akımı ve bias akımını ayarlamak için iki potansiyometre sağlanmıştır. Üçüncü potansiyometre ise 0 – 40 santigrat derece aralığında ayar noktası sıcaklığının belirlenmesinden sorumludur.
Test jumper'ının dahil edilmesi sayesinde, sürücü harici bir analog sinyal olmadan kolayca aktive edilebilir. Kullanım kolaylığını artırmak amacıyla, sürücüde diyot etkinleştirme, TEC ve uyarı durumları için sinyal diyotları (LED'ler) bulunmaktadır.
