LPLDD-10A-24V-PID-H Laserdiodiohjain

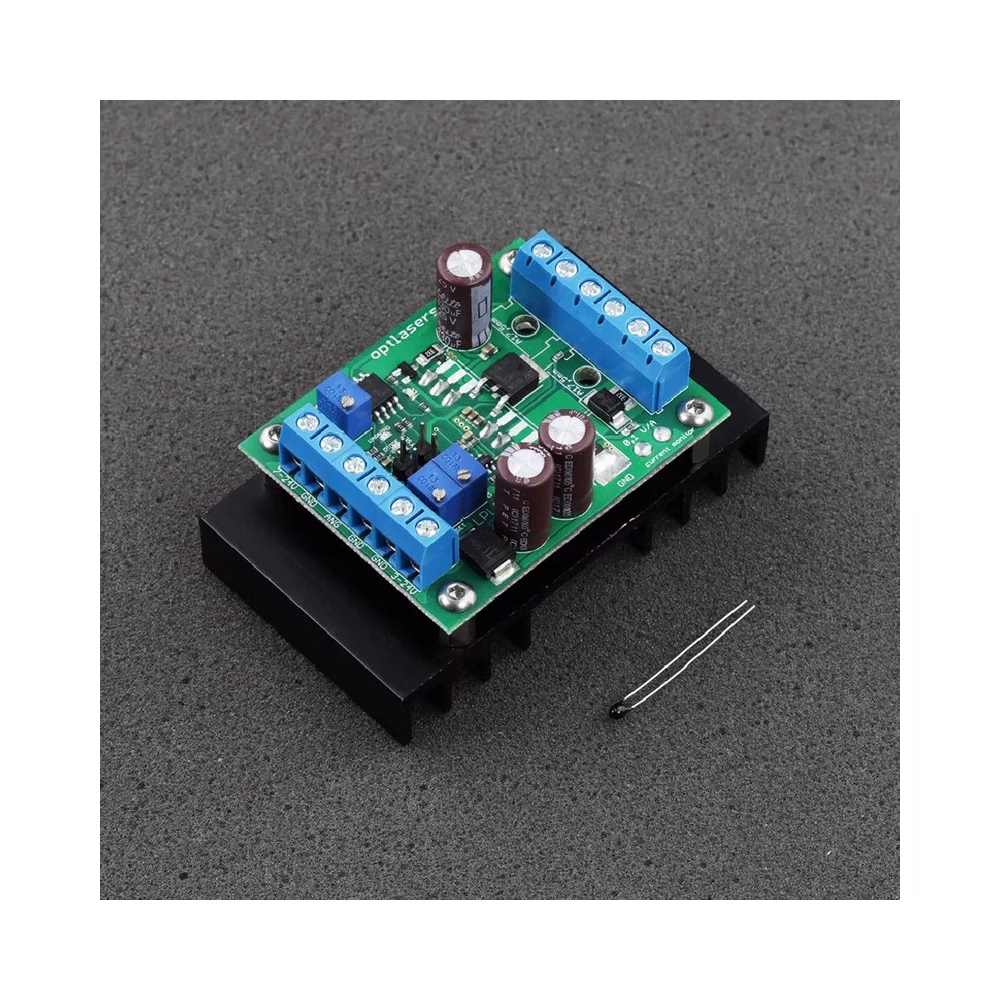

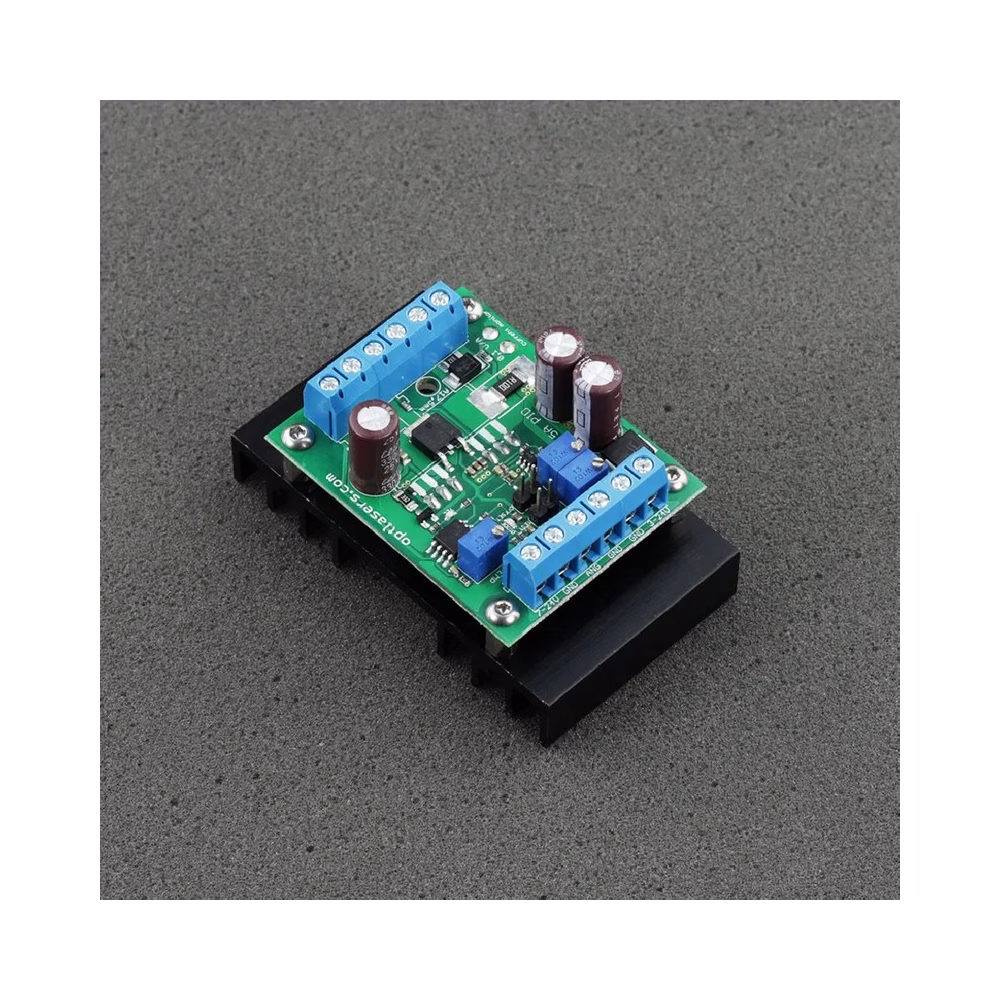

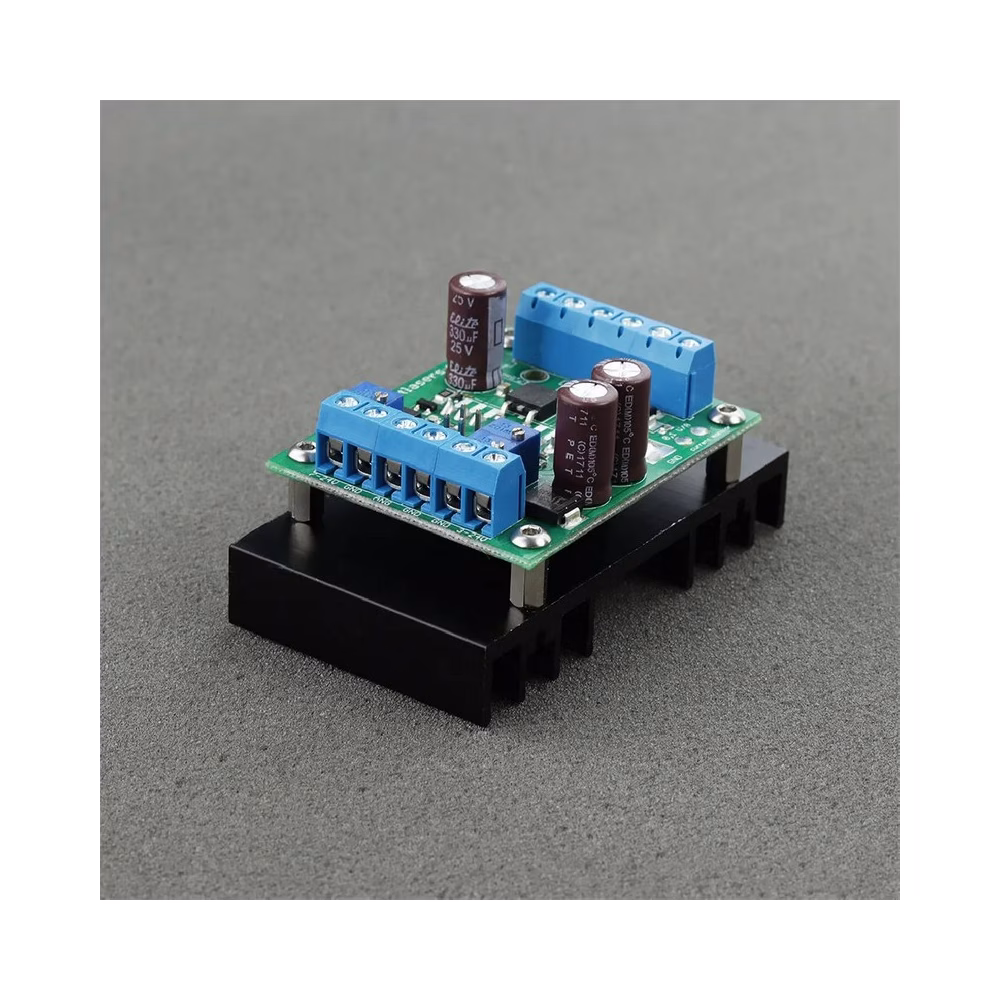

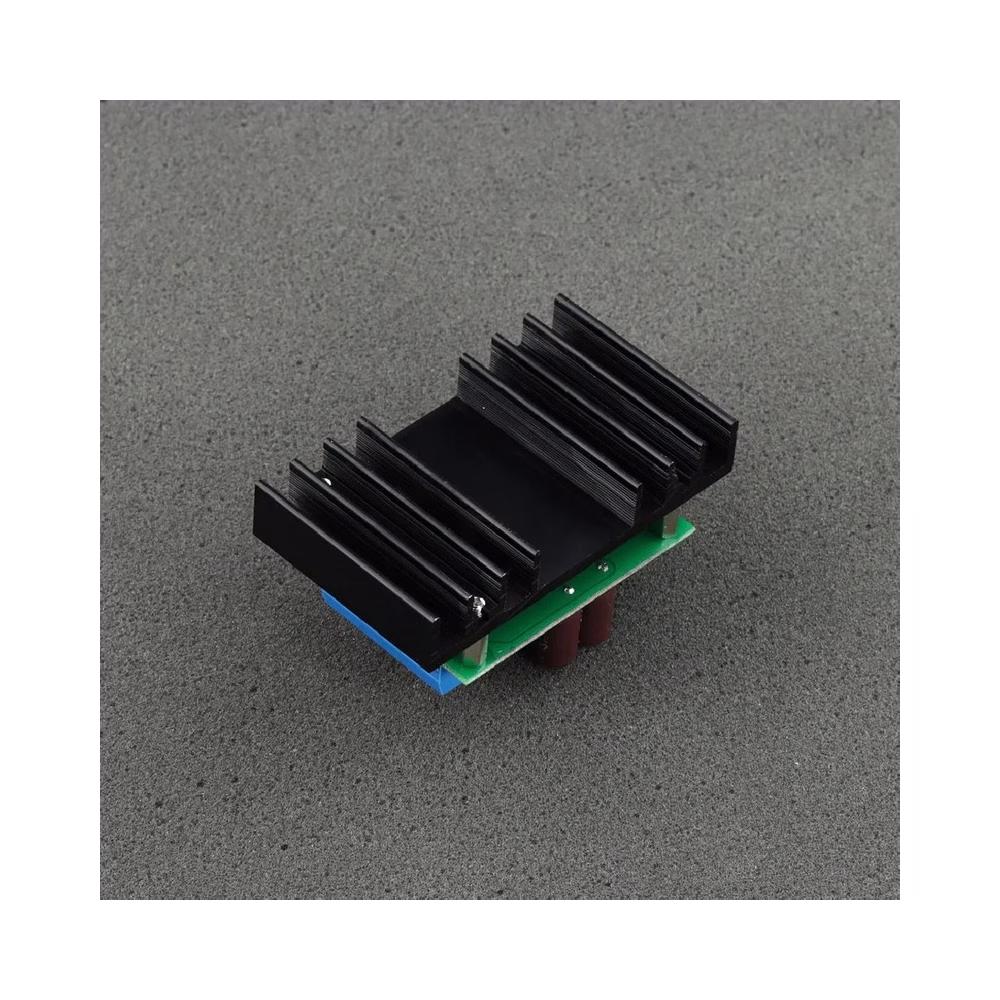

Yksikanavainen 10 A, 3–24 V laserdiodiohjain digitaalisella lämpötilansäädinpiirillä sekä anodisoidulla jäähdytyselementillä. Jäähdytyselementin koko on mitoitettu siten, että se pystyy haihduttamaan enintään 10 W tehoa tehotransistorista. Lämpötilansäädin hyödyntää PID-algoritmia halutun lämpötilan tarkan ylläpidon takaamiseksi.
Saatavilla tilauksesta pyynnöstä
Lataa
Tuotteen kuvaus
Tietoja LPLDD-10A-24V-PID-H -laserdiodiohjaimesta
LPLDD-10A-24V-PID-H on uusin versio ammattitason 10 A -laserdiodiohjaimestamme, jossa on sisäänrakennettu digitaalinen lämpötilansäädin, joka hyödyntää PID-algoritmia. Kompaktin rakenteensa ansiosta se integroituu vaivattomasti pieniin laitteisiin, kuten kompakteihin laserprojektoreihin. Pienestä koostaan huolimatta ohjain kykenee ohjaamaan Peltier-elementtejä, kuten 12706, 12708, 07113 ja monia muita, jotka vaativat jopa 15 A virran.
Laserdiodilinjoja kaikilla aallonpituuksilla voidaan syöttää 3 V – 24 V jännitteillä. Analoginen tulo mahdollistaa laserdiodien läpi kulkevan virran moduloinnin aina 100 kHz asti. Ohjain on varustettu virranvalvontaulostulolla, joka mahdollistaa diodeihin kulkevan virran kätevän mittauspisteen. Kaksi potentiometriä on varattu enimmäisdiodivirran ja bias-virran säätöön. Kolmas potentiometri asettaa lämpötilan asetusarvon 0 - 40 °C välille.
Testihyppylaudan avulla ohjain voidaan käynnistää helposti ilman ulkoista analogista signaalia. Käytettävyyden parantamiseksi ohjaimessa on signaalidiodit (LEDit) diodin käytölle, TEC:lle ja varoituksille.
