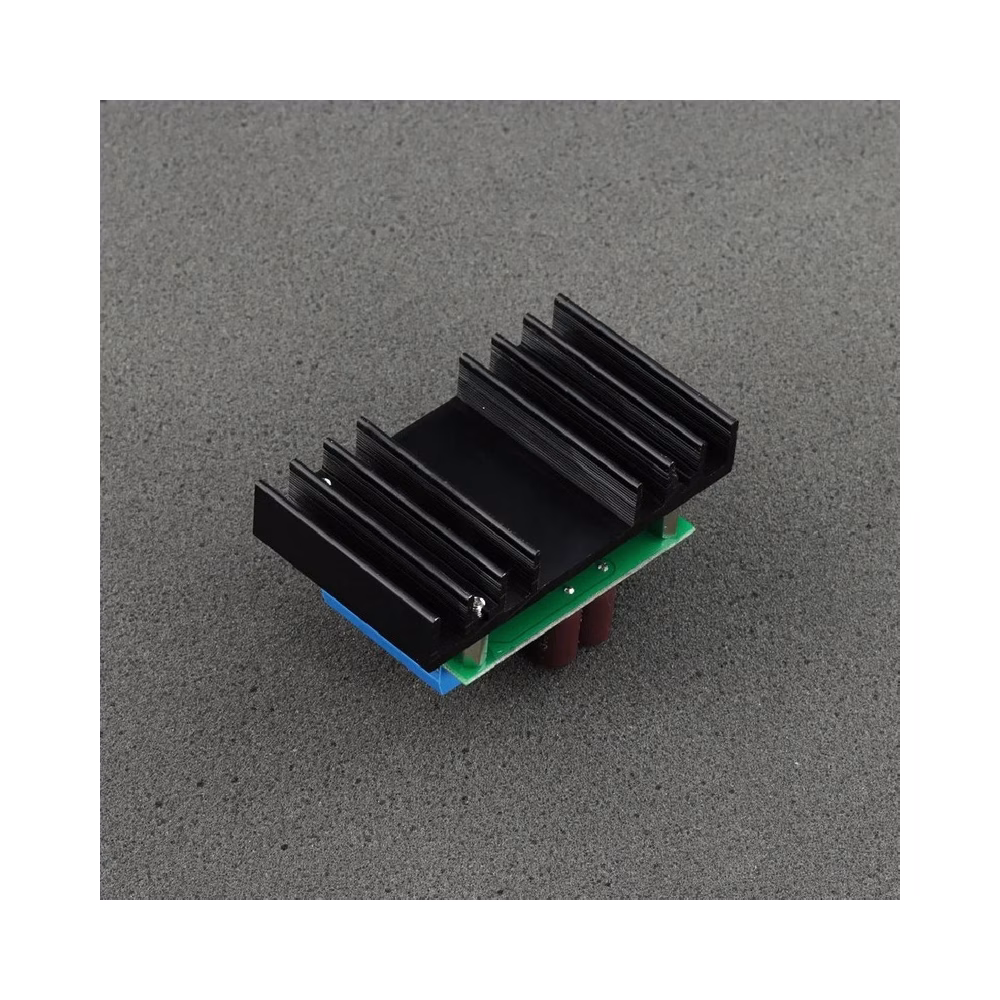

LPLDD-10A-24V-PID-H lézerdióda meghajtó
Egységes csatornás, 10 A-es, 3-24 V-os lézerdióda meghajtó digitális hőmérséklet-szabályozó áramkörrel és eloxált hűtőbordával. A hűtőborda méretezése megfelelő, hogy a teljesítménytranzisztor akár 10 W-os teljesítményveszteségét is kezelje. A hőmérséklet-szabályozó PID algoritmust alkalmaz a kívánt hőmérséklet pontos fenntartása érdekében.
Előrendelésre elérhető igény esetén
Letöltés
Termék leírása
A LPLDD-10A-24V-PID-H lézerdióda meghajtó ismertetése
A LPLDD-10A-24V-PID-H a legújabb verziója professzionális, 10 A-es lézerdióda vezérlőnknek, amely beépített, PID algoritmust alkalmazó digitális hőmérséklet-szabályozóval rendelkezik. Kompakt kialakítása révén zökkenőmentesen integrálható kis méretű eszközökbe, például kompakt lézerprojektorokba. Kis mérete ellenére a meghajtó képes olyan Peltier-modulokkal is működni, mint a 12706, 12708, 07113 és sok más, amelyek akár 15 A áramfelvételig használhatók.
Bármilyen hullámhosszúságú lézerdiódák táplálhatók 3 V-tól 24 V-ig terjedő feszültséggel. Az analóg bemenet lehetővé teszi a lézerdiódán átfolyó áram modulációját akár 100 kHz-ig. A meghajtó áramfigyelő kimenettel van ellátva, amely kényelmes mérési pontot biztosít a dióda áramának felügyeletéhez. Két potenciométer áll rendelkezésre a maximális diódaáram és a nyugalmi áram beállítására. A harmadik potenciométer a beállított hőmérsékletet szabályozza 0–40 Celsius fok tartományban.
Teszt jumper használatával a meghajtó könnyedén aktiválható külső analóg jel nélkül. A felhasználói élmény növelése érdekében a meghajtó jellámpákat (LED-eket) tartalmaz a dióda engedélyezéséhez, a TEC-hez és figyelmeztető jelzésekhez.
