1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
Pouze online

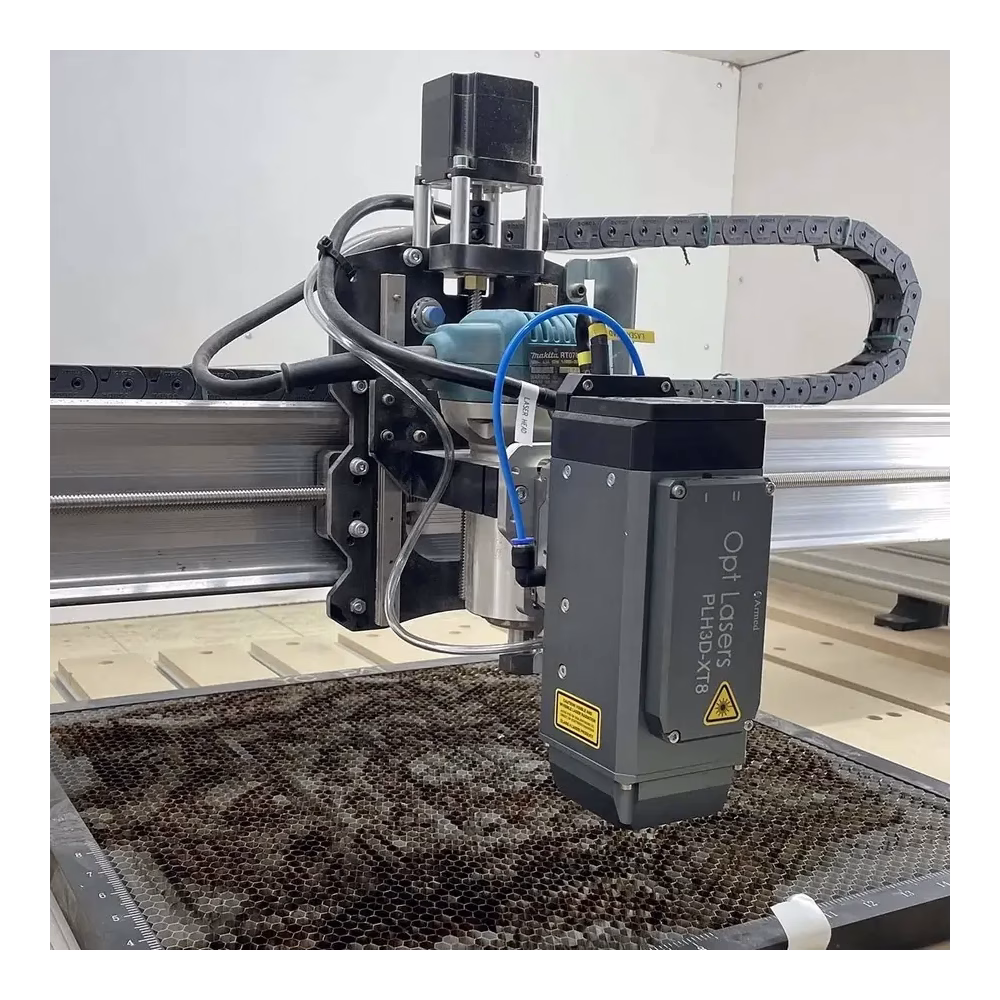

XT8 45W Plug&Play laserová sada pro všechny CNC stroje
Univerzální upgrade kit PLH3D-XT8 Laser
Parametry: 45W optický výkon, HD 125DPI, stopa 180um, maximální hloubka řezu dřeva 20mm (¾”)
Ideální pro: CO2-analogické ultra rychlé řezání a gravírování, řezání silných materiálů
Obsahuje: laserovou hlavu, vzduchovou trysku, CNC Adapter Pro, ochranné laserové brýle, kryt paprsku, držák a další.
- Přečtěte si recenze (37)
004381
5902693114512
Frequently Bought Together
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $199.00 $159.20 |
|
|
|
Licence CNC softwaru Lightburn $99.00 |
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $249.00 $224.10 |
|
|
|
Modré laserové bezpečnostní okno $187.00 $168.30 |
|
|
|
LaserDock PRO - pouze boční laserová část $99.00 $89.10 |
|
|
|
LaserDock PRO - Pouze boční část CNC $99.00 $89.10 |
Spare Accessories
|
|
|
$29.00 |
|
|
|
$5.00 |
|
|
|
$70.00 |
Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu
Výhody, které Opt Lasers poskytuje poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
Bezkonkurenční odolnost a spolehlivost
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
PLH3D-XT8 – Světová jednička, patentovaná laserová hlava – kompletní Plug&Play sada pro všechny CNC stroje
Chcete vylepšit svůj CNC stroj o laserové aplikace? Naše laserové hlavy XT8 pro vysoce výkonné řezání a gravírování představují ultimátní řešení. Laserové hlavy XT8 od předního průmyslového výrobce a tvůrce konceptu laserových hlav nabízí bezkonkurenční výkon.
Laserová hlava PLH3D-XT8 obsahuje patentovanou technologii vícezdrojových laserových diod od Opt Lasers, která podporuje její špičkové vlastnosti. Tímto inovativním přístupem stanovujeme nový standard v oblasti přesnosti a výkonu laserového obrábění.
Tato komplexní sada zahrnuje veškeré nezbytné komponenty, jako jsou ochranné laserové brýle, ochranný kryt paprsku OptiShield, PLH3D-CNC Adapter Pro a univerzální hliníkový montážní držák pro snadnou integraci do CNC strojů. Sada je dále vybavena univerzálním signálním kabelem, signálními vodiči a napájecím zdrojem pro zajištění kompatibility s jakýmkoli CNC řídicím systémem.
Spolehněte se na špičkovou kvalitu – tato sada je vaším kompletním Plug&Play řešením, které poskytuje maximální výkon a bezproblémovou instalaci pro váš stroj – od nás z Opt Lasers.
Nezapomeňte zvolit správný montážní držák laseru na stroj a signální kabel podle vašeho CNC stroje v horní části stránky!
Klikněte a sledujte XT8 v akci!
PLH3D série: Od konceptu k výsledkům – sledujte v praxi
PLH3D-XT8 45W Laser – funkce a ukázka výkonu
Výkonná 45W laserová hlava s hlubokým ostřením minimalizuje nutnost doostřování a umožňuje rychlé řezy jedním průchodem. Díky kompatibilitě s širokou škálou materiálů poskytuje detailní výsledky se stopou menší než 200 µm. Dva provozní režimy umožňují precizní šedotónové gravírování nebo plnohodnotné řezání. Integrovaný přívod vzduchu, měděné tepelné trubice, rychlý driver, stavové LED a robustní celokovové tělo zajišťují stabilní a spolehlivý výkon.
Plug & Play sada – instalace během několika minut
Stručný průvodce zapojením a nastavením laseru PLH3D na oblíbených portálových frézách typu X-Carve a Shapeoko. Obsahuje popis počáteční konfigurace a tipy pro precizní řezy a gravírování. Prezentuje širokou kompatibilitu s mnoha CNC platformami. Ideální pro rychlý začátek před vlastní instalací.
PLH3D-CNC Adapter PRO – nejvyšší řídicí řešení pro laserové systémy CNC
Zjednodušuje zapojení a řízení pomocí převodu signálů, uživatelsky vedeného nastavení přes OLED displej a CNC-předvoleb. Poskytuje diagnostiku v reálném čase a vrstveně řešenou bezpečnost (klíč, kontrola signálu, automatické odpojení) chránící obsluhu i zařízení. Kompatibilní se všemi hlavami PLH3D. Robustní eloxované pouzdro obstojí i v náročných provozních podmínkách.
LaserDock PRO: Bezpracné uchycení laserových hlav pro CNC
Rychlé magnetické uchycení laseru s integrovaným přívodem vzduchu a napájením umožňuje sejmutí/připojení během několika sekund. Funkce automatického odpojení chrání při nárazech do osy Z, pozlacené kontaktní kolíky a opakovatelné mechanické uchycení zajišťují přesnou polohu. Kompatibilní se všemi současnými i budoucími hlavami – vaše kompaktní a odolná platforma. Eloxovaný hliník garantuje odolnost v dílenském prostředí.
Volitelné příslušenství – můžete jej přidat výběrem nahoře na této stránce.
Vyberte svůj model nebo značku CNC a zobrazte kompatibilní laserovou sadu Plug & Play.
Co můžete řezat nebo gravírovat?
Toto jsou nejčastější materiály pro laserové řezání a gravírování pomocí PLH3D-XT8.
Úplnou tabulku s výsledky testů rychlosti a výkonu pro mnoho dalších materiálů najdete pod touto sekcí.
Dřevo
Překližka
Kůže
Pěna
Pryž
Korek
Eloxovaný hliník (gravírování)
Keramické dlaždice (gravírování)
Akrylát (PMMA)
Kámen (gravírování)
Papír a lepenka
Textilie
Kovy (gravírování)
Speciální materiály
SkloA mnoho dalších materiálů uvedených v tabulce níže.
PLH3D-XT8 – tabulka rychlostí řezání a gravírování
Příklady rychlostí řezání a gravírování s PLH3D-XT8
| Materiál | Typ operace | Tloušťka | Rychlost | Výkon laseru | Počet průchodů |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 palců/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 palců/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 palců/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 palců/min) | 100% | 1 | |
| HDF (dřevovláknitá deska vysoké hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 palců/min) | 100% | 1 | |
| MDF (dřevovláknitá deska střední hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 palců/min) | 100% | 1 | |
| Balza | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 palců/min) | 100% | 2 | |
| Borovice | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Rostlinně činěná vrchní vepřová useň | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 | |
| Tvrdá rostlinně činěná hovězí useň (full-grain) | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 palců/min) | 100% | 1 | |
| PU (polyuretanová) umělá kůže | Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 |
| Bílý mramor | (Hluboké) gravírování | N/A | 52 mm/s (120 palců/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 palců/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 palců/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 palců/min) | 100% | 4 | |
| Oranžový transparentní akryl | Gravírování | N/A | 220 mm/s (520 palců/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 palců/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 palců/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 palců/min) | 15% | 1 |
| Denim | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 palců/min) | 100% | 1 |
| Vysoce hustý vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 palců/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 palců/min) | 100% | 1 |
| Bílý polyester vysoké hustoty | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 palců/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 palců/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 palců/min) | 100% | 1 | |
| Plsť | Řezání | 4 mm (0.1575") | 70 mm/s (165 palců/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 palců/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 palců/min) | 100% | 3 | |
| Pěna EVA | Řezání | 3 mm (0.118") | 140 mm/s (331 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 palců/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 palců/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 palců/min) | 100% | 1 |
| Skelný laminát | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 palců/min) | 100% | 1 |
| Nerezová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 | |
| Nástrojová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 |
Funkce a přínosy laserové hlavy PLH3D-XT8
Nepřekonaná hloubka fokusu: Díky mimořádné hloubce fokusu a prodlouženému ohniskovému pasu eliminuje XT8 nutnost častého dolaďování a umožňuje řez jedním průchodem, což výrazně zrychluje zpracování.
Preciznost v praxi: Průměr laserového spotu PLH3D-XT8 pod 200 µm umožňuje dosahovat jemných detailů při umělecké práci a bez námahy prořezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému svazku zůstává šířka řezu (řezná spára) stejná v obou směrech skenování.
Polotónové gravírování a plnohodnotný řez: Přepínejte mezi dvěma režimy: 50 % výkonu pro detailní gravírování nebo 100 % výkonu pro vysokorychlostní řezání, abyste se rychle přizpůsobili různým materiálům a aplikacím.
Integrovaná tryska Air-Assist: Zvýšíte efektivitu řezu díky integrované trysce. Dosáhnete až šestinásobné rychlosti řezání a snížíte tepelné ovlivnění obrobku. Současně napomáhá čistotě ochranného okénka a hlavní čočky.
Měděný chladič s heatpipe: Pokročilá chladicí architektura zajišťuje optimální odvod tepla a dlouhou životnost díky efektivnímu přenosu tepla do přídavného chladiče.
Provozní bezpečnost: Signalizační LED informuje o stavu připravenosti laseru a poskytuje výstrahy před přehřátím pro vyšší bezpečnost a správné teplotní řízení.
Ultrarychlý integrovaný budič: Zažijte špičkový výkon díky integrovanému budiči, který zaručuje přesné gravírování a reprodukovatelné výsledky. Blízké umístění laserových diod k budiči umožňuje vysokofrekvenční modulaci proudu.
Celokovové tělo: Plášť laseru je kompletně z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Software LightBurn — získejte slevu 10 % při nákupu s kity Opt Lasers
Ušetřete 10 %, když přidáte LightBurn ke své sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play kity je LightBurn k dispozici za exkluzivní zvýhodněnou cenu — od prvního dne tak začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu. LightBurn je celosvětově prověřen uživateli laserů a je nejpopulárnější volbou komunity s tisíci prodaných licencí.
Software LightBurn je dostupný jako volitelné příslušenství k našim laserovým kitům nebo hlavám a je kompatibilní se všemi moduly Opt Lasers pro řezání a gravírování — včetně XT8, XT-50 a XF+. Zefektivňuje váš pracovní postup a poskytuje přesné řízení pro dosažení optimálních výsledků při řezání i gravírování. Přidat jej můžete v sekci Accessories v horní části stránky.
Tip ke kompatibilitě: Kompatibilita LightBurn závisí na pohybovém řídicím systému/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a obsahuje vlastní postprocesor pro G-code. Před nákupem si však prosím ověřte, že je váš kontrolér podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, spojení LightBurn se zařízením Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Příběhy zákazníků – Opt Lasers
Nicky Norton je autor Nortonovy metody — široce používaného pracovního postupu primárně pro laserové gravírování na keramické dlaždice (Norton White Tile), který zároveň inspiroval práci na dřevě a nerezové oceli. Jeho projekty se široce šíří v makerských skupinách na Facebooku, pravidelně získávají uznání a pomáhají nováčkům zlepšovat výsledky.
"(... ) Pak jsem viděl několik příspěvků s fantastickými gravurami od lidí používajících Opt Lasers PL3D-XT-50 6 W. Kontaktoval jsem Opt Lasers a brzy jsem měl jeden kus u sebe. Hned po vybalení mi došlo, že jde o vysoce kvalitní, precizně zpracovaný modul. Některé počáteční potíže s připojením k mé laserové sestavě byly rychle překonány díky skvělé podpoře Opt Lasers prostřednictvím zpráv/e-mailů/Zoom hovorů. Přesnost a exactnost tohoto laseru s paprskem 30 × 50 mikrometrů (mimořádně vysoká laserová fluence) se velmi rychle ukázaly jako nepřekonatelné, pokud jde o kvalitu gravur, kterých jsem schopen dosáhnout.
Celkově byla spolupráce s produkty Opt Lasers a jejich technickou podporou velmi pozitivní zkušeností a znovu ve mně probudila nadšení pro diodové gravírování."
Kris Crawford je kanadský maker a tvůrce obsahu stojící za projektem Further North Fabrication, kde na YouTube a Instagramu sdílí dřevoobráběcí a kovovýrobní stavby. Od roku 2021 používá Opt Lasers k přidávání jemných detailů do dárků pro klienty i osobních projektů — je respektovaným hlasem, který povzbuzuje ostatní k objevování CNC laserové výroby.
"(... ) Integrace laseru s mým upraveným X-Carve CNC byla bezproblémová a od té doby výrazně rozšířila schopnosti mé sestavy. Přesnost a univerzálnost modulu Opt Lasers byla pro mé DIY/kutilské projekty zásadní změnou — umožňuje mi vytvářet složité návrhy a přidávat detailní gravury do široké škály materiálů. Ať už pracuji se dřevem, akrylátem nebo kovem, laser pokaždé dodá výborné výsledky."
April Wilkerson je tvůrkyně z Texasu, dřevoobráběčka a kovovýrobkyně — na YouTube vystupuje jako @AprilWilkerson — s více než 1,5 milionu odběratelů. Od YouTube po TV její detailní návody posilují komunitu makerů po celém světě a nově zahrnují i laserové projekty.
"(... ) Instalace i provoz byly překvapivě hladké a snadné — skutečné plug-and-play. Protože to byl můj první laser, potřebovala jsem na začátku rady a tým Opt Lasers byl fantastický; reagoval pohotově, byl odborný a vždy ochotný věnovat čas důkladným odpovědím. Dokonce zodpověděli otázky, které mě samotnou ještě nenapadly!"
Jim Neeb je penzionovaný inženýr a dřevoobráběč s 45 lety praxe, který podporuje Opt Lasers už od počátků prostřednictvím svého kanálu @JNWoodworks na YouTube a naší oficiální uživatelské skupiny. Je známý srozumitelnými, praktickými návody a precizními ukázkami, které pomáhají makerům zvládnout laserové techniky. Je také oficiálním testerem ve spolupráci s Avid CNC.
"(... ) Opt Lasers je JEDINÁ společnost s diodovými lasery, kterou doporučuji, protože v podstatě neexistují jiné firmy, jejichž produkty a zákaznický servis by se jejich úrovni byť jen přiblížily. Mohu to říci s jistotou jak na základě vlastní zkušenosti, tak díky zpětné vazbě, kterou dostávám od mých diváků a kontaktů z celého světa."
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost ohniskové skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D × Š × V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy (typ.) | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Objemový průtok ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Rozteč montážních otvorů | 5 × 4 otvorů, 24 × 15 mm (0.94 x 0.59 in.) |
| Typ montážních otvorů | M3 x 0.5 x 3 mm |
| Max. okolní teplota | 40°C (104°F) |
| Modulační vstup | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Max. šířka pásma modulace | 30 kHz |
| Vstupní impedance modulace | >1 kΩ |
| Napětí napájecího zdroje | 24 V |
| Min. proud zdroje 24 V | 8 A |
| Maximální příkon | 170 W |
Laserová hlava PLH3D-XT8 – Často kladené otázky (FAQ)
PLH3D-XT8 je kompatibilní s většinou CNC strojů, včetně oblíbených značek jako X-Carve, Shapeoko nebo Stepcraft. Montáž je možná pomocí dodaného univerzálního držáku nebo systému LaserDock. Kompatibilitu s vaším CNC řídicím systémem zajišťuje PLH3D-CNC Adapter Pro, který podporuje vstupy PWM, TTL i analog (0–3 V, 0–5 V nebo 0–24 V).
XT8 umožňuje řezání či gravírování dřeva, překližky, MDF, kůže, gumy, textilií, pěn, akrylátu a mnoha dalších. Umí také gravírovat povlakované kovy a některé holé kovy (s úpravou úhlu dopadu). Jeho ~45 W optického výkonu umožňuje jednoprostupové řezání tenkých materiálů a víceprůchodové řezání silnějších materiálů.
První instalace trvá přibližně 30 minut. Se systémem LaserDock PRO s magnetickým dokem trvá každodenní nasazení/sundání jen několik sekund. Všechny konektory jsou Plug&Play a jsou součástí sady.
Součástí sady je výšková referenční pomůcka (Height Reference Tool) pro rychlé ruční zaostření. Položte ji na materiál a nastavte nominální pracovní vzdálenost 21 mm. Pro řezání upravte dle tloušťky materiálu.
XT8 se připojuje přes PLH3D-CNC Adapter Pro, který podporuje TTL, PWM i analogové vstupy. Součástí je napájecí zdroj 24 V a veškerá kabeláž.
Ano — XT8 má integrovanou, nastavitelnou vysokotlakou trysku Air Assist, která zlepšuje rychlost/kvalitu řezu odstraňováním zplodin a chlazením řezu. Funguje s běžnými malými kompresory (doporučený reálný průtok pro většinu materiálů ~10–15 l/min).
XT8 má ochranu proti přehřátí a musí být používán s ochrannými laserovými brýlemi s certifikací CE (OD7+ pro 190–540 nm). Při 58 °C se automaticky vypne a při 50 °C obnoví provoz. Vždy dodržujte normy laserové bezpečnosti (např. ANSI Z136.1).
Typická provozní životnost je 20 000–30 000 hodin. Pokud dojde k poruše jedné diody, lze jednotku často opravit výměnou diody. Pravidelně čistěte optiku a zajišťujte správné proudění vzduchu pro maximální životnost.
Ano, ale nakloňte obrobek (nebo laser) přibližně o 7°, aby se odraz nevracel do diod. U kovů obecně zaveďte mírný náklon a směřujte paprsek od obsluhy. Vždy používejte brýle s OD7+.
Použijte jakýkoli CAM, který generuje G-code: LightBurn (doporučeno), Vectric, Fusion 360 nebo bezplatné nástroje jako LaserGRBL. LightBurn nabízí pokročilé řízení, obrazové gravírování a snadné nastavení s našimi presety.
- Maximální optický výkon: 45 W; typicky: 38–43 W
- Vlnová délka: 450 ± 10 nm; zaostřená stopa <180 µm
- Pracovní vzdálenost: 21 mm
- Napájení: 24 V, min. 8,5 A; max. příkon 170 W
- Modulační vstupy: PWM/TTL/Analog (podpora 0–3/5/24 V)
- Doporučená základní frekvence PWM: 1–5 kHz (šířka pásma až 10 kHz)
- Hmotnost hlavy: ~1150 g (s LaserDockem: ~1330 g)
- Max. okolní teplota: 40 °C
Gravírování: Pomocí výškové referenční pomůcky nastavte nominální pracovní vzdálenost na 21 mm pro rychlé a opakovatelné ostření.
Řezání (tenké 1–6 mm): Zaostřete tak, aby nejmenší stopa ležela přibližně u středu tloušťky materiálu (začněte na 21 mm a poté snižte o polovinu tloušťky).
Řezání (silné >6 mm): Řežte po vrstvách, po každém průchodu mírně snižte hlavu; vyhněte se kontaktu trysky s obrobkem. Některé materiály (např. březová překližka, MDF, PU pěna, borovice) lze řezat silné jedním průchodem s tryskou těsně u povrchu (bez dotyku).
Režim „I“ (50 %): rozsah ~0–20 W pro detailní odstínování v šedé škále a jemné tónování.
Režim „II“ (100 %): plný výkon pro vysokorychlostní černobílé gravírování a efektivní řezání, včetně silnějších materiálů.
XT8 akceptuje řízení PWM/TTL/Analog: 0–3 V, 0–5 V a 0–24 V na Mod Input #2 (PWM). Použijte základní frekvenci PWM 1–5 kHz (vyšší frekvence může zajistit plynulejší šedou škálu). Logická „1“ je ≥3 V; „0“ ≤0.8 V. Nepřipojujte signály současně na analogový i PWM vstup (sdílejí společnou zem).
Doporučený reálný průtok kompresoru: 10–12 l/min s ≥50 L vzdušníkem pro komfortní provoz. Řada uživatelů uspěje i s menšími jednotkami (např. 5 L), výsledky se však liší. Použijte filtr a odlučovač oleje; ve vlhkém klimatu přidejte sušičku, abyste předešli kapkám vody.
Nastavení průtoku: řezání ~5–15 l/min; gravírování ~1–5 l/min. Nepřekračujte ~15–20 l/min, může to snížit rychlost řezu. Průtokoměr je důrazně doporučen.
Nejprve zajistěte zadní držák kabelu a poté kabel pevně zasuňte do XT8. Při přímém použití připojte druhý konec k Adapter PRO. U LaserDock PRO nejprve namontujte Laser-Side Part čtyřmi šrouby M4 zarovnanými s pozicí vřetena, poté připojte krátký kabel a hadici vzduchu.
Chladič: Pravidelně profukujte chladič stlačeným vzduchem (zejména po zakouřených úlohách). Nepřetáčejte ventilátor. Pro důkladnější čištění se doporučuje demontáž čelního krytu zhruba každých 100 hodin.
Air Assist / tryska: Při řezání i gravírování vždy používejte trysku Air Assist se stálým, suchým a bezolejovým proudem vzduchu. Udržuje kouř a částice mimo optiku, pomáhá udržet ochranné okénko a hlavní čočku čisté a snižuje četnost čištění.
Optika: Před každým použitím zkontrolujte ochranné okénko a čistěte přibližně každých 100 hodin. V případě poškození vyměňte (náhradní díl je k dispozici). Hlavní čočku také čistěte zhruba každých 100 hodin.
Čisticí prostředky: Používejte pouze 99.9% anhydrous IPA a vhodné netkané materiály. Vyhněte se „rubbing alcohol“ (~70% IPA + voda) a běžným ubrouskům na brýle/mikroskopy (mohou zanechávat zbytky). Aplikujte jen takovou sílu, jaká je nutná k odstranění nečistot, abyste chránili povlaky.
Recenze
Photo engravings
I do mostly photo engravings with that, and even it's spot is bigger than XT-50 (also own) but speed is much higher here, good product
delivery with ups
got whole kit within 6 days so.. wow!
speed
I love that I can use this for fast cutting 5mm wood, and later on engrave with probably max speed of my cnc
powerhouse!
The cooling system works wonders, even during long engraving sessions. My previous laser couldn’t handle the workload, but this one is a powerhouse!
fast delivery
What I appreciate most is the versatility. Whether it’s cutting intricate designs on wood or engraving glass, this laser does it all without a hitch.
better than expected
The results are better than expected, especially for such a compact laser head.
easy for beginner
I’m not a professional, but this laser makes me feel like one. It’s so intuitive and delivers excellent results, even for a beginner like me
Best of the best!
I love it!
engraving a creative way
This laser made engraving a creative outlet for me. I’ve started selling custom-designed coasters, and the quality has wowed my buyers.
quality quality quality
What sets this laser apart for me is the build quality. It feels robust and designed for long-term use, which is rare these days.
Amazed
I was amazed by how easily this laser integrates with my CNC machine. It transformed the way I work on custom furniture projects. Truly a professional tool!
laser working with acrylic
At first, I wasn’t sure if the power would be enough for cutting thicker materials, but it handles 10mm acrylic like it’s butter. Couldn’t ask for more!
incredible
The detail this laser achieves is incredible. I’ve started engraving family portraits onto wood, and the feedback has been amazing from customers.
Definitely worth the investment
I was impressed by how fast it cuts through plywood without compromising on the edges’ smoothness.
Stunning
It’s the perfect tool for both hobbyists and professionals. I’ve started collaborating with other creators to make stunning, customized designs
My clients love the intricate detailing I can achieve now.
This laser has helped me expand my woodworking business significantly.
i love it
I love how it keeps performing consistently, even after months of heavy use. It’s not just another laser; it’s a solid investment in my workshop.
worth every $$$
Having used many lasers before, this one stands out for its reliability. It doesn’t overheat and maintains precision on every project.
clear and easy
The instructions were clear, and I had it set up in no time. Since then, I’ve been working on signs for local businesses, and the precision is unmatched.
Ukie
OPT lasers are the best of the best. Easy to install and do a magnificent job at etching and rastering on various substrates Highly recommend this product to all CNC owners. You won't be sorry.
Perfect match
The XT8 has exceeded my expectations. I recently purchased the XT-50 for its advanced features and enhanced performance.
I love my XT8.
I also bought the XT-50 for even more power and precision in my projects.
Fast and furious!
Greatt
Fast shipping
I got it faster than expected. Support helped with all my questions 5/5
Pro
The accuracy is mind-blowing. Fast delivery
Precision Meets Speed
Didn't know what I was missing until I tried this upgrade. It's like my projects are on HD now
WHAT A BEAST!
I got it to cut 3/4" pine and then engrave it with high detail, how cool is that?!?!
5/5
Worth every penny! Sped up my work so much, i'll still use my XT-50 for fine work, but for cutting this is just soo fast
Revolution
Brought this new gear into my setup, and wow, talk about an upgrade! It's like going from a flip phone to a smartphone in terms of precision. Delivery was speedy too – huge plus!
Nuevo favorito
Productos como estos son la razón por la que soy fiel a la marca Opt. El haz es tan estrecho que puedes cortar madera gruesa con un solo pase!
5/5
nothing to add more
Good
I am very happy with the laser and Opt Lasers service, only one star less because the courier couldn't get to me. I got the package in 5 days to NJ
A Game Changer for Beginners
As someone new to laser engraving, this blue laser head from Opt Lasers was a revelation. It's incredibly user-friendly and was easy to integrate into my existing setup. The difference in my projects is night and day—sharp, precise cuts every time. Truly a must-have for beginners looking to elevate their work.
Great laser
Gotta say that was a lot of money to spend, but what you get is a sturdy build with high optical power and great results. I even dropped it once OOPS! and it survived no problem~!!
upgrade time!
Just upgraded my CNC with this unbelievable laser head. The results? Out. Of. This. World.
Professional Grade
This laser was exactly what I needed in my workshop. I do a ton of foam and plywood cutting, and speed is of the essence. XT8 solved all my problems, thanks opt Lasers!
Fast
shoutout for the lightning-fast shipping!
