1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
Sleva!
XT8 45W Plug&Play laserová sada pro CNC Mekanika
Mekanika PLH3D-XT8 Laser Upgrade Kit
Specs: 45W Optical Power, HD 125DPI 180um spot, max wood cutting thickness 20mm (¾” )
Best For: CO2-like Ultra High Speed Cutting and Engraving, Thick Materials Cutting
Includes: Laser Head, Air Nozzle, CNC Adapter Pro, Power Supply, Signal Wire, Laser Safety Glasses, Beam Cover
Mount: Order directly from Mekanika
005166
Black November 2025!
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $179.10 $143.28 |
|
|
|
LaserDock PRO - pouze boční laserová část $89.10 $80.19 |
|
|
|
LaserDock PRO - Pouze boční část CNC $89.10 $80.19 |
Insurance Options
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $224.10 $201.69 |
CNC Machine Control Software
Spare Accessories
|
|
|
$63.00 |
|
|
|
$26.10 |
|
|
|
$5.00 |
Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-

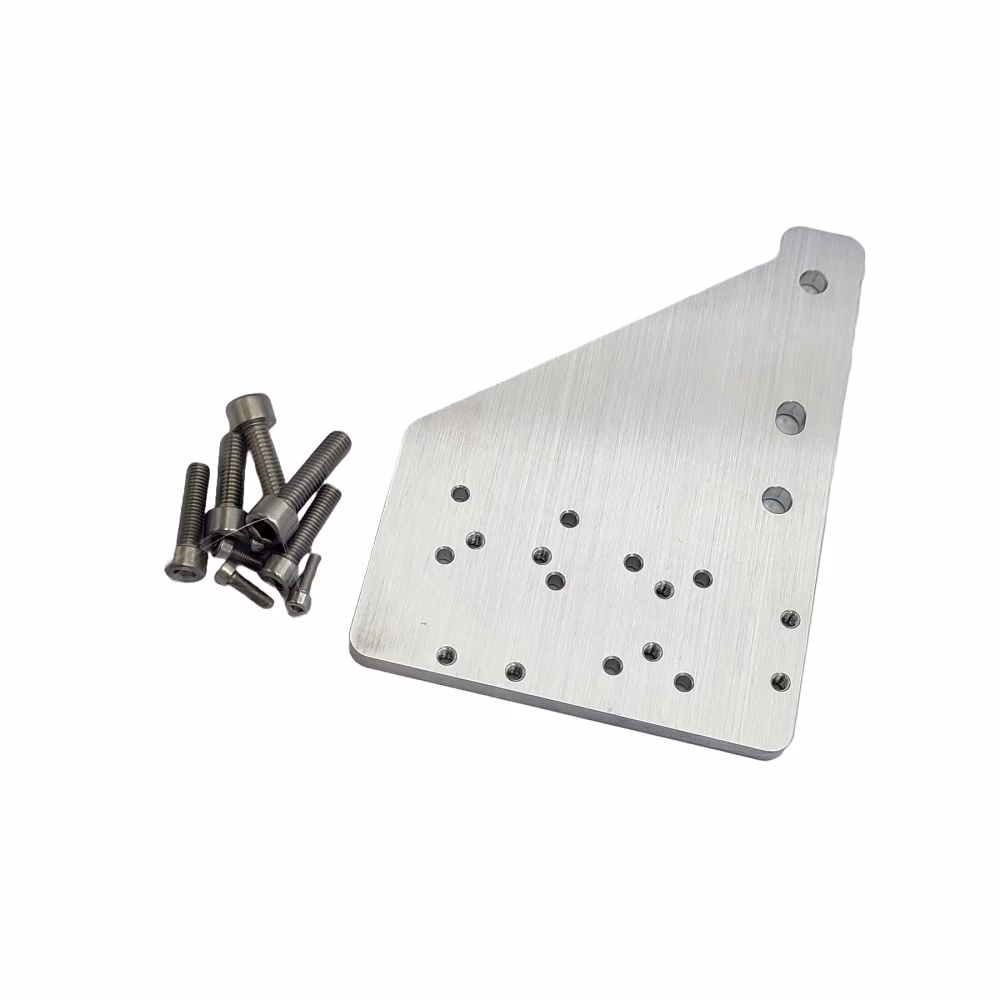

1 x Mekanika CNC držák pro laserovou hlavu PLH3D-XT8
✔ Hliníkový držák pro montáž laserové hlavy PLH3D-XT8 nebo LaserDock na CNC stroje Mekanika.
✔ Součástí je sada šroubů.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu
Výhody, které Opt Lasers poskytuje poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
Bezkonkurenční odolnost a spolehlivost
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU

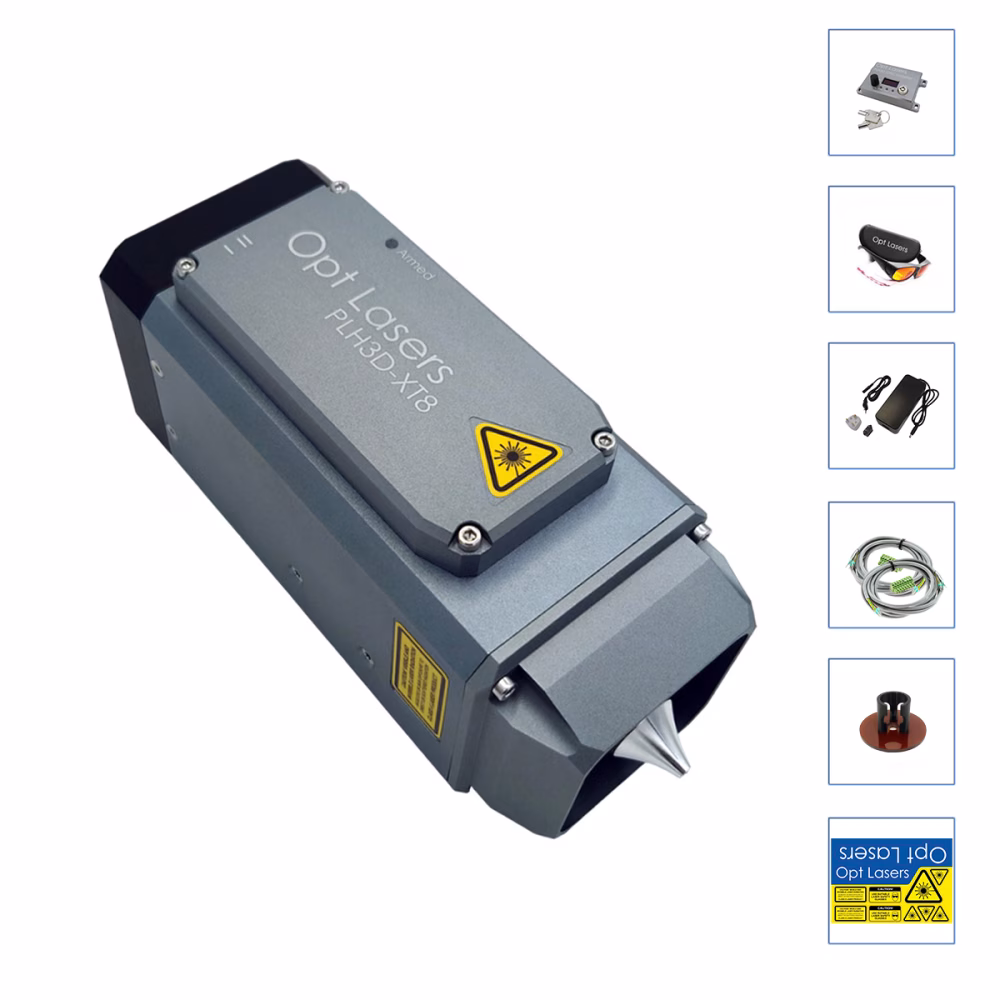

PLH3D-XT8 - World's No. 1 Patented Laser Head Complete Plug&Play Kit for Mekanika CNC Machines
Looking to upgrade your Mekanika CNC machine with laser capabilities? Our Hyper-Performance XT8 CNC Cutting and Engraving Laser Heads are the ultimate solution. Crafted by the industry's leading manufacturer and concept creator of laser heads, our impressive XT8 laser heads deliver unparalleled performance.
The PLH3D-XT8 laser head incorporates Opt Lasers' patented multi-laser diode technology, driving its cutting-edge capabilities. This innovative approach ensures unparalleled performance and precision, setting a new standard in laser processing.
This comprehensive kit includes all essential components such as Laser Safety Glasses, OptiShield Beam Cover, PLH3D-CNC Adapter Pro.
Trust in the best – this kit is your all-in-one Plug&Play package, delivering top-notch performance and hassle-free setup for your machine, from us, Opt Lasers.
Order a mounting kit with a spacer directly from Mekanika. The kit includes 2x DIN912 M4x16 bolts and 2x 6mm spacers.
Click to see the XT8 in action!
Funkce a přínosy laserové hlavy PLH3D-XT8
Nepřekonaná hloubka fokusu: Díky mimořádné hloubce fokusu a prodlouženému ohniskovému pasu eliminuje XT8 nutnost častého dolaďování a umožňuje řez jedním průchodem, což výrazně zrychluje zpracování.
Preciznost v praxi: Průměr laserového spotu PLH3D-XT8 pod 200 µm umožňuje dosahovat jemných detailů při umělecké práci a bez námahy prořezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému svazku zůstává šířka řezu (řezná spára) stejná v obou směrech skenování.
Polotónové gravírování a plnohodnotný řez: Přepínejte mezi dvěma režimy: 50 % výkonu pro detailní gravírování nebo 100 % výkonu pro vysokorychlostní řezání, abyste se rychle přizpůsobili různým materiálům a aplikacím.
Integrovaná tryska Air-Assist: Zvýšíte efektivitu řezu díky integrované trysce. Dosáhnete až šestinásobné rychlosti řezání a snížíte tepelné ovlivnění obrobku. Současně napomáhá čistotě ochranného okénka a hlavní čočky.
Měděný chladič s heatpipe: Pokročilá chladicí architektura zajišťuje optimální odvod tepla a dlouhou životnost díky efektivnímu přenosu tepla do přídavného chladiče.
Provozní bezpečnost: Signalizační LED informuje o stavu připravenosti laseru a poskytuje výstrahy před přehřátím pro vyšší bezpečnost a správné teplotní řízení.
Ultrarychlý integrovaný budič: Zažijte špičkový výkon díky integrovanému budiči, který zaručuje přesné gravírování a reprodukovatelné výsledky. Blízké umístění laserových diod k budiči umožňuje vysokofrekvenční modulaci proudu.
Celokovové tělo: Plášť laseru je kompletně z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost ohniskové skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D × Š × V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy (typ.) | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Objemový průtok ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Rozteč montážních otvorů | 5 × 4 otvorů, 24 × 15 mm (0.94 x 0.59 in.) |
| Typ montážních otvorů | M3 x 0.5 x 3 mm |
| Max. okolní teplota | 40°C (104°F) |
| Modulační vstup | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Max. šířka pásma modulace | 30 kHz |
| Vstupní impedance modulace | >1 kΩ |
| Napětí napájecího zdroje | 24 V |
| Min. proud zdroje 24 V | 8 A |
| Maximální příkon | 170 W |
Example Cutting and Engraving Speeds with PLH3D-XT8
| Material | Operation Type | Thickness | Speed | Laser Power | Passes |
|---|---|---|---|---|---|
| Wood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Engraving | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Plywood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Cutting | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Cutting | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Cutting | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| High-Density Fiberboard (HDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Medium-Density Fiberboard (MDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Pinewood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Veg-Tan Top-Grain Pigskin Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Hard Veg-Tan Full-Grain Cowhide Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (Polyurethane) Faux Leather | Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| White Marble | (Deep) Engraving | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Slate | Engraving | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Black Acrylic | Cutting | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Cutting | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Orange Transparent Acrylic | Engraving | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Red Acrylic | Cutting | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Green Acrylic | Cutting | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Cotton | Engraving | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Jeans | Cutting | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| High-Density Reinforced Nylon | Cutting | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| White Polyester | Cutting | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| White High-Density Polyester | Cutting | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Cutting | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Cutting | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Felt | Cutting | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Polyfoam | Cutting | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Cutting | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA Foam | Cutting | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Polyurethane (PU) Foam | Cutting | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Carbon Fiber | Cutting | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Glass Fiber | Cutting | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Stainless Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Tool Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
