1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
Sleva!
XT8 45W Plug&Play laserová sada pro Neje CNC
Neje PLH3D-XT8 Laser Upgrade Kit
Specifikace: Sada je určena pro laserové přístroje, které se používají v laserových zařízeních: Optický výkon 45 W, HD 125DPI 180um spot, max. tloušťka řezání dřeva 20 mm (¾" )
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů.
Součástí balení je: Laserová hlava, vzduchová tryska, adaptér CNC Pro, ochranné brýle, kryt paprsku, držák a další.
004918
5902693115069
Black November 2025!
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $179.10 $143.28 |
|
|
|
LaserDock PRO - pouze boční laserová část $89.10 $80.19 |
|
|
|
LaserDock PRO - Pouze boční část CNC $89.10 $80.19 |
|
|
|
$44.10 |
Insurance Options
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $224.10 $201.69 |
CNC Machine Control Software
Spare Accessories
|
|
|
$63.00 |
|
|
|
$26.10 |
|
|
|
$5.00 |
Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Univerzální CNC držák pro laserovou hlavu řady PLH3D
✔ Hliníkový držák pro montáž laserové hlavy řady PLH3D (XF+, XT-50,XT-10, XT8) nebo LaserDock Pro na typické konfigurace montážních otvorů CNC strojů.
✔ Obsahuje sadu šroubů.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-

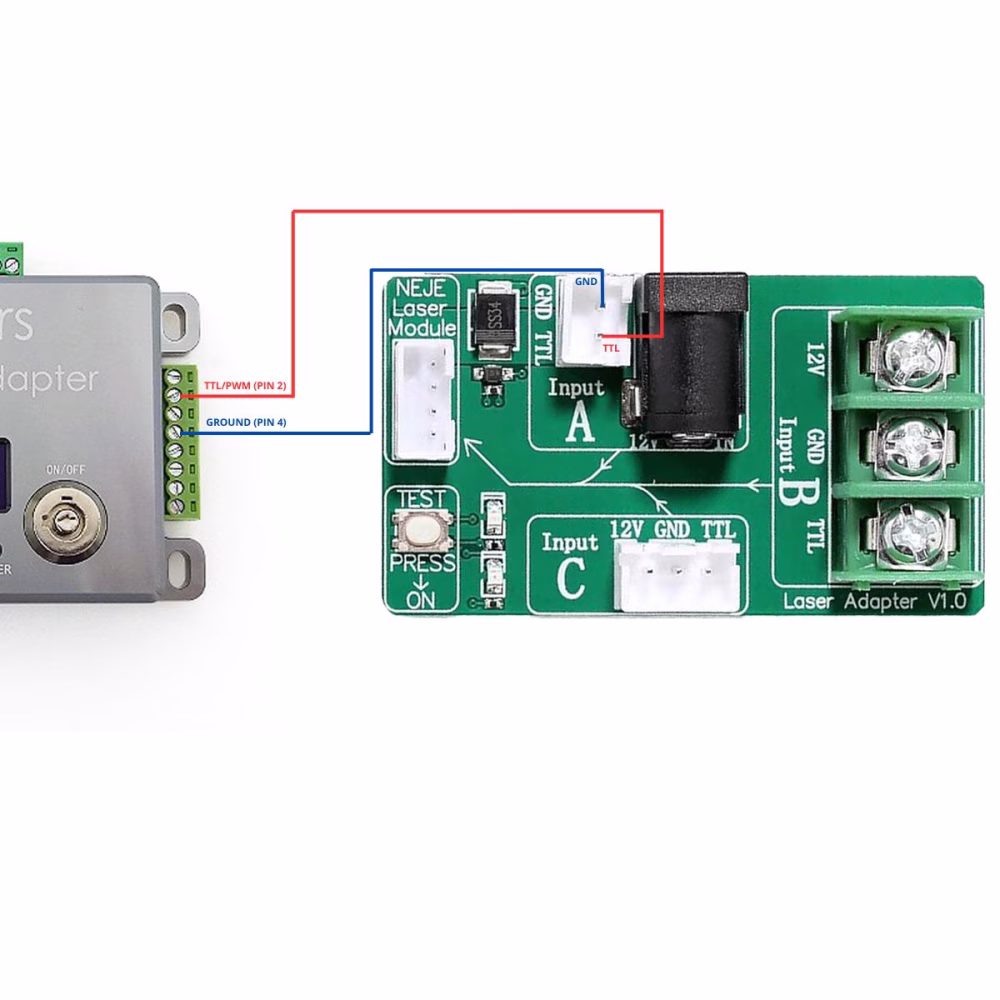

1 x Neje Signální vodič pro PLH3D-CNC adaptér
✔ Zajišťuje spojení mezi PLH3D-CNC adaptérem a řídicí jednotkou Neje .
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu
PLH3D-XT8 pro váš CNC stroj Neje
Odemkněte plný potenciál svého CNC stroje s komplexními sadami Plug&Play PLH3D-XT8 pro upgrade laseru od společnosti Opt Lasers. Tyto sady jsou odborně navrženy pro kompatibilitu s různými CNC řídicími jednotkami a zajišťují bezproblémovou integraci a optimální výkon. Každá součást je pečlivě vyrobena tak, aby zaručovala spolehlivost a efektivitu s vaším řídicím systémem YoraHome. V galerii najdete schéma zapojení, díky kterému je nastavení jednoduché. Rozšiřte možnosti svého řídicího systému a posuňte výkon svého stroje na novou úroveň díky tomuto komplexnímu upgradu.
Výhody, které Opt Lasers poskytuje poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
Bezkonkurenční odolnost a spolehlivost
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
PLH3D-XT8 - světová jednička v oblasti patentovaných laserových hlav Kompletní sada Plug&Play pro všechny CNC stroje.
Chcete svůj CNC stroj vylepšit o laserové funkce? Naše hyper výkonné laserové hlavy XT8 pro CNC řezání a gravírování jsou dokonalým řešením. Naše působivé laserové hlavy XT8, vyrobené předním výrobcem a tvůrcem koncepce laserových hlav v oboru, poskytují bezkonkurenční výkon.
Laserová hlava PLH3D-XT8 obsahuje patentovanou technologii více laserových diod společnosti Opt Lasers, která pohání její špičkové schopnosti. Tento inovativní přístup zajišťuje bezkonkurenční výkon a přesnost a stanovuje nový standard v oblasti laserového zpracování.
Tato komplexní sada obsahuje všechny základní komponenty, jako jsou ochranné brýle pro laser, kryt paprsku OptiShield, adaptér PLH3D-CNC Adapter Pro a univerzální hliníkový držák pro snadnou integraci s CNC stroji. Dále je sada vybavena univerzálním signálním kabelem, signálními vodiči a napájecím zdrojem, což zajišťuje univerzální kompatibilitu s jakýmkoli CNC řídicím systémem.
Důvěřujte tomu nejlepšímu - tato sada je váš balíček Plug&Play "vše v jednom", který poskytuje špičkový výkon a bezproblémové nastavení pro váš stroj, od nás, společnosti Opt Lasers.
Klikněte a podívejte se na XT8 v akci!
Řada PLH3D: Od konceptu k výsledkům - podívejte se v akci
PLH3D-XT8 45W laser - funkce a ukázka výkonu
Vysoce výkonná 45W laserová hlava s hlubokým zaostřením minimalizuje potřebu přeostřování a umožňuje rychlé jednoprůchodové řezy. Je kompatibilní s širokou škálou materiálů a poskytuje ostré detaily s velikostí bodu pod 200 µm. Dva režimy výkonu umožňují přesné gravírování ve stupních šedi nebo řezání plným výkonem. Integrovaný vzduchový asistent, měděné tepelné trubice, rychlý ovladač, stavové LED diody a robustní celokovové tělo zajišťují stabilní a spolehlivý výkon.
Sady Plug & Play - instalace během několika minut
Stručný návod pro zapojení a konfiguraci laseru PLH3D na oblíbených frézkách, jako jsou X-Carve a Shapeoko. Zahrnuje nastavení pro první spuštění a tipy pro čisté řezy a gravírování. Ukazuje širokou kompatibilitu napříč mnoha CNC platformami. Ideální jako rychlý začátek před vlastní instalací.
PLH3D-CNC Adapter PRO - ultimátní řešení ovládání pro vaše CNC laserové nastavení.
Zjednodušuje zapojení a ovládání pomocí převodu signálu, nastavení s OLED průvodcem a předvoleb připravených pro CNC. Diagnostika v reálném čase plus vrstvená bezpečnost (klíč, kontrola signálu, automatické odjištění) chrání uživatele i hardware. Pracuje se všemi laserovými hlavami PLH3D. Robustní eloxovaný kryt odolá nárokům dílny.
LaserDock PRO: Bezproblémové upevnění pro CNC laserové hlavy
Zapněte/vypněte laser během několika sekund díky magnetické přesnosti a integrovanému vzduchu/napájení. Automatické odpojení chrání před nárazy v ose Z, zatímco pozlacené pružinové kolíky a aretace polohy zajišťují opakovatelné vyrovnání. Je kompatibilní se všemi současnými i budoucími hlavami, je to úhledný držák, který je odolný vůči budoucnosti. Tvrdý eloxovaný hliník zajišťuje odolnost v dílenském prostředí.
Volitelné příslušenství - přidejte jej ze seznamu v horní části této stránky.
Co můžete řezat nebo gravírovat?
Toto jsou nejčastější materiály pro laserové řezání a gravírování pomocí PLH3D-XT8.
Úplnou tabulku s výsledky testů rychlosti a výkonu pro mnoho dalších materiálů najdete pod touto sekcí.
Dřevo
Překližka
Kůže
Pěna
Pryž
Korek
Eloxovaný hliník (gravírování)
Keramické dlaždice (gravírování)
Akrylát (PMMA)
Kámen (gravírování)
Papír a lepenka
Textilie
Kovy (gravírování)
Speciální materiály
SkloA mnoho dalších materiálů uvedených v tabulce níže.
PLH3D-XT8 – tabulka rychlostí řezání a gravírování
Příklady rychlostí řezání a gravírování s PLH3D-XT8
| Materiál | Typ operace | Tloušťka | Rychlost | Výkon laseru | Počet průchodů |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 palců/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 palců/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 palců/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 palců/min) | 100% | 1 | |
| HDF (dřevovláknitá deska vysoké hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 palců/min) | 100% | 1 | |
| MDF (dřevovláknitá deska střední hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 palců/min) | 100% | 1 | |
| Balza | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 palců/min) | 100% | 2 | |
| Borovice | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Rostlinně činěná vrchní vepřová useň | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 | |
| Tvrdá rostlinně činěná hovězí useň (full-grain) | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 palců/min) | 100% | 1 | |
| PU (polyuretanová) umělá kůže | Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 |
| Bílý mramor | (Hluboké) gravírování | N/A | 52 mm/s (120 palců/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 palců/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 palců/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 palců/min) | 100% | 4 | |
| Oranžový transparentní akryl | Gravírování | N/A | 220 mm/s (520 palců/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 palců/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 palců/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 palců/min) | 15% | 1 |
| Denim | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 palců/min) | 100% | 1 |
| Vysoce hustý vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 palců/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 palců/min) | 100% | 1 |
| Bílý polyester vysoké hustoty | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 palců/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 palců/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 palců/min) | 100% | 1 | |
| Plsť | Řezání | 4 mm (0.1575") | 70 mm/s (165 palců/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 palců/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 palců/min) | 100% | 3 | |
| Pěna EVA | Řezání | 3 mm (0.118") | 140 mm/s (331 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 palců/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 palců/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 palců/min) | 100% | 1 |
| Skelný laminát | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 palců/min) | 100% | 1 |
| Nerezová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 | |
| Nástrojová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 |
Funkce a přínosy laserové hlavy PLH3D-XT8
Nepřekonaná hloubka fokusu: Díky mimořádné hloubce fokusu a prodlouženému ohniskovému pasu eliminuje XT8 nutnost častého dolaďování a umožňuje řez jedním průchodem, což výrazně zrychluje zpracování.
Preciznost v praxi: Průměr laserového spotu PLH3D-XT8 pod 200 µm umožňuje dosahovat jemných detailů při umělecké práci a bez námahy prořezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému svazku zůstává šířka řezu (řezná spára) stejná v obou směrech skenování.
Polotónové gravírování a plnohodnotný řez: Přepínejte mezi dvěma režimy: 50 % výkonu pro detailní gravírování nebo 100 % výkonu pro vysokorychlostní řezání, abyste se rychle přizpůsobili různým materiálům a aplikacím.
Integrovaná tryska Air-Assist: Zvýšíte efektivitu řezu díky integrované trysce. Dosáhnete až šestinásobné rychlosti řezání a snížíte tepelné ovlivnění obrobku. Současně napomáhá čistotě ochranného okénka a hlavní čočky.
Měděný chladič s heatpipe: Pokročilá chladicí architektura zajišťuje optimální odvod tepla a dlouhou životnost díky efektivnímu přenosu tepla do přídavného chladiče.
Provozní bezpečnost: Signalizační LED informuje o stavu připravenosti laseru a poskytuje výstrahy před přehřátím pro vyšší bezpečnost a správné teplotní řízení.
Ultrarychlý integrovaný budič: Zažijte špičkový výkon díky integrovanému budiči, který zaručuje přesné gravírování a reprodukovatelné výsledky. Blízké umístění laserových diod k budiči umožňuje vysokofrekvenční modulaci proudu.
Celokovové tělo: Plášť laseru je kompletně z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Software LightBurn — získejte slevu 10 % při nákupu s kity Opt Lasers
Ušetřete 10 %, když přidáte LightBurn ke své sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play kity je LightBurn k dispozici za exkluzivní zvýhodněnou cenu — od prvního dne tak začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu. LightBurn je celosvětově prověřen uživateli laserů a je nejpopulárnější volbou komunity s tisíci prodaných licencí.
Software LightBurn je dostupný jako volitelné příslušenství k našim laserovým kitům nebo hlavám a je kompatibilní se všemi moduly Opt Lasers pro řezání a gravírování — včetně XT8, XT-50 a XF+. Zefektivňuje váš pracovní postup a poskytuje přesné řízení pro dosažení optimálních výsledků při řezání i gravírování. Přidat jej můžete v sekci Accessories v horní části stránky.
Tip ke kompatibilitě: Kompatibilita LightBurn závisí na pohybovém řídicím systému/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a obsahuje vlastní postprocesor pro G-code. Před nákupem si však prosím ověřte, že je váš kontrolér podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, spojení LightBurn se zařízením Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Příběhy zákazníků – Opt Lasers
Nicky Norton je autor Nortonovy metody — široce používaného pracovního postupu primárně pro laserové gravírování na keramické dlaždice (Norton White Tile), který zároveň inspiroval práci na dřevě a nerezové oceli. Jeho projekty se široce šíří v makerských skupinách na Facebooku, pravidelně získávají uznání a pomáhají nováčkům zlepšovat výsledky.
"(... ) Pak jsem viděl několik příspěvků s fantastickými gravurami od lidí používajících Opt Lasers PL3D-XT-50 6 W. Kontaktoval jsem Opt Lasers a brzy jsem měl jeden kus u sebe. Hned po vybalení mi došlo, že jde o vysoce kvalitní, precizně zpracovaný modul. Některé počáteční potíže s připojením k mé laserové sestavě byly rychle překonány díky skvělé podpoře Opt Lasers prostřednictvím zpráv/e-mailů/Zoom hovorů. Přesnost a exactnost tohoto laseru s paprskem 30 × 50 mikrometrů (mimořádně vysoká laserová fluence) se velmi rychle ukázaly jako nepřekonatelné, pokud jde o kvalitu gravur, kterých jsem schopen dosáhnout.
Celkově byla spolupráce s produkty Opt Lasers a jejich technickou podporou velmi pozitivní zkušeností a znovu ve mně probudila nadšení pro diodové gravírování."
Kris Crawford je kanadský maker a tvůrce obsahu stojící za projektem Further North Fabrication, kde na YouTube a Instagramu sdílí dřevoobráběcí a kovovýrobní stavby. Od roku 2021 používá Opt Lasers k přidávání jemných detailů do dárků pro klienty i osobních projektů — je respektovaným hlasem, který povzbuzuje ostatní k objevování CNC laserové výroby.
"(... ) Integrace laseru s mým upraveným X-Carve CNC byla bezproblémová a od té doby výrazně rozšířila schopnosti mé sestavy. Přesnost a univerzálnost modulu Opt Lasers byla pro mé DIY/kutilské projekty zásadní změnou — umožňuje mi vytvářet složité návrhy a přidávat detailní gravury do široké škály materiálů. Ať už pracuji se dřevem, akrylátem nebo kovem, laser pokaždé dodá výborné výsledky."
April Wilkerson je tvůrkyně z Texasu, dřevoobráběčka a kovovýrobkyně — na YouTube vystupuje jako @AprilWilkerson — s více než 1,5 milionu odběratelů. Od YouTube po TV její detailní návody posilují komunitu makerů po celém světě a nově zahrnují i laserové projekty.
"(... ) Instalace i provoz byly překvapivě hladké a snadné — skutečné plug-and-play. Protože to byl můj první laser, potřebovala jsem na začátku rady a tým Opt Lasers byl fantastický; reagoval pohotově, byl odborný a vždy ochotný věnovat čas důkladným odpovědím. Dokonce zodpověděli otázky, které mě samotnou ještě nenapadly!"
Jim Neeb je penzionovaný inženýr a dřevoobráběč s 45 lety praxe, který podporuje Opt Lasers už od počátků prostřednictvím svého kanálu @JNWoodworks na YouTube a naší oficiální uživatelské skupiny. Je známý srozumitelnými, praktickými návody a precizními ukázkami, které pomáhají makerům zvládnout laserové techniky. Je také oficiálním testerem ve spolupráci s Avid CNC.
"(... ) Opt Lasers je JEDINÁ společnost s diodovými lasery, kterou doporučuji, protože v podstatě neexistují jiné firmy, jejichž produkty a zákaznický servis by se jejich úrovni byť jen přiblížily. Mohu to říci s jistotou jak na základě vlastní zkušenosti, tak díky zpětné vazbě, kterou dostávám od mých diváků a kontaktů z celého světa."
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost ohniskové skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D × Š × V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy (typ.) | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Objemový průtok ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Rozteč montážních otvorů | 5 × 4 otvorů, 24 × 15 mm (0.94 x 0.59 in.) |
| Typ montážních otvorů | M3 x 0.5 x 3 mm |
| Max. okolní teplota | 40°C (104°F) |
| Modulační vstup | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Max. šířka pásma modulace | 30 kHz |
| Vstupní impedance modulace | >1 kΩ |
| Napětí napájecího zdroje | 24 V |
| Min. proud zdroje 24 V | 8 A |
| Maximální příkon | 170 W |
Laserová hlava PLH3D-XT8 – Často kladené otázky (FAQ)
PLH3D-XT8 je kompatibilní s většinou CNC strojů, včetně oblíbených značek jako X-Carve, Shapeoko nebo Stepcraft. Montáž je možná pomocí dodaného univerzálního držáku nebo systému LaserDock. Kompatibilitu s vaším CNC řídicím systémem zajišťuje PLH3D-CNC Adapter Pro, který podporuje vstupy PWM, TTL i analog (0–3 V, 0–5 V nebo 0–24 V).
XT8 umožňuje řezání či gravírování dřeva, překližky, MDF, kůže, gumy, textilií, pěn, akrylátu a mnoha dalších. Umí také gravírovat povlakované kovy a některé holé kovy (s úpravou úhlu dopadu). Jeho ~45 W optického výkonu umožňuje jednoprostupové řezání tenkých materiálů a víceprůchodové řezání silnějších materiálů.
První instalace trvá přibližně 30 minut. Se systémem LaserDock PRO s magnetickým dokem trvá každodenní nasazení/sundání jen několik sekund. Všechny konektory jsou Plug&Play a jsou součástí sady.
Součástí sady je výšková referenční pomůcka (Height Reference Tool) pro rychlé ruční zaostření. Položte ji na materiál a nastavte nominální pracovní vzdálenost 21 mm. Pro řezání upravte dle tloušťky materiálu.
XT8 se připojuje přes PLH3D-CNC Adapter Pro, který podporuje TTL, PWM i analogové vstupy. Součástí je napájecí zdroj 24 V a veškerá kabeláž.
Ano — XT8 má integrovanou, nastavitelnou vysokotlakou trysku Air Assist, která zlepšuje rychlost/kvalitu řezu odstraňováním zplodin a chlazením řezu. Funguje s běžnými malými kompresory (doporučený reálný průtok pro většinu materiálů ~10–15 l/min).
XT8 má ochranu proti přehřátí a musí být používán s ochrannými laserovými brýlemi s certifikací CE (OD7+ pro 190–540 nm). Při 58 °C se automaticky vypne a při 50 °C obnoví provoz. Vždy dodržujte normy laserové bezpečnosti (např. ANSI Z136.1).
Typická provozní životnost je 20 000–30 000 hodin. Pokud dojde k poruše jedné diody, lze jednotku často opravit výměnou diody. Pravidelně čistěte optiku a zajišťujte správné proudění vzduchu pro maximální životnost.
Ano, ale nakloňte obrobek (nebo laser) přibližně o 7°, aby se odraz nevracel do diod. U kovů obecně zaveďte mírný náklon a směřujte paprsek od obsluhy. Vždy používejte brýle s OD7+.
Použijte jakýkoli CAM, který generuje G-code: LightBurn (doporučeno), Vectric, Fusion 360 nebo bezplatné nástroje jako LaserGRBL. LightBurn nabízí pokročilé řízení, obrazové gravírování a snadné nastavení s našimi presety.
- Maximální optický výkon: 45 W; typicky: 38–43 W
- Vlnová délka: 450 ± 10 nm; zaostřená stopa <180 µm
- Pracovní vzdálenost: 21 mm
- Napájení: 24 V, min. 8,5 A; max. příkon 170 W
- Modulační vstupy: PWM/TTL/Analog (podpora 0–3/5/24 V)
- Doporučená základní frekvence PWM: 1–5 kHz (šířka pásma až 10 kHz)
- Hmotnost hlavy: ~1150 g (s LaserDockem: ~1330 g)
- Max. okolní teplota: 40 °C
Gravírování: Pomocí výškové referenční pomůcky nastavte nominální pracovní vzdálenost na 21 mm pro rychlé a opakovatelné ostření.
Řezání (tenké 1–6 mm): Zaostřete tak, aby nejmenší stopa ležela přibližně u středu tloušťky materiálu (začněte na 21 mm a poté snižte o polovinu tloušťky).
Řezání (silné >6 mm): Řežte po vrstvách, po každém průchodu mírně snižte hlavu; vyhněte se kontaktu trysky s obrobkem. Některé materiály (např. březová překližka, MDF, PU pěna, borovice) lze řezat silné jedním průchodem s tryskou těsně u povrchu (bez dotyku).
Režim „I“ (50 %): rozsah ~0–20 W pro detailní odstínování v šedé škále a jemné tónování.
Režim „II“ (100 %): plný výkon pro vysokorychlostní černobílé gravírování a efektivní řezání, včetně silnějších materiálů.
XT8 akceptuje řízení PWM/TTL/Analog: 0–3 V, 0–5 V a 0–24 V na Mod Input #2 (PWM). Použijte základní frekvenci PWM 1–5 kHz (vyšší frekvence může zajistit plynulejší šedou škálu). Logická „1“ je ≥3 V; „0“ ≤0.8 V. Nepřipojujte signály současně na analogový i PWM vstup (sdílejí společnou zem).
Doporučený reálný průtok kompresoru: 10–12 l/min s ≥50 L vzdušníkem pro komfortní provoz. Řada uživatelů uspěje i s menšími jednotkami (např. 5 L), výsledky se však liší. Použijte filtr a odlučovač oleje; ve vlhkém klimatu přidejte sušičku, abyste předešli kapkám vody.
Nastavení průtoku: řezání ~5–15 l/min; gravírování ~1–5 l/min. Nepřekračujte ~15–20 l/min, může to snížit rychlost řezu. Průtokoměr je důrazně doporučen.
Nejprve zajistěte zadní držák kabelu a poté kabel pevně zasuňte do XT8. Při přímém použití připojte druhý konec k Adapter PRO. U LaserDock PRO nejprve namontujte Laser-Side Part čtyřmi šrouby M4 zarovnanými s pozicí vřetena, poté připojte krátký kabel a hadici vzduchu.
Chladič: Pravidelně profukujte chladič stlačeným vzduchem (zejména po zakouřených úlohách). Nepřetáčejte ventilátor. Pro důkladnější čištění se doporučuje demontáž čelního krytu zhruba každých 100 hodin.
Air Assist / tryska: Při řezání i gravírování vždy používejte trysku Air Assist se stálým, suchým a bezolejovým proudem vzduchu. Udržuje kouř a částice mimo optiku, pomáhá udržet ochranné okénko a hlavní čočku čisté a snižuje četnost čištění.
Optika: Před každým použitím zkontrolujte ochranné okénko a čistěte přibližně každých 100 hodin. V případě poškození vyměňte (náhradní díl je k dispozici). Hlavní čočku také čistěte zhruba každých 100 hodin.
Čisticí prostředky: Používejte pouze 99.9% anhydrous IPA a vhodné netkané materiály. Vyhněte se „rubbing alcohol“ (~70% IPA + voda) a běžným ubrouskům na brýle/mikroskopy (mohou zanechávat zbytky). Aplikujte jen takovou sílu, jaká je nutná k odstranění nečistot, abyste chránili povlaky.
