1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
Sleva!
XT8 45W Plug&Play laserová sada pro CNC X-Carve Pro
X-Carve Pro PLH3D-XT8 Laserový upgrade kit
Technické parametry: 45W optický výkon, HD 125DPI 180um ohnisko, max. tloušťka řezu dřeva 20mm (¾” )
Vhodné pro: Vysoce rychlostní řezání a gravírování jako CO2, řezání silných materiálů
Obsah balení: Laserová hlava, vzduchová tryska, CNC Adapter Pro, laserové ochranné brýle, kryt svazku, držák a další.
- Číst recenze (27)
004424
5902693114628
Black November 2025!
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $179.10 $143.28 |
|
|
|
LaserDock PRO - pouze boční laserová část $89.10 $80.19 |
|
|
|
LaserDock PRO - Pouze boční část CNC $89.10 $80.19 |
Insurance Options
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $224.10 $201.69 |
CNC Machine Control Software
Additional Safety Accessories
|
|
|
Modré laserové bezpečnostní okno $168.30 $151.47 |
Spare Accessories
|
|
|
$63.00 |
|
|
|
$26.10 |
|
|
|
$5.00 |
Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Držák X-Carve Pro pro gravírovací laser PLH3D-XT8, XT-50, XF+ nebo LaserDock a LaserDock PRO
✔ Hliníkový držák pro montáž laserových hlav PLH3D-XT8, XT-50 a XF+ nebo LaserDock a LaserDock PRO na stroje X-Carve Pro.
✔ Součástí je sada šroubů.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-
1 x Signální vodič X-Carve pro PLH3D-CNC adaptér
✔ Poskytuje propojení mezi PLH3D-CNC adaptérem a X-Carve X-Controllerem.
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu
POZNÁMKA: Vzhledem ke změnám v montážních otvorech X-Carve tento kit aktuálně NEOBSAHUJE držák.
Zákazníci si musí vyfrézovat svůj vlastní držák.
Výhody, které Opt Lasers poskytuje poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
Bezkonkurenční odolnost a spolehlivost
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
PLH3D-XT8 – celosvětově č. 1 Patentovaná laserová hlava Kompletní Plug&Play kit pro CNC stroje X-Carve Pro
Chcete rozšířit váš CNC stroj o laserové schopnosti? Naše vysoce výkonné laserové hlavy XT8 pro CNC řezání a gravírování představují ultimátní řešení. Navrženo předním výrobcem v oboru a tvůrcem konceptu laserových hlav, naše působivé HLAVY XT8 nabízejí bezkonkurenční výkon.
Laserová hlava PLH3D-XT8 obsahuje patentovanou vícediodovou technologii Opt Lasers, která zajišťuje špičkové možnosti zpracování. Tato inovativní metoda poskytuje bezkonkurenční výkon a přesnost, čímž stanovuje nový standard v oblasti laserového obrábění.
Tento komplexní kit X-Carve Pro obsahuje veškeré nezbytné komponenty, jako jsou laserové ochranné brýle, ochranný kryt paprsku OptiShield, PLH3D-CNC Adapter Pro a hliníkový držák pro snadnou integraci s CNC strojem X-Carve Pro. Kit je navíc vybaven signálním kabelem X-Carve Pro, signálními vodiči a zdrojem napájení pro zajištění plné kompatibility s CNC řídicí jednotkou X-Carve Pro.
Spolehněte se na nejlepší – tento kit je vaším kompletním Plug&Play balíčkem s prvotřídním výkonem a bezproblémovou instalací pro váš stroj, od nás, Opt Lasers.
Kliknutím zobrazíte XT8 v akci!
Série PLH3D: Od konceptu k výsledkům – Sledujte v provozu
PLH3D-XT8 45W Laser – funkce a demo výkonu
Výkonná 45W laserová hlava s hlubokým zaostřením minimalizuje potřebu přeostření a umožňuje rychlé jednoprvkové řezy. Kompatibilní s širokou škálou materiálů, poskytuje detailní výsledky se sub-200 µm velikostí paprsku. Dva režimy výkonu umožňují přesné šedotónové gravírování nebo plnovýkonové řezání. Integrovaný foukač, měděné tepelné trubice, rychlý driver, LED indikace stavu a robustní celokovové tělo zaručují stabilní a spolehlivý provoz.
Plug&Play balíčky – Instalace během několika minut

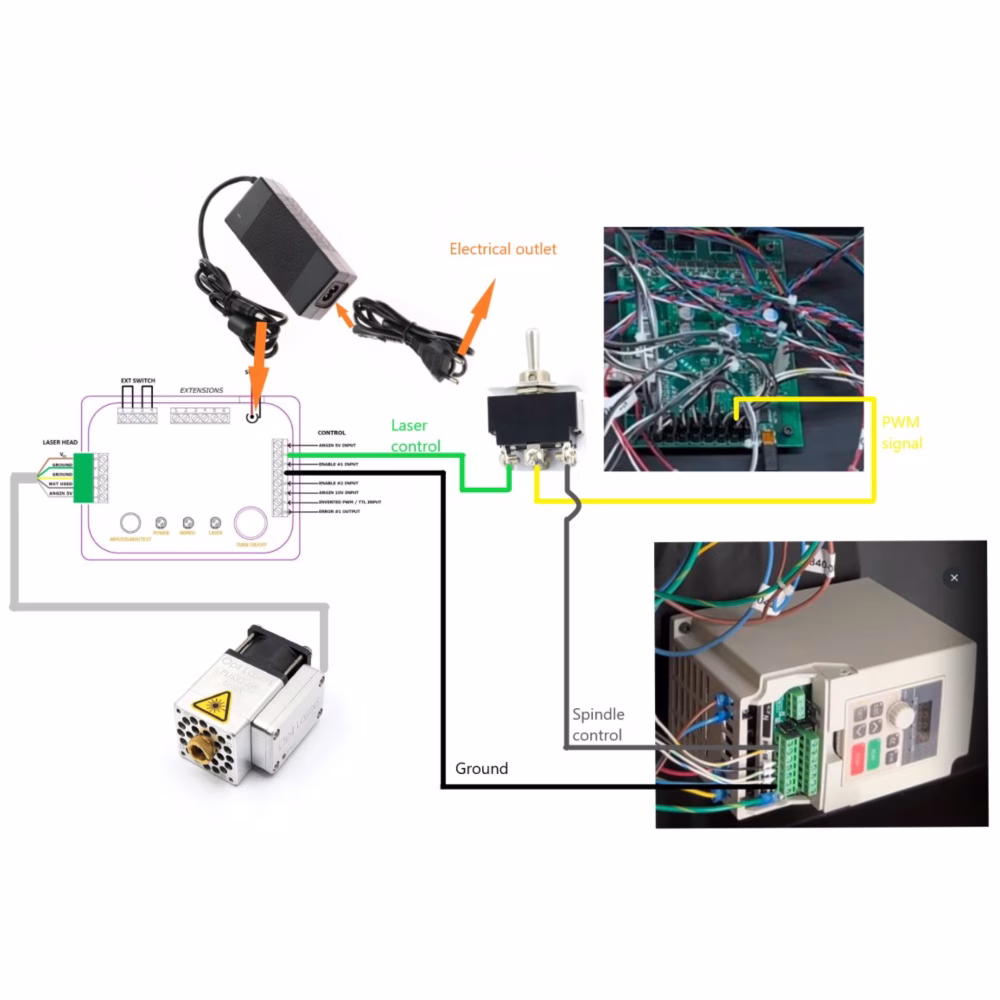

Stručný průvodce zapojením a konfigurací laseru PLH3D na oblíbených portálových frézkách jako X-Carve a Shapeoko. Zahrnuje nastavení pro první spuštění a tipy pro čisté řezy i gravírování. Ukazuje širokou kompatibilitu s mnoha CNC platformami. Ideální rychlý start před vaší vlastní instalací.
PLH3D-CNC Adapter PRO – Nejvyšší úroveň řízení pro vaše CNC laserové řešení
Zjednodušuje zapojení a ovládání díky převodu signálu, OLED-navigované konfiguraci a přednastavením připraveným pro CNC. Diagnostika v reálném čase spolu s víceúrovňovou bezpečností (klíč, kontrola signálu, automatické odjištění) chrání uživatele i zařízení. Kompatibilní se všemi hlavami PLH3D. Robustní eloxované pouzdro odolává požadavkům provozu dílny.
LaserDock PRO: Bezpracné upínání pro CNC laserové hlavy
Připevnění/vyjmutí laseru během sekund díky magnetické přesnosti a integrovanému přívodu vzduchu i napájení. Automatické odpojení chrání při nárazech ve směru osy Z, pozlacené pružinové piny a aretace umožňují opakovatelnou přesnost upnutí. Kompatibilní se všemi aktuálními i budoucími hlavami, kompaktní a odolný držák. Tvrzený eloxovaný hliník zaručuje dlouhou životnost v náročném provozu.
Volitelné příslušenství — lze přidat z nabídky výše na stránce.
Co můžete řezat nebo gravírovat?
Toto jsou nejčastější materiály pro laserové řezání a gravírování pomocí PLH3D-XT8.
Úplnou tabulku s výsledky testů rychlosti a výkonu pro mnoho dalších materiálů najdete pod touto sekcí.
Dřevo
Překližka
Kůže
Pěna
Pryž
Korek
Eloxovaný hliník (gravírování)
Keramické dlaždice (gravírování)
Akrylát (PMMA)
Kámen (gravírování)
Papír a lepenka
Textilie
Kovy (gravírování)
Speciální materiály
SkloA mnoho dalších materiálů uvedených v tabulce níže.
PLH3D-XT8 – tabulka rychlostí řezání a gravírování
Příklady rychlostí řezání a gravírování s PLH3D-XT8
| Materiál | Typ operace | Tloušťka | Rychlost | Výkon laseru | Počet průchodů |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 palců/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 palců/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 palců/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 palců/min) | 100% | 1 | |
| HDF (dřevovláknitá deska vysoké hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 palců/min) | 100% | 1 | |
| MDF (dřevovláknitá deska střední hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 palců/min) | 100% | 1 | |
| Balza | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 palců/min) | 100% | 2 | |
| Borovice | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Rostlinně činěná vrchní vepřová useň | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 | |
| Tvrdá rostlinně činěná hovězí useň (full-grain) | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 palců/min) | 100% | 1 | |
| PU (polyuretanová) umělá kůže | Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 |
| Bílý mramor | (Hluboké) gravírování | N/A | 52 mm/s (120 palců/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 palců/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 palců/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 palců/min) | 100% | 4 | |
| Oranžový transparentní akryl | Gravírování | N/A | 220 mm/s (520 palců/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 palců/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 palců/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 palců/min) | 15% | 1 |
| Denim | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 palců/min) | 100% | 1 |
| Vysoce hustý vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 palců/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 palců/min) | 100% | 1 |
| Bílý polyester vysoké hustoty | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 palců/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 palců/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 palců/min) | 100% | 1 | |
| Plsť | Řezání | 4 mm (0.1575") | 70 mm/s (165 palců/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 palců/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 palců/min) | 100% | 3 | |
| Pěna EVA | Řezání | 3 mm (0.118") | 140 mm/s (331 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 palců/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 palců/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 palců/min) | 100% | 1 |
| Skelný laminát | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 palců/min) | 100% | 1 |
| Nerezová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 | |
| Nástrojová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 |
Funkce a přínosy laserové hlavy PLH3D-XT8
Nepřekonaná hloubka fokusu: Díky mimořádné hloubce fokusu a prodlouženému ohniskovému pasu eliminuje XT8 nutnost častého dolaďování a umožňuje řez jedním průchodem, což výrazně zrychluje zpracování.
Preciznost v praxi: Průměr laserového spotu PLH3D-XT8 pod 200 µm umožňuje dosahovat jemných detailů při umělecké práci a bez námahy prořezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému svazku zůstává šířka řezu (řezná spára) stejná v obou směrech skenování.
Polotónové gravírování a plnohodnotný řez: Přepínejte mezi dvěma režimy: 50 % výkonu pro detailní gravírování nebo 100 % výkonu pro vysokorychlostní řezání, abyste se rychle přizpůsobili různým materiálům a aplikacím.
Integrovaná tryska Air-Assist: Zvýšíte efektivitu řezu díky integrované trysce. Dosáhnete až šestinásobné rychlosti řezání a snížíte tepelné ovlivnění obrobku. Současně napomáhá čistotě ochranného okénka a hlavní čočky.
Měděný chladič s heatpipe: Pokročilá chladicí architektura zajišťuje optimální odvod tepla a dlouhou životnost díky efektivnímu přenosu tepla do přídavného chladiče.
Provozní bezpečnost: Signalizační LED informuje o stavu připravenosti laseru a poskytuje výstrahy před přehřátím pro vyšší bezpečnost a správné teplotní řízení.
Ultrarychlý integrovaný budič: Zažijte špičkový výkon díky integrovanému budiči, který zaručuje přesné gravírování a reprodukovatelné výsledky. Blízké umístění laserových diod k budiči umožňuje vysokofrekvenční modulaci proudu.
Celokovové tělo: Plášť laseru je kompletně z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Software LightBurn — získejte slevu 10 % při nákupu s kity Opt Lasers
Ušetřete 10 %, když přidáte LightBurn ke své sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play kity je LightBurn k dispozici za exkluzivní zvýhodněnou cenu — od prvního dne tak začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu. LightBurn je celosvětově prověřen uživateli laserů a je nejpopulárnější volbou komunity s tisíci prodaných licencí.
Software LightBurn je dostupný jako volitelné příslušenství k našim laserovým kitům nebo hlavám a je kompatibilní se všemi moduly Opt Lasers pro řezání a gravírování — včetně XT8, XT-50 a XF+. Zefektivňuje váš pracovní postup a poskytuje přesné řízení pro dosažení optimálních výsledků při řezání i gravírování. Přidat jej můžete v sekci Accessories v horní části stránky.
Tip ke kompatibilitě: Kompatibilita LightBurn závisí na pohybovém řídicím systému/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a obsahuje vlastní postprocesor pro G-code. Před nákupem si však prosím ověřte, že je váš kontrolér podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, spojení LightBurn se zařízením Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Příběhy zákazníků – Opt Lasers
Nicky Norton je autor Nortonovy metody — široce používaného pracovního postupu primárně pro laserové gravírování na keramické dlaždice (Norton White Tile), který zároveň inspiroval práci na dřevě a nerezové oceli. Jeho projekty se široce šíří v makerských skupinách na Facebooku, pravidelně získávají uznání a pomáhají nováčkům zlepšovat výsledky.
"(... ) Pak jsem viděl několik příspěvků s fantastickými gravurami od lidí používajících Opt Lasers PL3D-XT-50 6 W. Kontaktoval jsem Opt Lasers a brzy jsem měl jeden kus u sebe. Hned po vybalení mi došlo, že jde o vysoce kvalitní, precizně zpracovaný modul. Některé počáteční potíže s připojením k mé laserové sestavě byly rychle překonány díky skvělé podpoře Opt Lasers prostřednictvím zpráv/e-mailů/Zoom hovorů. Přesnost a exactnost tohoto laseru s paprskem 30 × 50 mikrometrů (mimořádně vysoká laserová fluence) se velmi rychle ukázaly jako nepřekonatelné, pokud jde o kvalitu gravur, kterých jsem schopen dosáhnout.
Celkově byla spolupráce s produkty Opt Lasers a jejich technickou podporou velmi pozitivní zkušeností a znovu ve mně probudila nadšení pro diodové gravírování."
Kris Crawford je kanadský maker a tvůrce obsahu stojící za projektem Further North Fabrication, kde na YouTube a Instagramu sdílí dřevoobráběcí a kovovýrobní stavby. Od roku 2021 používá Opt Lasers k přidávání jemných detailů do dárků pro klienty i osobních projektů — je respektovaným hlasem, který povzbuzuje ostatní k objevování CNC laserové výroby.
"(... ) Integrace laseru s mým upraveným X-Carve CNC byla bezproblémová a od té doby výrazně rozšířila schopnosti mé sestavy. Přesnost a univerzálnost modulu Opt Lasers byla pro mé DIY/kutilské projekty zásadní změnou — umožňuje mi vytvářet složité návrhy a přidávat detailní gravury do široké škály materiálů. Ať už pracuji se dřevem, akrylátem nebo kovem, laser pokaždé dodá výborné výsledky."
April Wilkerson je tvůrkyně z Texasu, dřevoobráběčka a kovovýrobkyně — na YouTube vystupuje jako @AprilWilkerson — s více než 1,5 milionu odběratelů. Od YouTube po TV její detailní návody posilují komunitu makerů po celém světě a nově zahrnují i laserové projekty.
"(... ) Instalace i provoz byly překvapivě hladké a snadné — skutečné plug-and-play. Protože to byl můj první laser, potřebovala jsem na začátku rady a tým Opt Lasers byl fantastický; reagoval pohotově, byl odborný a vždy ochotný věnovat čas důkladným odpovědím. Dokonce zodpověděli otázky, které mě samotnou ještě nenapadly!"
Jim Neeb je penzionovaný inženýr a dřevoobráběč s 45 lety praxe, který podporuje Opt Lasers už od počátků prostřednictvím svého kanálu @JNWoodworks na YouTube a naší oficiální uživatelské skupiny. Je známý srozumitelnými, praktickými návody a precizními ukázkami, které pomáhají makerům zvládnout laserové techniky. Je také oficiálním testerem ve spolupráci s Avid CNC.
"(... ) Opt Lasers je JEDINÁ společnost s diodovými lasery, kterou doporučuji, protože v podstatě neexistují jiné firmy, jejichž produkty a zákaznický servis by se jejich úrovni byť jen přiblížily. Mohu to říci s jistotou jak na základě vlastní zkušenosti, tak díky zpětné vazbě, kterou dostávám od mých diváků a kontaktů z celého světa."
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost ohniskové skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D × Š × V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy (typ.) | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Objemový průtok ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Rozteč montážních otvorů | 5 × 4 otvorů, 24 × 15 mm (0.94 x 0.59 in.) |
| Typ montážních otvorů | M3 x 0.5 x 3 mm |
| Max. okolní teplota | 40°C (104°F) |
| Modulační vstup | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Max. šířka pásma modulace | 30 kHz |
| Vstupní impedance modulace | >1 kΩ |
| Napětí napájecího zdroje | 24 V |
| Min. proud zdroje 24 V | 8 A |
| Maximální příkon | 170 W |
Laserová hlava PLH3D-XT8 – Často kladené otázky (FAQ)
PLH3D-XT8 je kompatibilní s většinou CNC strojů, včetně oblíbených značek jako X-Carve, Shapeoko nebo Stepcraft. Montáž je možná pomocí dodaného univerzálního držáku nebo systému LaserDock. Kompatibilitu s vaším CNC řídicím systémem zajišťuje PLH3D-CNC Adapter Pro, který podporuje vstupy PWM, TTL i analog (0–3 V, 0–5 V nebo 0–24 V).
XT8 umožňuje řezání či gravírování dřeva, překližky, MDF, kůže, gumy, textilií, pěn, akrylátu a mnoha dalších. Umí také gravírovat povlakované kovy a některé holé kovy (s úpravou úhlu dopadu). Jeho ~45 W optického výkonu umožňuje jednoprostupové řezání tenkých materiálů a víceprůchodové řezání silnějších materiálů.
První instalace trvá přibližně 30 minut. Se systémem LaserDock PRO s magnetickým dokem trvá každodenní nasazení/sundání jen několik sekund. Všechny konektory jsou Plug&Play a jsou součástí sady.
Součástí sady je výšková referenční pomůcka (Height Reference Tool) pro rychlé ruční zaostření. Položte ji na materiál a nastavte nominální pracovní vzdálenost 21 mm. Pro řezání upravte dle tloušťky materiálu.
XT8 se připojuje přes PLH3D-CNC Adapter Pro, který podporuje TTL, PWM i analogové vstupy. Součástí je napájecí zdroj 24 V a veškerá kabeláž.
Ano — XT8 má integrovanou, nastavitelnou vysokotlakou trysku Air Assist, která zlepšuje rychlost/kvalitu řezu odstraňováním zplodin a chlazením řezu. Funguje s běžnými malými kompresory (doporučený reálný průtok pro většinu materiálů ~10–15 l/min).
XT8 má ochranu proti přehřátí a musí být používán s ochrannými laserovými brýlemi s certifikací CE (OD7+ pro 190–540 nm). Při 58 °C se automaticky vypne a při 50 °C obnoví provoz. Vždy dodržujte normy laserové bezpečnosti (např. ANSI Z136.1).
Typická provozní životnost je 20 000–30 000 hodin. Pokud dojde k poruše jedné diody, lze jednotku často opravit výměnou diody. Pravidelně čistěte optiku a zajišťujte správné proudění vzduchu pro maximální životnost.
Ano, ale nakloňte obrobek (nebo laser) přibližně o 7°, aby se odraz nevracel do diod. U kovů obecně zaveďte mírný náklon a směřujte paprsek od obsluhy. Vždy používejte brýle s OD7+.
Použijte jakýkoli CAM, který generuje G-code: LightBurn (doporučeno), Vectric, Fusion 360 nebo bezplatné nástroje jako LaserGRBL. LightBurn nabízí pokročilé řízení, obrazové gravírování a snadné nastavení s našimi presety.
- Maximální optický výkon: 45 W; typicky: 38–43 W
- Vlnová délka: 450 ± 10 nm; zaostřená stopa <180 µm
- Pracovní vzdálenost: 21 mm
- Napájení: 24 V, min. 8,5 A; max. příkon 170 W
- Modulační vstupy: PWM/TTL/Analog (podpora 0–3/5/24 V)
- Doporučená základní frekvence PWM: 1–5 kHz (šířka pásma až 10 kHz)
- Hmotnost hlavy: ~1150 g (s LaserDockem: ~1330 g)
- Max. okolní teplota: 40 °C
Gravírování: Pomocí výškové referenční pomůcky nastavte nominální pracovní vzdálenost na 21 mm pro rychlé a opakovatelné ostření.
Řezání (tenké 1–6 mm): Zaostřete tak, aby nejmenší stopa ležela přibližně u středu tloušťky materiálu (začněte na 21 mm a poté snižte o polovinu tloušťky).
Řezání (silné >6 mm): Řežte po vrstvách, po každém průchodu mírně snižte hlavu; vyhněte se kontaktu trysky s obrobkem. Některé materiály (např. březová překližka, MDF, PU pěna, borovice) lze řezat silné jedním průchodem s tryskou těsně u povrchu (bez dotyku).
Režim „I“ (50 %): rozsah ~0–20 W pro detailní odstínování v šedé škále a jemné tónování.
Režim „II“ (100 %): plný výkon pro vysokorychlostní černobílé gravírování a efektivní řezání, včetně silnějších materiálů.
XT8 akceptuje řízení PWM/TTL/Analog: 0–3 V, 0–5 V a 0–24 V na Mod Input #2 (PWM). Použijte základní frekvenci PWM 1–5 kHz (vyšší frekvence může zajistit plynulejší šedou škálu). Logická „1“ je ≥3 V; „0“ ≤0.8 V. Nepřipojujte signály současně na analogový i PWM vstup (sdílejí společnou zem).
Doporučený reálný průtok kompresoru: 10–12 l/min s ≥50 L vzdušníkem pro komfortní provoz. Řada uživatelů uspěje i s menšími jednotkami (např. 5 L), výsledky se však liší. Použijte filtr a odlučovač oleje; ve vlhkém klimatu přidejte sušičku, abyste předešli kapkám vody.
Nastavení průtoku: řezání ~5–15 l/min; gravírování ~1–5 l/min. Nepřekračujte ~15–20 l/min, může to snížit rychlost řezu. Průtokoměr je důrazně doporučen.
Nejprve zajistěte zadní držák kabelu a poté kabel pevně zasuňte do XT8. Při přímém použití připojte druhý konec k Adapter PRO. U LaserDock PRO nejprve namontujte Laser-Side Part čtyřmi šrouby M4 zarovnanými s pozicí vřetena, poté připojte krátký kabel a hadici vzduchu.
Chladič: Pravidelně profukujte chladič stlačeným vzduchem (zejména po zakouřených úlohách). Nepřetáčejte ventilátor. Pro důkladnější čištění se doporučuje demontáž čelního krytu zhruba každých 100 hodin.
Air Assist / tryska: Při řezání i gravírování vždy používejte trysku Air Assist se stálým, suchým a bezolejovým proudem vzduchu. Udržuje kouř a částice mimo optiku, pomáhá udržet ochranné okénko a hlavní čočku čisté a snižuje četnost čištění.
Optika: Před každým použitím zkontrolujte ochranné okénko a čistěte přibližně každých 100 hodin. V případě poškození vyměňte (náhradní díl je k dispozici). Hlavní čočku také čistěte zhruba každých 100 hodin.
Čisticí prostředky: Používejte pouze 99.9% anhydrous IPA a vhodné netkané materiály. Vyhněte se „rubbing alcohol“ (~70% IPA + voda) a běžným ubrouskům na brýle/mikroskopy (mohou zanechávat zbytky). Aplikujte jen takovou sílu, jaká je nutná k odstranění nečistot, abyste chránili povlaky.
Recenze
Incredible tool for woodworking
The precision of this laser kit on my X-Carve Pro has taken my woodworking to the next level, love it !
built strong
This laser feels solid and reliable, just what I expect from European manufacturing
wood signs
I’ve been using this laser cutter for custom wooden signs, and it cuts through thick wood cleanly
Excellent
The PLH3D-XT8 laser is excellent
Europe-made
this laser is a powerhouse, and knowing it’s made in Europe makes me trust it even more
Top-notch European engineering
It’s powerful, reliable, and performs flawlessly on all my projects.
Easy setup, amazing performance
I was worried the setup would be tricky, but it was a breeze. This laser is a powerhouse – cutting and engraving wood has never been easier.
Loistava lisä CNC-koneeseen
Tämä laser on ihan huippu! Se leikkaa puun läpi kuin veitsi voin läpi, ja kaiverrukset ovat todella tarkkoja.
Muuttaa täysin peliä
Tämä laser on täysin muuttanut tapani tehdä CNC-töitä. Kaiverruksen yksityiskohdat ovat uskomattomia, ja leikkaukset ovat aina todella siistejä.
So smooth, it’s unreal
Honestly, the smoothness of the cuts with this laser is insane. I’ve never had such clean edges on my CNC projects before.
Perfect for side hustles
This laser took my little side hustle to the next level. It’s been amazing for wood signs and cutting boards, and my customers love it!
Totally transformed my CNC game
This laser has totally upped my CNC game. The detail I can get when engraving wood is next-level, and the cuts are always super clean.
Cutting like a pro
This laser cutter makes me feel like a pro. I’ve used it for tons of custom wood projects, and it’s super fast and accurate every single time.
This laser is a beast!
Wow, this laser is a total game-changer for my CNC! It cuts through wood like butter, and the engraving detail is super clean. Totally worth it.
Hervorragende Qualität
Die Qualität des Lasers ist beeindruckend.
Excellent pour la gravure sur bois
Ce kit laser est parfait pour la gravure de détails fins sur bois. Il fonctionne parfaitement avec ma machine CNC.
Haute performance et fiabilité
La performance de ce laser est incroyable. Je l’utilise régulièrement pour des gravures en bois
Sehr einfach zu installieren
Die Installation des Lasers auf meiner CNC war super einfach und die Ergebnisse beim Holzschneiden sind immer präzise und sauber.
European quality at its best
Love that this laser is made in Europe.
Best laser I've used for my CNC
I’ve used several lasers on my CNC machine, but this one takes the cake.
Präzise und leistungsstark
Der PLH3D-XT8 Laser ist unglaublich präzise und leistungsstark. Er schneidet mühelos durch Holz und liefert perfekte Gravurergebnisse. love it!
Smooth cutting
XT8 cuts wood smoothly and offers highly detailed engrav ;3
Impressive results every time
I’m consistently impressed with the results I get from this laser kit ;-)
Great
mainly use this laser for engraving intricate designs on wood,
even better
I had an XF+ before and used it to cut 3mm plywood which took some time and now with the XT8 I make practically any thickness even 10mm very quickly I am very satisfied
Inovação no corte e gravação
Inserir esse cabeçote laser na minha CNC foi a melhor decisão que tomei. A facilidade de instalação e a qualidade dos cortes são excepcionais. Mesmo trabalhando com materiais variados, o resultado é sempre impecável. Recomendo para todos que buscam excelência em seus projetos.
SUPERPOWERED !
I CANNOT EXPRESS HOW MUCH I LOVE THIS! The new Dock is super nice - it's super handy to not have to unplug the air hose when I want to take the laser off for a while!
