PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
- Přečtěte si recenze (35)
Build Your Own Kit | Full Upgrades in Description
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $199.00 |
|
|
|
$199.00 $99.50 |
|
|
|
Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop) $32.00 $16.00 |
|
|
|
$70.00 $35.00 |
|
|
|
Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii $79.00 $39.50 |
|
|
|
OptiShield - PLH3D Kryt laserového gravírovacího paprsku $29.00 $14.50 |
|
|
|
PLH3D Výškový referenční nástroj $12.00 $6.00 |
|
|
|
$29.00 $14.50 |
|
|
|
Modré laserové bezpečnostní okno $187.00 $130.90 |
|
|
|
LaserDock PRO - pouze část Laser Side $99.00 $69.30 |
Insurance Options
CNC Machine Control Software
Ke stažení
Popis produktu
Výhody, které Opt Lasers nabízejí poprvé na tomto trhu
30denní garance spokojenosti pro vrácení
Technická podpora po celý život
#1 v zákaznické podpoře
Volitelné pojištění proti kolizím nebo pádu laserové hlavy
Produkt pocházející od tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
PLH3D-XT8 - patentovaná laserová hlava č. 1 na světě pro všechny CNC stroje
Chcete svůj CNC stroj vylepšit o laserové funkce? Naše hypervýkonné laserové hlavy XT8 pro CNC řezání a gravírování jsou dokonalým řešením. Naše působivé laserové hlavy XT8, vyrobené předním výrobcem a tvůrcem koncepce laserových hlav v oboru, poskytují bezkonkurenční výkon.
Laserová hlava PLH3D-XT8 obsahuje patentovanou technologii více laserových diod společnosti Opt Lasers, která pohání její špičkové schopnosti. Tento inovativní přístup zajišťuje bezkonkurenční výkon a přesnost a stanovuje nový standard v oblasti laserového zpracování.
Vedle laseru máte možnost vybrat si další příslušenství podle svých preferencí. Vyberte si z doplňků, jako je LaserDock Pro a výškový referenční nástroj, které ještě více vylepší vaše nastavení.
Nezapomeňte si v horní části stránky vybrat správný držák laseru na stroj a signální vodič pro váš CNC stroj, pokud si sestavujete vlastní soupravu!
Zažijte bezproblémovou instalaci a výjimečný výkon se sadou XT8. Důvěřujte společnosti Opt Lasers, která pozvedne vaše zkušenosti s CNC na novou úroveň.
Vyberte svůj CNC model nebo značku pro zobrazení kompatibilní Plug & Play laserové sady
LightBurn Software — Získejte 10% slevu při nákupu s Opt Lasers sadami
Ušetřete 10 %, když přidáte LightBurn k vaší sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play sadami je LightBurn k dispozici za exkluzivní cenovou zvýhodněnou cenu – takže začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu od prvního dne. LightBurn je široce důvěryhodný uživateli laserů po celém světě a je nejpopulárnější volbou v komunitě s tisíci prodaných licencí.
Software LightBurn je k dispozici jako volitelné příslušenství k našim laserovým sadám nebo hlavám a je kompatibilní se všemi řezacími a gravírovacími moduly Opt Lasers – včetně XT8, XT-50 a XF+. Zjednodušuje váš pracovní proces a poskytuje precizní kontrolu pro optimální výsledky řezání a gravírování. Můžete jej přidat v sekci Příslušenství v horní části stránky.
Tip pro kompatibilitu: Kompatibilita LightBurn závisí na pohybovém kontroléru/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a zahrnuje vlastní postprocesor G-kódu. Před zakoupením se však ujistěte, že váš kontrolér je podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, kombinace LightBurn se hardwarem Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Vlastnosti a Výhody Laserové Hlavy PLH3D-XT8
Bezkonkurenční Hloubka Ostrosti: Díky pozoruhodné hloubce ostrosti a prodlouženému pracovním paprsku XT8 eliminuje potřebu neustálých úprav a umožňuje řezání na jeden průchod, což urychluje vaši práci.
Přesnost v Praxi: Velikost laserového bodu PLH3D-XT8 pod 200 µm umožňuje dosáhnout precizních detailů pro uměleckou práci a bez námahy řezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému paprsku zůstává širokost střihu (šířka linky) stejná při skenování v obou směrech.
Stupňovité Gravírování a Řezání na Plný Výkon: Přepínejte mezi dvěma režimy: 50 % výkon pro detailní gravírování nebo vysokorychlostní řezání s 100 % výkonem, rychle se přizpůsobíte různým materiálům a aplikacím.
Integrovaná Tryska s Vzduchovou Asistencí: Zvýšte efektivitu řezání s naší integrovanou tryskou. Užijte si až šestinásobně vyšší řezací rychlosti a snížené poškození materiálu způsobené teplem. Také pomáhá udržovat čistý ochranný průzor a hlavní čočku.
Chladič s Měděným Heatpipe: Naše pokročilá chladicí technologie zajišťuje optimální chladicí výkon a dlouhou životnost díky efektivnímu přenosu tepla do dalšího chladiče.
Provozní Bezpečnost: Buďte informováni díky našemu signalizačnímu LED, který indikuje aktivní stav laseru a poskytuje varování před přehřátím pro vyšší bezpečnost a správu teploty.
Superrychlý Integrovaný Driver: Zažijte bezkonkurenční výkon s naším integrovaným driverem, který zajišťuje přesné gravírování a spolehlivé výsledky. Blízkost laserových diod k driveru umožňuje vysokofrekvenční modulaci proudu.
Celokovové Tělo: Kryt laseru je celý z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Ukázky výrobků zákazníků vytvořených pomocí laserů Opt Lasers pro řezání a gravírování
Most Popular Accessories for the PLH3D-XT8
PLH3D-CNC Adapter Pro
- Safety key to prevent unauthorized use.
- Display showing status, input state, PWM signal fill level, and set program.
- Easy program change and adapter programming capability.
- System restart in case of power failure.
- Detection of laser head connection.
- Additional settings for advanced users.
- Test mode for checking connections and testing the laser head.
- Capability for remote arming.
- Additional opto-isolated inputs.
Magnetic LaserDock PRO
- Simultaneous connection for electricity and compressed air in one docking station.
- Prevents dangerous vertical collisions.
- Fast attachment or removal of the laser head in seconds.
- Suitable for mounting heavy laser heads.
- Gold-plated, spring-loaded pins ensure protected and reliable connections.
- Position-locking capability for LaserDock.
- Hard anodized aluminum construction.
OptiShield - PLH3D Laser Engraver Safety Beam Cover
- Reduces emitted laser light reflection from the processed material.
- Ensures optimal cooling of the laser head.
- High Pressure Air Assist Nozzle.
Laser Safety Glasses
- Enhance your safety with our CE-rated 450 nm Laser Safety Glasses.
- Offer 50% Visible Light Transmission for clear visibility.
- High Optical Density (OD) rating of 7+ across the 190 nm to 540 nm range.
- Effectively reduce the potential harm from diffusely reflected laser radiation.
- Provide a significant layer of protection against blue laser exposure.
Mount and Height Reference Tool
- Height reference tool for quick and easy adjustment of the laser head's working distance.
- Sturdy aluminum mount for secure attachment of the laser head or docking station.
- All basic screws included.
- Avoid hidden costs.
Power Supply and Wiring
- All necessary wiring for seamless connectivity.
- Compatible with international outlets (US, AU, and Europe).
- High-quality and low-noise power supply.
- Designed to simplify setup and enhance user experience with the Opt Lasers Kit.
- Avoid hidden costs.
Laser Safety Window
- Ideal for CNC machine enclosures.
- Blocks deep ultraviolet, blue, and green light.
- Enhances the safety of the surroundings.
- Rated at OD 6+ over the range of 190 to 540 nm.
- Available in various sizes.

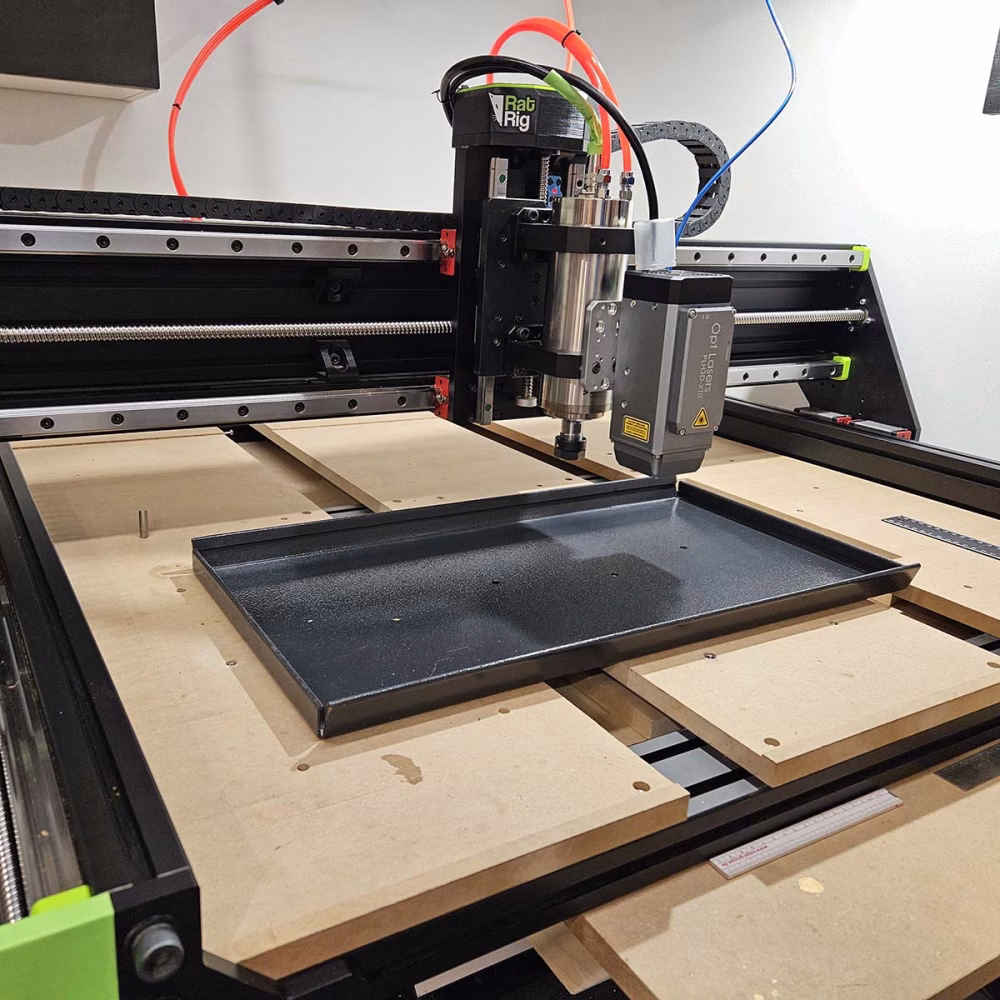

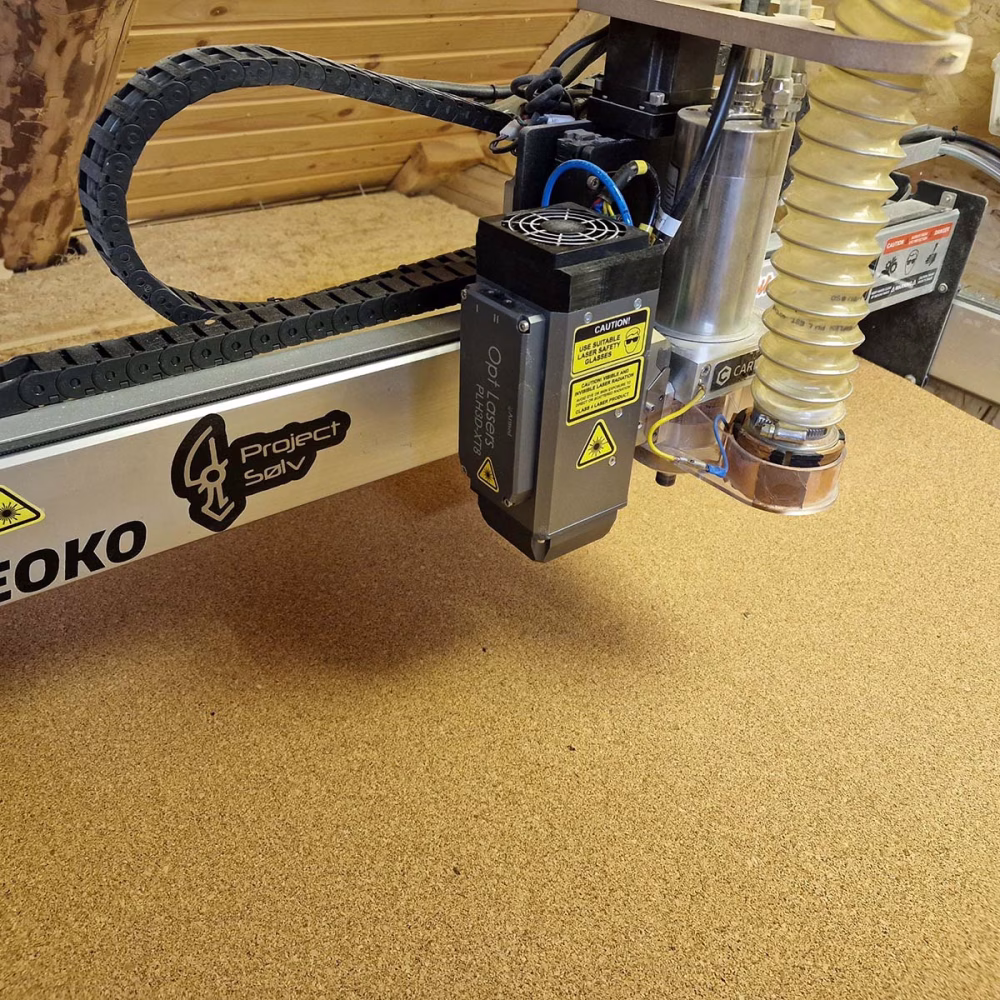

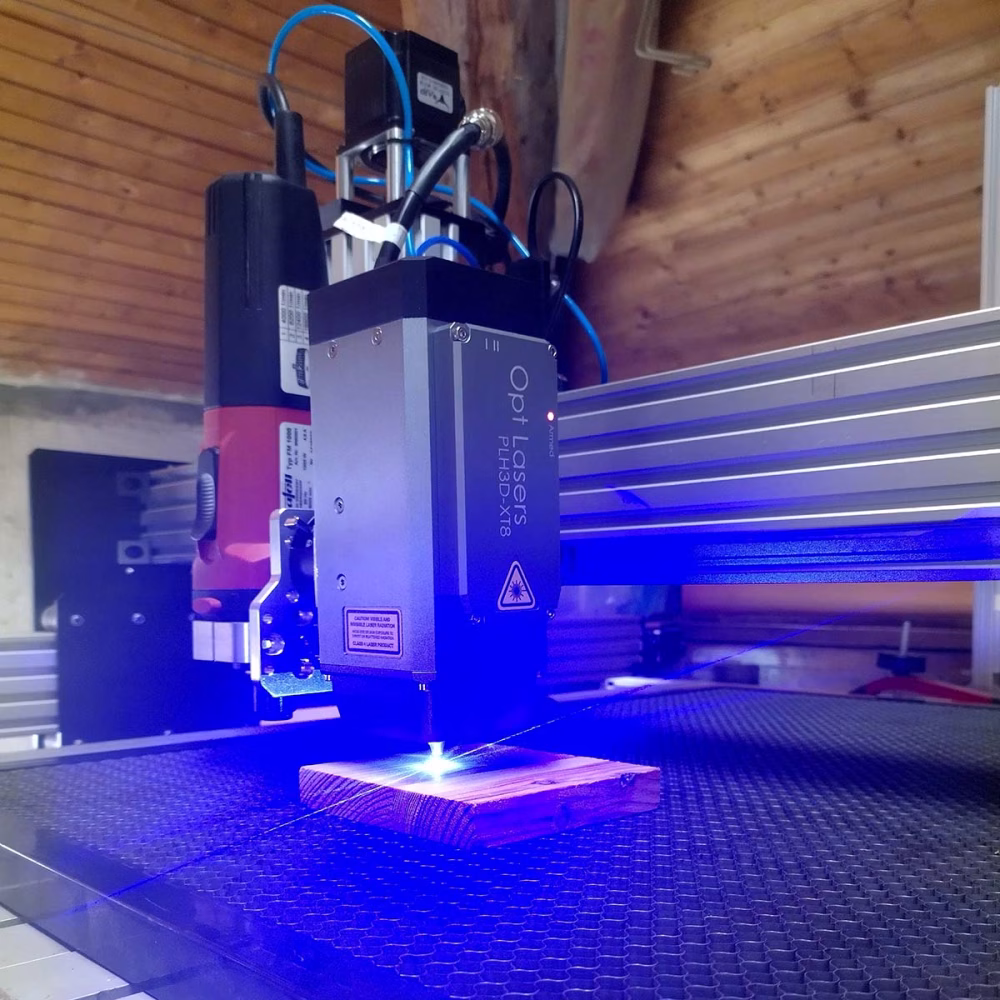

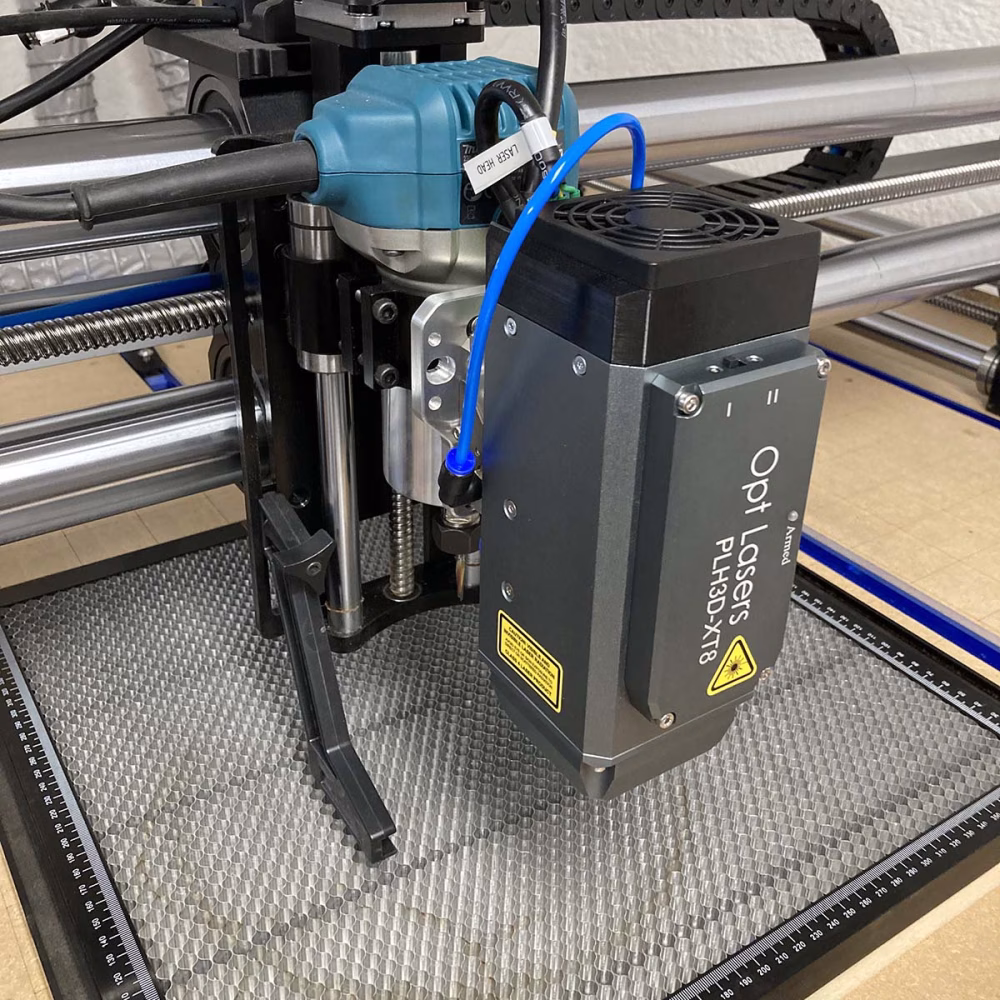

Prezentace CNC strojů s laserovou hlavou PLH3D-XT8 45W
Vestavěný ovladač s nepřekonatelným výkonem – srdce laserové hlavy
Opt Lasers je lídrem v oblasti inovací jako první integrátor superrychlého ovladače laserové diody přímo do laserové hlavy pro řezání a gravírování. Vestavěný ovladač, srdce laserové hlavy, zajišťuje zvýšenou ochranu laserové diody. Jako výrobce ovladačů laserových diod Opt Lasers využil letité zkušenosti k vytvoření vysoce efektivního ovladače s nízkou spotřebou energie a minimálním tepelným výkonem. To umožňuje provoz laserů pro řezání a gravírování vysokou rychlostí, i při malých detailech nebo ostrých obloucích, díky schopnosti ovladače rychle zpracovávat všechny potřebné signály. Navíc s maximálním proudem ovladače 6 A je provoz na 3-4 A zárukou dlouhé životnosti a spolehlivosti, což poskytuje rezervu pro prodloužení životnosti ovladače.
- Maximální výstupní proudová kapacita: 6 A
- Typický výstupní proud: 3-4 A
- Vstupní napětí 24 V
- Integrovaný mikrokontrolér pro měření teploty a soft start
- Termální ochranný systém: 45 °C
- Soft start pro ochranu diody
- Ochrana proti elektrostatickému výboji (ESD)
- Ochrana proti zpětnému napětí
- Ochrana proti nadproudu
- Kompaktní rozměry a 90% účinnost
- Režim CW a režim řízení vstupu
- PWM/TTL vstup
- Výstup stavu (5V = OK) vstup
- Šířka pásma modulace 0-30 kHz
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D x Š x V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy, typ. | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Průtok vzduchu ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Vzor montážních otvorů | 5x 4 otvory, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ montážního otvoru | M3 x 0,5 x 3 mm |
| Maximální okolní teplota | 40°C (104°F) |
| Vstup modulace | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Maximální šířka pásma modulace | 30 kHz |
| Impedance vstupu modulace | >1 kΩ |
| Napětí napájecí jednotky | 24 V |
| Minimální proud 24 V PSU | 8 A |
| Maximální příkon | 170 W |
Příklad rychlostí řezání a gravírování s PLH3D-XT8
| Materiál | Druh operace | Tloušťka | Rychlost | Výkon laseru | Průchody |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Vysokohustotní dřevovláknitá deska (HDF) | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Středně hustotní dřevovláknitá deska (MDF) | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Borovicové dřevo | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Veganšská lícová kůže z vepřové kůže | Gravírování | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Tvrdá veganšská kůže z celokožené kravské usně | Gravírování | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (Polyuretanová) umělá kůže | Řezání | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Bílý mramor | (Hluboké) gravírování | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Oranžový průhledný akryl | Gravírování | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Džíny | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Vysokohustotní vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Bílý vysokohustotní polyester | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Plst | Řezání | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA pěna | Řezání | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Skleněné vlákno | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Nerezová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Nástrojová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Reviews
couldn’t ask for a better tool
This laser is a perfect addition to my CNC machine! The precision when engraving wood is fantastic. Easy to set up and even easier to use!
precision and power you can trust
I’ve been using it on wood
the control is incredible
The amount of control I have with this laser is amazing. It’s easy to work with
the smoothest leather cuts ever
I’ve been using this laser cutter to make custom leather projects, and the cuts are incredibly smooth. So glad I invested in this tool! :)
ideal for beginners and pros alike
As a beginner, I was worried, but this blue laser was super easy to install and use. Now I feel like a pro working on my CNC machine.
just what I needed for my business
I needed a reliable laser for my CNC machine, and this one has been perfect
exceeded my every expectation
laser for my CNC has been a pleasant surprise
unbeatable for the price!
For the price, this laser cutter delivers better performance than I expected. Works flawlessly on wood and leather – perfect for my needs.
versatile and reliable in my shop
I’ve used this laser on leather, wood, and ceramic tiles. It’s performed flawlessly every time, making it a versatile tool in my workshop.
- Tato recenze byla užitečná pro 1 z 1 lidí.
my go-to laser for custom projects
I’ve been working with this XT8 laser on various custom CNC projects, and it hasn’t let me down once. Great for both engraving and cutting!
clean and fast cuts every time
Whether I’m working with leather or wood, this laser cuts fast and leaves the edges clean. It’s become an essential part of my workshop!
power and precision in one package
The combination of power and precision in this blue laser is fantastic. Whether I’m cutting wood or engraving, it handles everything flawlessly.
amazing details on ceramic tiles
wasn’t sure how it would handle engraving ceramic tiles, but this laser for my CNC blew me away with the precision and detail.
Amazing
Opt Lasers XT8 on X-Carve is a huge upgrade from Xtool P2.
quick setup, impressive results!
It took me under an hour to get this laser working on my CNC machine. The results on engraving wood were better than I could have hoped for.
Highly satisfied!
Works incredibly well with my X-Carve Pro.
great to go with
Based on my experience with various laser engraver providers, Opt Lasers set the standard for laser technology with their cutting-edge products.
great deall
This laser cutter is a fantastic addition to my X-Carve.
Higher performance than anything
Opt Lasers XT8 is a more cost-effective solution with higher performance than anything I purchased from Jtech Photonics.
- Tato recenze byla užitečná pro 1 z 1 lidí.
Very satisfied with this purchase.
Fantastic results on my X-Carve.
ok
A definite power up when it comes to engraving capabilities, both when it comes to detail and larger parts, where the laser performs admirably
- Tato recenze byla užitečná pro 2 z 2 lidí.
stainless steel
i got even higher speed than in chart! awesome!
happy owner of XT8
I mainly work with parts for bars, like beer pouring handles or seats, and laser engrave the lettering or design as they order. It comes very easily and is precise
Good job OPT!
Great work ! Love it
- Tato recenze byla užitečná pro 1 z 1 lidí.
ok
чудесно за детайли и за по-големи компоненти
likee it
It is not that heavy like I thinking - great power
- Tato recenze byla užitečná pro 0 z 1 lidí.
The PLH3D-XT8 brings now possibilities to light
I have had many diode lasers, but this one truely is a leap forward. The combination of increased power, and increased focal length really allows deep cutting and engraving that can replace a spindle in many cases, as well as allows marking on uneven surfaces due to reduced sensitivity in focus.
- Tato recenze byla užitečná pro 1 z 1 lidí.
Very easy to use
I sincerely recommend
The best laser on the market
Top quality
professionele
Snelle levering en professionele service
fast and powerfull
PLH3D-XT8 allows my creativity to exploode ha!
shipping
was fast delivered, i got updated by email
truly amazing
The detailed work I can now achieve with this laser head is phenomenal. Truly a cut above the rest.
Su precisión inigualable
Con años de experiencia a mis espaldas, es raro encontrar una herramienta que cambie mi forma de trabajar. La PLH3D-XT8 lo ha conseguido.
cutting plexi
I am most happy for cutting plexi - now it's a real process not like with cheap lasers from china
