1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
XT8 45W Plug&Play laserová sada pro X-Carve CNC
X-Carve Laserová sada PLH3D-XT8 pro upgrade
Specifikace: 45 W optický výkon, HD 125 DPI, 180 µm bod, řeže až 20 mm (¾”) dřevo jedním průchodem
Nejvhodnější pro: Řezání s rychlostí blízkou CO₂ laserům a precizní gravírování včetně silných materiálů
Kompatibilita: Plně kompatibilní s CNC X-Carve Carbide - Připraveno k okamžité instalaci přímo z balení
- Přečtěte si recenze (28)
004421
5902693114598
Frequently Bought Together
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $199.00 $159.20 |
|
|
|
LaserDock PRO - pouze boční laserová část $99.00 $89.10 |
|
|
|
LaserDock PRO - Pouze boční část CNC $99.00 $89.10 |
Insurance Options
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $249.00 $224.10 |
CNC Machine Control Software
Additional Safety Accessories
|
|
|
Modré laserové bezpečnostní okno $187.00 $168.30 |
Spare Accessories
|
|
|
$70.00 |
|
|
|
$29.00 |
|
|
|
$5.00 |

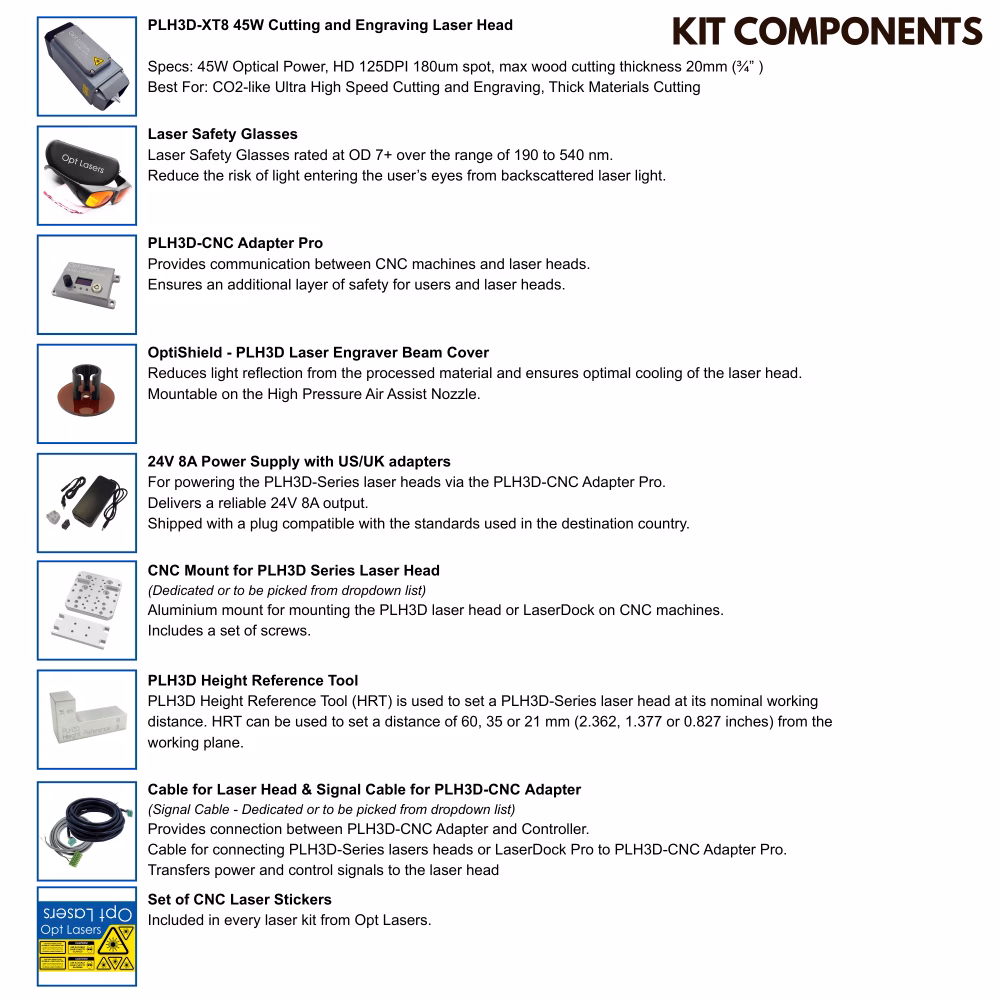

Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Držák X-Carve CNC pro laserovou hlavu PLH3D-XT8
✔ Hliníkový držák pro montáž laserové hlavy PLH3D-XT8 nebo LaserDock Pro na CNC stroje X-Carve.
✔ Součástí je sada šroubů.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-
1 x Signální vodič X-Carve pro PLH3D-CNC adaptér
✔ Poskytuje propojení mezi PLH3D-CNC adaptérem a X-Carve X-Controllerem.
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu
Výhody, které Opt Lasers poskytuje poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
30denní garance spokojenosti s možností vrácení
Doživotní technická podpora
#1 v zákaznické podpoře
Bezkonkurenční odolnost a spolehlivost
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Produkt od původního tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Co je součástí laserové sady X-Carve PLH3D-XT8?
Tato Plug & Play laserová sada od Opt Lasers je ideálním řešením pro rozšíření vašeho CNC stroje X-Carve o schopnost precizního řezání a gravírování. Navrženo původním výrobcem a lídrem v oblasti CNC laserových hlav, sada obsahuje veškeré komponenty pro rychlou a bezproblémovou instalaci. Plně kompatibilní s X-Carve a prověřená profesionály po celém světě garantuje maximální výkon a spolehlivost od prvního dne.
- PLH3D-XT8 Laserová hlava – Náš nejvýkonnější a technicky nejvyspělejší modrý laserový modul
- PLH3D-CNC Adapter Pro – Propojí váš CNC stroj s inteligentními bezpečnostními funkcemi
- Ochranné laserové brýle – Certifikovaná CE ochrana proti modrému laserovému záření
- Speciální signální vodič – Optimalizováno pro stabilní a bezrušivé přenášení signálu
- Speciální držák – Bezpečný a tuhý upevňovací systém
- Nástroj pro referenci výšky – Umožní rychlé nastavení správné pracovní vzdálenosti
- Napájecí zdroj – Vysoce kvalitní, nízkošumový 24V zdroj se sadou mezinárodních zástrček
- Kabel pro laserovou hlavu – Odolný kabel s odpovídajícími konektory
- OptiShield – Bezpečnostní kryt paprsku se vzduchovou tryskou
- Sada CNC laserových samolepek – Označení stroje pro bezpečné používání laseru
- Sada šroubů – Veškeré potřebné šrouby jsou součástí balení
Vše potřebné pro okamžité spuštění – bez skrytých nákladů a bez chybějících komponent!
PLH3D série: Od návrhu k výsledkům – V akci
PLH3D-XT8 45W Laser – Vlastnosti a demonstrační provoz
Vysoce výkonná 45W laserová hlava s hlubokým zaostřením minimalizuje nutnost přeostřování a umožňuje rychlé řezání jedním průchodem. Kompatibilní s širokou škálou materiálů a poskytuje detailní zpracování s bodem menším než 200 µm. Dva výkonové režimy zajišťují přesné šedotónové gravírování nebo plný řezací výkon. Integrovaný air-assist, měděné tepelné trubky, rychlý driver, stavové LED a robustní kovové tělo garantují stabilní a spolehlivý provoz.
Plug & Play Sady – Instalace během několika minut
Stručný návod na zapojení a konfiguraci laseru PLH3D na populárních CNC strojích, jako jsou X-Carve a Shapeoko. Pokrývá nastavení prvního uvedení do provozu a rady pro čisté řezy a gravírování. Ukazuje širokou kompatibilitu s mnoha CNC platformami. Ideální rychlý start před vlastní instalací.
PLH3D-CNC Adapter PRO – Maximální řídící řešení pro Vaši CNC laserovou sestavu
Zjednodušuje zapojení a řízení díky konverzi signálů, nastavení s OLED displejem a přednastaveným CNC profilům. Diagnostika v reálném čase a několikastupňová bezpečnost (klíč, ověření signálu, automatické odjištění) chrání uživatele i hardware. Kompatibilní se všemi laserovými hlavami PLH3D. Robustní eloxované pouzdro odolává provozu ve výrobních podmínkách.
LaserDock PRO: Snadné uchycení laserových hlav pro CNC
Upněte laser během vteřin díky magnetické přesnosti a integrovanému napájení i vzduchu. Automatické odpojení chrání při nárazech do osy Z, zatímco pozlacené pružinové kontakty a aretace umožní opakovatelně přesné zarovnání. Kompatibilní se všemi současnými a budoucími hlavami; prostorově úsporný, s dlouhou životností díky eloxovanému hliníku.
Volitelné příslušenství — lze přidat z výběru v horní části této stránky.
Co můžete řezat nebo gravírovat?
Toto jsou nejčastější materiály pro laserové řezání a gravírování pomocí PLH3D-XT8.
Úplnou tabulku s výsledky testů rychlosti a výkonu pro mnoho dalších materiálů najdete pod touto sekcí.
Dřevo
Překližka
Kůže
Pěna
Pryž
Korek
Eloxovaný hliník (gravírování)
Keramické dlaždice (gravírování)
Akrylát (PMMA)
Kámen (gravírování)
Papír a lepenka
Textilie
Kovy (gravírování)
Speciální materiály
SkloA mnoho dalších materiálů uvedených v tabulce níže.
PLH3D-XT8 – tabulka rychlostí řezání a gravírování
Příklady rychlostí řezání a gravírování s PLH3D-XT8
| Materiál | Typ operace | Tloušťka | Rychlost | Výkon laseru | Počet průchodů |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 palců/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 palců/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 palců/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 palců/min) | 100% | 1 | |
| HDF (dřevovláknitá deska vysoké hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 palců/min) | 100% | 1 | |
| MDF (dřevovláknitá deska střední hustoty) | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 palců/min) | 100% | 1 | |
| Balza | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 palců/min) | 100% | 2 | |
| Borovice | Gravírování | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Rostlinně činěná vrchní vepřová useň | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 | |
| Tvrdá rostlinně činěná hovězí useň (full-grain) | Gravírování | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 palců/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 palců/min) | 100% | 1 | |
| PU (polyuretanová) umělá kůže | Řezání | 2 mm (0.079") | 50 mm/s (118 palců/min) | 100% | 1 |
| Bílý mramor | (Hluboké) gravírování | N/A | 52 mm/s (120 palců/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 palců/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 palců/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 palců/min) | 100% | 4 | |
| Oranžový transparentní akryl | Gravírování | N/A | 220 mm/s (520 palců/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 palců/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 palců/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 palců/min) | 15% | 1 |
| Denim | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 palců/min) | 100% | 1 |
| Vysoce hustý vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 palců/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 palců/min) | 100% | 1 |
| Bílý polyester vysoké hustoty | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 palců/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 palců/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 palců/min) | 100% | 1 | |
| Plsť | Řezání | 4 mm (0.1575") | 70 mm/s (165 palců/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 palců/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 palců/min) | 100% | 3 | |
| Pěna EVA | Řezání | 3 mm (0.118") | 140 mm/s (331 palců/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 palců/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 palců/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 palců/min) | 100% | 1 |
| Skelný laminát | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 palců/min) | 100% | 1 |
| Nerezová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 | |
| Nástrojová ocel | (Hluboké) gravírování | N/A | 70 mm/s (165 palců/min) | 25% | 1 |
| (Hluboké) gravírování | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 |
Funkce a přínosy laserové hlavy PLH3D-XT8
Nepřekonaná hloubka fokusu: Díky mimořádné hloubce fokusu a prodlouženému ohniskovému pasu eliminuje XT8 nutnost častého dolaďování a umožňuje řez jedním průchodem, což výrazně zrychluje zpracování.
Preciznost v praxi: Průměr laserového spotu PLH3D-XT8 pod 200 µm umožňuje dosahovat jemných detailů při umělecké práci a bez námahy prořezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému svazku zůstává šířka řezu (řezná spára) stejná v obou směrech skenování.
Polotónové gravírování a plnohodnotný řez: Přepínejte mezi dvěma režimy: 50 % výkonu pro detailní gravírování nebo 100 % výkonu pro vysokorychlostní řezání, abyste se rychle přizpůsobili různým materiálům a aplikacím.

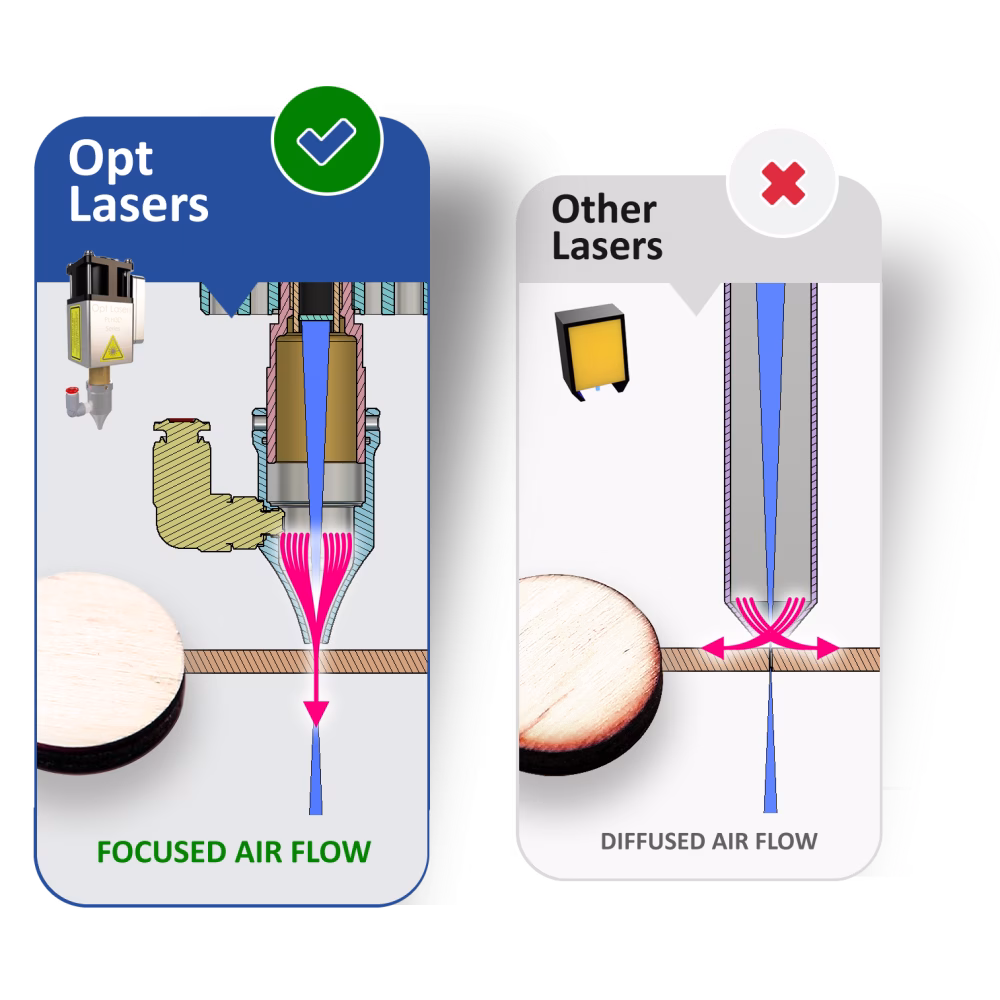

Integrovaná tryska Air-Assist: Zvýšíte efektivitu řezu díky integrované trysce. Dosáhnete až šestinásobné rychlosti řezání a snížíte tepelné ovlivnění obrobku. Současně napomáhá čistotě ochranného okénka a hlavní čočky.
Měděný chladič s heatpipe: Pokročilá chladicí architektura zajišťuje optimální odvod tepla a dlouhou životnost díky efektivnímu přenosu tepla do přídavného chladiče.
Provozní bezpečnost: Signalizační LED informuje o stavu připravenosti laseru a poskytuje výstrahy před přehřátím pro vyšší bezpečnost a správné teplotní řízení.
Ultrarychlý integrovaný budič: Zažijte špičkový výkon díky integrovanému budiči, který zaručuje přesné gravírování a reprodukovatelné výsledky. Blízké umístění laserových diod k budiči umožňuje vysokofrekvenční modulaci proudu.
Celokovové tělo: Plášť laseru je kompletně z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
Software LightBurn — získejte slevu 10 % při nákupu s kity Opt Lasers
Ušetřete 10 %, když přidáte LightBurn ke své sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play kity je LightBurn k dispozici za exkluzivní zvýhodněnou cenu — od prvního dne tak začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu. LightBurn je celosvětově prověřen uživateli laserů a je nejpopulárnější volbou komunity s tisíci prodaných licencí.
Software LightBurn je dostupný jako volitelné příslušenství k našim laserovým kitům nebo hlavám a je kompatibilní se všemi moduly Opt Lasers pro řezání a gravírování — včetně XT8, XT-50 a XF+. Zefektivňuje váš pracovní postup a poskytuje přesné řízení pro dosažení optimálních výsledků při řezání i gravírování. Přidat jej můžete v sekci Accessories v horní části stránky.
Tip ke kompatibilitě: Kompatibilita LightBurn závisí na pohybovém řídicím systému/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a obsahuje vlastní postprocesor pro G-code. Před nákupem si však prosím ověřte, že je váš kontrolér podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, spojení LightBurn se zařízením Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Příběhy zákazníků – Opt Lasers
Nicky Norton je autor Nortonovy metody — široce používaného pracovního postupu primárně pro laserové gravírování na keramické dlaždice (Norton White Tile), který zároveň inspiroval práci na dřevě a nerezové oceli. Jeho projekty se široce šíří v makerských skupinách na Facebooku, pravidelně získávají uznání a pomáhají nováčkům zlepšovat výsledky.
"(... ) Pak jsem viděl několik příspěvků s fantastickými gravurami od lidí používajících Opt Lasers PL3D-XT-50 6 W. Kontaktoval jsem Opt Lasers a brzy jsem měl jeden kus u sebe. Hned po vybalení mi došlo, že jde o vysoce kvalitní, precizně zpracovaný modul. Některé počáteční potíže s připojením k mé laserové sestavě byly rychle překonány díky skvělé podpoře Opt Lasers prostřednictvím zpráv/e-mailů/Zoom hovorů. Přesnost a exactnost tohoto laseru s paprskem 30 × 50 mikrometrů (mimořádně vysoká laserová fluence) se velmi rychle ukázaly jako nepřekonatelné, pokud jde o kvalitu gravur, kterých jsem schopen dosáhnout.
Celkově byla spolupráce s produkty Opt Lasers a jejich technickou podporou velmi pozitivní zkušeností a znovu ve mně probudila nadšení pro diodové gravírování."
Kris Crawford je kanadský maker a tvůrce obsahu stojící za projektem Further North Fabrication, kde na YouTube a Instagramu sdílí dřevoobráběcí a kovovýrobní stavby. Od roku 2021 používá Opt Lasers k přidávání jemných detailů do dárků pro klienty i osobních projektů — je respektovaným hlasem, který povzbuzuje ostatní k objevování CNC laserové výroby.
"(... ) Integrace laseru s mým upraveným X-Carve CNC byla bezproblémová a od té doby výrazně rozšířila schopnosti mé sestavy. Přesnost a univerzálnost modulu Opt Lasers byla pro mé DIY/kutilské projekty zásadní změnou — umožňuje mi vytvářet složité návrhy a přidávat detailní gravury do široké škály materiálů. Ať už pracuji se dřevem, akrylátem nebo kovem, laser pokaždé dodá výborné výsledky."
April Wilkerson je tvůrkyně z Texasu, dřevoobráběčka a kovovýrobkyně — na YouTube vystupuje jako @AprilWilkerson — s více než 1,5 milionu odběratelů. Od YouTube po TV její detailní návody posilují komunitu makerů po celém světě a nově zahrnují i laserové projekty.
"(... ) Instalace i provoz byly překvapivě hladké a snadné — skutečné plug-and-play. Protože to byl můj první laser, potřebovala jsem na začátku rady a tým Opt Lasers byl fantastický; reagoval pohotově, byl odborný a vždy ochotný věnovat čas důkladným odpovědím. Dokonce zodpověděli otázky, které mě samotnou ještě nenapadly!"
Jim Neeb je penzionovaný inženýr a dřevoobráběč s 45 lety praxe, který podporuje Opt Lasers už od počátků prostřednictvím svého kanálu @JNWoodworks na YouTube a naší oficiální uživatelské skupiny. Je známý srozumitelnými, praktickými návody a precizními ukázkami, které pomáhají makerům zvládnout laserové techniky. Je také oficiálním testerem ve spolupráci s Avid CNC.
"(... ) Opt Lasers je JEDINÁ společnost s diodovými lasery, kterou doporučuji, protože v podstatě neexistují jiné firmy, jejichž produkty a zákaznický servis by se jejich úrovni byť jen přiblížily. Mohu to říci s jistotou jak na základě vlastní zkušenosti, tak díky zpětné vazbě, kterou dostávám od mých diváků a kontaktů z celého světa."
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost ohniskové skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D × Š × V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy (typ.) | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Objemový průtok ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Rozteč montážních otvorů | 5 × 4 otvorů, 24 × 15 mm (0.94 x 0.59 in.) |
| Typ montážních otvorů | M3 x 0.5 x 3 mm |
| Max. okolní teplota | 40°C (104°F) |
| Modulační vstup | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Max. šířka pásma modulace | 30 kHz |
| Vstupní impedance modulace | >1 kΩ |
| Napětí napájecího zdroje | 24 V |
| Min. proud zdroje 24 V | 8 A |
| Maximální příkon | 170 W |
Laserová hlava PLH3D-XT8 – Často kladené otázky (FAQ)
PLH3D-XT8 je kompatibilní s většinou CNC strojů, včetně oblíbených značek jako X-Carve, Shapeoko nebo Stepcraft. Montáž je možná pomocí dodaného univerzálního držáku nebo systému LaserDock. Kompatibilitu s vaším CNC řídicím systémem zajišťuje PLH3D-CNC Adapter Pro, který podporuje vstupy PWM, TTL i analog (0–3 V, 0–5 V nebo 0–24 V).
XT8 umožňuje řezání či gravírování dřeva, překližky, MDF, kůže, gumy, textilií, pěn, akrylátu a mnoha dalších. Umí také gravírovat povlakované kovy a některé holé kovy (s úpravou úhlu dopadu). Jeho ~45 W optického výkonu umožňuje jednoprostupové řezání tenkých materiálů a víceprůchodové řezání silnějších materiálů.
První instalace trvá přibližně 30 minut. Se systémem LaserDock PRO s magnetickým dokem trvá každodenní nasazení/sundání jen několik sekund. Všechny konektory jsou Plug&Play a jsou součástí sady.
Součástí sady je výšková referenční pomůcka (Height Reference Tool) pro rychlé ruční zaostření. Položte ji na materiál a nastavte nominální pracovní vzdálenost 21 mm. Pro řezání upravte dle tloušťky materiálu.
XT8 se připojuje přes PLH3D-CNC Adapter Pro, který podporuje TTL, PWM i analogové vstupy. Součástí je napájecí zdroj 24 V a veškerá kabeláž.
Ano — XT8 má integrovanou, nastavitelnou vysokotlakou trysku Air Assist, která zlepšuje rychlost/kvalitu řezu odstraňováním zplodin a chlazením řezu. Funguje s běžnými malými kompresory (doporučený reálný průtok pro většinu materiálů ~10–15 l/min).
XT8 má ochranu proti přehřátí a musí být používán s ochrannými laserovými brýlemi s certifikací CE (OD7+ pro 190–540 nm). Při 58 °C se automaticky vypne a při 50 °C obnoví provoz. Vždy dodržujte normy laserové bezpečnosti (např. ANSI Z136.1).
Typická provozní životnost je 20 000–30 000 hodin. Pokud dojde k poruše jedné diody, lze jednotku často opravit výměnou diody. Pravidelně čistěte optiku a zajišťujte správné proudění vzduchu pro maximální životnost.
Ano, ale nakloňte obrobek (nebo laser) přibližně o 7°, aby se odraz nevracel do diod. U kovů obecně zaveďte mírný náklon a směřujte paprsek od obsluhy. Vždy používejte brýle s OD7+.
Použijte jakýkoli CAM, který generuje G-code: LightBurn (doporučeno), Vectric, Fusion 360 nebo bezplatné nástroje jako LaserGRBL. LightBurn nabízí pokročilé řízení, obrazové gravírování a snadné nastavení s našimi presety.
- Maximální optický výkon: 45 W; typicky: 38–43 W
- Vlnová délka: 450 ± 10 nm; zaostřená stopa <180 µm
- Pracovní vzdálenost: 21 mm
- Napájení: 24 V, min. 8,5 A; max. příkon 170 W
- Modulační vstupy: PWM/TTL/Analog (podpora 0–3/5/24 V)
- Doporučená základní frekvence PWM: 1–5 kHz (šířka pásma až 10 kHz)
- Hmotnost hlavy: ~1150 g (s LaserDockem: ~1330 g)
- Max. okolní teplota: 40 °C
Gravírování: Pomocí výškové referenční pomůcky nastavte nominální pracovní vzdálenost na 21 mm pro rychlé a opakovatelné ostření.
Řezání (tenké 1–6 mm): Zaostřete tak, aby nejmenší stopa ležela přibližně u středu tloušťky materiálu (začněte na 21 mm a poté snižte o polovinu tloušťky).
Řezání (silné >6 mm): Řežte po vrstvách, po každém průchodu mírně snižte hlavu; vyhněte se kontaktu trysky s obrobkem. Některé materiály (např. březová překližka, MDF, PU pěna, borovice) lze řezat silné jedním průchodem s tryskou těsně u povrchu (bez dotyku).
Režim „I“ (50 %): rozsah ~0–20 W pro detailní odstínování v šedé škále a jemné tónování.
Režim „II“ (100 %): plný výkon pro vysokorychlostní černobílé gravírování a efektivní řezání, včetně silnějších materiálů.
XT8 akceptuje řízení PWM/TTL/Analog: 0–3 V, 0–5 V a 0–24 V na Mod Input #2 (PWM). Použijte základní frekvenci PWM 1–5 kHz (vyšší frekvence může zajistit plynulejší šedou škálu). Logická „1“ je ≥3 V; „0“ ≤0.8 V. Nepřipojujte signály současně na analogový i PWM vstup (sdílejí společnou zem).
Doporučený reálný průtok kompresoru: 10–12 l/min s ≥50 L vzdušníkem pro komfortní provoz. Řada uživatelů uspěje i s menšími jednotkami (např. 5 L), výsledky se však liší. Použijte filtr a odlučovač oleje; ve vlhkém klimatu přidejte sušičku, abyste předešli kapkám vody.
Nastavení průtoku: řezání ~5–15 l/min; gravírování ~1–5 l/min. Nepřekračujte ~15–20 l/min, může to snížit rychlost řezu. Průtokoměr je důrazně doporučen.
Nejprve zajistěte zadní držák kabelu a poté kabel pevně zasuňte do XT8. Při přímém použití připojte druhý konec k Adapter PRO. U LaserDock PRO nejprve namontujte Laser-Side Part čtyřmi šrouby M4 zarovnanými s pozicí vřetena, poté připojte krátký kabel a hadici vzduchu.
Chladič: Pravidelně profukujte chladič stlačeným vzduchem (zejména po zakouřených úlohách). Nepřetáčejte ventilátor. Pro důkladnější čištění se doporučuje demontáž čelního krytu zhruba každých 100 hodin.
Air Assist / tryska: Při řezání i gravírování vždy používejte trysku Air Assist se stálým, suchým a bezolejovým proudem vzduchu. Udržuje kouř a částice mimo optiku, pomáhá udržet ochranné okénko a hlavní čočku čisté a snižuje četnost čištění.
Optika: Před každým použitím zkontrolujte ochranné okénko a čistěte přibližně každých 100 hodin. V případě poškození vyměňte (náhradní díl je k dispozici). Hlavní čočku také čistěte zhruba každých 100 hodin.
Čisticí prostředky: Používejte pouze 99.9% anhydrous IPA a vhodné netkané materiály. Vyhněte se „rubbing alcohol“ (~70% IPA + voda) a běžným ubrouskům na brýle/mikroskopy (mohou zanechávat zbytky). Aplikujte jen takovou sílu, jaká je nutná k odstranění nečistot, abyste chránili povlaky.
Recenze
Great for Creating Detailed Models
I build scale models as a hobby, and adding the PLH3D-XT8 laser to my X-Carve was one of the best decisions I’ve made. I’ve used it to cut out detailed parts from thin plywood and acrylic, and the accuracy is just phenomenal. The laser allows me to cut precise, small parts that I couldn’t easily achieve with traditional methods. I also use it for engraving tiny details on the model pieces, and the results are always sharp and clean. It’s really expanded what I can do with my CNC machine, and I love how easy it is to switch between engraving and cutting modes depending on what I need. This laser is a must-have for any model builder looking to add intricate details to their work!
- Tato recenze byla užitečná pro 1 z 1 lidí.
Professional
This laser engraver delivers professional-grade results
High-end European design
performs beautifully
Perfect for Furniture Detailing
I specialize in custom furniture, and this laser kit has taken my work to the next level. I’ve been using it on my X-Carve to engrave custom designs and patterns onto table tops, chairs, and cabinetry. The PLH3D-XT8 delivers excellent precision, allowing me to add detailed engravings that really set my pieces apart. What’s really impressive is how easily the laser cuts through thick hardwoods—perfect for creating custom inlays or cut-out designs. The quality of the engraving is crisp and professional, which is exactly what my clients are looking for in high-end, custom furniture. It’s definitely increased the value and appeal of my work. I can’t recommend this enough for anyone serious about custom woodworking.
Powerful and easy to use
The laser was easy to install and powerful enough to cut through thick wood on my X-Carve CNC without any issues.
High-quality European product
I love that this laser kit is made in Europe – the craftsmanship is top-notch, and it works perfectly with my CNC machine.
Great for Engraving Personalized Gifts
I bought this laser kit for my X-Carve CNC to expand my custom gift business, and it’s been a total success. I offer personalized wooden gifts, like engraved cutting boards, picture frames, and boxes. The PLH3D-XT8 laser makes it easy to engrave custom messages, names, and designs with precision and clarity. Customers love the clean, detailed look of the engravings, and it’s really helped my business stand out. I also use it for cutting custom shapes from thin wood sheets to make things like decorative plaques and coasters.
Made in the EU
The fact that this laser is made in the EU reassures me of its quality, and it delivers flawless cuts and engravings.
Solid European engineering
The precision and power of this laser show the excellence of European engineering, and it performs flawlessly on my X-Carve.
A game changer
This laser has completely changed the way I approach my woodworking projects!@!
Excellent for Custom Jewelry and Crafts
I run a small online shop selling custom jewelry and woodcrafts, and the PLH3D-XT8 laser has been a fantastic addition to my X-Carve CNC machine. I mainly use it to engrave designs onto wooden pendants and cut out intricate patterns for earrings and other accessories. The laser is incredibly precise, which allows me to engrave even the tiniest details on my jewelry pieces. It also works great for cutting out delicate shapes from thin wood sheets. I’m able to produce more complex designs now that I couldn’t easily achieve by hand or with other tools. Plus, the speed of the laser has really helped me scale up my production without sacrificing quality. If you’re in the business of custom crafts, this laser is a total game changer!
Excellent quality from Poland
This laser from Poland is of incredible quality, and I’m proud to use it on my X-Carve CNC.
Beast
This laser kit completely transformed my ability to create detailed, custom engravings on wood projects with my X-Carve.
Great for intricate designs
I’ve been using this laser on my X-Carve for intricate wood designs, and it performs perfectly;)
Worth every penny
This laser was definitely worth the investment. I use it on my X-Carve for cutting and engraving, and the results are always clean
European quality
This laser kit offers the exceptional quality you’d expect from a European-made product, performing brilliantly on all my projects.
Professional
I’ve been using this laser for high-precision engraving on custom gifts, and it works flawlessly
hobby projects
The PLH3D-XT8 is perfect for adding intricate details to my woodworking projects using my X-Carve.
Perfect for custom projects
I love using this laser for custom woodworking projects on my X-Carve
Perfect for Custom Wood Sign Projects
I’ve been using the PLH3D-XT8 laser on my X-Carve CNC machine for about three months now, and it has completely changed the way I work. I primarily create custom wooden signs for small businesses and weddings, and the precision of this laser has been a game changer. I can now engrave intricate logos and text directly onto wood with sharp, clear details that look professional every time. Not only does it handle engraving beautifully, but it’s powerful enough to cut through 10mm plywood in a single pass, which saves me so much time! The air-assist feature helps keep the cuts clean and reduces burn marks, which is a huge plus. If you’re into woodworking or custom projects like me, this laser is definitely worth the investment.
efficient
This laser makes cutting wood fast and efficient. It’s the perfect addition to my X-Carve CNC
Proud to use a product from the EU
I’m proud to support a product from the European Union, and the performance of this laser cutter is outstanding on my CNC machine.
Incredible precision!
The PLH3D-XT8 laser has given my X-Carve CNC the ability to cut and engrave wood with an amazing level of precision.
best on the market
My X-Carve is also happy with his new friend haha I love you guys! the quality is amazing
Next-Level Efficiency
Integrating the 45W laser into our operations, I was impressed by its energy efficiency compared to traditional CO2 systems. It's a game-changer for sustainable production
Envío rápido
Envío rápido a Madrid, recibí el paquete en 2 días
I love it and my wife too
At first my wife complained that she was buying a laser for so much, but when she saw how much we could gain from it, she wasn't angry anymore :D
Workshop's New Star
Its precision and reliability have made it indispensable for my projects. Plus, the installation was a breeze.
