1 x PLH3D-XT8 45W Kesme ve Gravür Lazer Kafası
Özellikler: 45W Optik Güç, HD 125DPI 180um spot, maksimum ahşap kesme kalınlığı 20mm (¾")
En İyi Kullanım Alanları: CO2 benzeri Ultra Yüksek Hızlı Kesme ve Gravür, Kalın Malzemelerin Kesimi
İndirimli fiyat!
"Web"e özel

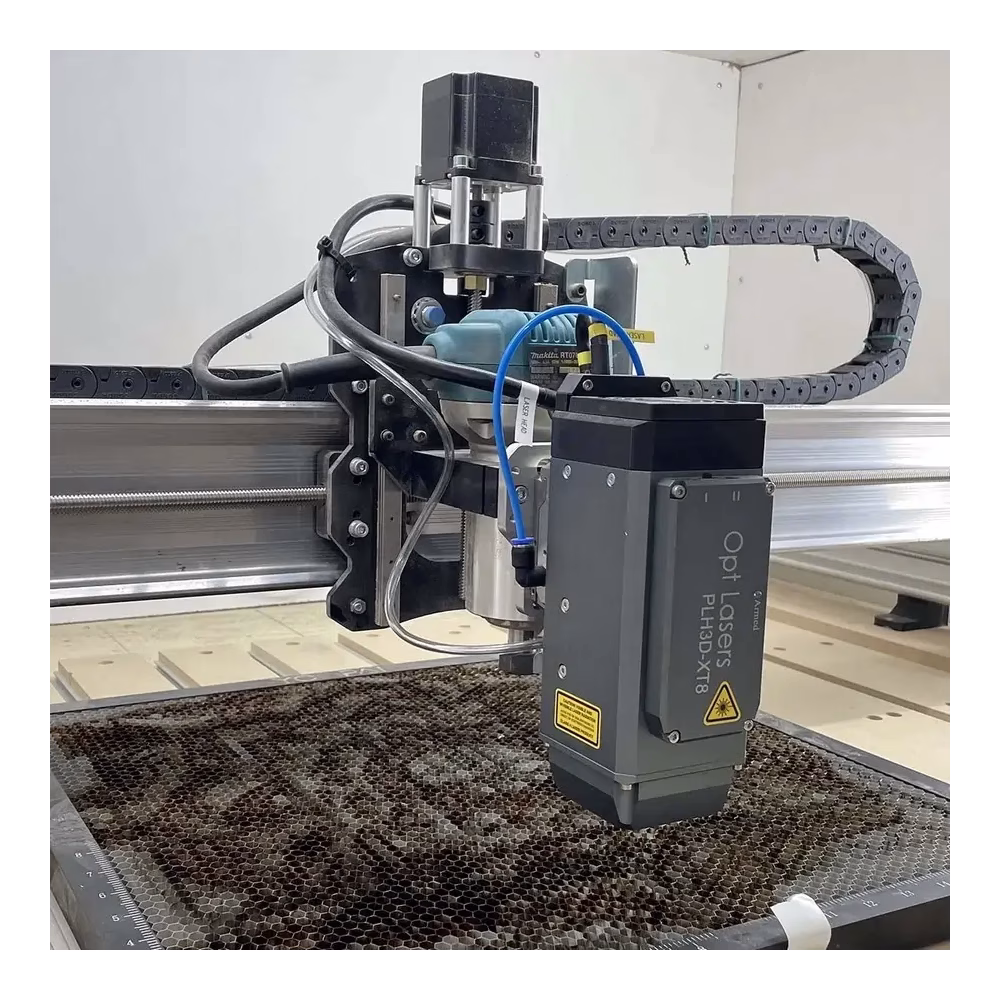

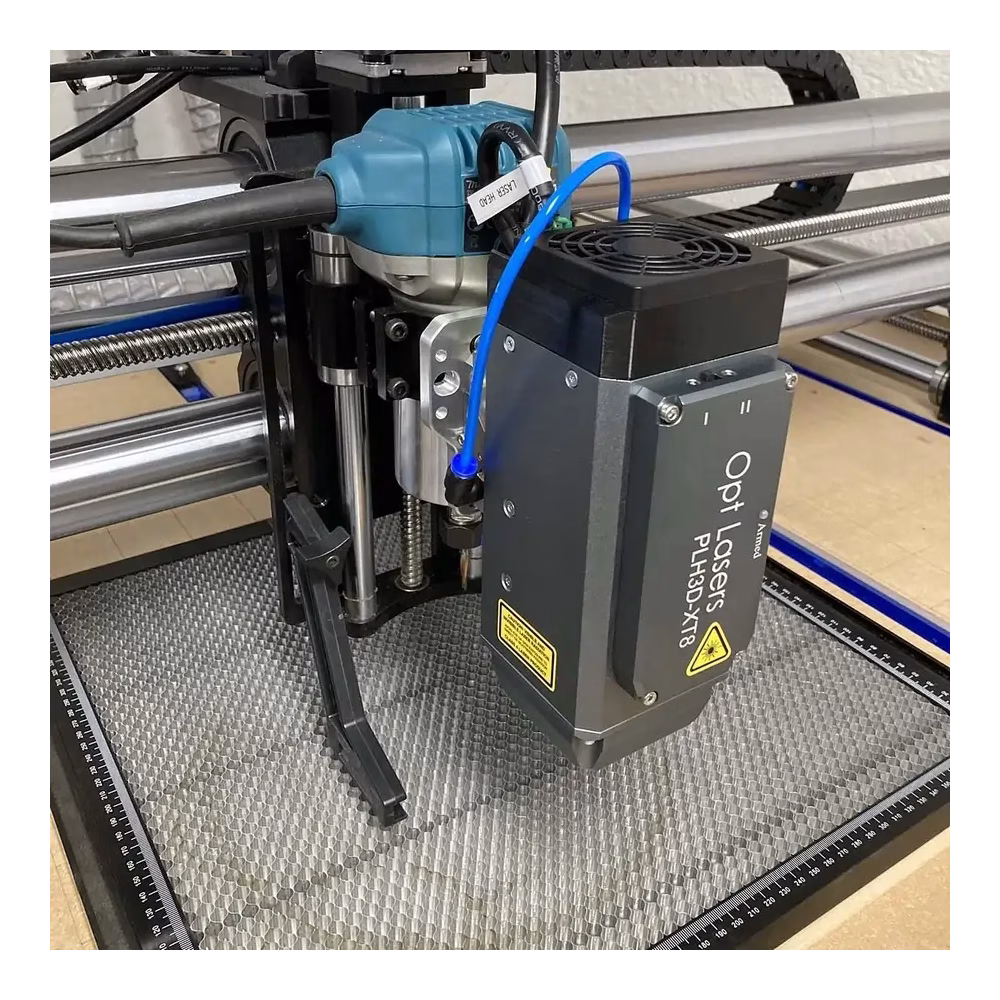

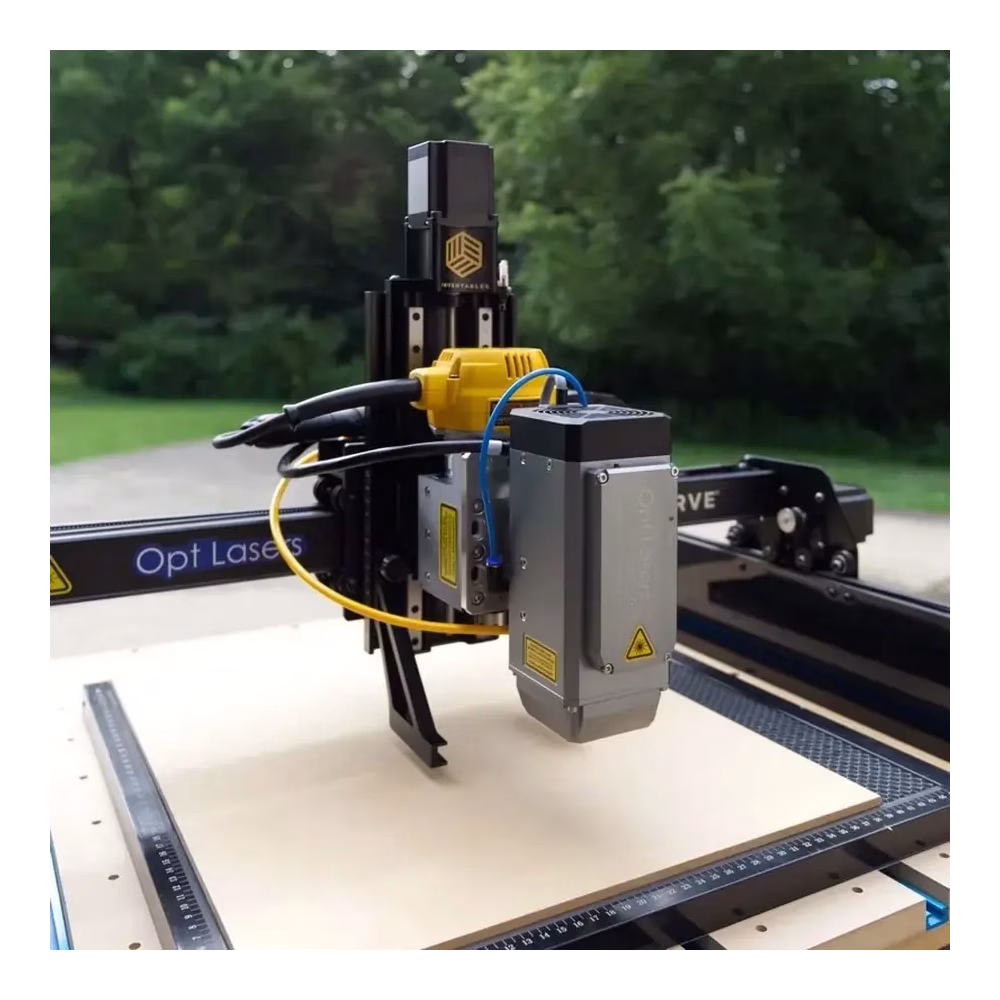

Tüm CNC Makineleri için XT8 45W Tak&Çalıştır Lazer Kiti
Evrensel PLH3D-XT8 Lazer Yükseltme Kiti
Özellikler: 45W Optik Güç, HD 125DPI 180um spot, maksimum ahşap kesme kalınlığı 20mm (¾")
En İyi Kullanım Alanları: CO2 benzeri Ultra Yüksek Hızlı Kesme ve Gravür, Kalın Malzemelerin Kesimi
İçindekiler: Lazer Başlığı, Hava Nozulu, CNC Adaptör Pro, Lazer Güvenlik Gözlükleri, Işın Kapağı, Montaj ve Daha Fazlası.
- Yorumları okuyun (43)
006301
5902693114512
Frequently Bought Together
|
|
|
LaserDock PRO - Lazerden CNC'ye Manyetik Yerleştirme İstasyonu $199.00 $139.30 |
|
|
|
CNC Lisansı Lightburn Yazılımı $99.00 |
|
|
|
Çarpışma veya Lazer Kafası Düşmesi için 2 Yıllık Sigorta $249.00 |
|
|
|
$187.00 $130.90 |
|
|
|
LaserDock PRO - Yalnızca Lazer Tarafı Parçası $99.00 $69.30 |
|
|
|
LaserDock PRO - Sadece CNC Yan Parça $99.00 $69.30 |
Spare Accessories
|
|
|
$29.00 $20.30 |
|
|
|
$5.00 $3.50 |
|
|
|
$70.00 $49.00 |
Paket içeriği
-
-
1 x PLH3D-CNC Adaptör Pro
✔ CNC makineleri ve lazer kafaları arasında iletişim sağlar.
Kullanıcılar ve lazer kafaları için ek bir güvenlik katmanı sağlar.
-
1 x ABD/İngiltere adaptörlü 24V 8A Güç Kaynağı
PLH3D-Serisi lazer kafalarına PLH3D-CNC Adapter Pro aracılığıyla güç sağlamak için.
✔ Güvenilir bir 24V 8A çıkış sağlar.
✔ Hedef ülkede kullanılan standartlarla uyumlu bir fiş ile gönderilir.
-
1 x Lazer Güvenlik Gözlüğü
✔ 190 ila 540 nm aralığında OD 7+ derecesine sahip Lazer Güvenlik Gözlüğü.
✔ Geri saçılan lazer ışığından kullanıcının gözüne ışık girmesi riskini azaltır.
-
1 x PLH3D-XT8 Lazer Kafası için Kablo (7m / 22 ft)
PLH3D-Serisi lazer kafalarını veya LaserDock Pro'yu PLH3D-CNC Adapter Pro'ya bağlamak için kablo.
Güç ve kontrol sinyallerini lazer kafasına aktarır.
-
1 x OptiShield - PLH3D Lazer Gravür Makinesi Işın Kapağı
✔ İşlenen malzemeden ışık yansımasını azaltır ve lazer kafasının optimum şekilde soğutulmasını sağlar.
✔ Yüksek Basınçlı Hava Destek Nozuluna monte edilebilir.
-
1 x PLH3D Yükseklik Referans Aracı
✔ PLH3D Serisi lazer kazıyıcılar için kolay ve hızlı odak mesafesi ayarlamaları için kompakt araç.
-
1 x CNC Lazer Çıkartma Seti
✔ CNC lazer çıkartmaları seti.
Opt Lasers'ın her lazer kitine dahildir.
İndir
Ürün açıklaması
Opt Lasers'ın bu pazarda ilk kez sunduğu avantajlar
5 yıllık Opt Lasers garantisi
İadeler için 30 gün memnuniyet garantisi
Ömür boyu teknik destek
Müşteri desteğinde 1 numara
İadeler için 30 gün memnuniyet garantisi
Ömür boyu teknik destek
Müşteri desteğinde 1 numara
Eşsiz dayanıklılık ve güvenilirlik
İsteğe bağlı çarpışma veya lazer kafası düşmesine karşı sigorta
Lazer kafası konseptinin yaratıcısından ürün
Polonya'da üretilmiştir, AB
İsteğe bağlı çarpışma veya lazer kafası düşmesine karşı sigorta
Lazer kafası konseptinin yaratıcısından ürün
Polonya'da üretilmiştir, AB
PLH3D-XT8 - Tüm CNC Makineleri için Dünyanın 1 Numaralı Patentli Lazer Kafası Komple Tak&Çalıştır Kiti
CNC makinenizi lazer özellikleriyle yükseltmek mi istiyorsunuz? Hiper-Performans XT8 CNC Kesme ve Gravür Lazer Kafalarımız nihai çözümdür. Sektörün önde gelen lazer kafası üreticisi ve konsept yaratıcısı tarafından üretilen etkileyici XT8 lazer kafalarımız benzersiz performans sunar.
PLH3D-XT8 lazer kafası, Opt Lasers'ın patentli çoklu lazer diyot teknolojisini içermekte ve üstün yeteneklerini desteklemektedir. Bu yenilikçi yaklaşım, lazer işlemede yeni bir standart belirleyerek benzersiz performans ve hassasiyet sağlar.
Bu kapsamlı kit, Lazer Güvenlik Gözlükleri, OptiShield Işın Kapağı, PLH3D-CNC Adaptör Pro ve CNC makineleriyle kolay entegrasyon için evrensel bir alüminyum montaj parçası gibi tüm temel bileşenleri içerir. Ayrıca, kit evrensel bir sinyal kablosu, sinyal kabloları ve bir PSU ile donatılmıştır ve herhangi bir CNC kontrol cihazıyla evrensel uyumluluk sağlar.
En iyisine güvenin - bu kit, bizden, Opt Lasers'tan makineniz için birinci sınıf performans ve sorunsuz kurulum sağlayan hepsi bir arada Tak ve Kullan paketinizdir.
Sayfanın üst kısmında CNC makineniz için doğru Lazer - Makine Bağlantısı ve Sinyal Kablosunu seçmeyi unutmayın!
XT8'i çalışırken görmek için tıklayın!
PLH3D Serisi: Konseptten Sonuçlara - İş Başında Görün
PLH3D-XT8 45W Lazer - Özellikler ve Performans Demosu
Derin odaklı yüksek performanslı 45W lazer kafası, yeniden odaklama ihtiyacını en aza indirir ve hızlı, tek geçişli kesimler sağlar. Çok çeşitli malzemelerle uyumlu olan bu lazer, 200 µm'nin altında spot boyutuyla net ayrıntılar sunar. İki güç modu, hassas gri tonlamalı gravür veya tam güçlü kesim sağlar. Entegre hava desteği, bakır ısı boruları, hızlı sürücü, durum LED'leri ve sağlam tam metal gövde istikrarlı, güvenilir performans sağlar.
Tak ve Çalıştır Kitleri - Dakikalar İçinde Nasıl Kurulur
X-Carve ve Shapeoko gibi popüler frezelerde PLH3D lazerin kablolanması ve yapılandırılması için kısa bir kılavuz. Temiz kesimler ve gravürler için ilk çalıştırma ayarlarını ve ipuçlarını kapsar. Birçok CNC platformunda geniş uyumluluk gösterir. Kendi kurulumunuzdan önce hızlı bir başlangıç olarak idealdir.
PLH3D-CNC Adapter PRO - CNC Lazer Kurulumunuz için Üstün Kontrol Çözümü
Sinyal dönüştürme, OLED kılavuzlu kurulum ve CNC'ye hazır ön ayarlarla kablolama ve kontrolü basitleştirir. Gerçek zamanlı tanılama ve katmanlı güvenlik (anahtar, sinyal kontrolü, otomatik devre dışı bırakma) kullanıcıları ve donanımı korur. Tüm PLH3D lazer kafaları ile çalışır. Sağlam anodize muhafaza, atölye taleplerine karşı dayanıklıdır.
LaserDock PRO: CNC Lazer Kafaları için Zahmetsiz Bağlantı
Manyetik hassasiyet ve entegre hava/güç ile lazerinizi saniyeler içinde açıp kapatın. Otomatik bağlantı kesme özelliği Z ekseni darbelerine karşı koruma sağlarken, altın kaplama yaylı pimler ve konum kilitleme özelliği tekrarlanabilir hizalama sağlar. Mevcut ve gelecekteki tüm kafalarla uyumlu olan bu ürün, düzenli ve geleceğe dönük bir montajdır. Sert anodize alüminyum, atölye ortamlarında dayanıklılık sağlar.
İsteğe bağlı aksesuar - bu sayfanın üst kısmındaki listeden ekleyin.
Uyumlu Tak-Çalıştır lazer kitini görmek için CNC modelinizi veya markanızı seçin.
Neleri Kesebilir veya Gravür Yapabilirsiniz?
Bunlar, PLH3D-XT8 ile lazer kesim ve gravür için en popüler malzemelerdir.
Bu bölümün altında, birçok başka malzeme için hız ve güç test sonuçlarını içeren tam tabloyu bulabilirsiniz.
Ahşap
Kontrplak
Deri
Köpük
Kauçuk (PVC içermez)
Mantar
Eloxallı Alüminyum (Gravür)
Seramik Fayans (Gravür)
Akrilik
Taş (Gravür)
Kâğıt ve Karton
Tekstiller
Metaller (Gravür)
Özel Malzemeler
CamVe aşağıdaki tabloda listelenen daha birçok malzeme.
PLH3D-XT8 – Kesim ve Gravür Hızları Tablosu
PLH3D-XT8 ile örnek kesim ve gravür hızları
| Malzeme | İşlem türü | Kalınlık | Hız | Lazer gücü | Geçiş sayısı |
|---|---|---|---|---|---|
| Ahşap | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravür | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Kontrplak | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Kesim | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Kesim | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Kesim | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Yüksek yoğunluklu lif levha (HDF) | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Orta yoğunluklu lif levha (MDF) | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Çam | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Bitkisel tabaklanmış üst yüzey (top-grain) domuz derisi | Gravür | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravür | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Kesim | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Sert, bitkisel tabaklanmış tam tane (full-grain) sığır derisi | Gravür | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravür | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Kesim | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (poliüretan) suni deri | Kesim | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Beyaz mermer | (Derin) gravür | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Kayrak taşı | Gravür | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Siyah akrilik | Kesim | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Kesim | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Kesim | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Turuncu şeffaf akrilik | Gravür | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Kırmızı akrilik | Kesim | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Yeşil akrilik | Kesim | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Pamuk | Gravür | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Denim | Kesim | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Yüksek yoğunluklu takviyeli naylon | Kesim | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Beyaz polyester | Kesim | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Yüksek yoğunluklu beyaz polyester | Kesim | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Kesim | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Kesim | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Keçe | Kesim | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Poli köpük | Kesim | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Kesim | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA köpük | Kesim | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Kesim | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Poliüretan (PU) köpük | Kesim | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Karbon fiber | Kesim | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Cam elyafı | Kesim | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Paslanmaz çelik | (Derin) gravür | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Derin) gravür | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| İşaretleme | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Takım çeliği | (Derin) gravür | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Derin) gravür | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| İşaretleme | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
PLH3D-XT8 Lazer Kafasının Özellikleri ve Faydaları
Eşsiz odak derinliği: Olağanüstü odak derinliği ve uzatılmış ışın beli (beam waist) sayesinde XT8, sürekli ayar ihtiyacını ortadan kaldırır ve tek geçişte kesime olanak tanır; böylece çalışmanızı hızlandırır.
Eylemde hassasiyet: PLH3D-XT8’in 200 µm’nin altındaki lazer nokta boyutu, sanatsal çalışmalar için ince detaylar elde etmenizi ve 15 mm ahşap gibi malzemeleri zahmetsizce kesmenizi sağlar. Son derece simetrik demeti sayesinde kerf (kesim çizgisi genişliği) her iki tarama yönünde de aynı kalır.
Gri tonlamalı kazıma ve tam güçte kesim: İki mod arasında geçiş yapın: ayrıntılı kazıma için %50 veya yüksek hızlı kesim için %100 güç; böylece farklı malzemelere ve uygulamalara hızla uyum sağlayın.
Entegre hava destekli nozul: Entegre nozulumuzla kesim verimliliğini artırın. İşlenen malzemede ısı kaynaklı hasarı azaltırken, kesim hızlarında altı kata kadar artış elde edin. Ayrıca koruyucu pencereyi ve ana merceği temiz tutmaya yardımcı olur.
Bakır ısı borulu soğutucu: Gelişmiş soğutma teknolojimiz, ısıyı ek bir soğutucuya verimli biçimde aktararak optimum soğutma performansı ve uzun ömür sağlar.
Çalışma güvenliği: Lazerin devreye alınmış durumunu gösteren ve aşırı ısınma uyarıları veren sinyal LED’imiz sayesinde sürekli bilgi sahibi olun; bu da güvenliği artırır ve doğru sıcaklık yönetimi sağlar.
Süper hızlı entegre sürücü: Entegre sürücümüzle benzersiz performans deneyimleyin; hassas kazıma ve güvenilir sonuçlar elde edin. Lazer diyotlarının sürücüye çok yakın konumlandırılması, yüksek frekanslı akım modülasyonunu mümkün kılar.
Tamamen metal gövde: Lazerin kasası tamamen dayanıklı metaldir; bu da cihaza sağlam koruma ve daha uzun kullanım ömrü sağlar.
LightBurn Yazılımı — Opt Lasers Kitleriyle birlikte satın alındığında %10 indirim
LightBurn’ü XF+, XT-50 veya XT8 kitinize eklediğinizde %10 tasarruf edin.
Plug&Play kitlerimizle birlikte satın alındığında LightBurn, özel indirimli fiyatla sunulur — böylece ilk günden itibaren en iyi araçlarla ve en iyi toplam maliyet/performans değeriyle işe başlarsınız. Dünya genelindeki lazer kullanıcılarının geniş çapta güvendiği LightBurn, binlerce lisans satışıyla topluluğun en yaygın tercihidir.
LightBurn yazılımı, lazer kitlerimiz veya lazer kafalarımızla opsiyonel aksesuar olarak sunulur ve XT8, XT-50 ve XF+ dahil tüm Opt Lasers kesme ve gravür modülleriyle uyumludur. İş akışınızı sadeleştirir ve optimum kesme ile gravür sonuçları için hassas kontrol sağlar. Sayfanın üst kısmındaki Accessories bölümünden ekleyebilirsiniz.
Uyumluluk ipucu: LightBurn’ün uyumluluğu, lazer modülünden değil, tezgâhınızın hareket kontrolörü/firmware’inden bağımlıdır. Mevcut CNC kontrolörlerinin çoğuyla çalışır ve özelleştirilmiş bir G-Code post-prosesörü içerir. Ancak satın almadan önce kontrolörünüzün desteklendiğinden emin olun.
İster ahşap, polimerler, deri ister köpükle çalışıyor olun, LightBurn’ün Opt Lasers donanımıyla eşleştirilmesi güvenilir, verimli ve yüksek kaliteli sonuçlar sağlar.
Müşteri Hikâyeleri – Opt Lasers
Nicky Norton, başta seramik karolar (Norton White Tile) üzerinde lazer gravür için yaygın biçimde benimsenen bir iş akışı olan Norton Method’un yaratıcısıdır; aynı zamanda ahşap ve paslanmaz çelik üzerindeki çalışmalara da ilham vermektedir. Projeleri Facebook’taki maker topluluklarında geniş çapta dolaşmakta, sürekli takdir toplamakta ve yeni başlayanların sonuçlarını iyileştirmelerine yardımcı olmaktadır.
"(... ) Sonra Opt Lasers PL3D-XT-50 6 watt kullanan kişilerin paylaştığı muhteşem gravürleri gördüm. Opt Lasers ile iletişime geçtim ve kısa sürede bir tane edindim. Kutuyu açar açmaz bunun yüksek kalite işçilikle üretilmiş bir hassasiyet modülü olduğunu anladım. Lazer makineme bağlantıda yaşadığım küçük başlangıç sorunları, Opt Lasers destek ekibinden mesajlar/e-postalar ve Zoom görüşmeleri yoluyla aldığım mükemmel destek sayesinde hızla aşıldı. 30 × 50 mikrometre ışın (son derece yüksek lazer flüansı) ile bu lazerin sağladığı hassasiyet ve doğruluk, elde edebildiğim gravür kalitesinde kısa sürede rakipsiz olduğunu kanıtladı.
Genel olarak, Opt Lasers ürünleri ve destek ekibiyle çalışmak çok olumlu bir deneyim oldu ve diyot gravür kullanımına olan hevesimi tazeledi."
Kris Crawford, YouTube ve Instagram’da ahşap ve metal işleme projelerini paylaşan Further North Fabrication’ın arkasındaki Kanadalı bir maker ve içerik üreticisidir. 2021’den beri Opt Lasers kullanarak müşteri hediyelerine ve kişisel projelerine ince detaylar ekliyor — başkalarını CNC lazer imalatını keşfetmeye teşvik eden güvenilir bir ses.
"(... ) Modifiye X-Carve CNC’imle lazeri entegre etmek sorunsuz bir süreçti ve o zamandan beri kurulumumun yeteneklerini üst seviyeye taşıdı. Opt Lasers modülünün hassasiyeti ve çok yönlülüğü, DIY projelerim için oyunun kurallarını değiştirdi; karmaşık tasarımlar oluşturmama ve çok çeşitli malzemelere detaylı gravürler eklememe olanak tanıdı. İster ahşap, ister akrilik, ister metal üzerinde çalışayım, lazer her seferinde olağanüstü sonuçlar veriyor."
April Wilkerson, Teksas merkezli bir DIY meraklısı, marangoz ve metal işleme ustasıdır — YouTube’da @AprilWilkerson adıyla bilinir — ve 1,5 milyondan fazla abonesi vardır. YouTube’dan TV’ye, adım adım yapımları dünya genelindeki maker’lara güç katıyor; artık aralarında lazer projeleri de var.
"(... ) Kurulum ve kullanım şaşırtıcı derecede akıcı ve kolaydı; gerçekten tak-çalıştır. Ancak bu benim ilk lazerimdi, dolayısıyla başta danışmanlığa ihtiyacım oldu ve Opt ekibi harikaydı; hızlı geri dönüş yapan, bilgili ve sorularıma ayrıntılı yanıt vermek için her zaman zaman ayırmaya istekli. Hatta sormayı akıl edemediğim soruları bile yanıtladılar!"
Jim Neeb, emekli bir mühendis ve 45 yıllık bir marangozdur; YouTube kanalı @JNWoodworks ve resmî kullanıcı grubumuz aracılığıyla Opt Lasers’ı ilk günlerinden beri desteklemektedir. Maker’ların lazer tekniklerine hâkim olmasına yardımcı olan açık, pratik yönlendirmeleri ve özenli demolarıyla tanınır. Ayrıca Avid CNC ile iş birliği yapan resmî bir test uzmanıdır.
"(... ) Opt Lasers, tavsiye ettiğim TEK diyot lazer şirketidir; çünkü ürün kalitesi ve müşteri hizmetleri seviyelerine yaklaşan başka şirket gerçekten yok. Bunu hem kendi deneyimlerime hem de dünya çapındaki YouTube izleyicilerimden aldığım geri bildirimlere dayanarak güvenle söyleyebilirim."
Ürün Teknik Özellikleri
| PLH3D-XT8 | |
|---|---|
| Maksimum Optik Güç | 45 W |
| Tipik Nokta Boyutu (X × Y @ ÇM 21 mm) | ≈180 × 180 μm |
| Lazer Kafası Boyutları (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Lazer Kafası Ağırlığı, Tipik | 1050g (2.31 lb.) LaserDock ile: 1230g (2.71 lb.) |
| Fan Debisi | 92 m3/h (53 CFM) |
| Fan Gürültü Düzeyi | 58 dBA |
| Montaj Delik Düzeni | 5x 4 delik, 24 x 15 mm (0.94 x 0.59 in.) |
| Montaj Deliği Tipi | M3 x 0.5 x 3 mm |
| Maks. Ortam Sıcaklığı | 40°C (104°F) |
| Modülasyon Girişi | PWM/TTL, 0 – 24 V |
| Önerilen PWM Temel Frekansı | 1 – 10 kHz |
| Maks. Modülasyon Bant Genişliği | 30 kHz |
| Modülasyon Giriş Empedansı | >1 kΩ |
| Güç Kaynağı Ünitesi Gerilimi | 24 V |
| 24 V PSU Asgari Akım | 8 A |
| Maksimum Güç Tüketimi | 170 W |
PLH3D-XT8 Lazer Kafası – SSS
PLH3D-XT8, X-Carve, Shapeoko, Stepcraft gibi popüler markalar dâhil çoğu CNC makinesiyle uyumludur. Kutu içeriğindeki evrensel bağlantı aparatı veya LaserDock ile monte edilebilir. CNC kontrolörünüzle uyumluluk, PWM, TTL ve analog girişleri (0–3 V, 0–5 V veya 0–24 V) destekleyen PLH3D-CNC Adapter Pro üzerinden sağlanır.
XT8; ahşap, kontrplak, MDF, deri, kauçuk, tekstil, köpük, akrilik ve daha birçok malzemeyi kesebilir veya kazıyabilir. Kaplamalı metalleri ve bazı çıplak metalleri (açı verildiğinde) işleyebilir. Yaklaşık 45 W optik güç, ince malzemelerde tek geçişte, kalın stoklarda çoklu geçişte kesime imkân verir.
İlk kurulum ~30 dakika sürer. Manyetik LaserDock PRO sistemiyle günlük takıp çıkarma işlemi saniyeler alır. Tüm konnektörler Plug&Play’dir ve kitte sağlanır.
Kit, hızlı manuel odaklama için bir Yükseklik Referans Aracı içerir. Malzeme üzerine yerleştirip lazeri nominal 21 mm çalışma mesafesine ayarlayın. Kesimde, malzeme kalınlığına bağlı olarak ayarlama yapın.
XT8, TTL, PWM ve analog girişleri destekleyen PLH3D-CNC Adapter Pro üzerinden bağlanır. 24 V güç kaynağı ve tüm kablolar kutuya dâhildir.
Evet — XT8, talaşı uzaklaştırıp kesimi soğutarak hız/kaliteyi artıran entegre ve ayarlanabilir Yüksek Basınçlı Hava Yardım Nozuluna sahiptir. Yaygın küçük kompresörlerle çalışır (çoğu malzeme için önerilen gerçek debi ~10–15 l/dak).
XT8 aşırı ısınma korumasına sahiptir ve CE sertifikalı lazer güvenlik gözlüğü (190–540 nm için OD7+) ile kullanılmalıdır. 58 °C’de otomatik kapanır, 50 °C’de yeniden çalışır. Daima lazer güvenlik standartlarına uyun (örn. ANSI Z136.1).
Tipik çalışma ömrü 20.000–30.000 saattir. Bir diyot arızalanırsa, çoğu durumda diyot değişimiyle onarım yapılabilir. En iyi dayanım için optikleri düzenli temizleyin ve uygun hava akışı sağlayın.
Evet, ancak yansımanın diyotlara geri dönmesini önlemek için iş parçasını (veya lazeri) yaklaşık 7° eğin. Genel olarak metallerde hafif bir eğim verin ve demeti operatörden uzağa yönlendirin. Her zaman OD7+ gözlük kullanın.
G-code üreten herhangi bir CAM kullanın: LightBurn (önerilir), Vectric, Fusion 360 veya LaserGRBL gibi ücretsiz araçlar. LightBurn gelişmiş kontrol, görüntü gravürü ve hazır ayarlarımızla kolay kurulum sağlar.
- Maksimum optik güç: 45 W; tipik: 38–43 W
- Dalgaboyu: 450 ± 10 nm; odaklı spot <180 µm
- Çalışma mesafesi: 21 mm
- Güç kaynağı: 24 V, min. 8,5 A; maks. tüketim 170 W
- Modülasyon girişleri: PWM/TTL/Analog (0–3/5/24 V desteklenir)
- Önerilen temel PWM frekansı: 1–5 kHz (10 kHz’e kadar bant genişliği)
- Kafa ağırlığı: ~1150 g (LaserDock ile: ~1330 g)
- Maks. ortam sıcaklığı: 40 °C
Gravür: Hızlı ve tekrarlanabilir odak için Yükseklik Referans Aracıyla nominal çalışma mesafesini 21 mm’ye ayarlayın.
Kesim (ince 1–6 mm): En küçük spot, malzeme kalınlığının ortasına yakın olacak şekilde odaklayın (21 mm’den başlayın, sonra kalınlığın yarısı kadar aşağı inin).
Kesim (kalın >6 mm): Katman katman kesin, her geçişten sonra kafayı biraz alçaltın; nozulu iş parçasına çarptırmayın. Bazı malzemeler (örn. kavak/betriş kontrplak, MDF, PU köpük, çam) nozul yüzeye çok yakınken tek geçişte kalın kesilebilir (temassız).
“I” Modu (%%50): ayrıntılı gri tonlamalı gravür ve ince gölgeleme için ~0–20 W aralığı.
“II” Modu (%%100): siyah-beyaz yüksek hızlı gravür ve kalın malzemeler dâhil verimli kesim için tam güç.
XT8, PWM/TTL/Analog kontrol kabul eder: Mod Input #2 (PWM) üzerinde 0–3 V, 0–5 V ve 0–24 V. Temel PWM frekansı olarak 1–5 kHz kullanın (daha yüksek frekanslar daha düzgün gri tonlama verebilir). Mantık “1” ≥3 V; “0” ≤0,8 V. Aynı anda hem analog hem PWM girişlerine sinyal bağlamayın (ortak toprak kullanırlar).
Önerilen gerçek kompresör debisi: rahat kullanım için 10–12 l/dak ve ≥50 L tank. Daha küçük ünitelerle (örn. 5 L) başarılı olan kullanıcılar vardır; sonuçlar değişebilir. Bir filtre ve yağ tutucu takın; nemli iklimlerde su damlacıklarını önlemek için hava kurutucu ekleyin.
Debi set noktaları: kesim ~5–15 l/dak; gravür ~1–5 l/dak. ~15–20 l/dak üzerini kaçının; kesim hızını düşürebilir. Bir debimetre şiddetle önerilir.
Arka kablo tutucuyu sabitleyin, ardından kabloyu XT8’e sıkıca takın. Doğrudan kullanımda diğer ucu Adapter PRO’ya bağlayın. LaserDock PRO ile, lazer tarafı parçayı spindle pozisyonunuza hizalı dört M4 vida ile monte edin, sonra kısa kabloyu ve hava hortumunu takın.
Isı emici: Özellikle dumanlı işlerden sonra düzenli olarak ısı emicinin içinden sıkıştırılmış hava üfleyin. Fanın aşırı devirlenmesinden kaçının. Daha derin temizlik için ön kapağı ~her 100 saatte bir sökün.
Hava Yardımı / Nozul: Kesim ve gravür sırasında daima sabit, kuru ve yağsız bir hava akışıyla hava yardım nozulu kullanın. Duman ve kalıntıları optikten uzak tutar; koruyucu optik pencere ile ana lensin temiz kalmasına yardımcı olur ve temizlik sıklığını azaltır.
Optikler: Koruyucu optik pencereyi her kullanımdan önce kontrol edin ve ~her 100 saatte bir temizleyin. Hasar görürse koruyucu pencereyi değiştirin (yedek mevcut). Ana lens de ~her 100 saatte bir temizlenmelidir.
Temizleyiciler: Yalnızca %99,9 susuz IPA ve tüy bırakmayan uygun malzemeler kullanın. “Rubbing alcohol” (~%70 IPA + su) ve tipik gözlük/mikroskop mendillerinden kaçının (kalıntı bırakabilir). Kaplamaları korumak için, yalnızca kontaminasyonu giderecek kadar kuvvet uygulayın.
Reviews
high-power laser
Although I was initially skeptical about adding a high-power laser to my milling setup, the XT8’s reliability and cooling performance exceeded my expectations, and long sessions never resulted in overheating or inconsistent output
high-power laser
Although I was initially skeptical about adding a high-power laser to my milling setup, the XT8’s reliability and cooling performance exceeded my expectations, and long sessions never resulted in overheating or inconsistent output
build quality
The build quality of this universal laser kit is outstanding, it feels very solid in hand and the precision of the HD ~180 µm spot has allowed me to achieve details in wood and leather that I never thought possible with a diode-based solution
best after many
I’ve used many laser attachments before, but this one stands out for its plug-and-play installation and immediate compatibility with my CNC’s control software, which saved me hours of setup and calibration
Great
This Universal CNC laser kit completely transformed my workflow because it not only cut through thick plywood in a single pass, but also engraved fine grayscale details that previously required a separate tool, making my projects far more professional and efficient.
yes yes
After integrating this laser head with my robotic arm, I was impressed by how easily it handled both intricate engraving and high-speed cutting on acrylic sheets, all while maintaining remarkable accuracy and clarity across each piece.
Photo engravings
I do mostly photo engravings with that, and even it's spot is bigger than XT-50 (also own) but speed is much higher here, good product
delivery with ups
got whole kit within 6 days so.. wow!
speed
I love that I can use this for fast cutting 5mm wood, and later on engrave with probably max speed of my cnc
powerhouse!
The cooling system works wonders, even during long engraving sessions. My previous laser couldn’t handle the workload, but this one is a powerhouse!
fast delivery
What I appreciate most is the versatility. Whether it’s cutting intricate designs on wood or engraving glass, this laser does it all without a hitch.
better than expected
The results are better than expected, especially for such a compact laser head.
easy for beginner
I’m not a professional, but this laser makes me feel like one. It’s so intuitive and delivers excellent results, even for a beginner like me
Best of the best!
I love it!
engraving a creative way
This laser made engraving a creative outlet for me. I’ve started selling custom-designed coasters, and the quality has wowed my buyers.
quality quality quality
What sets this laser apart for me is the build quality. It feels robust and designed for long-term use, which is rare these days.
Amazed
I was amazed by how easily this laser integrates with my CNC machine. It transformed the way I work on custom furniture projects. Truly a professional tool!
laser working with acrylic
At first, I wasn’t sure if the power would be enough for cutting thicker materials, but it handles 10mm acrylic like it’s butter. Couldn’t ask for more!
incredible
The detail this laser achieves is incredible. I’ve started engraving family portraits onto wood, and the feedback has been amazing from customers.
Definitely worth the investment
I was impressed by how fast it cuts through plywood without compromising on the edges’ smoothness.
Stunning
It’s the perfect tool for both hobbyists and professionals. I’ve started collaborating with other creators to make stunning, customized designs
My clients love the intricate detailing I can achieve now.
This laser has helped me expand my woodworking business significantly.
i love it
I love how it keeps performing consistently, even after months of heavy use. It’s not just another laser; it’s a solid investment in my workshop.
worth every $$$
Having used many lasers before, this one stands out for its reliability. It doesn’t overheat and maintains precision on every project.
clear and easy
The instructions were clear, and I had it set up in no time. Since then, I’ve been working on signs for local businesses, and the precision is unmatched.
Ukie
OPT lasers are the best of the best. Easy to install and do a magnificent job at etching and rastering on various substrates Highly recommend this product to all CNC owners. You won't be sorry.
Perfect match
The XT8 has exceeded my expectations. I recently purchased the XT-50 for its advanced features and enhanced performance.
I love my XT8.
I also bought the XT-50 for even more power and precision in my projects.
Fast and furious!
Greatt
Fast shipping
I got it faster than expected. Support helped with all my questions 5/5
Pro
The accuracy is mind-blowing. Fast delivery
Precision Meets Speed
Didn't know what I was missing until I tried this upgrade. It's like my projects are on HD now
WHAT A BEAST!
I got it to cut 3/4" pine and then engrave it with high detail, how cool is that?!?!
5/5
Worth every penny! Sped up my work so much, i'll still use my XT-50 for fine work, but for cutting this is just soo fast
Revolution
Brought this new gear into my setup, and wow, talk about an upgrade! It's like going from a flip phone to a smartphone in terms of precision. Delivery was speedy too – huge plus!
Nuevo favorito
Productos como estos son la razón por la que soy fiel a la marca Opt. El haz es tan estrecho que puedes cortar madera gruesa con un solo pase!
5/5
nothing to add more
Good
I am very happy with the laser and Opt Lasers service, only one star less because the courier couldn't get to me. I got the package in 5 days to NJ
A Game Changer for Beginners
As someone new to laser engraving, this blue laser head from Opt Lasers was a revelation. It's incredibly user-friendly and was easy to integrate into my existing setup. The difference in my projects is night and day—sharp, precise cuts every time. Truly a must-have for beginners looking to elevate their work.
Great laser
Gotta say that was a lot of money to spend, but what you get is a sturdy build with high optical power and great results. I even dropped it once OOPS! and it survived no problem~!!
upgrade time!
Just upgraded my CNC with this unbelievable laser head. The results? Out. Of. This. World.
Professional Grade
This laser was exactly what I needed in my workshop. I do a ton of foam and plywood cutting, and speed is of the essence. XT8 solved all my problems, thanks opt Lasers!
Fast
shoutout for the lightning-fast shipping!
