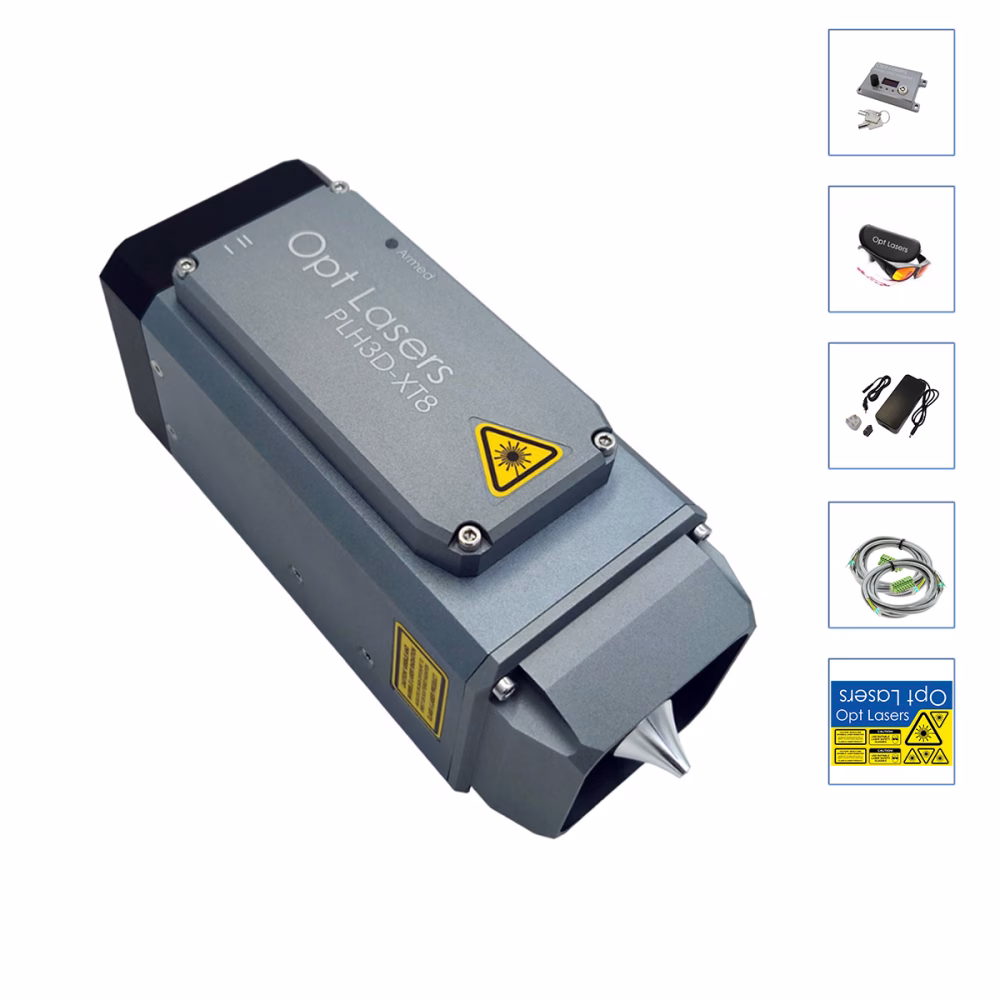

Universelles PLH3D-XT8 Laser-Nachrüstkit
Technische Daten: 45W optische Leistung, HD 125DPI 180um Spot, maximale Holzdicke zum Schneiden 20mm (¾”)
Optimal für: CO2-ähnliches ultraschnelles Schneiden & Gravieren, Schneiden dicker Materialien

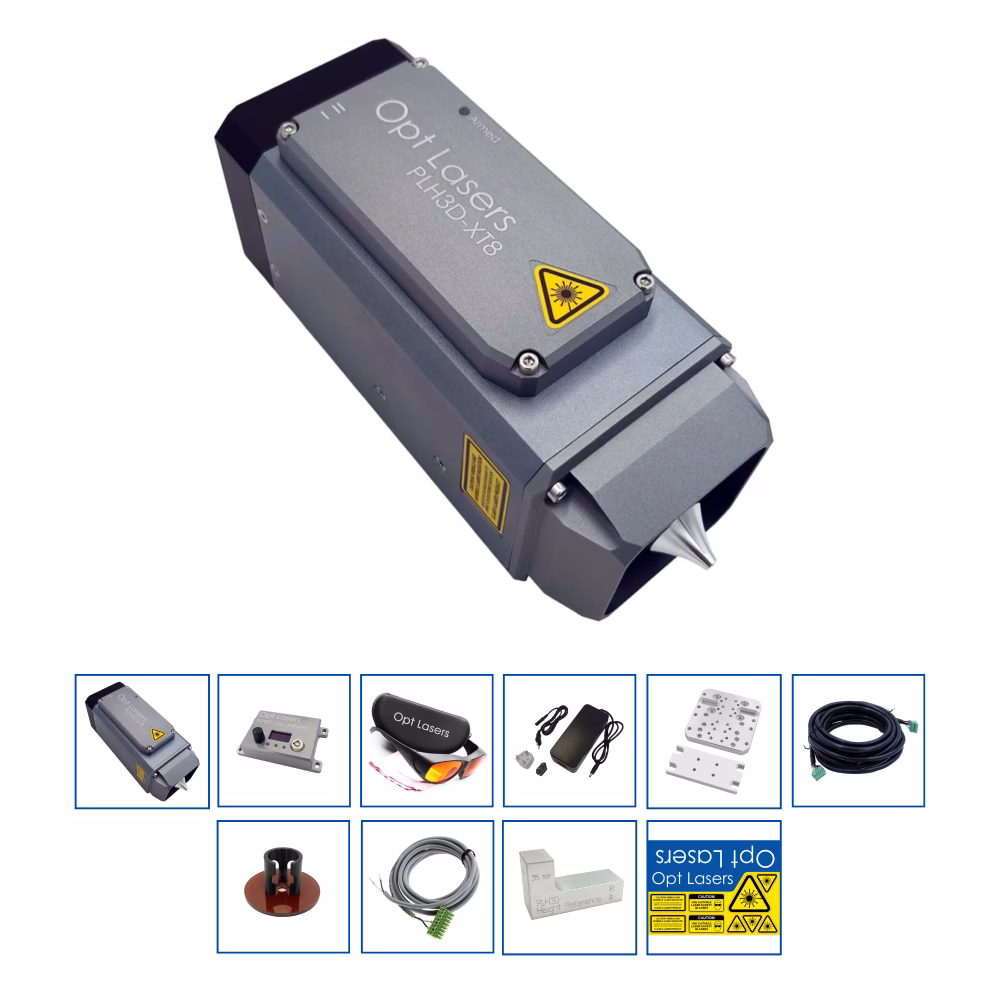

Enthält: Laserkopf, Luftdüse, CNC Adapter Pro, Laserschutzbrille, Strahlschutzabdeckung, Halterung und weiteres Zubehör.
|
|
|

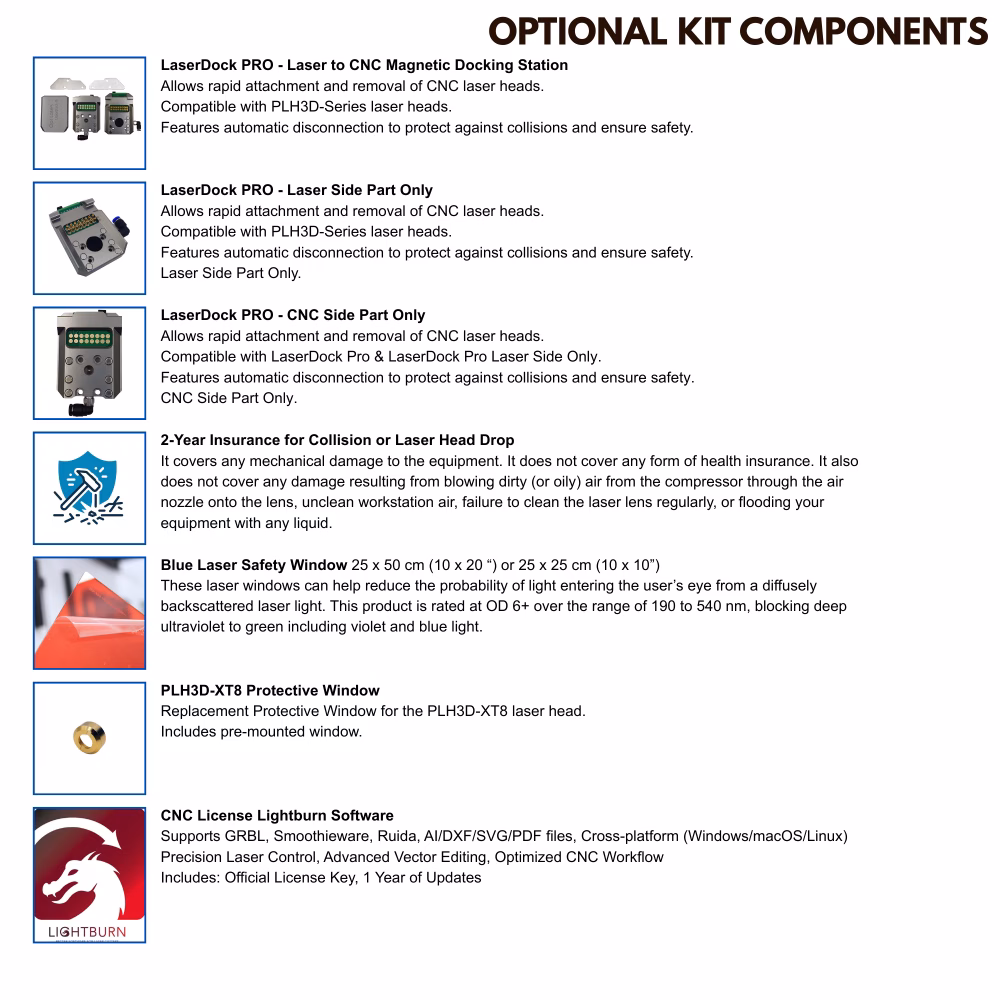

LaserDock PRO - Magnetische Andockstation für Laser und CNC |
|
|
|
|
|
|
|
2-Jahres-Versicherung für Kollision oder Laser Head Drop |
|
|
|
|
|
|
|
LaserDock PRO - Nur Laser-Seitenteil |
|
|
|
LaserDock PRO - Nur CNC-Seitenteil |
|
|
|
|
|
|
|
|
|
|
|
|
Specs: 45W optische Leistung, HD 125DPI 180um Punkt, maximale Holzschnittstärke 20mm (¾" )
Am besten geeignet für: CO2-ähnliches Ultrahochgeschwindigkeitsschneiden und -gravieren, Schneiden dicker Materialien
✔ Ermöglicht die Kommunikation zwischen CNC-Maschinen und Laserköpfen.
✔ Gewährleistet eine zusätzliche Sicherheitsebene für Benutzer und Laserköpfe.
✔ Für die Stromversorgung der Laserköpfe der PLH3D-Serie über den PLH3D-CNC Adapter Pro.
✔ Liefert einen zuverlässigen 24V 8A Ausgang.
✔ Wird mit einem Stecker geliefert, der mit den im Zielland verwendeten Normen kompatibel ist.
✔ Laserschutzbrille mit OD 7+ im Wellenlängenbereich von 190 bis 540 nm.
✔ Verringert das Risiko, dass Licht aus rückgestreuter Laserstrahlung in die Augen des Anwenders gelangt.
✔ Kabel zum Anschluss der Laserköpfe der PLH3D-Serie oder des LaserDock Pro an den PLH3D-CNC Adapter Pro.
✔ Überträgt Strom und Steuersignale an den Laserkopf.
✔ Reduziert die Lichtreflexion des bearbeiteten Materials und sorgt für eine optimale Kühlung des Laserkopfes.
✔ Kann auf die Hochdruck-Luftdüse montiert werden.
✔ Kompaktes Werkzeug zur einfachen und schnellen Brennweiteneinstellung für Lasergravierer der PLH3D-Serie.
✔ Satz CNC-Laser-Aufkleber.
✔ Ist in jedem Laserbausatz von Opt Lasers enthalten.
Sie möchten Ihre CNC-Maschine mit Lasertechnologie aufrüsten? Unsere Hyper-Performance XT8 CNC-Schneid- und Gravurlaserköpfe sind die ultimative Lösung. Entwickelt vom führenden Hersteller und Innovator von Laserköpfen in der Branche, bieten unsere leistungsstarken XT8-Laserköpfe unerreichte Performance.
Der PLH3D-XT8 Laserkopf nutzt die patentierte Multi-Laser-Dioden-Technologie von Opt Lasers, die seine Spitzentechnologie antreibt. Dieser innovative Ansatz garantiert eine außergewöhnliche Leistungsfähigkeit und Präzision und setzt neue Maßstäbe für die Laserbearbeitung.
Dieses umfassende Kit beinhaltet alle relevanten Komponenten wie Laserschutzbrille, OptiShield-Strahlschutz, PLH3D-CNC Adapter Pro und eine universelle Aluminiumhalterung für die einfache Integration in CNC-Maschinen. Darüber hinaus enthält das Kit ein universelles Signalkabel, Signalleitungen und ein Netzteil, was eine uneingeschränkte Kompatibilität mit jedem CNC-Controller gewährleistet.
Vertrauen Sie auf das Beste – dieses Kit ist Ihr All-in-One Plug&Play-Paket, das höchste Leistung und eine unkomplizierte Installation für Ihre Maschine von Opt Lasers garantiert.
Denken Sie daran, am Seitenanfang die passende Halterung für den Laserkopf sowie das richtige Signalkabel für Ihre CNC-Maschine auszuwählen!
Klicken Sie, um den XT8 in Aktion zu sehen!
PLH3D-XT8 45W Laserkopf – Merkmale & Leistungsdemonstration
Hochleistungs-Laserkopf mit 45W und Tiefenschärfe minimiert Nachfokussierung und ermöglicht schnelle, einseitige Schnitte. Kompatibel mit einer Vielzahl von Materialien, liefert er feine Details dank sub-200 µm Spotgröße. Zwei Leistungsmodi erlauben präzise Graustufen- oder Hochleistungsschnitte. Integrierte Luftunterstützung, Kupfer-Heatpipes, schneller Treiber, Status-LEDs und ein robustes Metallgehäuse sorgen für zuverlässigen, stabilen Betrieb.
Plug&Play Kits – In wenigen Minuten installiert
Eine kompakte Schritt-für-Schritt-Anleitung zur Verdrahtung und Konfiguration eines PLH3D-Lasers an populären Fräsmaschinen wie X-Carve und Shapeoko. Beinhaltet Ersteinrichtungsparameter und Tipps für saubere Schnitte und Gravuren. Zeigt universelle Kompatibilität mit zahlreichen CNC-Plattformen. Ideal als Schnellstart vor der eigenen Installation.
PLH3D-CNC Adapter PRO – Ultimative Steuerungslösung für Ihre CNC-Laserintegration
Vereinfacht Verdrahtung und Steuerung durch Signalwandlung, OLED-geführte Einrichtung und CNC-fertige Presets. Echtzeit-Diagnose sowie mehrstufige Sicherheit (Schlüsselschalter, Signalprüfung, automatische Abschaltung) schützen Anwender und Hardware. Kompatibel mit allen PLH3D-Laserköpfen. Robustes eloxiertes Gehäuse für zuverlässigen Werkstatteinsatz.
LaserDock PRO: Müheloses Andocken von CNC-Laserköpfen
Stecken Sie Ihren Laserkopf in Sekunden magnetisch und präzise mit integrierter Luft- und Stromversorgung an und ab. Automatische Trennung schützt bei Z-Achsen-Kollisionen; vergoldete Federkontakte und Positionsverriegelung sichern wiederholgenaue Ausrichtung. Kompatibel mit allen aktuellen und zukünftigen Köpfen und zukunftssicher als kompakte Montage. Harteloxiertes Aluminium garantiert hohe Widerstandsfähigkeit im Werkstatteinsatz.
Optionales Zubehör — kann oben auf dieser Seite hinzugefügt werden.
Dies sind die beliebtesten Materialien für das Laserschneiden und -gravieren mit dem PLH3D-XT8.
Eine vollständige Tabelle mit Geschwindigkeits- und Leistungs-Testergebnissen für viele weitere Materialien finden Sie unterhalb dieses Abschnitts.
Holz
Sperrholz
Leder
Schaumstoff
Gummi
Kork
Eloxiertes Aluminium (Gravieren)
Keramikfliesen (Gravieren)
Acryl
Stein (Gravieren)
Papier & Karton
Textilien
Metalle (Gravieren)
Spezialmaterialien
Glas
| Material | Bearbeitungsart | Dicke | Geschwindigkeit | Laserleistung | Durchgänge |
|---|---|---|---|---|---|
| Holz | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Gravieren | N/A | 70 mm/s (165 Zoll/min) | 20% | 1 | |
| Sperrholz | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Schneiden | 3 mm (0.118") | 22.5 mm/s (53.1 Zoll/min) | 100% | 1 | |
| Schneiden | 4 mm (0.157") | 12 mm/s (28 Zoll/min) | 100% | 1 | |
| Schneiden | 6 mm (0.236") | 6 mm/s (14 Zoll/min) | 100% | 1 | |
| Schneiden | 10 mm (0.394") | 3 mm/s (7 Zoll/min) | 100% | 1 | |
| HDF (hochdichte Faserplatte) | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Schneiden | 3 mm (0.118") | 12 mm/s (28 Zoll/min) | 100% | 1 | |
| MDF (mitteldichte Faserplatte) | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Schneiden | 7.5 mm (0.295") | 4 mm/s (9.4 Zoll/min) | 100% | 1 | |
| Balsa | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Schneiden | 12 mm (0.472") | 40 mm/s (94 Zoll/min) | 100% | 2 | |
| Kiefernholz | Gravieren | N/A | 350 mm/s (827 Zoll/min) | 100% | 1 |
| Schneiden | 15 mm (0.591") | 3 mm/s (7 Zoll/min) | 100% | 1 | |
| Pflanzlich gegerbtes Schweinsleder (Top-Grain) | Gravieren | N/A | 3000 mm/s (7090 Zoll/min) | 100% | 1 |
| Gravieren | N/A | 60 mm/s (142 Zoll/min) | 2% | 1 | |
| Schneiden | 2 mm (0.079") | 50 mm/s (118 Zoll/min) | 100% | 1 | |
| Hartes, pflanzlich gegerbtes, vollnarbiges Rindleder | Gravieren | N/A | 3000 mm/s (7090 Zoll/min) | 100% | 1 |
| Gravieren | N/A | 60 mm/s (142 Zoll/min) | 2% | 1 | |
| Schneiden | 4 mm (0.157") | 18 mm/s (42.5 Zoll/min) | 100% | 1 | |
| PU (Polyurethan) Kunstleder | Schneiden | 2 mm (0.079") | 50 mm/s (118 Zoll/min) | 100% | 1 |
| Weißer Marmor | (Tief-)Gravieren | N/A | 52 mm/s (120 Zoll/min) | 100% | 1 |
| Schiefer | Gravieren | N/A | 140 mm/s (330 Zoll/min) | 100% | 1 |
| Schwarzes Acryl | Schneiden | 2 mm (0.079") | 7 mm/s (17 Zoll/min) | 100% | 1 |
| Schneiden | 5 mm (0.197") | 6 mm/s (14 Zoll/min) | 100% | 3 | |
| Schneiden | 10 mm (0.394") | 6 mm/s (14 Zoll/min) | 100% | 4 | |
| Orange transparenter Acryl | Gravieren | N/A | 220 mm/s (520 Zoll/min) | 5% | 1 |
| Roter Acryl | Schneiden | 2 mm (0.079") | 4.2 mm/s (9.9 Zoll/min) | 100% | 1 |
| Grüner Acryl | Schneiden | 2 mm (0.079") | 2.8 mm/s (6.6 Zoll/min) | 100% | 1 |
| Baumwolle | Gravieren | N/A | 180 mm/s (425 Zoll/min) | 15% | 1 |
| Denim | Schneiden | 0.5 mm (0.0197") | 255 mm/s (602 Zoll/min) | 100% | 1 |
| Hochdicht verstärktes Nylon | Schneiden | 3.6 mm (0.142") | 6 mm/s (14.2 Zoll/min) | 100% | 1 |
| Weißes Polyester | Schneiden | 0.2 mm (0.00787") | 60 mm/s (142 Zoll/min) | 100% | 1 |
| Weißes Hochdichte-Polyester | Schneiden | 0.4 mm (0.0157") | 25 mm/s (59 Zoll/min) | 100% | 1 |
| Cordura | Schneiden | 0.35 mm (0.0138") | 150 mm/s (354 Zoll/min) | 100% | 1 |
| Schneiden | 0.5 mm (0.0197") | 95 mm/s (224 Zoll/min) | 100% | 1 | |
| Filz | Schneiden | 4 mm (0.1575") | 70 mm/s (165 Zoll/min) | 100% | 1 |
| Polyfoam | Schneiden | 40 mm (1.575") | 5 mm/s (12 Zoll/min) | 100% | 1 |
| Schneiden | 40 mm (1.575") | 15 mm/s (35 Zoll/min) | 100% | 3 | |
| EVA-Schaum | Schneiden | 3 mm (0.118") | 140 mm/s (331 Zoll/min) | 100% | 1 |
| Schneiden | 5 mm (0.197") | 85 mm/s (201 Zoll/min) | 100% | 1 | |
| Polyurethan (PU) Schaum | Schneiden | 10 mm (0.394") | 88.5 mm/s (209 Zoll/min) | 100% | 1 |
| Carbonfaser | Schneiden | 0.5 mm (0.0197") | 15 mm/s (35.4 Zoll/min) | 100% | 1 |
| Glasfaser | Schneiden | 0.7 mm (0.0276") | 5 mm/s (11.8 Zoll/min) | 100% | 1 |
| Edelstahl | (Tief-)Gravieren | N/A | 70 mm/s (165 Zoll/min) | 25% | 1 |
| (Tief-)Gravieren | N/A | 280 mm/s (661 Zoll/min) | 100% | 1 | |
| Beschriften | N/A | 865 mm/s (2040 Zoll/min) | 100% | 1 | |
| Werkzeugstahl | (Tief-)Gravieren | N/A | 70 mm/s (165 Zoll/min) | 25% | 1 |
| (Tief-)Gravieren | N/A | 280 mm/s (661 Zoll/min) | 100% | 1 | |
| Beschriften | N/A | 865 mm/s (2040 Zoll/min) | 100% | 1 |
Unerreichte Fokustiefe: Mit seiner bemerkenswerten Fokustiefe und verlängerten Strahltaille eliminiert der XT8 das ständige Nachstellen und ermöglicht Schneiden in einem Durchgang – das beschleunigt Ihre Arbeit.
Präzision in Aktion: Die Laserfleckgröße des PLH3D-XT8 von unter 200 µm ermöglicht feinste Details für künstlerische Arbeiten und das mühelose Durchtrennen von Materialien wie 15 mm Holz. Dank seines hochsymmetrischen Strahls bleibt die Schnittfuge (Linienbreite) in beiden Scanrichtungen identisch.
Graustufengravur und Schneiden mit voller Leistung: Wechseln Sie zwischen zwei Modi: 50 % Leistung für detailreiche Gravuren oder Hochgeschwindigkeitsschneiden mit 100 % Leistung – so passen Sie sich schnell an verschiedene Materialien und Anwendungen an.
Integrierte Air-Assist-Düse: Steigern Sie die Schneideffizienz mit unserer integrierten Düse. Profitieren Sie von bis zu sechsfach höheren Schneidgeschwindigkeiten und weniger wärmebedingten Materialschäden. Zudem bleiben Schutzfenster und Hauptlinse länger sauber.
Kupfer-Heatpipe-Kühlkörper: Unsere fortschrittliche Kühltechnologie sorgt für optimale Kühlleistung und hohe Lebensdauer, indem sie die Wärme effizient an einen zusätzlichen Kühlkörper abführt.
Betriebssicherheit: Eine Signalleuchte (LED) informiert über den scharfgeschalteten Zustand des Lasers und warnt bei Überhitzung – für zusätzliche Sicherheit und korrektes Temperaturmanagement.
Superschneller integrierter Treiber: Erleben Sie herausragende Leistung dank integriertem Treiber, der präzise Gravuren und reproduzierbare Ergebnisse ermöglicht. Die geringe Distanz zwischen Laserdioden und Treiber erlaubt hochfrequente Strommodulation.
Vollmetallgehäuse: Das Gehäuse des Lasers besteht vollständig aus robustem Metall und bietet dadurch zuverlässigen Schutz sowie eine längere Lebensdauer des Geräts.
Sparen Sie 10 %, wenn Sie LightBurn zu Ihrem XF+, XT-50 oder XT8 Kit hinzufügen.
Beim gemeinsamen Kauf mit unseren Plug&Play-Kits erhalten Sie LightBurn zum exklusiven Sonderpreis — so starten Sie ab Tag eins mit den besten Werkzeugen und dem besten Preis-Leistungs-Verhältnis. Weltweit von Laseranwendern geschätzt, ist LightBurn die populärste Wahl der Community mit Tausenden verkauften Lizenzen.
Die LightBurn Software ist als optionales Zubehör zu unseren Laserkits oder -köpfen verfügbar und kompatibel mit allen Schneid- und Graviermodulen von Opt Lasers — einschließlich XT8, XT-50 und XF+. Sie strafft Ihren Workflow und bietet präzise Steuerung für optimale Schneid- und Gravurergebnisse. Sie können LightBurn im Bereich Accessories oben auf der Seite hinzufügen.
Kompatibilitätshinweis: Die Kompatibilität von LightBurn hängt vom Bewegungscontroller/Firmware Ihrer Maschine ab (nicht vom Lasermodul selbst). LightBurn arbeitet mit den meisten verfügbaren CNC-Steuerungen und enthält einen benutzerdefinierten G-Code-Postprozessor. Bitte vergewissern Sie sich vor dem Kauf, dass Ihre Steuerung unterstützt wird.
Ob Holz, Kunststoffe, Leder oder Schaumstoffe — die Kombination aus LightBurn und Opt Lasers Hardware gewährleistet zuverlässige, effiziente und hochwertige Ergebnisse.
Nicky Norton ist der Urheber der Norton-Methode — ein weitverbreiteter Workflow, der primär für die Lasergravur auf Keramikfliesen (Norton White Tile) eingesetzt wird und auch Arbeiten in Holz und Edelstahl inspiriert. Seine Projekte kursieren breit in Facebook-Maker-Gruppen, erhalten regelmäßig Anerkennung und helfen Einsteigern, ihre Ergebnisse zu verbessern.
"(... ) Dann sah ich einige Beiträge mit fantastischen Gravuren von Anwendern, die den Opt Lasers PL3D-XT-50 mit 6 Watt nutzten. Ich nahm Kontakt zu Opt Lasers auf, und kurze Zeit später hatte ich einen. Bereits beim Auspacken wurde mir klar, dass dies ein hochwertig gefertigtes Präzisionsmodul ist. Einige Anfangsschwierigkeiten bei der Anbindung an meine Lasermaschine waren dank des großartigen Supports von Opt Lasers via Nachrichten/E-Mails und Zoom-Calls schnell überwunden. Die Präzision und Genauigkeit dieses Lasers mit einem Strahldurchmesser von 30 × 50 Mikrometern (außerordentlich hohe Laserfluenz) erwiesen sich schnell als unübertroffen in der Gravurqualität, die ich erzielen konnte.
Insgesamt war die Zusammenarbeit mit den Produkten und dem Support-Team von Opt Lasers eine sehr positive Erfahrung und hat meine Begeisterung für den Einsatz von Diodenlaser-Gravur neu entfacht."
Kris Crawford ist ein kanadischer Maker und Content-Creator hinter Further North Fabrication, der seine Holz- und Metallbauprojekte auf YouTube und Instagram teilt. Seit 2021 nutzt er Opt Lasers, um Kundengeschenken und persönlichen Projekten filigrane Details hinzuzufügen — eine vertrauenswürdige Stimme, die andere motiviert, die CNC-Laserfertigung zu erkunden.

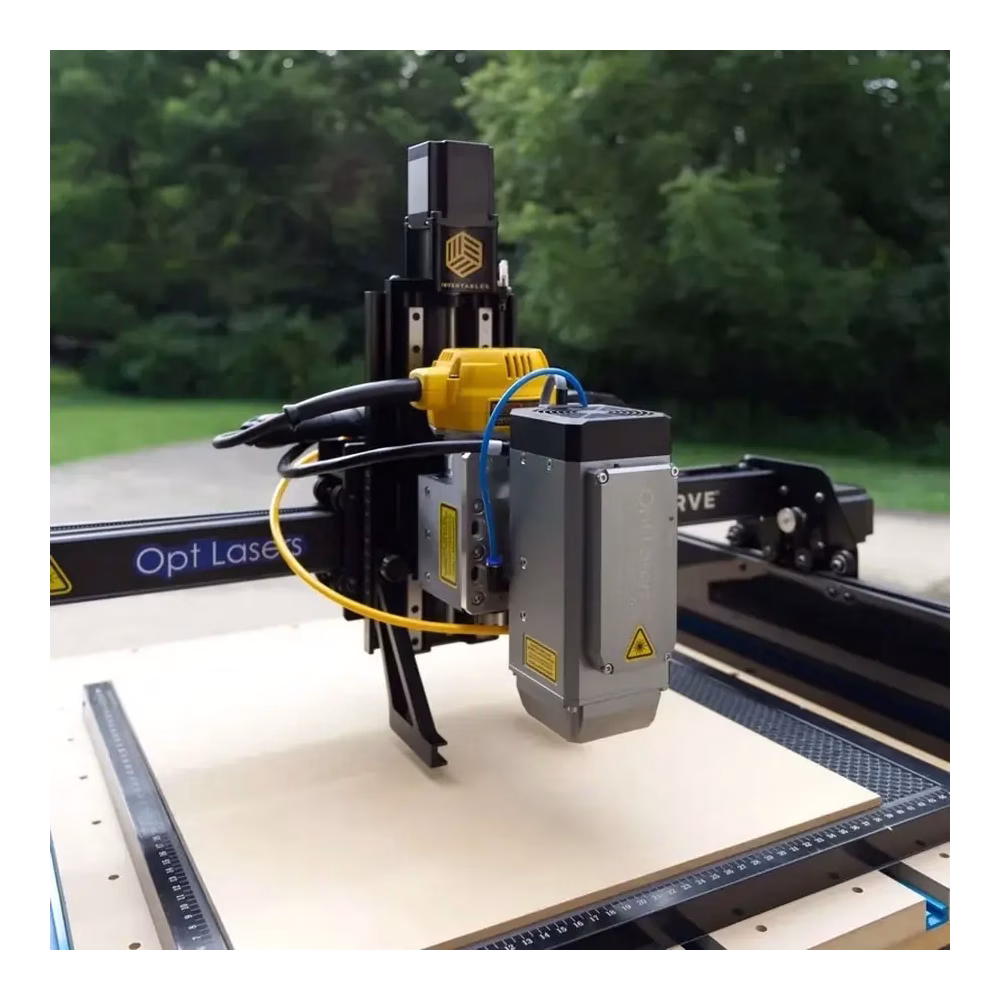

"(... ) Die Integration des Lasers in meine modifizierte X-Carve-CNC verlief nahtlos und hat die Leistungsfähigkeit meines Setups deutlich gesteigert. Die Präzision und Vielseitigkeit des Opt Lasers-Moduls waren ein echter Gamechanger für meine DIY-Projekte und ermöglichen es mir, komplexe Designs zu erstellen und detaillierte Gravuren in eine Vielzahl von Werkstoffen einzubringen. Ob Holz, Acryl oder Metall — der Laser liefert jedes Mal herausragende Ergebnisse."
April Wilkerson ist eine in Texas ansässige DIY-Makerin, Holz- und Metallhandwerkerin — auf YouTube bekannt als @AprilWilkerson — mit über 1,5 Millionen Abonnenten. Von YouTube bis TV befähigen ihre Schritt-für-Schritt-Projekte Maker weltweit — inzwischen auch mit Laserprojekten.
"(... ) Installation und Betrieb waren überraschend reibungslos und einfach — wirklich Plug-and-Play. Da dies jedoch mein erster Laser war, brauchte ich anfangs Beratung, und das Team von Opt war großartig: reaktionsschnell, kompetent und stets bereit, sich die Zeit zu nehmen, meine Fragen gründlich zu beantworten. Sie beantworteten sogar Fragen, von denen ich nicht wusste, dass ich sie stellen sollte!"
Jim Neeb ist pensionierter Ingenieur und seit 45 Jahren Holzhandwerker, der Opt Lasers seit den Anfangstagen über seinen YouTube-Kanal @JNWoodworks und unsere offizielle Nutzergruppe unterstützt. Er ist bekannt für klare, praxisnahe Anleitungen und sorgfältige Demos, die Makern helfen, Lasertechniken zu meistern. Außerdem ist er offizieller Tester in Zusammenarbeit mit Avid CNC.
"(... ) Opt Lasers ist das EINZIGE Diodenlaser-Unternehmen, das ich empfehle, weil es wirklich keine anderen Anbieter mit Produkten gibt, die ihrem Qualitäts- und Serviceniveau auch nur nahekommen. Das kann ich mit Überzeugung sagen — aufgrund meiner eigenen Erfahrung und des Feedbacks, das ich von meinen YouTube-Zuschauern und Kontakten auf der ganzen Welt erhalte."
| PLH3D-XT8 | |
|---|---|
| Maximale optische Leistung | 45 W |
| Typische Spotgröße (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Abmessungen des Laserkopfs (L x B x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Gewicht des Laserkopfs, typ. | 1050g (2.31 lb.) Mit LaserDock: 1230g (2.71 lb.) |
| Luftvolumenstrom des Lüfters | 92 m3/h (53 CFM) |
| Lüftergeräusch | 58 dBA |
| Lochbild für Befestigung | 5x 4 Bohrungen, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ der Befestigungsbohrungen | M3 x 0.5 x 3 mm |
| Max. Umgebungstemperatur | 40°C (104°F) |
| Modulationseingang | PWM/TTL, 0 – 24 V |
| Empfohlene PWM-Grundfrequenz | 1 – 10 kHz |
| Max. Modulationsbandbreite | 30 kHz |
| Eingangsimpedanz des Modulationseingangs | >1 kΩ |
| Netzteilspannung | 24 V |
| 24-V-Netzteil – Mindeststrom | 8 A |
| Maximale Leistungsaufnahme | 170 W |
Der PLH3D-XT8 ist mit den meisten CNC-Maschinen kompatibel, einschließlich solcher von beliebten Marken wie X-Carve, Shapeoko und Stepcraft. Er kann mit der mitgelieferten Universalhalterung oder dem LaserDock montiert werden. Die Kompatibilität mit Ihrer CNC-Steuerung wird über den PLH3D-CNC Adapter Pro sichergestellt, der PWM-, TTL- sowie analoge Eingänge (0–3 V, 0–5 V oder 0–24 V) unterstützt.
Der XT8 kann Holz, Sperrholz, MDF, Leder, Gummi, Textilien, Schaumstoff, Acryl und vieles mehr schneiden oder gravieren. Er kann auch auf beschichteten Metallen sowie auf einigen blanken Metallen gravieren (mit Anpassung des Einfallswinkels). Seine leistungsstarke optische Strahlleistung von ~45 W ermöglicht Ein-Pass-Schnitte bei dünneren Materialien und Mehrfachdurchgänge bei stärkerem Material.
Die Erstinstallation dauert etwa 30 Minuten. Mit dem magnetischen LaserDock PRO-System dauert das tägliche An-/Abkoppeln nur Sekunden. Alle Steckverbinder sind Plug&Play und liegen dem Kit bei.
Im Kit ist ein Height Reference Tool für schnelles manuelles Fokussieren enthalten. Legen Sie es auf das Material und stellen Sie die nominelle Arbeitsdistanz auf 21 mm ein. Für das Schneiden wird je nach Materialdicke nachjustiert.
Der XT8 wird über den PLH3D-CNC Adapter Pro angeschlossen, der TTL-, PWM- und Analogeingänge unterstützt. Ein 24 V-Netzteil und alle Kabel sind enthalten.
Ja — der XT8 verfügt über eine integrierte, einstellbare Hochdruck-Air-Assist-Düse, die durch das Entfernen von Partikeln und die Kühlung des Schnitts die Schneidgeschwindigkeit und -qualität erhöht. Er arbeitet mit gängigen kleinen Kompressoren (empfohlenes reales Luftvolumen ~10–15 l/min für die meisten Materialien).
Der XT8 besitzt einen Überhitzungsschutz und ist mit CE-konformen Laserschutzbrillen zu verwenden (OD7+ für 190–540 nm). Er schaltet bei 58 °C automatisch ab und bei 50 °C wieder ein. Befolgen Sie stets die Lasersicherheitsnormen (z. B. ANSI Z136.1).
Die typische Betriebslebensdauer beträgt 20.000–30.000 Stunden. Fällt eine Diode aus, kann das Gerät oft durch Diodenersatz instand gesetzt werden. Reinigen Sie die Optik regelmäßig und stellen Sie eine ausreichende Luftströmung sicher, um die Lebensdauer zu maximieren.
Ja, aber neigen Sie das Werkstück (oder den Laser) um ~7°, damit die Reflexion nicht zu den Dioden zurückläuft. Bei Metallen im Allgemeinen eine leichte Neigung einbringen und den Strahl vom Bediener weg richten. Tragen Sie stets OD7+-Schutzbrillen.
Verwenden Sie jede CAM-Software, die G-Code ausgibt: LightBurn (empfohlen), Vectric, Fusion 360 oder kostenlose Tools wie LaserGRBL. LightBurn bietet erweiterte Steuerung, Bildgravur und eine einfache Einrichtung mit unseren Presets.
Gravieren: Stellen Sie mit dem Height Reference Tool die nominelle Arbeitsdistanz auf 21 mm für eine schnelle, reproduzierbare Fokussierung ein.
Schneiden (dünn 1–6 mm): Fokussieren Sie so, dass der kleinste Spot nahe der Mitte der Materialdicke liegt (starten Sie bei 21 mm und senken Sie dann um die halbe Dicke).
Schneiden (dick >6 mm): Schichtweise schneiden und den Kopf nach jedem Durchgang leicht absenken; vermeiden Sie Kontakt der Düse mit dem Werkstück. Einige Materialien (z. B. Birkensperrholz, MDF, PU-Schaum, Kiefer) können dick in einem Durchgang geschnitten werden, wenn die Düse nahe an der Oberfläche (ohne Berührung) geführt wird.
Modus „I“ (50 %): ~0–20 W für detaillierte Graustufen-Gravuren und feine Schattierungen.
Modus „II“ (100 %): Volle Leistung für Schwarz-Weiß-Gravuren mit hoher Geschwindigkeit und effizientes Schneiden, auch dickerer Materialien.
Der XT8 akzeptiert PWM/TTL/Analog-Steuerung: 0–3 V, 0–5 V und 0–24 V am Mod-Eingang #2 (PWM). Verwenden Sie eine PWM-Grundfrequenz von 1–5 kHz (höhere Frequenzen können glattere Graustufen ergeben). Logik „High“ ist ≥3 V; „Low“ ≤0,8 V. Schließen Sie nicht gleichzeitig Signale an beide Eingänge (Analog und PWM) an (gemeinsame Masse).
Empfohlenes reales Kompressor-Luftvolumen: 10–12 l/min mit einem ≥50 L Tank für komfortablen Betrieb. Viele Nutzer erzielen auch mit kleineren Geräten (z. B. 5 L) gute Ergebnisse, die Resultate variieren jedoch. Verwenden Sie einen Filter und Ölabscheider; in feuchten Klimazonen zusätzlich einen Lufttrockner, um Wassertröpfchen zu vermeiden.
Luftmengen-Sollwerte: Schneiden ~5–15 l/min; Gravieren ~1–5 l/min. Überschreiten Sie ~15–20 l/min nicht, da dies die Schneidgeschwindigkeit verringern kann. Ein Durchflussmesser wird dringend empfohlen.
Befestigen Sie die hintere Kabelhalterung und stecken Sie dann das Kabel fest in den XT8. Für die Direktnutzung das andere Ende an den Adapter PRO anschließen. Beim LaserDock PRO den Laser-Side Part mit vier M4-Schrauben in Spindelposition montieren und anschließend das kurze Kabel sowie den Luftschlauch einstecken.
Kühlkörper: Regelmäßig (insbesondere nach stark rauchenden Arbeiten) Druckluft durch den Kühlkörper blasen. Vermeiden Sie das Überspinnen des Lüfters. Für gründlichere Reinigung die Frontabdeckung etwa alle 100 Stunden entfernen.
Air Assist / Düse: Verwenden Sie beim Schneiden und Gravieren stets die Air-Assist-Düse mit konstanter, trockener und ölfreier Luft. Sie hält Rauch und Partikel von der Optik fern, schützt Schutzfenster und Hauptlinse und reduziert den Reinigungsbedarf.
Optik: Das Schutzfenster vor jeder Nutzung prüfen und etwa alle 100 Stunden reinigen. Ersetzen Sie das Schutzfenster bei Beschädigung (Ersatzteil verfügbar). Auch die Hauptlinse sollte etwa alle 100 Stunden gereinigt werden.
Reinigungsmittel: Nur 99,9 % wasserfreies IPA und geeignete fusselfreie Materialien verwenden. „Rubbing Alcohol“ (~70 % IPA + Wasser) und übliche Brillen-/Mikroskoptücher vermeiden (können Rückstände hinterlassen). Nur so viel Druck ausüben wie nötig, um Beschichtungen zu schonen.
24.07.2025
Photo engravings
I do mostly photo engravings with that, and even it's spot is bigger than XT-50 (also own) but speed is much higher here, good product
24.07.2025
delivery with ups
got whole kit within 6 days so.. wow!
24.07.2025
speed
I love that I can use this for fast cutting 5mm wood, and later on engrave with probably max speed of my cnc
02.01.2025
powerhouse!
The cooling system works wonders, even during long engraving sessions. My previous laser couldn’t handle the workload, but this one is a powerhouse!
22.12.2024
fast delivery
What I appreciate most is the versatility. Whether it’s cutting intricate designs on wood or engraving glass, this laser does it all without a hitch.
15.12.2024
better than expected
The results are better than expected, especially for such a compact laser head.
01.12.2024
easy for beginner
I’m not a professional, but this laser makes me feel like one. It’s so intuitive and delivers excellent results, even for a beginner like me
30.11.2024
Best of the best!
I love it!
27.11.2024
engraving a creative way
This laser made engraving a creative outlet for me. I’ve started selling custom-designed coasters, and the quality has wowed my buyers.
24.11.2024
quality quality quality
What sets this laser apart for me is the build quality. It feels robust and designed for long-term use, which is rare these days.
20.11.2024
Amazed
I was amazed by how easily this laser integrates with my CNC machine. It transformed the way I work on custom furniture projects. Truly a professional tool!
07.11.2024
laser working with acrylic
At first, I wasn’t sure if the power would be enough for cutting thicker materials, but it handles 10mm acrylic like it’s butter. Couldn’t ask for more!
03.11.2024
incredible
The detail this laser achieves is incredible. I’ve started engraving family portraits onto wood, and the feedback has been amazing from customers.
02.11.2024
Definitely worth the investment
I was impressed by how fast it cuts through plywood without compromising on the edges’ smoothness.
31.10.2024
Stunning
It’s the perfect tool for both hobbyists and professionals. I’ve started collaborating with other creators to make stunning, customized designs
29.10.2024
My clients love the intricate detailing I can achieve now.
This laser has helped me expand my woodworking business significantly.
19.10.2024
i love it
I love how it keeps performing consistently, even after months of heavy use. It’s not just another laser; it’s a solid investment in my workshop.
18.10.2024
worth every $$$
Having used many lasers before, this one stands out for its reliability. It doesn’t overheat and maintains precision on every project.
14.10.2024
clear and easy
The instructions were clear, and I had it set up in no time. Since then, I’ve been working on signs for local businesses, and the precision is unmatched.
25.06.2024
Ukie
OPT lasers are the best of the best. Easy to install and do a magnificent job at etching and rastering on various substrates Highly recommend this product to all CNC owners. You won't be sorry.
07.06.2024
Perfect match
The XT8 has exceeded my expectations. I recently purchased the XT-50 for its advanced features and enhanced performance.
07.06.2024
I love my XT8.
I also bought the XT-50 for even more power and precision in my projects.
19.03.2024
Fast and furious!
Greatt
18.03.2024
Fast shipping
I got it faster than expected. Support helped with all my questions 5/5
17.03.2024
Pro
The accuracy is mind-blowing. Fast delivery
17.03.2024
Precision Meets Speed
Didn't know what I was missing until I tried this upgrade. It's like my projects are on HD now
17.03.2024
WHAT A BEAST!
I got it to cut 3/4" pine and then engrave it with high detail, how cool is that?!?!
15.03.2024
5/5
Worth every penny! Sped up my work so much, i'll still use my XT-50 for fine work, but for cutting this is just soo fast
15.03.2024
Revolution
Brought this new gear into my setup, and wow, talk about an upgrade! It's like going from a flip phone to a smartphone in terms of precision. Delivery was speedy too – huge plus!
14.03.2024
Nuevo favorito
Productos como estos son la razón por la que soy fiel a la marca Opt. El haz es tan estrecho que puedes cortar madera gruesa con un solo pase!
14.03.2024
5/5
nothing to add more
14.03.2024
Good
I am very happy with the laser and Opt Lasers service, only one star less because the courier couldn't get to me. I got the package in 5 days to NJ
14.03.2024
A Game Changer for Beginners
As someone new to laser engraving, this blue laser head from Opt Lasers was a revelation. It's incredibly user-friendly and was easy to integrate into my existing setup. The difference in my projects is night and day—sharp, precise cuts every time. Truly a must-have for beginners looking to elevate their work.
12.03.2024
Great laser
Gotta say that was a lot of money to spend, but what you get is a sturdy build with high optical power and great results. I even dropped it once OOPS! and it survived no problem~!!
12.03.2024
upgrade time!
Just upgraded my CNC with this unbelievable laser head. The results? Out. Of. This. World.
10.03.2024
Professional Grade
This laser was exactly what I needed in my workshop. I do a ton of foam and plywood cutting, and speed is of the essence. XT8 solved all my problems, thanks opt Lasers!
10.03.2024
Fast
shoutout for the lightning-fast shipping!
