1 x Adaptador PLH3D-CNC Pro
Fornece comunicação entre máquinas CNC e cabeças de laser.
Assegura uma camada adicional de segurança para os utilizadores e para as cabeças de laser.
Preço reduzido!
PLH3D-30W Kit laser Plug&Play de alto desempenho para todas as máquinas CNC
Especificações: Potência ótica de 30W, ponto HD 125DPI 180μm, espessura máxima de corte de madeira 6mm (¼")
Ideal para: Corte e gravação a alta velocidade
Montagem não incluída: Este conjunto não inclui um suporte de montagem. Pode fazer a sua própria montagem personalizada ou escolher uma opção compatível da nossa categoria de montagens. Poderão ser necessários pequenos ajustes nos orifícios de montagem, dependendo da sua configuração.
003698
5902693113904
Conteúdo do pacote
-
-
1 x Fonte de alimentação 24V 8A com adaptadores US/UK
Para alimentar as cabeças laser da série PLH3D através do adaptador PLH3D-CNC Pro.
Fornece uma saída fiável de 24V 8A.
Enviado com uma ficha compatível com as normas utilizadas no país de destino.
-
1 x Óculos de Segurança para Laser
✔ Óculos de Segurança para Laser com OD 7+ no intervalo de 190 a 540 nm.
✔ Reduzem o risco de entrada de luz nos olhos do usuário proveniente de luz laser retroespalhada.
-
1 x Conjunto de autocolantes para laser CNC
Conjunto de autocolantes para laser CNC.
Incluído em todos os kits laser da Opt Lasers.
Desconto de quantidade
| Quantidade | Preço | Desconto | Poupa |
|---|---|---|---|
| 2 | $799.00 | $900.00 | Até $1,800.00 |
| 3 | $749.00 | $950.00 | Até $2,850.00 |
Descrição do produto
Ao efetuar o check-out, adicione uma nota/comentário à sua encomenda indicando qual a máquina CNC que possui.
Primeira cabeça de laser de gravação de seis díodos laser com capacidades de processamento de ponta
Este kit de atualização de laser universal com PLH3D-30W é um produto de nível industrial, o que significa que dura 20-200 vezes mais do que outros módulos de gravação a laser azul e gravadores a laser CNC no mercado. Com uma saída genuína de 30 W de potência ótica, esta cabeça de laser é altamente eficaz na gravação de madeira e materiais à base de madeira, capaz de produzir curvas (ou linhas) gravadas em profundidade com 3 mm de largura numa única passagem. Utilizada no ponto de focagem, pode também gravar detalhes muito finos com uma precisão muito elevada, produzindo artigos de qualidade superior com caraterísticas excecionalmente uniformes e bem definidas.
Em particular, a PLH3D-30W possui um sistema antirreflexo especializado. Este sistema protege os seus díodos laser azuis contra a reflexão do feixe de metais altamente reflectores, o que pode reduzir a vida útil dos díodos laser. Isto torna-o uma escolha de laser particularmente adequada para gravar várias ligas de aço, incluindo aço inoxidável, aço carbono, aço para ferramentas, aço rápido e titânio. Com o PLH3D-30W não é necessário inclinar o metal antes de o gravar a laser para evitar o retro-reflexo.
A PLH3D-30W pode gravar uma variedade de materiais às velocidades operacionais máximas das máquinas CNC populares, 3,15-5,90 in/s [80-150 mm/s] e garante eficiência e precisão em todas as tarefas de gravação a laser que efetuar. O seu desempenho excecional também é notável no corte de vários materiais finos, destacando-se no corte a laser de couro, têxteis e madeira ou materiais à base de madeira até 6 mm de espessura. Esta cabeça de laser CNC de 30 W também apresenta uma eficiência significativa no corte de materiais finos, como couro, têxteis e madeira ou materiais à base de madeira com uma espessura de até 6 mm. Além disso, este gravador a laser azul compacto e de vanguarda é altamente eficaz com materiais que os lasers de infravermelhos consideram difíceis, graças à sua utilização de luz laser azul.
Este Kit Universal de Gravação a Laser inclui tudo para tornar o PLH3D-30W rapidamente adaptável a praticamente qualquer máquina CNC. Em geral, esta cabeça laser leve, de alta potência, económica e fácil de utilizar é a ferramenta ideal para aplicações industriais de grande volume, pequenas empresas e profissionais exigentes.
Caraterísticas do produto
- Potência ótica inigualável na sua classe - Utiliza vários díodos laser azuis de alta potência para aumentar a potência ótica.
- Sistema antirreflexo - Um sistema antirreflexo avançado torna-o particularmente adequado para a gravação a laser de titânio e várias ligas de aço, incluindo aço inoxidável, aço para ferramentas, aço-carbono e variedades de aço de alta velocidade. Este sistema protege os díodos laser contra o retro-reflexo, que pode danificar os díodos laser e provocar a sua morte prematura. Com esta cabeça de laser, já não precisa de inclinar um material altamente refletor antes de o gravar com a sua máquina de gravação a laser.
- Alimentado por díodos laser azuis - Ao contrário da luz infravermelha, a luz azul é mais facilmente absorvida por vários materiais industriais. Isto traduz-se diretamente em várias vantagens, incluindo um consumo de energia reduzido e um dissipador de calor mais compacto.
- Lentes asféricas de precisão - Cada módulo laser contém quatro lentes moldadas com precisão, cada uma das quais está praticamente isenta de imperfeições. Juntamente com um revestimento antirreflexo multi-camada aplicado a vácuo, este design produz um desempenho ótico superior e uma densidade de potência espetacular de 1,5 MW/cm².
- Sinergia de potência e um ponto de feixe apertado - O sistema ótico combina os feixes de vários díodos laser de alta potência e foca-os num ponto apertado. O resultado é uma elevada densidade de potência que proporciona a versatilidade para gravar materiais diversificados, incluindo aço inoxidável, aço para ferramentas e titânio.
- Design leve que se adapta a praticamente qualquer máquina CNC - Com um corpo de alumínio leve, o laser pesa menos de 1800 g. Como um eixo CNC típico pesa aproximadamente 1,8 kg, as máquinas CNC podem operá-lo sem esforço.
- Integração simples - Pode ser configurado em praticamente qualquer máquina CNC, uma vez que aceita sinais CNC analógicos e PWM .
- Alimentação instantânea - Sem tempo de aquecimento.

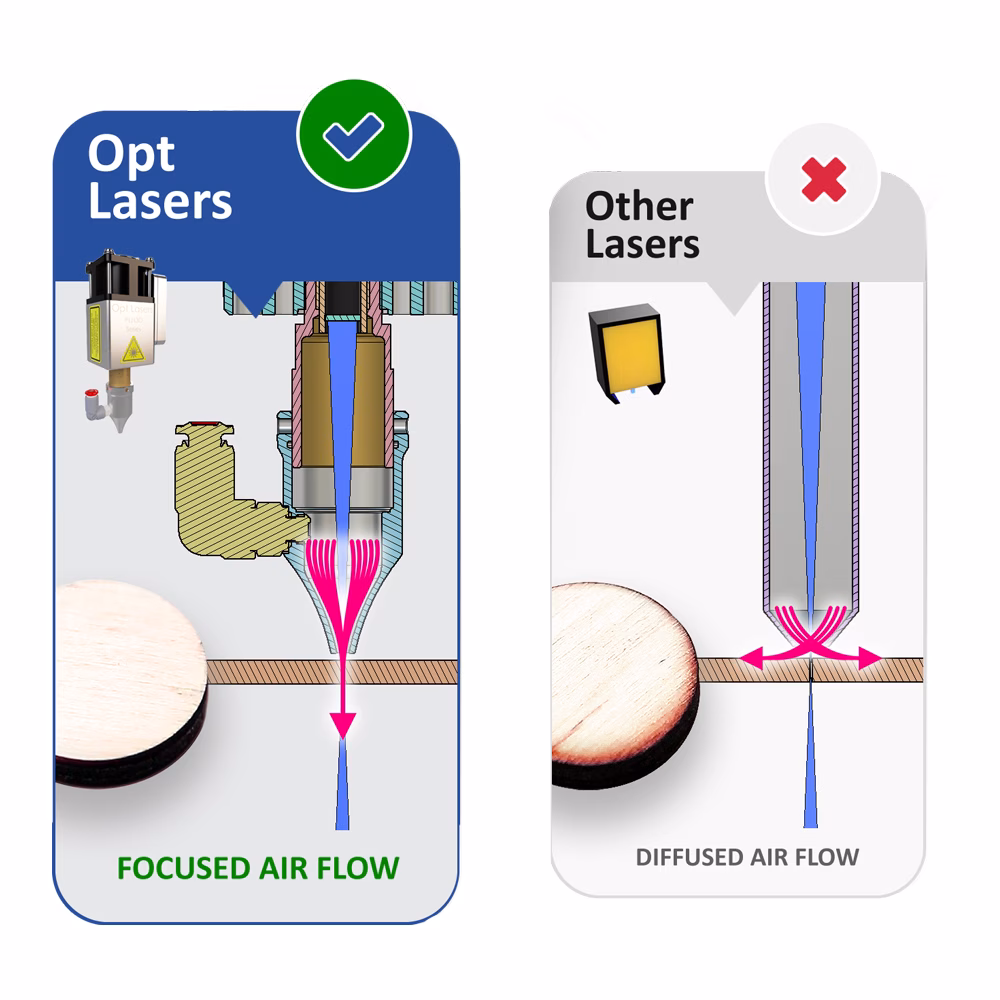

- Bocal de ar de alta pressão evita uma manutenção elevada - Com o bocal de ar de alta pressão, pode limpar a lente com 10 vezes menos frequência. O ar pressurizado também acelera o processo de corte e gravação, removendo o fumo e evitando a acumulação excessiva de sujidade na lente. Além disso, o fluxo de ar direcionado arrefece o local de trabalho, resultando na ausência de defeitos e num contraste de gravação uniforme.
-

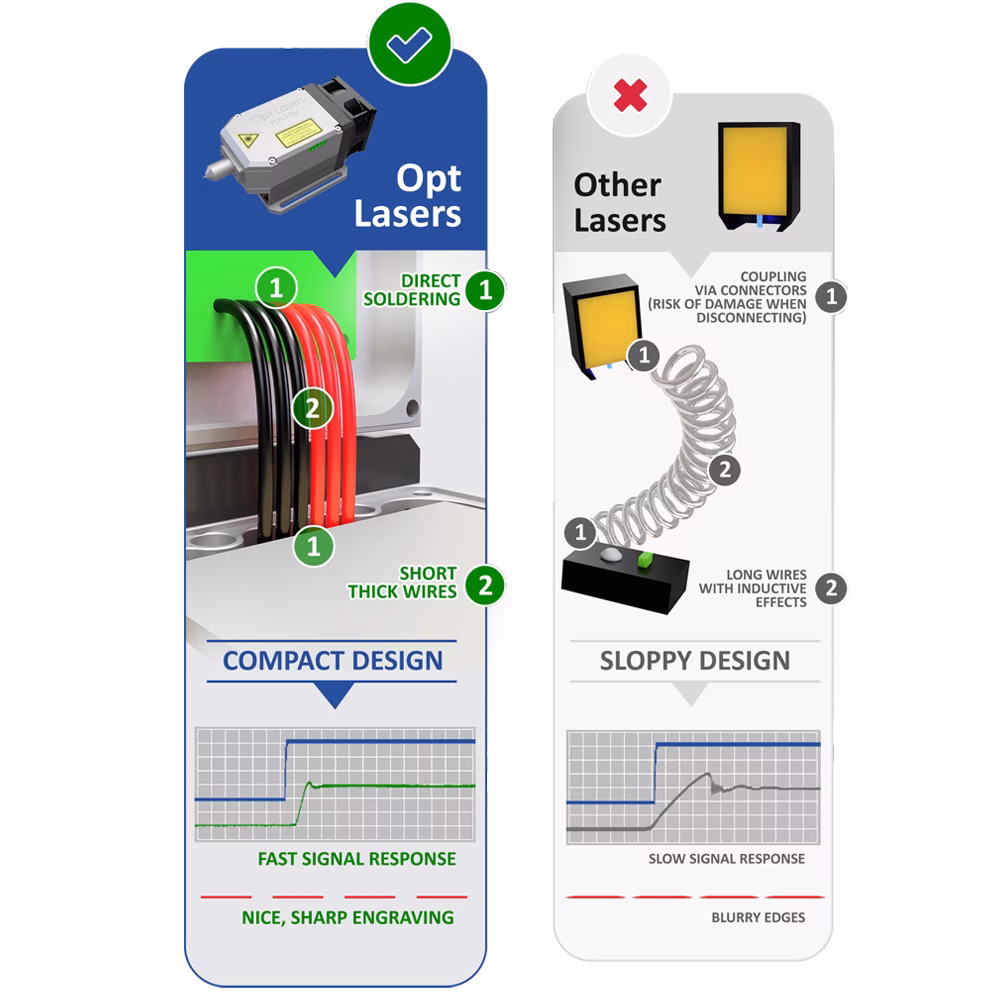

Eletrónica de controlo integrada - Concebida para evitar que os díodos laser morram prematuramente, a eletrónica de controlo está integrada no módulo laser. Sem cablagem redundante, não precisa de se preocupar com efeitos de indutância perigosos.
-
Vida útil mais longa - Os díodos laser azuis têm uma vida útil mais longa porque não sofrem de falhas aleatórias e envelhecem mais lentamente a temperaturas mais elevadas. O tempo de vida típico dos díodos laser azuis do laser é igual a 20.000 horas. Em contraste, a vida útil de um cortador e gravador a laser de tubo de CO2 de vidro médio é igual a 3.000 horas.
Especificações do produto
| Parâmetro | Valor típico | Comentários |
|---|---|---|
| Potência ótica | 30 W | A T-ambiente = 25°C |
| Densidade da potência ótica | 3290 kW/cm² | |
| Consumo de energia | <180 w="" td=""> | |
| Comprimento de onda central | 445 ± 5 nm | |
| Distância de trabalho | 2,11" [53,5 mm] | Ou 0,2" [5 mm] da ponta do bocal |
| Largura do ponto do feixe | <0,007" [180 µm] | No ponto de focagem |
| Faixa de temperatura de operação | 32-113°F [0-45°C] | |
| Taxa de fluxo do ventilador do laser | 103 m³/h [60,6 CFM] | |
| Largura de banda máxima de modulação | 30 kHz | A frequência de base PWM recomendada é de 5-10 kHz |
| Entrada do sinal de controlo 1 | 0-5 V | Analógico / PWM / TTL |
| Entrada de sinal de controlo 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Tensão PSU | 24 VDC | |
| Dimensões | 10,67" por 3,94" por 3,23" [260 mm por 81 mm por 100 mm] | C x A x L, com o bocal acoplado |
| Peso da unidade | 2,98 lb [1,350 kg] | |
| Tamanho da mangueira do bocal de ar Padrão | 5/32" [4 mm] | |
| Pressão de ar máx. Pressão de ar | 5 bar [72 PSI] |
Velocidades típicas de corte e gravação com cabeça de laser de 30W
Nota:
Caso não encontre um material de interesse na tabela abaixo, não hesite em contactar-nos através do Questionário de teste de materiais.
Caso não encontre um material de interesse na tabela abaixo, não hesite em contactar-nos através do Questionário de teste de materiais.
| Material | Tipo de operação | Espessura | Velocidade | Passes |
|---|---|---|---|---|
| Contraplacado | Corte | 3 mm (0,118") | 12 mm/s | 1 |
| Corte | 3 mm (0,118") | 24 mm/s | 4 | |
| Corte | 6 mm (0,236") | 10 mm/s | 4 | |
| MDF | Corte | 3 mm (0,118") | 30 mm/s | 4 |
| Corte | 6 mm (0,236") | 10 mm/s | 4 | |
| Cordura branca | Corte | 0,2 mm (0,008") | 10 mm/s | 1 |
| Corte | 0,2 mm (0,008") | 40 mm/s | 3 | |
| Couro natural | Corte | 1,5 mm (0,059") | 18 mm/s | 1 |
| Corte | 1,5 mm (0,059") | 55 mm/s | 4 | |
| PMMA preto (Plexi) | Corte | 3,6 mm (0,142") | 4 mm/s | 1 |
| Corte | 3,6 mm (0,142") | 18 mm/s | 4 | |
| Aço inoxidável | Marcação | N/A | 60 mm/s | 1 |
| Gravação | N/A | 12 mm/s | 1 | |
| Aço carbono | Marcação | N/A | 66 mm/s | 1 |
| Gravação | N/A | 12 mm/s | 1 |
Informações adicionais e recomendações
Compressor adequado
Qualquer compressor será adequado para fornecer ar à sua unidade Opt Lasers. No entanto, como o caudal adequado deve ser determinado experimentalmente (para cada tipo diferente de material a ser processado), os resultados desejados podem não ser alcançados com unidades de compressor pequenas. Quanto maior a capacidade do tanque e o desempenho do compressor, maior o fluxo de ar que pode passar pelo bocal de ar. Recomendamos um compressor com um caudal de ar real de 10-12 l/min e uma capacidade do depósito de, pelo menos, 50 litros. De facto, muitos dos nossos clientes utilizam pequenos compressores com capacidade de depósito de 5 litros que estão disponíveis na Amazon por cerca de 50 dólares.
Valores de fluxo de ar recomendados
Na nossa experiência, o valor real do caudal de ar de 10-15 l/min é o limite superior e completamente suficiente para a maioria dos materiais. Não recomendamos valores superiores a 15-20 l/min. Acima de 20 l/min, a velocidade de corte a laser de todos os materiais diminui. Recomendamos um valor de caudal de ar real de 10 l/min como ponto de partida. Em seguida, pode experimentar utilizar um caudal de ar ligeiramente superior, uma vez que o valor ideal do caudal de ar difere de material para material.
Em geral, para o corte a laser, o valor ideal do caudal de ar real situa-se entre 10-15 l/min.
Para a gravação a laser, recomendamos valores de caudal de ar de 1-3 l/min.
A base correta - Mesa Honeycomb
A mesa Honeycomb CNC é uma óptima ferramenta que se destaca no corte e gravação a laser. O seu design único apresenta uma grelha em forma de favo de mel que suporta os materiais durante o processo de corte e gravação, garantindo sempre resultados precisos e exactos. A mesa Honeycomb CNC é a solução ideal para quem procura levar o seu corte e gravação a laser para o nível seguinte. Pode encontrar o tipo e o tamanho certos na Amazon, mesmo por ~~ $40-100.
Não hesite em contactar-nos caso tenha mais alguma dúvida.
