1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Zajišťuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
Sleva!

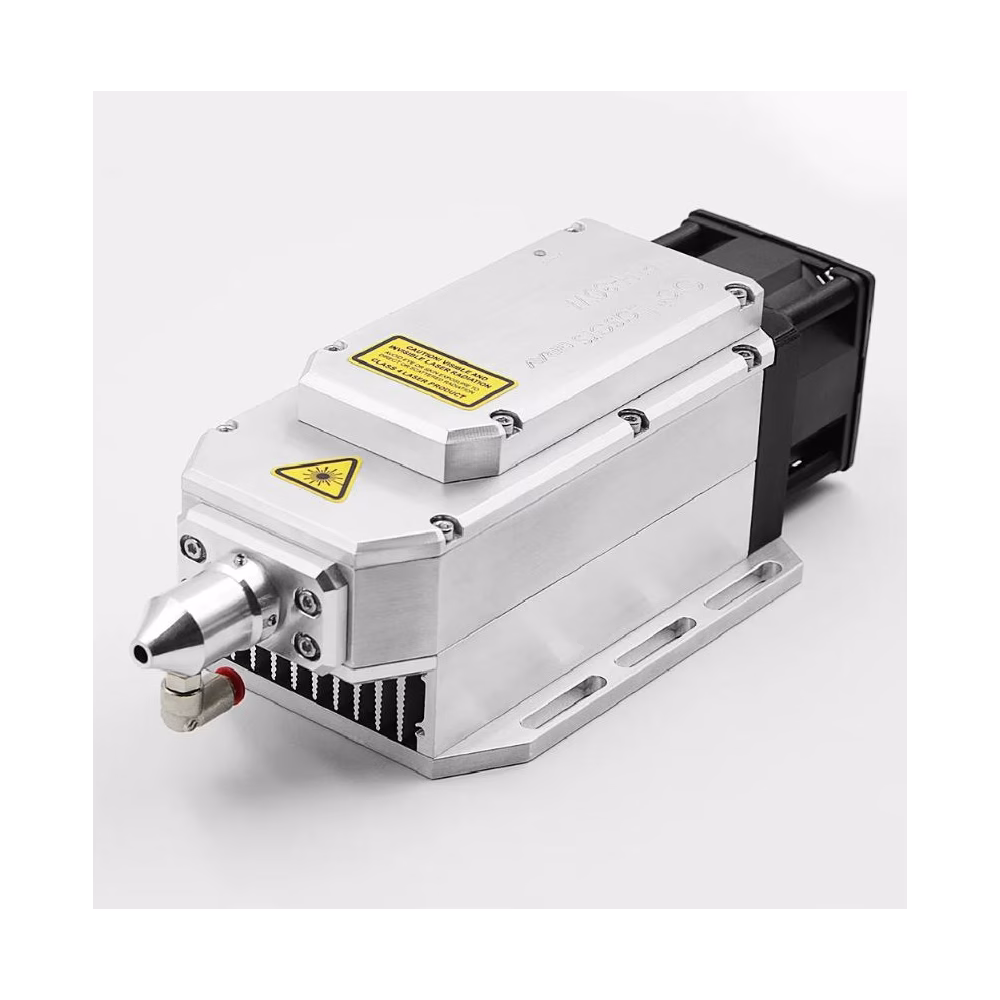

PLH3D-30W Vysoce výkonná laserová sada Plug&Play pro všechny CNC stroje.
Specifikace: 30W optický výkon, HD 125DPI 180μm bod, max. tloušťka řezání dřeva 6mm (¼").
Nejlepší pro: Vysokorychlostní řezání a gravírování
Držák není součástí dodávky: Tato sada neobsahuje montážní držák. Můžete si vyrobit vlastní držák nebo si vybrat kompatibilní možnost z naší kategorie držáků. V závislosti na vašem nastavení mohou být nutné drobné úpravy montážních otvorů.
003698
5902693113904
Obsah balení
-
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Množstevní slevy
| Počet | Cena | Sleva | Ušetříte |
|---|---|---|---|
| 2 | $799.00 | $900.00 | Až do $1,800.00 |
| 3 | $749.00 | $950.00 | Až do $2,850.00 |
Popis produktu
Při odhlašování přidejte k objednávce poznámku/komentář, ve kterém přesně uvedete, jaký CNC stroj máte.
První gravírovací laserová hlava se šesti diodami a špičkovými možnostmi zpracování.
Tato univerzální laserová upgradovací sada s PLH3D-30W je produkt průmyslové třídy, což znamená, že vydrží 20-200krát déle než jiné modré laserové gravírovací moduly a CNC laserové gravírky na trhu. Díky skutečnému výkonu 30 W optického výkonu je tato laserová hlava vysoce účinná při gravírování dřeva a materiálů na bázi dřeva a dokáže vytvořit 0,118" [3 mm] široké hluboké gravírované křivky (nebo čáry) v jediném průchodu. Při použití v místě zaostření dokáže gravírovat i velmi jemné detaily s velmi vysokou přesností a vytvářet předměty špičkové kvality s výjimečně rovnoměrnými a dobře definovanými rysy.
Za zmínku stojí, že PLH3D-30W je vybaven specializovaným systémem proti zpětným odrazům. Tento systém chrání jeho modré laserové diody před odrazem paprsku od vysoce reflexních kovů, který by jinak mohl zkrátit životnost laserových diod. Díky tomu je tento laser obzvláště vhodnou volbou pro gravírování různých ocelových slitin včetně nerezové oceli, uhlíkové oceli, nástrojové oceli, rychlořezné oceli a také titanu. S laserem PLH3D-30W nemusíte kov před gravírováním naklánět, abyste se vyhnuli zpětnému odrazu.
PLH3D-30W dokáže gravírovat různé materiály maximální provozní rychlostí oblíbených CNC strojů, 3,15-5,90 in/s [80-150 mm/s], a zajišťuje efektivitu a přesnost při každém laserovém gravírování, které provádíte. Jeho výjimečný výkon je pozoruhodný také při řezání různých tenkých materiálů, vyniká při laserovém řezání kůže, textilu a dřeva nebo materiálů na bázi dřeva o tloušťce až 6 mm. Tato 30W CNC laserová hlava vykazuje také výraznou účinnost při řezání tenkých materiálů, jako je kůže, textil a dřevo nebo materiály na bázi dřeva o tloušťce až čtvrt palce [6 mm]. Kromě toho je tato kompaktní a špičková modrá laserová gravírovací hlava díky využití modrého laserového světla vysoce účinná u materiálů, které jsou pro infračervené lasery náročné.
Tato sada Universal Laser Ugrade Kit obsahuje vše, aby bylo možné PLH3D-30W rychle přizpůsobit téměř jakémukoli CNC stroji. Celkově je tato lehká, vysoce výkonná, cenově výhodná a uživatelsky přívětivá laserová hlava ideálním nástrojem pro velkoobjemové průmyslové aplikace, malé podniky i náročné profesionály.

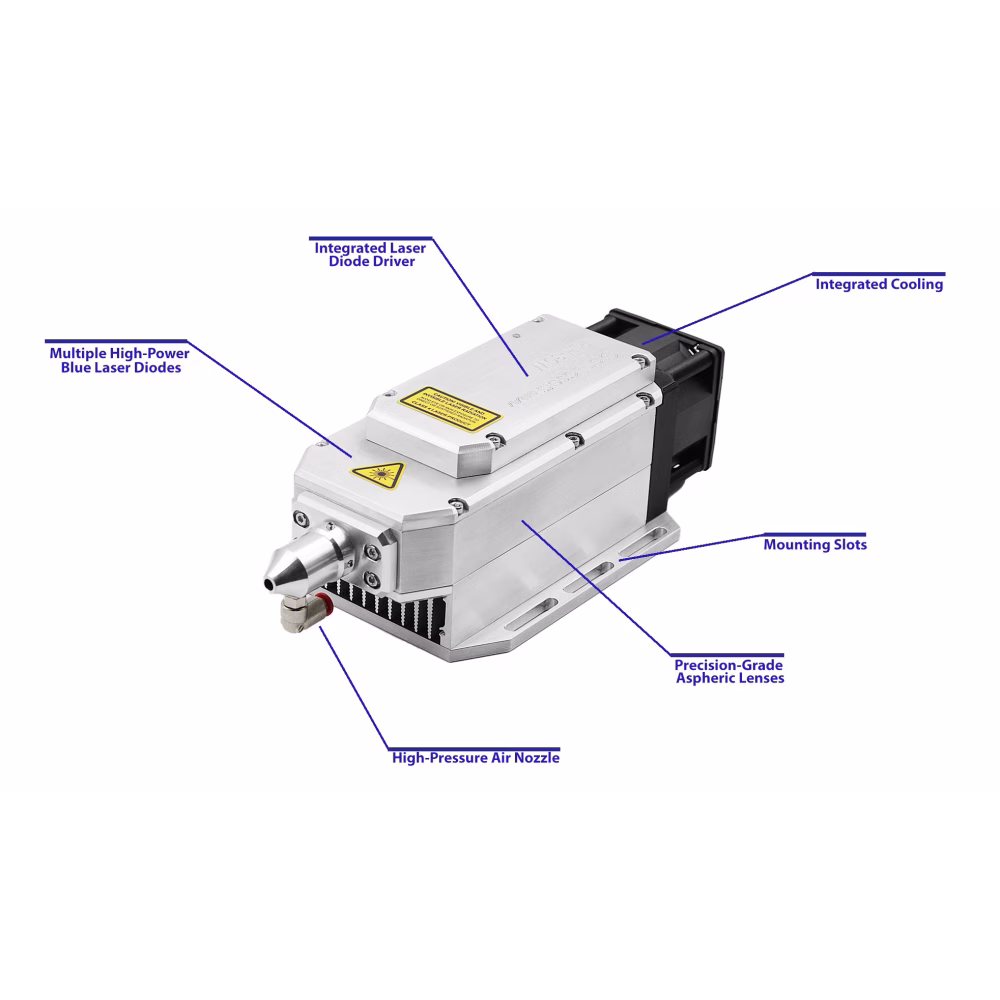

Vlastnosti produktu
- Bezkonkurenční optický výkon ve své třídě - Využívá několik vysoce výkonných modrých laserových diod pro škálování optického výkonu.
- Systém proti zpětnému odrazu - Díky pokročilému systému proti zpětnému odrazu je laser vhodný zejména pro laserové gravírování titanu a různých ocelových slitin, včetně nerezové oceli, nástrojové oceli, uhlíkové oceli a vysokorychlostních odrůd oceli. Tento systém chrání vaše laserové diody před zpětným odrazem, který by jinak mohl poškodit vaše laserové diody a vést k jejich předčasnému zániku. S touto laserovou hlavou již nemusíte vysoce reflexní materiál před gravírováním laserovou gravírkou naklánět.
- Napájení modrými laserovými diodami - Na rozdíl od infračerveného světla je modré světlo snáze absorbováno mnoha průmyslovými materiály. To se přímo promítá do několika výhod, včetně nižší spotřeby energie a kompaktnějšího odvodu tepla.
- Přesné asférické čočky - Každý laserový modul obsahuje čtyři přesně tvarované čočky, z nichž každá je prakticky bez nedokonalostí. Ve spojení s vícevrstvou antireflexní vrstvou nanášenou ve vakuu přináší tato konstrukce vynikající optický výkon a velkolepou hustotu výkonu 1,5 MW/cm².
- Synergie výkonu a těsný bod paprsku - Optický systém kombinuje paprsky z několika vysoce výkonných laserových diod a soustřeďuje je do těsného bodu. Výsledkem je vysoká hustota výkonu, která poskytuje všestrannost při gravírování různorodých materiálů včetně nerezové oceli, nástrojové oceli a titanu.
- Lehká konstrukce se montuje téměř na jakýkoli stroj CNC - Laser je vybaven lehkým hliníkovým tělem, díky němuž váží méně než 1800 g. Vzhledem k tomu, že typické CNC vřeteno váží přibližně 1,8 kg, lze s ním bez problémů pracovat na strojích CNC.
- Jednoduchá integrace - Lze nastavit na téměř každém CNC stroji, protože přijímá analogové i PWM CNC signály .
- Okamžité zapnutí - Žádná doba zahřívání.
- Vysokotlaká vzduchová tryska zabraňuje vysoké údržbě - Díky vysokotlaké vzduchové trysce můžete objektiv čistit 10x méně často. Tlakový vzduch také urychluje proces řezání a gravírování tím, že odstraňuje kouř a zabraňuje nadměrnému usazování nečistot na čočce. Kromě toho usměrněný proud vzduchu ochlazuje pracovní místo, což má za následek nedostatek defektů a rovnoměrný kontrast gravírování.
-
Integrovaná řídicí elektronika - Řídicí elektronika, která je navržena tak, aby zabránila předčasnému odumírání laserových diod, je integrována v laserovém modulu. Díky absenci nadbytečné kabeláže se nemusíte obávat nebezpečných indukčních vlivů.
-
Delší životnost - Modré laserové diody mají delší životnost, protože netrpí náhodnými poruchami a při vyšších teplotách stárnou pomaleji. Typická životnost modrých laserových diod se rovná 20 000 hodinám. Naproti tomu životnost průměrné skleněné CO2 trubicové laserové řezačky a gravírky se rovná 3 000 hodinám.
Specifikace produktu
| Parametry | Typická hodnota | Poznámky |
|---|---|---|
| Optický výkon | 30 W | Při T-ambient = 25 °C |
| Hustota optického výkonu | 3290 kW/cm² | |
| Spotřeba energie | <180 W | |
| Střední vlnová délka | 445 ± 5 nm | |
| Pracovní vzdálenost | 2,11" [53,5 mm] | Nebo 0,2" [5 mm] od špičky trysky |
| Šířka paprsku | <0,007" [180 µm] | V místě zaostření |
| Rozsah provozní teploty | 32-113°F [0-45°C] | |
| Rychlost proudění laserového ventilátoru | 103 m³/h [60,6 CFM] | |
| Maximální šířka modulačního pásma | 30 kHz | Doporučená základní frekvence PWM je 5-10 kHz |
| Vstup řídicího signálu 1 | 0-5 V | Analogový / PWM / TTL |
| Vstup řídicího signálu 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Napětí PSU | 24 VDC | |
| Rozměry | 10,67" x 3,94" x 3,23" [260 mm x 81 mm x 100 mm] | D x V x Š, s připojenou tryskou |
| Hmotnost | 2,98 lb [1,350 kg] | |
| Velikost vzduchové trysky Standardní velikost hadice | 5/32" [4 mm] | |
| Max. Tlak vzduchu | 5 bar [72 PSI] |
Typické rychlosti řezání a gravírování s 30W laserovou hlavou
Poznámka:
V případě, že v níže uvedené tabulce nenajdete materiál, který vás zajímá, neváhejte se na nás obrátit prostřednictvím dotazníku pro testování materiálů.
V případě, že v níže uvedené tabulce nenajdete materiál, který vás zajímá, neváhejte se na nás obrátit prostřednictvím dotazníku pro testování materiálů.
| Materiál | Typ operace | Tloušťka | Rychlost | Průchody |
|---|---|---|---|---|
| Překližka | Řezání | 3 mm (0,118") | 12 mm/s | 1 |
| Řezání | 3 mm (0,118") | 24 mm/s | 4 | |
| Řezání | 6 mm (0,236") | 10 mm/s | 4 | |
| MDF | Řezání | 3 mm (0,118") | 30 mm/s | 4 |
| Řezání | 6 mm (0,236") | 10 mm/s | 4 | |
| Bílá Cordura | Řezání | 0,2 mm (0,008") | 10 mm/s | 1 |
| Řezání | 0,2 mm (0,008") | 40 mm/s | 3 | |
| Přírodní kůže | Řezání | 1,5 mm (0,059") | 18 mm/s | 1 |
| Řezání | 1,5 mm (0,059") | 55 mm/s | 4 | |
| Černý PMMA (plexi) | Řezání | 3,6 mm (0,142") | 4 mm/s | 1 |
| Řezání | 3,6 mm (0,142") | 18 mm/s | 4 | |
| Nerezová ocel | Značení | NEUPLATŇUJE SE | 60 mm/s | 1 |
| Gravírování | N/A | 12 mm/s | 1 | |
| Uhlíková ocel | Značení | N/A | 66 mm/s | 1 |
| Gravírování | N/A | 12 mm/s | 1 |
Další informace a doporučení
Vhodný kompresor
Pro dodávku vzduchu do jednotky Opt Lasers je vhodný jakýkoli kompresor. Protože je však třeba experimentálně určit vhodný průtok (pro každý jiný typ zpracovávaného materiálu), nemusí být s malými kompresory dosaženo požadovaných výsledků. Čím vyšší je objem nádrže a výkon kompresoru, tím vyšší je průtok vzduchu, který může procházet vzduchovou tryskou. Práce je také pohodlnější s lepšími kompresorovými jednotkami (aby se kompresor nezapínal příliš často kvůli doplňování nádrže). doporučujeme kompresor s reálným průtokem vzduchu 10-12 l/min a objemem nádrže alespoň 50 litrů. Nic vám však nebrání vyzkoušet menší kompresor. mnoho našich zákazníků totiž používá malé kompresory s kapacitou nádrže 5 litrů, které jsou na Amazonu k dostání za přibližně 50 dolarů.
Doporučené hodnoty průtoku vzduchu
Podle našich zkušeností je reálná hodnota průtoku vzduchu 10-15 l/min horní hranicí a pro většinu materiálů zcela dostačující. Nedoporučujeme překračovat hodnotu 15-20 l/min. Při překročení hodnoty 20 l/min klesá rychlost laserového řezání všech materiálů. Jako výchozí hodnotu doporučujeme skutečnou hodnotu průtoku vzduchu 10 l/min. Poté můžete experimentovat s použitím o něco vyššího průtoku vzduchu, protože optimální hodnota průtoku vzduchu se liší materiál od materiálu.
Obecně lze říci, že pro řezání laserem se optimální hodnota reálného průtoku vzduchu obvykle pohybuje v rozmezí 10-15 l/min.
Pro laserové gravírování doporučujeme hodnoty průtoku vzduchu 1-3 l/min.
Správná základna - voštinový stůl
Stůl Honeycomb CNC je skvělý nástroj, který vyniká při laserovém řezání a gravírování. Jeho jedinečná konstrukce obsahuje voštinovou mřížku, která podporuje materiály během procesu řezání a gravírování a zajišťuje vždy přesné a precizní výsledky. Stůl Honeycomb CNC je ideálním řešením pro každého, kdo chce své laserové řezání a gravírování posunout na vyšší úroveň. Správný typ a velikost najdete na Amazonu dokonce za ~~ 40-100 dolarů.
V případě dalších dotazů se na nás neváhejte obrátit.
