1 x PLH3D-CNC Adapter Pro
✔ Tarjoaa yhteyden CNC-koneiden ja laserpäiden välillä.
✔ Varmistaa lisäturvallisuuden käyttäjille ja laserpäille.
Alennettu hinta!
PLH3D-30W Korkean suorituskyvyn Plug&Play-laserpaketti kaikille CNC-koneille.
Tekniset tiedot: HD 125DPI 180μm piste, max puun leikkauspaksuus 6mm (¼").
Parhaiten soveltuu: Suurnopeusleikkaus ja kaiverrus
Mount ei sisälly: Tämä setti ei sisällä kiinnitystelinettä. Voit joko työstää oman mukautetun kiinnikkeesi tai valita yhteensopivan vaihtoehdon kiinnikkeiden kategoriastamme. Asennusreikien vähäisiä muutoksia saatetaan tarvita asetuksestasi riippuen.
003698
5902693113904
Paketin sisältö
-
-
1 x 24V 8A virtalähde, jossa on US / UK-sovittimet.
✔ PLH3D-sarjan laserpäiden virran syöttämiseen PLH3D-CNC Adapter Pron kautta.
✔ Tarjoaa luotettavan 24V 8A ulostulon.
✔ Toimitetaan pistokkeella, joka on yhteensopiva kohdemaassa käytettävien standardien kanssa.
-
1 x Lasersuojalasit
✔ Lasersuojalasit, joiden optinen tiheys on 7+ alueella 190–540 nm.
✔ Vähentävät takaisinheijastuneen lasersäteilyn pääsyä käyttäjän silmiin.
-
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 2 | $799.00 | $900.00 | Jopa $1,800.00 |
| 3 | $749.00 | $950.00 | Jopa $2,850.00 |
Tuotteen kuvaus
Kun teet ostoksia, lisää tilaukseesi huomautus/kommentti, jossa ilmoitat tarkalleen, mikä CNC-kone sinulla on.
Ensimmäinen kuuden laserdiodin kaiverruslaserpää, jossa on huippuluokan käsittelyominaisuudet.

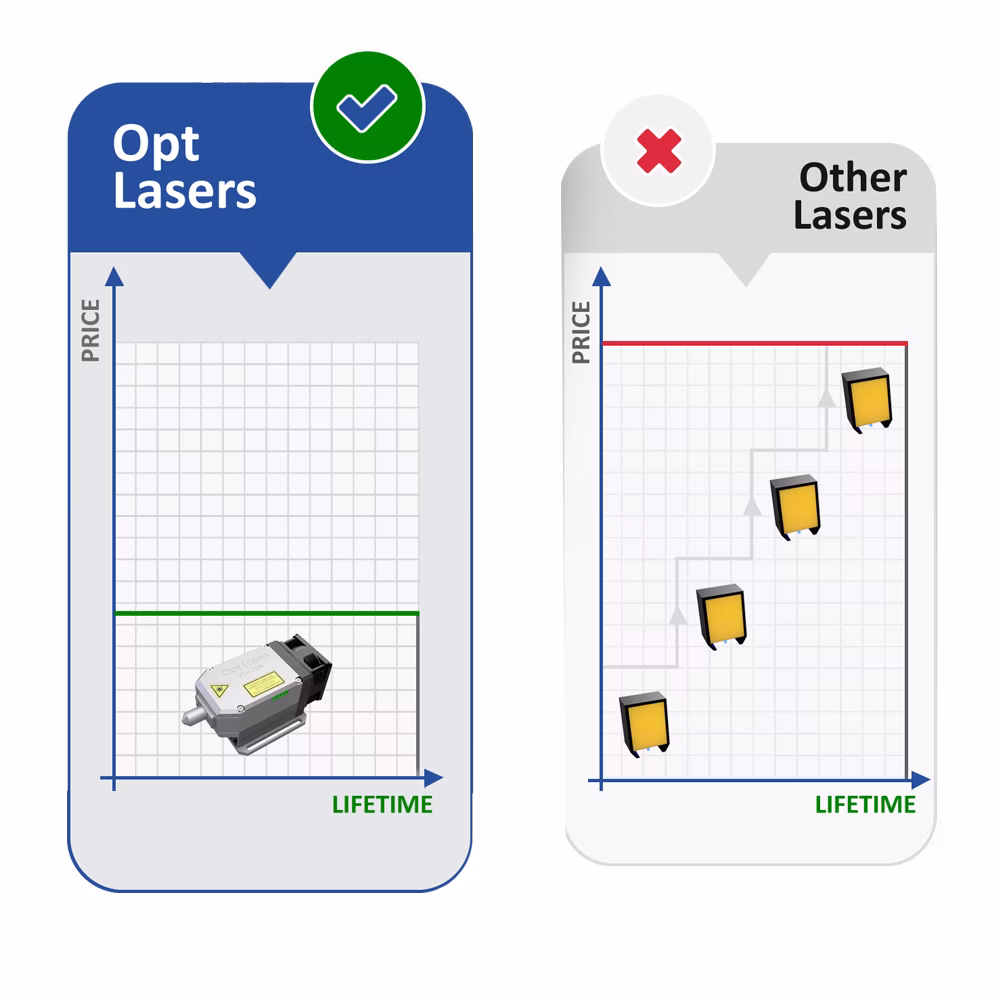

Tämä Universal Laser Upgrade Kit with PLH3D-30W on teollisuusluokan tuote, mikä tarkoittaa, että se kestää 20-200 kertaa kauemmin kuin muut markkinoilla olevat siniset laserkaiverrusmoduulit ja CNC-laserkaiverrukset. Tämä laserpää, jonka optinen teho on aidosti 30 W, on erittäin tehokas puun ja puupohjaisten materiaalien kaiverruksessa, ja se pystyy tuottamaan 0,118" [3 mm] leveät syvälle kaiverretut käyrät (tai viivat) yhdellä kertaa. Kun sitä käytetään tarkennuspisteessä, sillä voidaan kaivertaa myös hyvin hienoja yksityiskohtia erittäin tarkasti, jolloin saadaan aikaan huippulaadukkaita kohteita, joissa on poikkeuksellisen yhtenäiset ja hyvin määritellyt piirteet.
PLH3D-30W:ssä on erityinen heijastuksenestojärjestelmä. Tämä järjestelmä suojaa sen siniset laserdiodit säteen heijastumiselta voimakkaasti heijastavista metalleista, mikä voi muuten lyhentää laserdiodien käyttöikää. Tämän vuoksi se on erityisen sopiva valinta laseriksi erilaisten terässeosten, kuten ruostumattoman teräksen, hiiliteräksen, työkaluteräksen, pikateräksen ja titaanin, kaiverrukseen. PLH3D-30W:n avulla sinun ei tarvitse kallistaa metallia ennen laserkaiverrusta, jotta vältät vastavalon.
PLH3D-30W voi kaivertaa erilaisia materiaaleja suosituimpien CNC-koneiden suurimmalla käyttönopeudella, 3,15-5,90 in/s [80-150 mm/s], ja se takaa tehokkuuden ja tarkkuuden jokaisessa laserkaiverrustehtävässäsi. Sen poikkeuksellinen suorituskyky on huomattava myös erilaisten ohuiden materiaalien leikkaamisessa, ja se on erinomainen nahan, tekstiilien ja puun tai puupohjaisten materiaalien laserleikkauksessa jopa 6 mm:n paksuuteen asti. Tämä 30 W:n CNC-laserpää osoittaa huomattavaa tehokkuutta myös ohuiden materiaalien, kuten nahan, tekstiilien ja puun tai puupohjaisten materiaalien leikkaamisessa jopa 6 mm:n [neljännes tuuman] paksuuteen asti. Lisäksi tämä pienikokoinen ja huippuluokan sininen laserkaiverruspää on erittäin tehokas sellaisten materiaalien kanssa, joita infrapunalaserit pitävät haastavina, koska se hyödyntää sinistä laservaloa.
Tämä Universal Laser Ugrade Kit sisältää kaiken, jotta PLH3D-30W voidaan nopeasti sovittaa lähes mihin tahansa CNC-koneeseen. Kaiken kaikkiaan tämä kevyt, suuritehoinen, kustannustehokas ja käyttäjäystävällinen laserpää on ihanteellinen työkalu niin suuren volyymin teollisuussovelluksiin, pienyrityksiin kuin vaativiin ammattilaisiinkin.
Tuotteen ominaisuudet
- Luokkansa vertaansa vailla oleva optinen teho - Hyödyntää useita suuritehoisia sinisiä laserdiodeja optisen tehon skaalaamiseksi.
- Anti-Back-Reflection-järjestelmä - Kehittynyt Anti-Back-Reflection-järjestelmä tekee siitä erityisen sopivan titaanin ja erilaisten terässeosten, kuten ruostumattoman teräksen, työkaluteräksen, hiiliteräksen ja pikateräslajikkeiden laserkaiverrukseen. Tämä järjestelmä suojaa laserdiodit takaisinheijastukselta, joka voi muuten vahingoittaa laserdiodia ja johtaa ennenaikaiseen sammumiseen. Tämän laserpään avulla sinun ei enää tarvitse kallistaa voimakkaasti heijastavaa materiaalia ennen sen kaiverrusta laserkaiverruksellasi.
- Käyttövoimana siniset laserdiodit - Toisin kuin infrapunavalo, sininen valo absorboituu helpommin lukuisiin teollisuusmateriaaleihin. Tästä seuraa suoraan useita etuja, kuten pienempi virrankulutus ja kompaktimpi lämmönsiirto.
- Tarkkuusluokan asfääriset linssit - Jokainen lasermoduuli sisältää neljä tarkasti valettua linssiä, joista jokaisessa ei ole käytännössä virheitä. Yhdessä tyhjiöpölytetyn monikerroksisen heijastuksenestopinnoitteen kanssa tämä rakenne tuottaa erinomaisen optisen suorituskyvyn ja upean tehotiheyden 1,5 MW/cm².
- Tehon synergia ja tiukka sädekeilapiste - Optinen järjestelmä yhdistää useiden suuritehoisten laserdiodien säteet ja fokusoi ne tiiviiseen pisteeseen. Tuloksena on suuri tehotiheys, joka mahdollistaa monipuolisen kaiverruksen moniin eri materiaaleihin, kuten ruostumattomaan teräkseen, työkaluteräkseen ja titaaniin.
- Kevyt rakenne sopii lähes mihin tahansa CNC-koneeseen - Kevyt alumiinirunko tekee laserin painosta alle 1800 g. Koska tyypillinen CNC-kara painaa noin 1,8 kg, CNC-koneet voivat käyttää sitä vaivattomasti.
- Yksinkertainen integrointi - Voidaan asettaa lähes mihin tahansa CNC-koneeseen, koska se hyväksyy sekä analogiset että PWM CNC-signaalit .
- Pikakäynnistys - Ei lämpenemisaikaa.

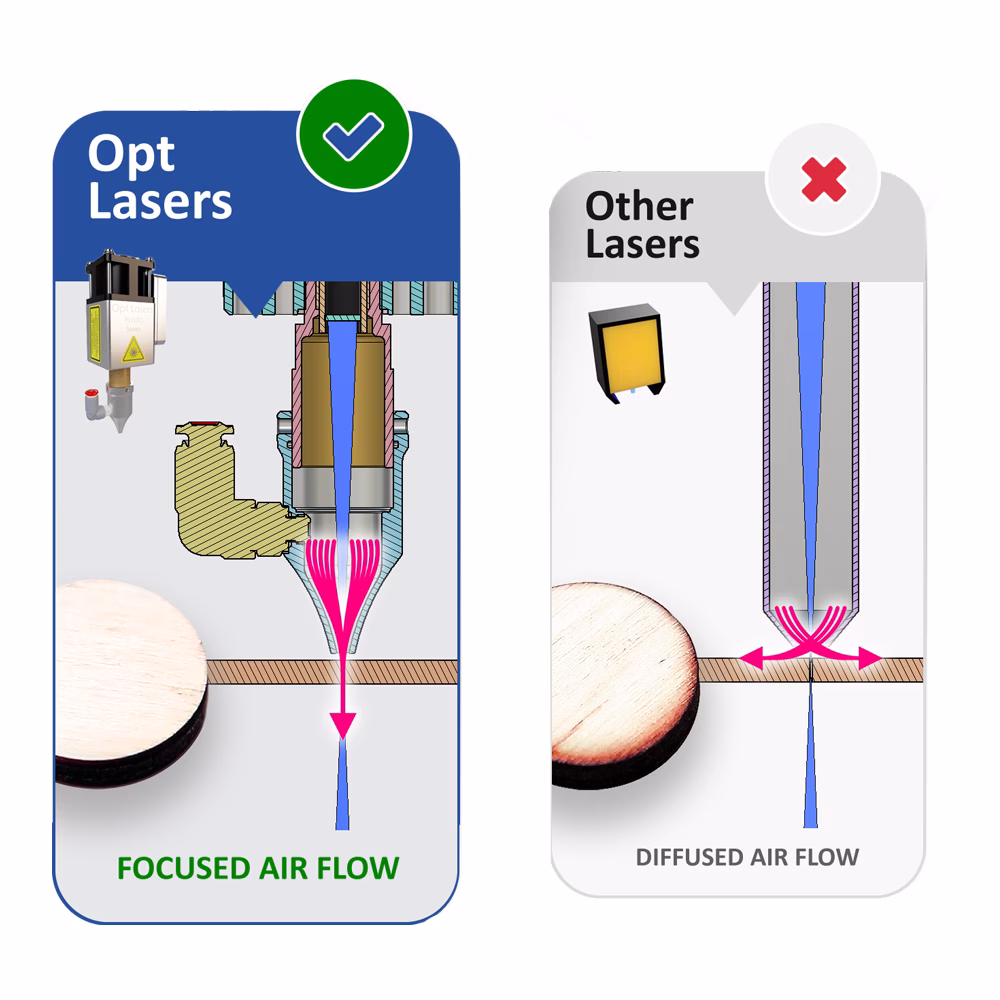

- Korkeapaineilmasuutin estää suuren ylläpidon - Korkeapaineilmasuuttimen avulla voit puhdistaa linssin 10 kertaa harvemmin. Paineilma myös nopeuttaa leikkaus- ja kaiverrusprosessia poistamalla savua ja estämällä liiallista lian kertymistä linssiin. Lisäksi suunnattu ilmavirta viilentää työskentelykohtaa, minkä ansiosta vikoja ei synny ja kaiverruskontrasti on tasainen.
-
Integroitu ohjauselektroniikka - Ohjauselektroniikka on integroitu lasermoduuliin, ja se on suunniteltu estämään laserdiodien ennenaikainen sammuminen. Koska turhia johdotuksia ei ole, sinun ei tarvitse huolehtia vaarallisista induktiovaikutuksista.
-
Pidempi käyttöikä - Sinisten laserdiodien käyttöikä on pidempi, koska ne eivät kärsi satunnaisista vioista ja vanhenevat hitaammin korkeammissa lämpötiloissa. Laserin sinisten laserdiodien tyypillinen käyttöikä vastaa 20 000 tuntia. Sitä vastoin keskimääräisen lasisen CO2-putkilaserleikkurin ja -kaiverruskoneen käyttöikä vastaa 3 000 tuntia.
Tuotteen tekniset tiedot
| Parametri | Tyypillinen arvo | Huomautukset |
|---|---|---|
| Optinen teho | 30 W | T-ambient = 25°C |
| Optinen tehotiheys | 3290 kW/cm² | |
| Tehonkulutus | <180 W | |
| Keskimmäinen aallonpituus | 445 ± 5 nm | |
| Työskentelyetäisyys | 2.11" [53.5 mm] | Tai 0,2" [5 mm] suuttimen kärjestä. |
| Säteen pisteen leveys | <0.007" [180 µm] | Tarkennuspisteessä |
| Käyttölämpötila-alue | 32-113°F [0-45°C] | |
| Lasertuulettimen virtausnopeus | 103 m³/h [60,6 CFM] | |
| Suurin modulaatiokaistanleveys | 30 kHz | Suositeltu PWM-perustaajuus on 5-10 kHz |
| Ohjaussignaalin tulo 1 | 0-5 V | Analoginen / PWM / TTL |
| Ohjaussignaalitulo 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| PSU-jännite | 24 VDC | |
| Mitat | 10,67" x 3,94" x 3,23" [260 mm x 81 mm x 100 mm]. | L x K x S, kun suutin on kiinnitetty. |
| Paino | 2,98 lb [1,350 kg] | |
| Ilmasuuttimen letkukoko Vakiomitta | 5/32" [4 mm] | |
| Max. Ilmanpaine | 5 bar [72 PSI] |
Tyypilliset leikkaus- ja kaiverrusnopeudet 30 W:n laserpään kanssa
Huom:
Jos et löydä kiinnostavaa materiaalia alla olevasta taulukosta, ota meihin yhteyttä materiaalitestikyselylomakkeella.
Jos et löydä kiinnostavaa materiaalia alla olevasta taulukosta, ota meihin yhteyttä materiaalitestikyselylomakkeella.
| Materiaali | Toimintatyyppi | Paksuus | Nopeus | Läpäisy |
|---|---|---|---|---|
| Vaneri | Leikkaus | 3 mm (0.118") | 12 mm/s | 1 |
| Leikkaus | 3 mm (0.118") | 24 mm/s | 4 | |
| Leikkaus | 6 mm (0.236") | 10 mm/s | 4 | |
| MDF | Leikkaus | 3 mm (0.118") | 30 mm/s | 4 |
| Leikkaus | 6 mm (0.236") | 10 mm/s | 4 | |
| Valkoinen Cordura | Leikkaus | 0,2 mm (0,008") | 10 mm/s | 1 |
| Leikkaus | 0,2 mm (0,008") | 40 mm/s | 3 | |
| Luonnonnahka | Leikkaus | 1,5 mm (0.059") | 18 mm/s | 1 |
| Leikkaus | 1,5 mm (0,059") | 55 mm/s | 4 | |
| Musta PMMA (pleksi) | Leikkaus | 3,6 mm (0.142") | 4 mm/s | 1 |
| Leikkaus | 3,6 mm (0,142") | 18 mm/s | 4 | |
| Ruostumaton teräs | Merkintä | N/A | 60 mm/s | 1 |
| Kaiverrus | N/A | 12 mm/s | 1 | |
| Hiiliteräs | Merkintä | N/A | 66 mm/s | 1 |
| Kaiverrus | N/A | 12 mm/s | 1 |
Lisätietoja ja suosituksia
Sopiva kompressori
Mikä tahansa kompressori soveltuu Opt Lasers -yksikön ilmansyöttöön. Koska sopiva virtausnopeus on kuitenkin määritettävä kokeellisesti (jokaiselle käsiteltävälle materiaalityypille), pienillä kompressoriyksiköillä ei välttämättä saavuteta haluttuja tuloksia. Mitä suurempi on säiliön tilavuus ja kompressorin teho, sitä suurempi on ilmavirta, joka voi kulkea ilmasuuttimen läpi. Työskentely on myös mukavampaa paremmilla kompressoriyksiköillä (jolloin kompressori ei kytkeydy liian usein päälle säiliön täyttämiseksi). suosittelemme kompressoria, jonka todellinen ilmavirta on 10-12 l/min ja säiliön tilavuus vähintään 50 litraa. Mikään ei kuitenkaan estä sinua kokeilemasta pienempää kompressoria. itse asiassa monet asiakkaistamme käyttävät pieniä 5 litran säiliökapasiteetin kompressoreita, joita saa Amazonista noin 50 dollarilla.
Suositellut ilmavirran arvot
Kokemuksemme mukaan todellinen ilmavirta-arvo 10-15 l/min on yläraja ja täysin riittävä useimmille materiaaleille. Emme suosittele ylittämään arvoa 15-20 l/min. Yli 20 l/min kaikkien materiaalien laserleikkausnopeus laskee. Suosittelemme lähtökohdaksi todellisen ilmavirran arvoa 10 l/min. Sen jälkeen voit kokeilla hieman suuremman ilmavirran käyttöä, sillä optimaalinen ilmavirran arvo vaihtelee materiaalista riippuen.
Yleisesti ottaen laserleikkauksessa optimaalinen todellinen ilmavirran arvo on yleensä 10-15 l/min.
Laserkaiverrusta varten suosittelemme ilmavirran arvoja 1-3 l/min.
Oikea alusta - hunajakennopöytä
Honeycomb CNC-pöytä on loistava työkalu, joka soveltuu erinomaisesti laserleikkaukseen ja -kaiverrukseen. Sen ainutlaatuisessa rakenteessa on hunajakennoristikko, joka tukee materiaaleja leikkaus- ja kaiverrusprosessin aikana ja takaa tarkat ja täsmälliset tulokset joka kerta. Honeycomb CNC-pöytä on ihanteellinen ratkaisu kaikille, jotka haluavat viedä laserleikkauksen ja -kaiverruksen seuraavalle tasolle. Löydät oikean tyypin ja koon Amazonista jopa ~~ 40-100 dollarilla.
Ota rohkeasti yhteyttä, jos sinulla on lisäkysymyksiä.
