1 x Adaptor PLH3D-CNC Pro
✔ Asigură comunicarea între mașinile CNC și capetele laser.
✔ Asigură un nivel suplimentar de siguranță pentru utilizatori și capetele laser.
Pret redus!
PLH3D-30W Kit laser Plug&Play de înaltă performanță pentru toate mașinile CNC
Specificații: Putere optică 30W, spot HD 125DPI 180μm, grosime maximă de tăiere a lemnului 6mm (¼")
Cel mai bun pentru: Tăiere și gravură de mare viteză
Suportul nu este inclus: Acest set nu include un suport de montare. Puteți să vă prelucrați propriul suport personalizat sau să alegeți o opțiune compatibilă din categoria noastră de suporturi. Pot fi necesare ajustări minore ale găurilor de montare, în funcție de configurația dvs.
003698
5902693113904
Continutul pachetului
-
-
1 x 24V 8A sursă de alimentare cu adaptoare SUA / Marea Britanie
✔ Pentru alimentarea capetelor laser PLH3D-Series prin intermediul adaptorului PLH3D-CNC Pro.
✔ Oferă o ieșire fiabilă de 24V 8A.
✔ Livrat cu o priză compatibilă cu standardele utilizate în țara de destinație.
-
1 x Ochelari de protecție laser
✔ Ochelari de protecție laser cu rating OD 7+ pe intervalul 190 – 540 nm.
✔ Reduc riscul pătrunderii luminii rezultate din radiație laser dispersată în ochii utilizatorului.
-
1 x Set de autocolante cu laser CNC
✔ Set de autocolante cu laser CNC.
✔ Inclus în fiecare kit laser de la Opt Lasers.
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 2 | $799.00 | $900.00 | Pana la $1,800.00 |
| 3 | $749.00 | $950.00 | Pana la $2,850.00 |
Descriere produs
La finalizarea comenzii, vă rugăm să adăugați o notă/comentariu la comandă, precizând exact ce mașină CNC aveți.
Primul cap laser de gravură cu șase diode laser cu capabilități de procesare de ultimă oră
Acest kit universal de upgrade laser cu PLH3D-30W este un produs de calitate industrială, ceea ce înseamnă că durează de 20-200 de ori mai mult decât alte module de gravură cu laser albastru și gravuri laser CNC de pe piață. Cu o putere optică reală de 30 W, acest cap laser este extrem de eficient la gravarea lemnului și a materialelor pe bază de lemn, putând produce curbe (sau linii) gravate adânc cu o lățime de 3 mm [0,118"] într-o singură trecere. Folosit la locul de focalizare, acesta poate, de asemenea, să graveze detalii foarte fine cu o precizie foarte mare, producând articole de calitate superioară cu caracteristici extrem de uniforme și bine definite.
În special, PLH3D-30W dispune de un sistem specializat anti-reflexie. Acest sistem protejează diodele laser albastre împotriva reflexiei fasciculului din metale cu reflexie ridicată, care altfel ar putea scurta durata de viață a diodelor laser. Acest lucru îl face o alegere laser deosebit de potrivită pentru gravarea diferitelor aliaje de oțel, inclusiv oțel inoxidabil, oțel carbon, oțel pentru scule, oțel de mare viteză, precum și titan. Cu PLH3D-30W nu trebuie să înclinați metalul înainte de a-l grava cu laser pentru a evita reflexia din spate.
PLH3D-30W poate grava o varietate de materiale la vitezele operaționale maxime ale mașinilor CNC populare, 80-150 mm/s [3,15-5,90 in/s] și asigură eficiență și precizie în fiecare sarcină de gravură laser pe care o întreprindeți. Performanțele sale excepționale se remarcă și în tăierea diverselor materiale subțiri, excelând în tăierea cu laser a pielii, textilelor și lemnului sau materialelor pe bază de lemn cu grosimea de până la 6 mm. Acest cap laser CNC de 30 W prezintă, de asemenea, o eficiență semnificativă în tăierea materialelor subțiri, cum ar fi pielea, textilele și lemnul sau materialele pe bază de lemn cu o grosime de până la 6 mm [1/4 inch]. În plus, această gravură laser albastră compactă și de ultimă generație este foarte eficientă cu materiale pe care laserele infraroșii le consideră dificile, datorită utilizării luminii laser albastre.
Acest kit universal de gradare cu laser include toate elementele necesare pentru ca PLH3D-30W să poată fi adaptat rapid la aproape orice mașină CNC. În general, acest cap laser ușor, de mare putere, eficient din punct de vedere al costurilor și ușor de utilizat este instrumentul ideal pentru aplicații industriale de volum mare, întreprinderi mici și profesioniști exigenți deopotrivă.
Caracteristicile produsului
- Putere optică de neegalat în clasa sa - Utilizează mai multe diode laser albastre de mare putere pentru a scala puterea optică.
- Sistem anti-reflexie - Un sistem avansat anti-reflexie îl face deosebit de potrivit pentru gravarea cu laser a titanului și a diferitelor aliaje de oțel, inclusiv oțel inoxidabil, oțel pentru scule, oțel carbon și oțel de mare viteză. Acest sistem vă protejează diodele laser de reflexia din spate, care altfel vă poate deteriora diodele laser și poate duce la moartea prematură a acestora. Cu acest cap laser, nu mai trebuie să înclinați un material foarte reflectorizant înainte de a-l grava cu gravorul dvs. laser.
- Alimentat de diode laser albastre - Spre deosebire de lumina infraroșie, lumina albastră este absorbită mai ușor de numeroase materiale industriale. Acest lucru se traduce în mod direct prin mai multe avantaje, inclusiv un consum redus de energie și o disipare a căldurii mai compactă.
- Lentile asferice de precizie - Fiecare modul laser conține patru lentile turnate cu precizie, fiecare dintre acestea fiind practic lipsită deimperfecțiuni . Împreună cu un strat multistrat de acoperire antireflex cu pulverizare în vid, acest design oferă performanțe optice superioare și o densitate de putere spectaculoasă de 1,5 MW/cm².
- Sinergia puterii și un spot de raze strâns - Sistemul optic combină razele de la mai multe diode laser de mare putere și le concentrează într-un spot strâns. Rezultatul este o densitate mare de putere care oferă versatilitatea de a grava materiale diversificate, inclusiv oțel inoxidabil, oțel pentru scule și titan.
- Design ușor se montează pe aproape orice mașină CNC - Dispune de un corp ușor, din aluminiu, care face ca laserul să cântărească mai puțin de 1800 g. Deoarece un fus CNC tipic cântărește aproximativ 1,8 kg, mașinile CNC îl pot utiliza fără efort.
- Integrare simplă - Poate fi configurat pe aproape orice mașină CNC, deoarece acceptă atât semnale CNC analogice, cât și PWM .
- Pornire instantanee - Nu necesită timp de încălzire.
- Duza de aer de înaltă presiune previne întreținerea ridicată - Cu duza de aer de înaltă presiune, puteți curăța lentila de 10 ori mai rar. De asemenea, aerul sub presiune accelerează procesul de tăiere și gravură prin îndepărtarea fumului și prevenirea acumulării excesive de murdărie pe lentilă. În plus, fluxul de aer direcționat răcește locul de lucru, rezultând o lipsă de defecte și un contrast uniform al gravurii.
-

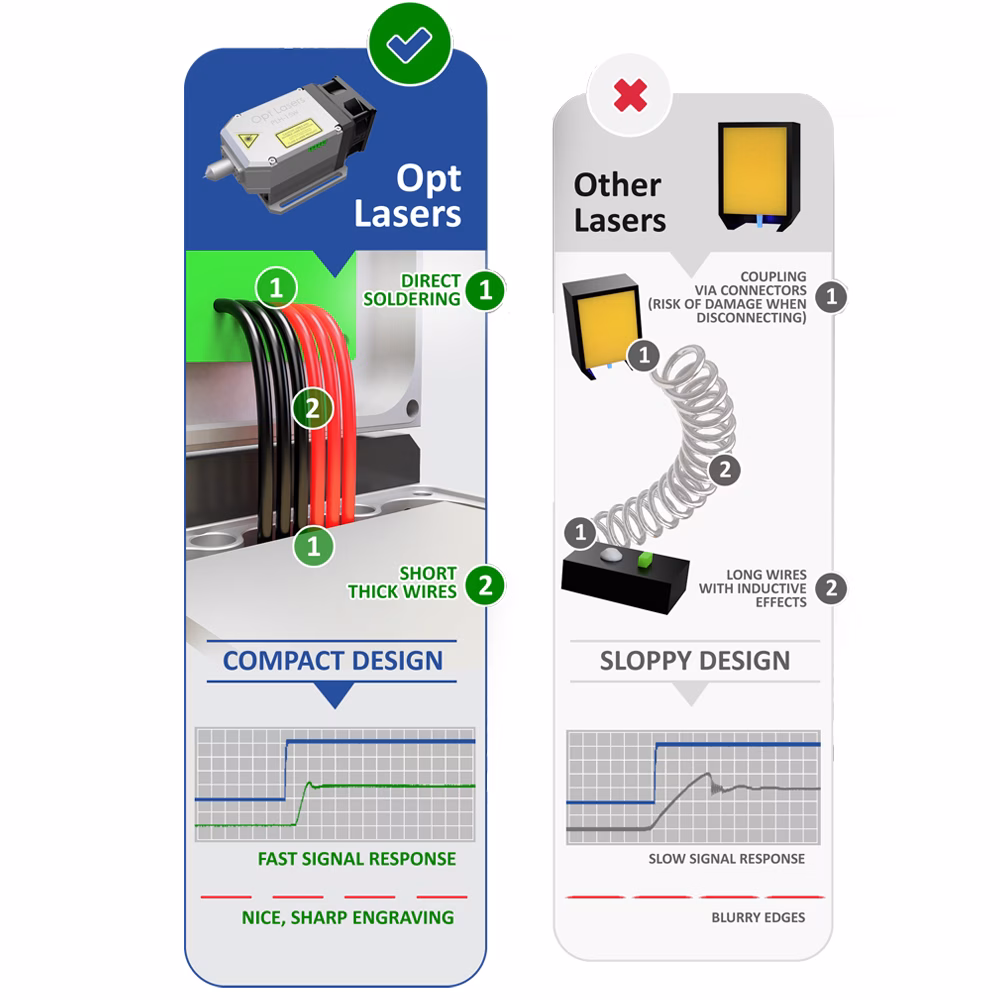

Electronică de control integrată - Concepută pentru a preveni moartea prematură a diodelor laser, electronica de control este integrată în modulul laser. Fără cabluri redundante, nu trebuie să vă faceți griji cu privire la efectele periculoase ale inductanței.
-
Durată de viață mai lungă - Diodele laser albastre au o durată de viață mai lungă deoarece nu suferă de defecțiuni aleatorii și îmbătrânesc mai lent la temperaturi mai ridicate. Durata de viață tipică a diodelor laser albastre ale laserului este egală cu 20.000 de ore. În schimb, durata de viață a unui tăietor și gravor laser mediu cu tub CO2 din sticlă este egală cu 3.000 de ore.
Specificațiile produsului
| Parametru | Valoare tipică | Observații |
|---|---|---|
| Putere optică | 30 W | La T-ambient = 25°C |
| Densitatea puterii optice | 3290 kW/cm² | |
| Consum de energie | <180 w="" td=""> | |
| Lungimea de undă centrală | 445 ± 5 nm | |
| Distanța de lucru | 53,5 mm [2,11"] | Sau 5 mm [0,2"] de la vârful duzei |
| Lățimea spotului fasciculului | <0,007" [180 µm] | La punctul de focalizare |
| Intervalul temperaturii de funcționare | 32-113°F [0-45°C] | |
| Rata debitului ventilatorului laser | 103 m³/h [60,6 CFM] | |
| Lățime de bandă maximă de modulare | 30 kHz | Frecvența de bază PWM recomandată este 5-10 kHz |
| Intrare semnal de control 1 | 0-5 V | Analog / PWM / TTL |
| Intrare semnal de control 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Tensiune PSU | 24 VDC | |
| Dimensiuni | 10,67" pe 3,94" pe 3,23" [260 mm pe 81 mm pe 100 mm] | L x H x l, cu duza atașată |
| Greutate | 1,350 kg [2,98 lb] | |
| Duza de aer Dimensiunea furtunului Standard | 4 mm [5/32"] | |
| Max. Presiune maximă a aerului | 5 bar [72 PSI] |
Viteze tipice de tăiere și gravare cu capul laser de 30 W
Notă:
În cazul în care nu puteți găsi un material de interes în tabelul de mai jos, nu ezitați să ne contactați prin intermediul Chestionarului de testare a materialelor.
În cazul în care nu puteți găsi un material de interes în tabelul de mai jos, nu ezitați să ne contactați prin intermediul Chestionarului de testare a materialelor.
| Material | Tip de funcționare | Grosime | Viteză | Treceri |
|---|---|---|---|---|
| Placaj | Tăiere | 3 mm (0,118") | 12 mm/s | 1 |
| Tăiere | 3 mm (0,118") | 24 mm/s | 4 | |
| Tăiere | 6 mm (0,236") | 10 mm/s | 4 | |
| MDF | Tăiere | 3 mm (0,118") | 30 mm/s | 4 |
| Tăiere | 6 mm (0,236") | 10 mm/s | 4 | |
| Cordura albă | Tăiere | 0,2 mm (0,008") | 10 mm/s | 1 |
| Tăiere | 0,2 mm (0,008") | 40 mm/s | 3 | |
| Piele naturală | Tăiere | 1,5 mm (0,059") | 18 mm/s | 1 |
| Tăiere | 1,5 mm (0,059") | 55 mm/s | 4 | |
| PMMA negru (Plexi) | Tăiere | 3,6 mm (0,142") | 4 mm/s | 1 |
| Tăiere | 3,6 mm (0,142") | 18 mm/s | 4 | |
| Oțel inoxidabil | Marcaj | N/A | 60 mm/s | 1 |
| Gravură | N/A | 12 mm/s | 1 | |
| Oțel carbon | Marcare | N/A | 66 mm/s | 1 |
| Gravare | N/A | 12 mm/s | 1 |
Informații suplimentare și recomandări
Compresor adecvat
Orice compresor va fi potrivit pentru alimentarea cu aer a unității dumneavoastră Opt Lasers. Cu toate acestea, deoarece debitul adecvat trebuie determinat experimental (pentru fiecare tip diferit de material care urmează să fie prelucrat), este posibil ca rezultatele dorite să nu fie obținute cu unități de compresoare mici. Cu cât capacitatea rezervorului și performanța compresorului sunt mai mari, cu atât mai mare este debitul de aer care poate trece prin duza de aer. Lucrul este, de asemenea, mai confortabil cu unități de compresoare mai bune (astfel încât compresorul să nu pornească prea des pentru a umple rezervorul). recomandăm un compresor cu un debit de aer real de 10-12 l/min și o capacitate a rezervorului de cel puțin 50 de litri. Cu toate acestea, nimic nu vă împiedică să încercați un compresor mai mic. de fapt, mulți dintre clienții noștri folosesc compresoare mici cu capacitatea rezervorului de 5 litri, care sunt disponibile pe Amazon pentru aproximativ 50 de dolari.
Valori recomandate ale debitului de aer
În experiența noastră, valoarea reală a debitului de aer de 10-15 l/min este limita superioară și complet suficientă pentru majoritatea materialelor. Nu recomandăm depășirea valorii de 15-20 l/min. Peste 20 l/min, viteza de tăiere cu laser a tuturor materialelor scade. Recomandăm o valoare reală a debitului de aer de 10 l/min ca punct de plecare. Apoi ați putea experimenta cu utilizarea unui debit de aer ușor mai mare, deoarece valoarea optimă a debitului de aer diferă de la un material la altul.
În general, pentru tăierea cu laser, valoarea optimă a debitului de aer real se va situa între 10-15 l/min.
Pentru gravarea cu laser, recomandăm valori ale debitului de aer de 1-3 l/min.
Baza potrivită - masa Honeycomb
Masa CNC Honeycomb este un instrument excelent care excelează în tăierea și gravarea cu laser. Designul său unic prezintă o grilă în formă de fagure de miere care susține materialele în timpul procesului de tăiere și gravură, asigurând rezultate precise și exacte de fiecare dată. Masa CNC Honeycomb este soluția ideală pentru oricine dorește să își ducă tăierea și gravarea cu laser la nivelul următor. Puteți găsi tipul și dimensiunea potrivită la Amazon chiar și pentru ~ ~ 40-100 $.
Nu ezitați să ne contactați în cazul în care aveți întrebări suplimentare.
