1 x Adattatore PLH3D-CNC Pro
Fornisce la comunicazione tra le macchine CNC e le teste laser.
Garantisce un ulteriore livello di sicurezza per gli utenti e le teste laser.
Prezzi ridotti!
PLH3D-30W Kit laser Plug&Play ad alte prestazioni per tutte le macchine CNC
Specifiche: Potenza ottica 30W, spot HD 125DPI 180μm, spessore massimo di taglio del legno 6 mm (¼")
Ideale per: Taglio e incisione ad alta velocità
Supporto non incluso: Questo set non include una staffa di montaggio. È possibile realizzare un supporto personalizzato o scegliere un'opzione compatibile dalla nostra categoria di supporti. Potrebbero essere necessari piccoli aggiustamenti ai fori di montaggio a seconda della configurazione.
003698
5902693113904
Contenuto della confezione
-
-
1 x Alimentatore 24V 8A con adattatori USA/UK
Per alimentare le teste laser della serie PLH3D tramite l'adattatore PLH3D-CNC Pro.
Fornisce un'uscita affidabile di 24 V 8 A.
Viene spedito con una spina compatibile con gli standard utilizzati nel paese di destinazione.
-
1 x Occhiali di Sicurezza Laser
✔ Occhiali di sicurezza laser con rating OD 7+ nell’intervallo da 190 a 540 nm.
✔ Riduzione del rischio di ingresso di luce negli occhi dell’utente da radiazione laser retro-diffusa.
-
1 x Set di adesivi per laser CNC
Set di adesivi per laser CNC.
Incluso in ogni kit laser di Opt Lasers.
Sconti sul volume
| Quantità | Prezzo | Sconto | Salva |
|---|---|---|---|
| 2 | $799.00 | $900.00 | Fino a $1,800.00 |
| 3 | $749.00 | $950.00 | Fino a $2,850.00 |
Descrizione del prodotto
Durante il check-out, aggiungere una nota/commento all'ordine indicando esattamente la macchina CNC di cui si dispone.
La prima testa laser a sei diodi per incisione con capacità di lavorazione all'avanguardia
Questo kit di aggiornamento laser universale con PLH3D-30W è un prodotto di livello industriale, il che significa che dura 20-200 volte di più rispetto agli altri moduli di incisione laser blu e agli incisori laser CNC presenti sul mercato. Con una potenza ottica di 30 W, questa testa laser è altamente efficace nell'incisione del legno e dei materiali a base di legno, in grado di produrre curve (o linee) incise in profondità da 3 mm in un solo passaggio. Utilizzata nel punto di messa a fuoco, è anche in grado di incidere dettagli molto fini con altissima precisione, producendo articoli di qualità superiore con caratteristiche eccezionalmente uniformi e ben definite.
In particolare, il PLH3D-30W è dotato di uno speciale sistema antiriflesso. Questo sistema protegge i suoi diodi laser blu dalla riflessione del raggio da parte di metalli altamente riflettenti, che potrebbero altrimenti ridurre la durata dei diodi laser. Questo lo rende un laser particolarmente adatto per l'incisione di varie leghe di acciaio, tra cui acciaio inossidabile, acciaio al carbonio, acciaio per utensili, acciaio ad alta velocità e titanio. Con PLH3D-30W non è necessario inclinare il metallo prima dell'incisione laser per evitare il riflesso posteriore.
PLH3D-30W è in grado di incidere una varietà di materiali alle massime velocità operative delle macchine CNC più diffuse, 3,15-5,90 in/s [80-150 mm/s] e garantisce efficienza e precisione in ogni attività di incisione laser intrapresa. Le sue eccezionali prestazioni sono notevoli anche nel taglio di vari materiali sottili, eccellendo nel taglio laser di pelle, tessuti e legno o materiali a base di legno fino a 6 mm di spessore. Questa testa laser CNC da 30 W mostra una notevole efficienza anche nel taglio di materiali sottili come pelle, tessuti e legno o materiali a base di legno con uno spessore fino a 6 mm. Inoltre, questo incisore laser blu compatto e all'avanguardia è molto efficace con i materiali che i laser a infrarossi trovano difficili, grazie all'utilizzo della luce laser blu.
Questo kit universale per l'incisione laser include tutto ciò che serve per rendere PLH3D-30W rapidamente adattabile a quasi tutte le macchine CNC. Nel complesso, questa testa laser leggera, ad alta potenza, economica e facile da usare è lo strumento ideale per le applicazioni industriali ad alto volume, per le piccole imprese e per i professionisti più esigenti.

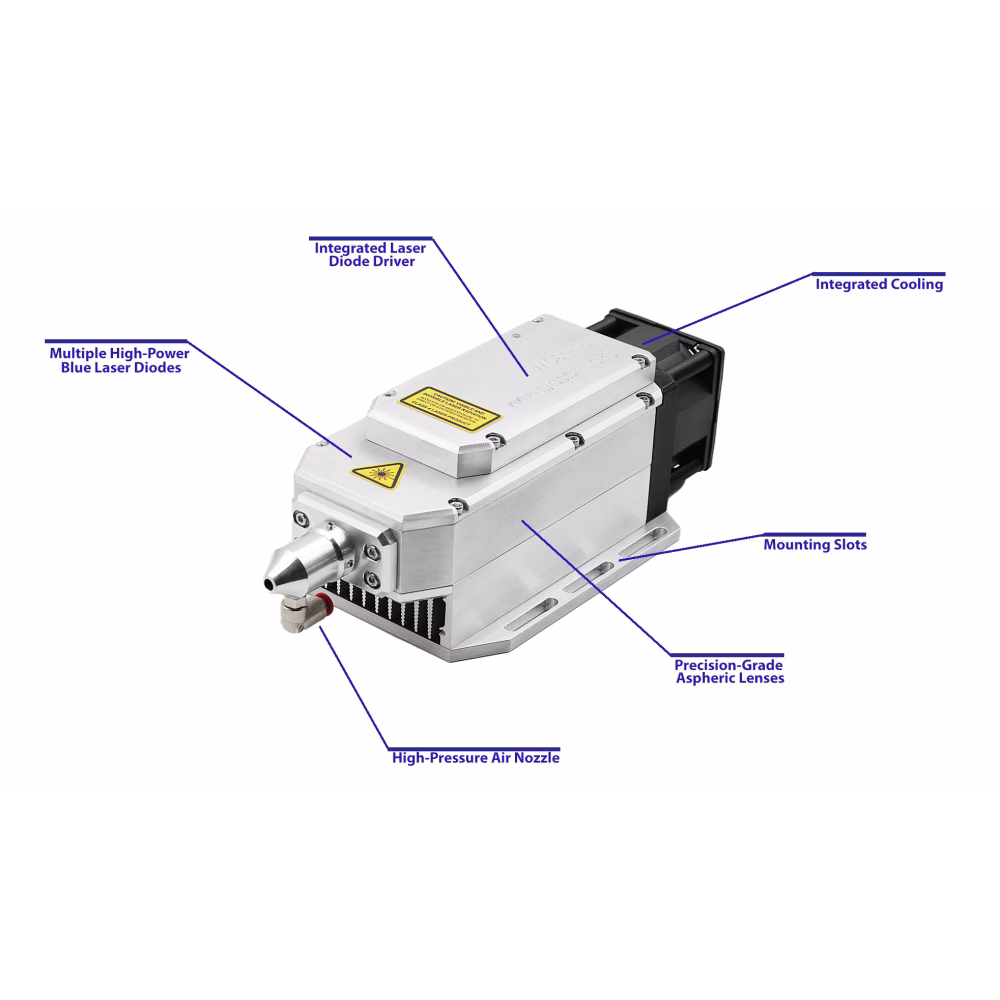

Caratteristiche del prodotto
- Potenza ottica senza pari nella sua categoria - Utilizza più diodi laser blu ad alta potenza per scalare la potenza ottica.
- Sistema antiriflesso - Un avanzato sistema antiriflesso lo rende particolarmente adatto all'incisione laser del titanio e di varie leghe di acciaio, tra cui acciaio inossidabile, acciaio per utensili, acciaio al carbonio e acciai ad alta velocità. Questo sistema protegge i diodi laser dalla retro-riflessione, che potrebbe danneggiare i diodi laser e provocarne la morte prematura. Con questa testa laser, non è più necessario inclinare un materiale altamente riflettente prima di inciderlo con l'incisore laser.
- Alimentato da diodi laser blu - A differenza della luce infrarossa, la luce blu viene assorbita più facilmente da numerosi materiali industriali. Ciò si traduce direttamente in diversi vantaggi, tra cui un consumo energetico ridotto e un dissipatore di calore più compatto.
- Lenti asferiche di precisione - Ogni modulo laser contiene quattro lenti stampate con precisione, ognuna delle quali è praticamente priva di imperfezioni. Unitamente a un rivestimento antiriflesso multistrato, realizzato sotto vuoto, questo design offre prestazioni ottiche superiori e una spettacolare densità di potenza di 1,5 MW/cm².
- Sinergia di potenza e spot stretto - Il sistema ottico combina i fasci di più diodi laser ad alta potenza e li concentra in uno spot stretto. Il risultato è un'elevata densità di potenza che offre la versatilità di incidere materiali diversi, tra cui acciaio inossidabile, acciaio per utensili e titanio.
- Design leggero per il montaggio su quasi tutte le macchine CNC - Il corpo in alluminio leggero fa sì che il laser pesi meno di 1800 g. Poiché un tipico mandrino CNC pesa circa 1,8 kg, le macchine CNC possono utilizzarlo senza problemi.
- Integrazione semplice - Può essereconfigurato su quasi tutte le macchine CNC, poiché accetta segnali CNC sia analogici che PWM .
- Alimentazione istantanea - Nessun tempo di riscaldamento.

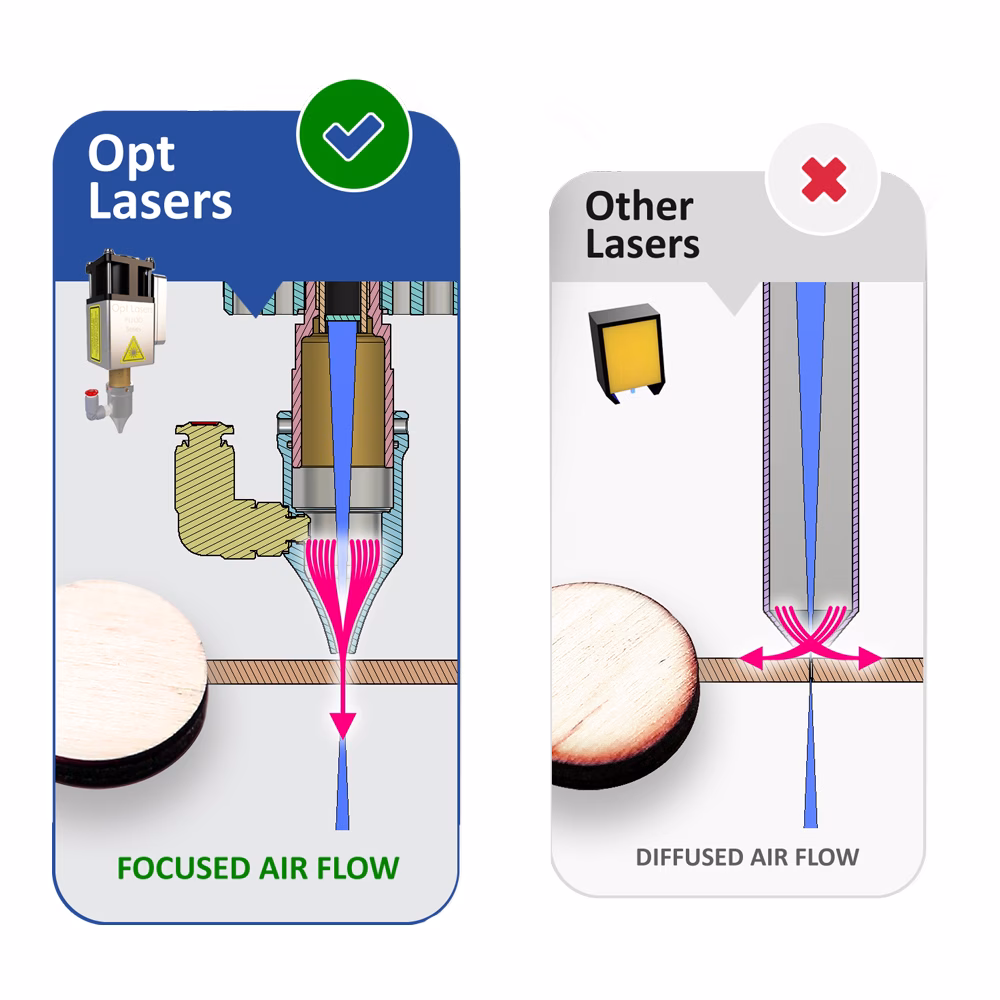

- L'ugello ad aria ad alta pressione previene la manutenzione - Grazie all'ugello ad aria ad alta pressione, è possibile pulire l'obiettivo con una frequenza 10 volte inferiore. L'aria pressurizzata accelera anche il processo di taglio e incisione, eliminando il fumo e prevenendo l'accumulo eccessivo di sporco sulla lente. Inoltre, il flusso d'aria diretto raffredda il sito di lavoro, con conseguente assenza di difetti e un contrasto d'incisione uniforme.
-

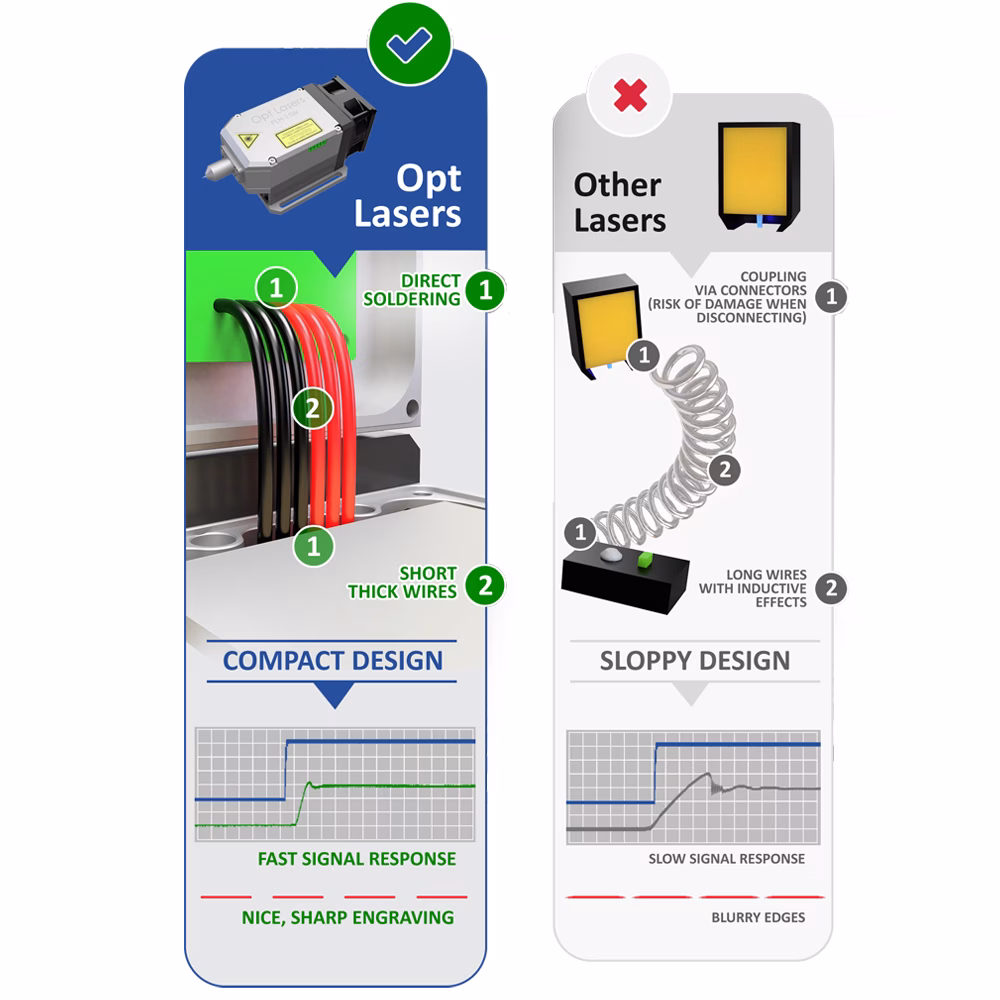

Elettronica di controllo integrata - Progettata per evitare che i diodi laser si spengano prematuramente, l'elettronica di controllo è integrata nel modulo laser. Senza cablaggi ridondanti, non è necessario preoccuparsi di pericolosi effetti di induttanza.
-
Durata maggiore - I diodi laser blu hanno una durata maggiore perché non soffrono di guasti casuali e invecchiano più lentamente a temperature più elevate. La durata tipica dei diodi laser blu è pari a 20.000 ore. Per contro, la durata media di un laser cutter e di un incisore a tubo di CO2 in vetro è pari a 3.000 ore.
Specifiche del prodotto
| Parametro | Valore tipico | Commenti |
|---|---|---|
| Potenza ottica | 30 W | A T-ambient = 25°C |
| Densità di potenza ottica | 3290 kW/cm² | |
| Consumo di potenza | <180 W | |
| Lunghezza d'onda centrale | 445 ± 5 nm | |
| Distanza di lavoro | 2,11" [53,5 mm] | O 0,2" [5 mm] dalla punta dell'ugello |
| Larghezza del fascio di luce | <0,007" [180 µm] | Al punto di messa a fuoco |
| Intervallo di temperatura operativa | 32-113°F [0-45°C] | |
| Portata del ventilatore laser | 103 m³/h [60,6 CFM] | |
| Larghezza di banda massima di modulazione | 30 kHz | Frequenza base PWM consigliata: 5-10 kHz |
| Ingresso segnale di controllo 1 | 0-5 V | Analogico / PWM / TTL |
| Ingresso segnale di controllo 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Tensione dell'alimentatore | 24 VDC | |
| Dimensioni | 10,67" per 3,94" per 3,23" [260 mm per 81 mm per 100 mm]. | L x H x L, con ugello collegato |
| Peso | 2,98 lb [1,350 kg] | |
| Dimensioni del tubo flessibile dell'ugello dell'aria Standard | 5/32" [4 mm] | |
| Pressione massima dell'aria Pressione aria | 5 bar [72 PSI] |
Velocità tipiche di taglio e incisione con testa laser da 30W
Nota:
Se non riuscite a trovare un materiale di vostro interesse nella tabella sottostante, non esitate a contattarci tramite il Questionario per il test del materiale.
Se non riuscite a trovare un materiale di vostro interesse nella tabella sottostante, non esitate a contattarci tramite il Questionario per il test del materiale.
| Materiale | Tipo di operazione | Spessore | Velocità | Passaggi |
|---|---|---|---|---|
| Compensato | Taglio | 3 mm (0,118") | 12 mm/s | 1 |
| Taglio | 3 mm (0,118") | 24 mm/s | 4 | |
| Taglio | 6 mm (0,236") | 10 mm/s | 4 | |
| MDF | Taglio | 3 mm (0,118") | 30 mm/s | 4 |
| Taglio | 6 mm (0,236") | 10 mm/s | 4 | |
| Cordura bianca | Taglio | 0,2 mm (0,008") | 10 mm/s | 1 |
| Taglio | 0,2 mm (0,008") | 40 mm/s | 3 | |
| Pelle naturale | Taglio | 1,5 mm (0,059") | 18 mm/s | 1 |
| Taglio | 1,5 mm (0,059") | 55 mm/s | 4 | |
| PMMA nero (Plexi) | Taglio | 3,6 mm (0,142") | 4 mm/s | 1 |
| Taglio | 3,6 mm (0,142") | 18 mm/s | 4 | |
| Acciaio inossidabile | Marcatura | N/D | 60 mm/s | 1 |
| Incisione | N/A | 12 mm/s | 1 | |
| Acciaio al carbonio | Marcatura | N/A | 66 mm/s | 1 |
| Incisione | N/A | 12 mm/s | 1 |
Informazioni aggiuntive e raccomandazioni
Compressore adatto
Qualsiasi compressore è adatto a fornire aria all'unità Opt Lasers. Tuttavia, poiché la portata appropriata deve essere determinata sperimentalmente (per ogni diverso tipo di materiale da trattare), i risultati desiderati potrebbero non essere raggiunti con unità di compressione di piccole dimensioni. Maggiore è la capacità del serbatoio e le prestazioni del compressore, maggiore è il flusso d'aria che può passare attraverso l'ugello. Il lavoro è anche più confortevole con unità di compressione migliori (in modo che il compressore non si accenda troppo spesso per riempire il serbatoio). Si consiglia un compressore con un flusso d'aria reale di 10-12 l/min e una capacità del serbatoio di almeno 50 litri. Tuttavia, nulla vieta di provare un compressore più piccolo: molti dei nostri clienti utilizzano infatti piccoli compressori con capacità del serbatoio di 5 litri, disponibili su Amazon a circa 50 dollari.
Valori di flusso d'aria raccomandati
In base alla nostra esperienza, il valore reale del flusso d'aria di 10-15 l/min è il limite superiore e del tutto sufficiente per la maggior parte dei materiali. Non consigliamo di superare i 15-20 l/min. Oltre i 20 l/min, la velocità di taglio laser di tutti i materiali diminuisce. Come punto di partenza, consigliamo un valore reale di flusso d'aria di 10 l/min. Poi si può sperimentare l'utilizzo di una portata d'aria leggermente superiore, poiché il valore ottimale del flusso d'aria varia da materiale a materiale.
In generale, per il taglio laser, il valore ottimale del flusso d'aria reale è compreso tra 10-15 l/min.
Per l'incisione laser, si consigliano valori di flusso d'aria di 1-3 l/min.
La base giusta - Tavolo a nido d'ape
Il tavolo CNC Honeycomb è un ottimo strumento che eccelle nel taglio e nell'incisione laser. Il suo design unico è caratterizzato da una griglia a nido d'ape che sostiene i materiali durante il processo di taglio e incisione, garantendo risultati sempre precisi e accurati. Il tavolo CNC a nido d'ape è la soluzione ideale per chi vuole portare il taglio e l'incisione laser a un livello superiore. È possibile trovare il tipo e le dimensioni giuste su Amazon anche per ~~ 40-100 dollari.
Non esitate a contattarci in caso di ulteriori domande.
