Suporte X-Carve para PLH3D-Series

Sobre o Suporte PLH3D para X-Carve e Shapeoko

• Instalação rápida e simples das cabeças de laser da Série PLH3D em máquinas X-Carve® da Inventables™
• Instalação rápida e simples do laser PLH3D-Series em máquinas Legacy Shapeoko 1-3
• Compatível com nossas cabeças de laser PLH3D-6W-XF, PLH3D-6W e PLH3D-2W, bem como a Estação de Acoplamento LaserDock
• Possui furos de fixação em dois níveis para adaptação a diferentes distâncias de trabalho

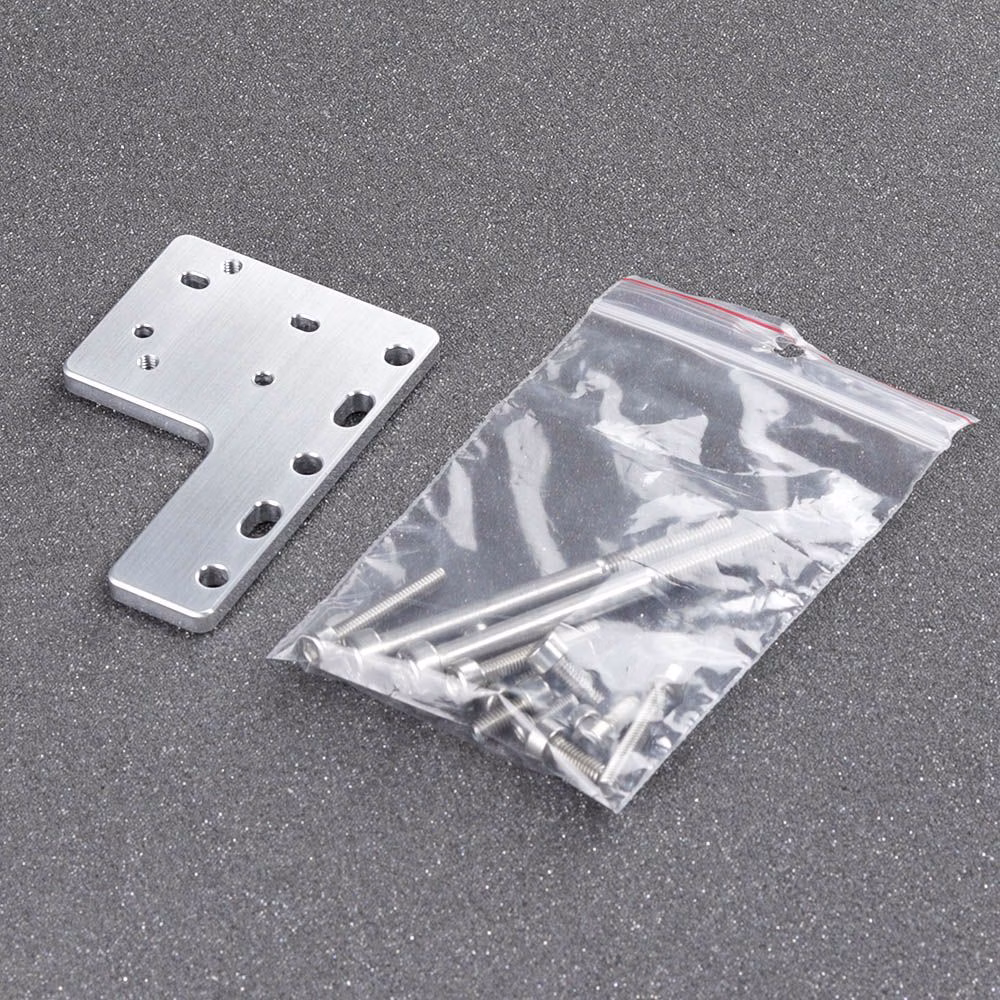

• Contém parafusos de montagem.

Este suporte para X-Carve® e laser de corte e gravação Shapeoko permite a instalação rápida das cabeças de laser da Série PLH3D em máquinas CNC X-Carve da Inventables™ e (Legacy) Shapeoko 1-3. Utilizando três parafusos, o suporte pode ser rapidamente conectado ao X-Carve ou Shapeoko. A cabeça de laser pode então ser fixada ao suporte através dos quatro furos de montagem M3.

O Suporte X-Carve e Shapeoko para PLH3D-Series possui furos de montagem em dois níveis, o que permite ajustar diferentes distâncias de trabalho (distância da lente ao plano focal). Uma distância de trabalho apropriada pode ser escolhida conforme a aplicação, incluindo propriedades do material e outras restrições.

• Uma distância de trabalho menor para uma determinada lente resulta em um diâmetro de feixe reduzido (foco mais concentrado) e assim maior densidade de potência. É frequentemente utilizada para gravações de alta resolução, gravações em alta velocidade, corte de materiais específicos ou sempre que for preferível maior densidade de potência. No entanto, o feixe também converge e diverge mais rapidamente para um foco mais próximo, por isso nem sempre é recomendado para corte de todos os materiais.
• Uma distância de trabalho maior resulta em um feixe de diâmetro maior e, consequentemente, menor densidade de potência. É usualmente preferida para gravação de linhas mais largas, corte de materiais mais espessos devido à menor convergência e divergência, ou quando é necessária uma grande distância entre a cabeça de laser e o plano do objeto a ser gravado. Para ajuste da distância de trabalho da frequentemente escolhida Lente Triplet de Alta Resolução para a Série PLH3D, recomendamos o acessório Focus Adjuster da Série PLH3D.

Este adaptador de montagem também foi projetado para ser compatível com o acessório Estação de Acoplamento LaserDock. Isso permite uma troca conveniente de ferramentas e impede que partículas de poeira contaminem as óticas e os contatos elétricos do laser.

Todo o hardware necessário para a montagem do Suporte X-Carve e Shapeoko nas máquinas está incluído.
