X-Carve-kiinnike PLH3D-sarjalle

Tietoa X-Carve ja Shapeoko PLH3D -kiinnikkeestä

• Nopea ja yksinkertainen asennus PLH3D-sarjan laserpäille Inventables™’ X-Carve® -koneisiin
• Nopea ja yksinkertainen asennus PLH3D-sarjan laserille Legacy Shapeoko 1-3 -koneisiin
• Yhteensopiva PLH3D-6W-XF-, PLH3D-6W- ja PLH3D-2W -laserpäiden sekä LaserDock-telakointiaseman kanssa
• Kaksi eri kiinnityspintasijaintia, jotka mahdollistavat erilaisten työskentelyetäisyyksien käytön
• Sisältää asennusruuvit.

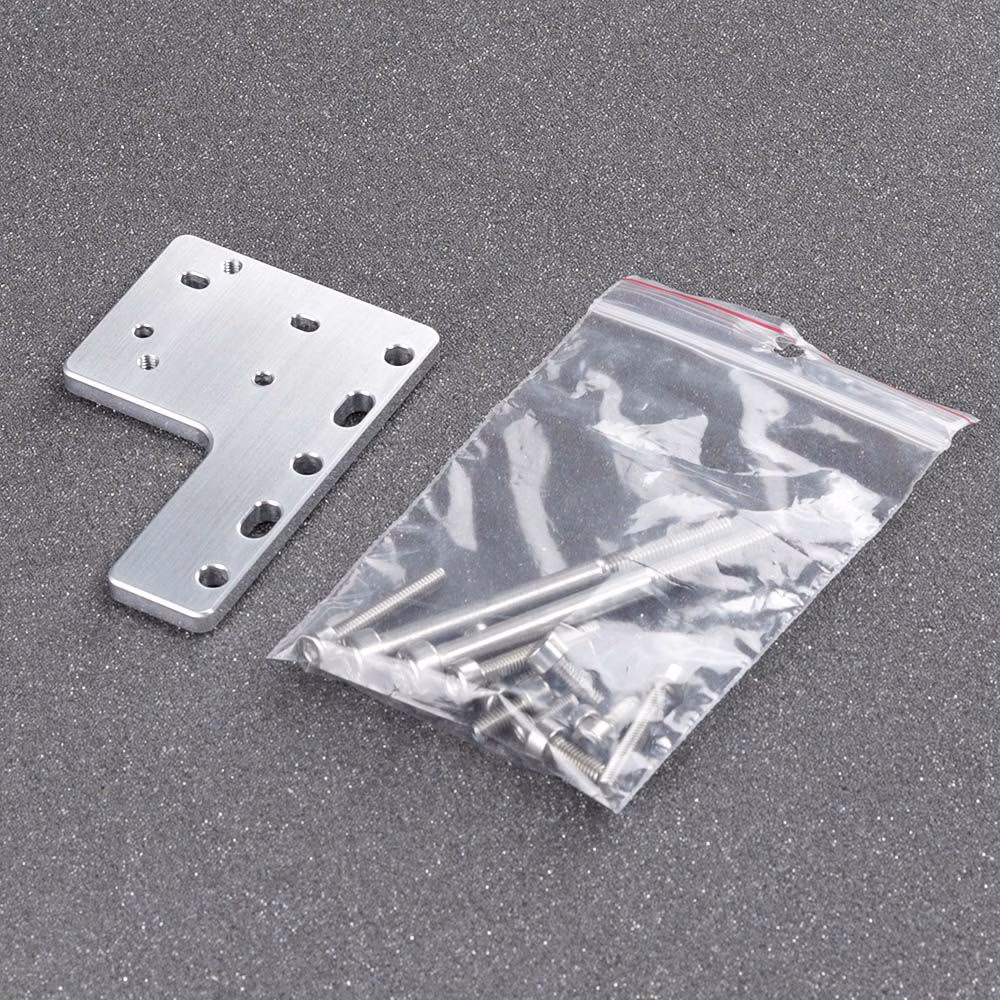

Tämä kiinnike X-Carve®- ja Shapeoko-leikkaus- ja kaiverruslasereille mahdollistaa PLH3D-sarjan laserpäiden nopean kiinnityksen Inventables™’ X-Carve- ja (Legacy) Shapeoko 1-3 CNC -koneisiin. Kiinnike voidaan nopeasti asentaa X-Carve- tai Shapeoko-koneeseen kolmella ruuvilla. Laserpää voidaan tämän jälkeen kiinnittää kiinnikkeeseen neljän M3-kiinnitysreiän kautta.

X-Carve ja Shapeoko -kiinnikkeessä PLH3D-sarjalle on kaksi eri tasoa kiinnitysrei’ille, mikä mahdollistaa erilaisten työskentelyetäisyyksien (polttolasin etäisyys polttotasoon) asettamisen. Sopiva työskentelyetäisyys voidaan valita sovelluksen mukaan, ottaen huomioon materiaalin ominaisuudet sekä muut reunaehdot.

• Lyhyempi työskentelyetäisyys yhdellä linssillä tuottaa pienemmän sädepisteen (tiukemman polttoalueen) ja siten korkeamman tehotiheyden. Tätä käytetään usein korkeampaa kaiverruksen resoluutiota, suurempaa kaiverrusnopeutta tai läpäisevää leikkausta varten, tai aina kun korkeampi tehotiheys on tarpeen. Kuitenkin, tällöin säde kohtautuu ja hajaantuu nopeammin, joten kaikkien materiaalien leikkaamiseen sitä ei aina suositella.
• Pidempi työskentelyetäisyys antaa suuremman sädepisteen ja matalamman tehotiheyden. Tätä suositellaan yleensä leveämmän viivan kaiverrukseen, paksumman materiaalin leikkaamiseen pienemmän konvergenssin ja divergenssin ansiosta, tai kun tarvitaan pitkä etäisyys laserpään ja kaiverruskohteen välille. Usein käytetyn High-Resolution Triplet Linsen työskentelyetäisyyden asettamiseen suosittelemme PLH3D-sarjan Focus Adjuster -lisävarustetta.

Tämä kiinnityssovitin on myös suunniteltu yhteensopivaksi LaserDock-telakointiaseman kanssa. Tämä mahdollistaa työkalujen kätevän vaihdon ja ehkäisee pölyhiukkasten pääsyn laserin optiikkaan ja sähköliitäntöihin.

Kaikki tarvittavat asennustarvikkeet X-Carve- ja Shapeoko-kiinnikkeen kiinnitystä varten koneisiin sisältyvät toimitukseen.
