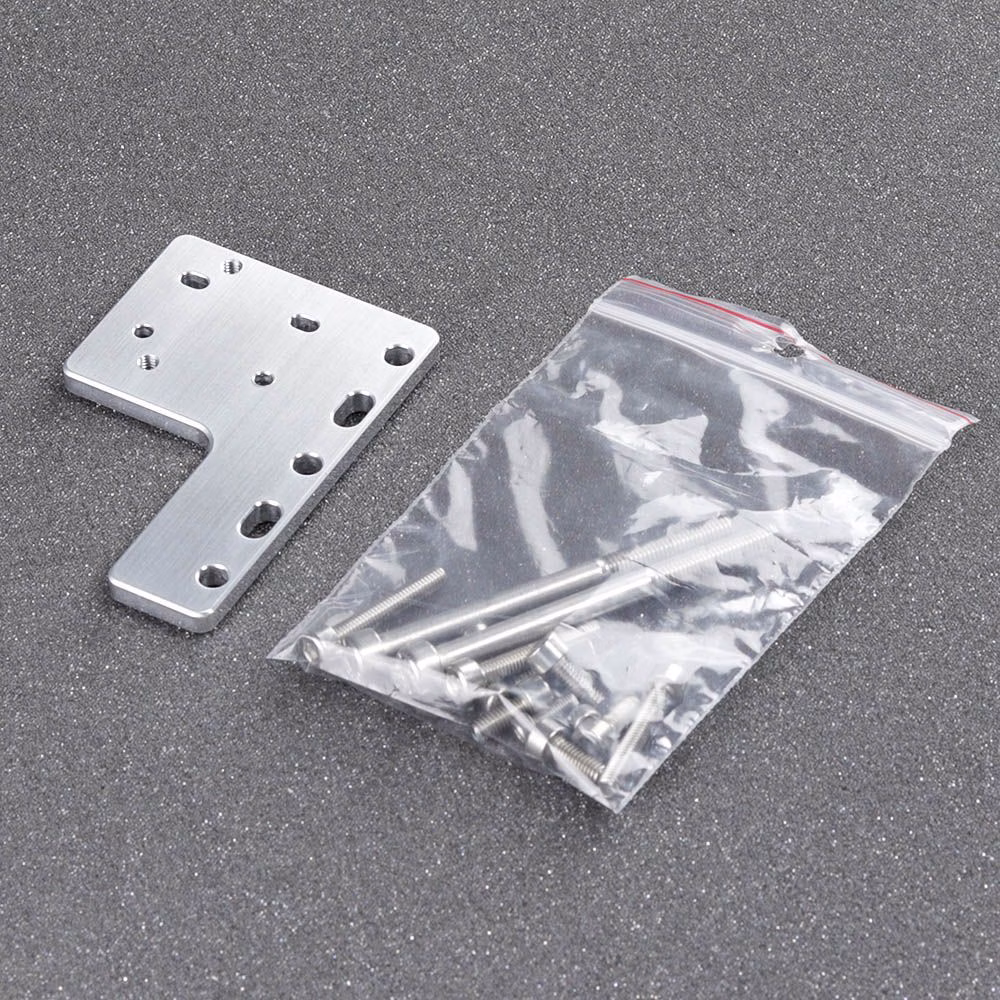

X-Carve Houder voor PLH3D-Series

Over de X-Carve en Shapeoko PLH3D Houder

• Snelle en eenvoudige installatie van PLH3D-Series laserhoofden op Inventables™ X-Carve® machines
• Snelle en eenvoudige installatie van PLH3D-Series laser op Legacy Shapeoko 1-3 machines
• Compatibel met onze PLH3D-6W-XF, PLH3D-6W en PLH3D-2W laserhoofden, evenals het LaserDock Docking Station
• Voorzien van montagegaten op twee niveaus voor aanpassing aan verschillende werkafstanden
• Bevat montagematerialen.

Deze houder voor X-Carve® en snij- en graveer Shapeoko laser maakt een snelle installatie mogelijk van PLH3D-Series laserhoofden op Inventables™ X-Carve en (Legacy) Shapeoko 1-3 CNC-machines. Met drie schroeven kan de houder snel worden bevestigd aan de X-Carve of Shapeoko. Het laserhoofd kan vervolgens worden bevestigd aan de houder via de vier M3-montagegaten.

De X-Carve en Shapeoko Houder voor PLH3D-Series heeft montagegaten op twee niveaus, waarmee verschillende werkafstanden (de afstand van de lens tot het brandvlak) kunnen worden ingesteld. Een geschikte werkafstand kan worden gekozen afhankelijk van de toepassing, inclusief materiaaleigenschappen en andere beperkingen.

• Een kortere werkafstand met een bepaalde lens resulteert in een kleinere laserbundelspot (strakkere focus) en dus een hogere vermogensdichtheid. Dit wordt vaak gebruikt voor graveren met hogere resolutie, sneller graveren, het snijden van materialen die dit vereisen, of wanneer een hogere vermogensdichtheid is gewenst. Echter, de bundel convergeert en divergeert ook sneller bij een kortere focus, dus het is niet altijd aanbevolen voor het snijden van alle materialen.
• Een langere werkafstand zorgt voor een grotere bundelspot en dus een lagere vermogensdichtheid. Dit wordt meestal gekozen voor het graveren van een bredere lijn, het snijden van dikkere materialen vanwege de verminderde convergentie en divergentie, of wanneer een grotere afstand tussen het laserhoofd en het te graveren object vereist is. Voor het instellen van de werkafstand bij de veelgebruikte High-Resolution Mounted Triplet Lens voor de PLH3D-Series adviseren wij de PLH3D-Series Focus Adjuster accessoire.

Deze montageadapter is tevens ontworpen voor compatibiliteit met de LaserDock Docking Station accessoire. Dit maakt een gemakkelijke gereedschapswissel mogelijk en voorkomt dat stofdeeltjes de optiek en elektrische contacten van de laser vervuilen.

Alle benodigde montagematerialen voor het bevestigen van de X-Carve en Shapeoko Houder aan de machines zijn inbegrepen.
