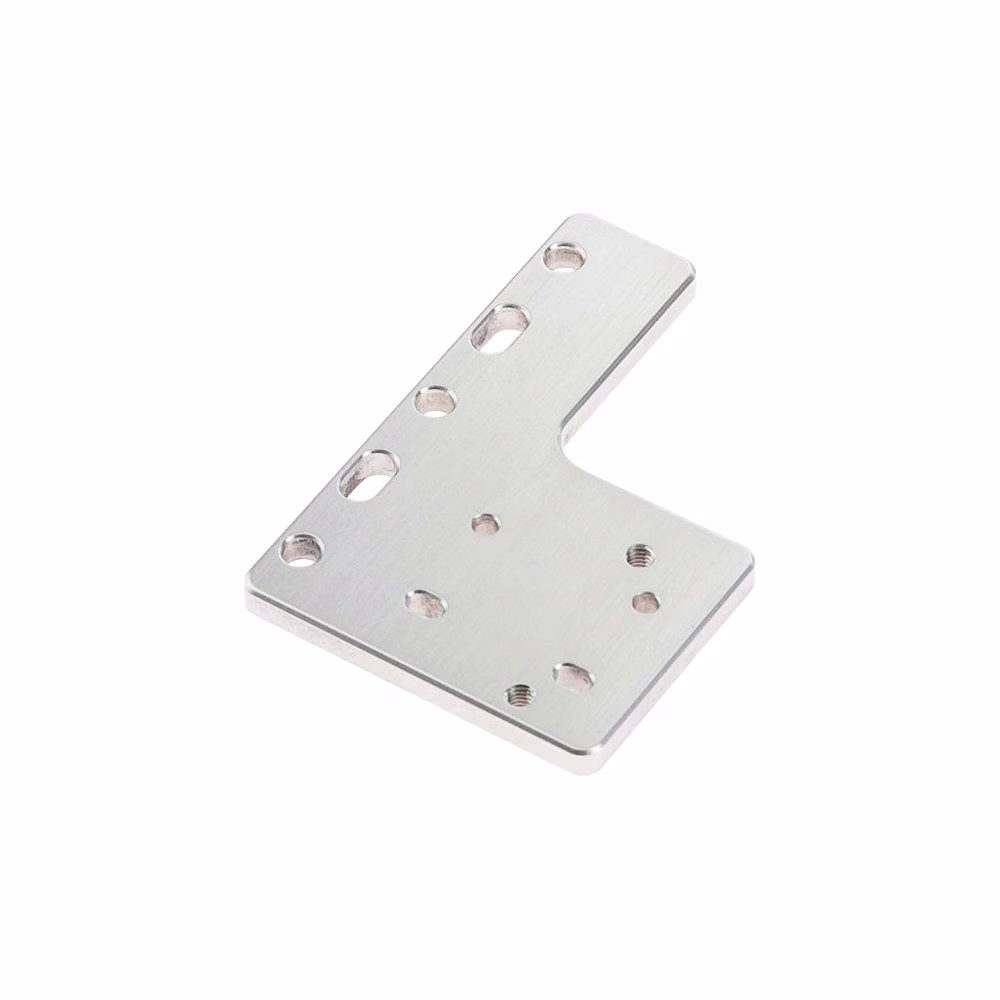

Soporte X-Carve para Serie PLH3D

Acerca del Soporte PLH3D para X-Carve y Shapeoko

• Instalación rápida y sencilla de los cabezales láser de la Serie PLH3D en máquinas X-Carve® de Inventables™
• Instalación rápida y sencilla de láser de la Serie PLH3D en máquinas Legacy Shapeoko 1-3
• Compatible con nuestros cabezales láser PLH3D-6W-XF, PLH3D-6W y PLH3D-2W, así como con la Estación de Acoplamiento LaserDock
• Dispone de orificios de montaje en dos niveles para adaptarse a diferentes distancias de trabajo
• Incluye tornillos de montaje.

Este soporte para X-Carve® y Shapeoko para corte y grabado láser permite la instalación rápida de cabezales láser de la Serie PLH3D en máquinas CNC X-Carve de Inventables™ y Shapeoko 1-3 (Legacy). Mediante tres tornillos, el soporte puede ser conectado rápidamente al X-Carve o Shapeoko. Posteriormente, el cabezal láser se puede fijar al soporte utilizando los cuatro orificios de montaje M3 correspondientes.

El soporte X-Carve y Shapeoko para la Serie PLH3D cuenta con orificios de montaje en dos niveles, lo que permite definir diferentes distancias de trabajo (distancia de la lente al plano focal). Se puede elegir una distancia de trabajo apropiada en función de la aplicación, incluyendo las propiedades del material y otras restricciones.

• Una distancia de trabajo corta para una lente determinada da como resultado un spot de haz más pequeño (enfoque más ajustado) y, por lo tanto, una mayor densidad de potencia. Se utiliza habitualmente para grabados de mayor resolución, grabados a mayor velocidad, corte de materiales que lo requieran o siempre que se prefiera una mayor densidad de potencia. Sin embargo, el haz también converge y diverge más rápido con un enfoque cercano, por lo que no siempre es recomendable para cortar todos los materiales.
• Una distancia de trabajo más larga produce un spot de haz mayor y, por lo tanto, una densidad de potencia inferior. Se suele preferir para grabar líneas más anchas, cortar materiales más gruesos debido a la menor convergencia y divergencia, o cuando se requiere mayor separación entre el cabezal láser y el plano del objeto a grabar. Para establecer la distancia de trabajo con la habitual Lente Triplete de Alta Resolución para la Serie PLH3D, recomendamos el accesorio Focus Adjuster para la Serie PLH3D.

Este adaptador de montaje también está diseñado para ser compatible con el accesorio Estación de Acoplamiento LaserDock. Esto permite un cambio de herramientas conveniente y previene que las partículas de polvo contaminen la óptica y los contactos eléctricos del láser.

Todo el hardware de montaje necesario para fijar el soporte X-Carve y Shapeoko a las máquinas está incluido.
