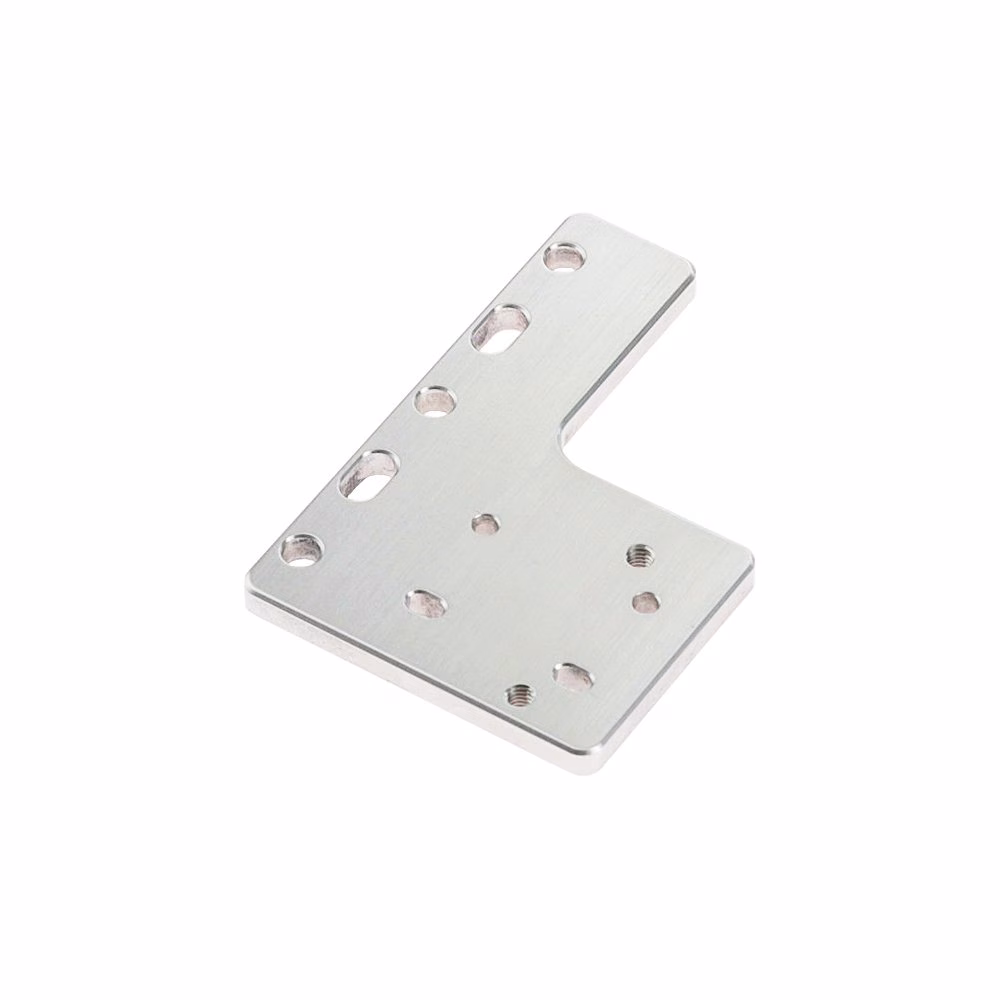

Uchwyt X-Carve do serii PLH3D

O uchwycie PLH3D do X-Carve oraz Shapeoko

• Szybka i prosta instalacja głowic laserowych serii PLH3D na maszynach X-Carve® firmy Inventables™
• Szybka i prosta instalacja lasera serii PLH3D na maszynach Legacy Shapeoko 1-3
• Kompatybilny z naszymi głowicami laserowymi PLH3D-6W-XF, PLH3D-6W i PLH3D-2W, a także stacją dokującą LaserDock
• Posiada otwory montażowe na dwóch poziomach umożliwiające dostosowanie do różnych odległości roboczych
• Zawiera śruby montażowe.

Ten uchwyt do X-Carve® oraz cięcia i grawerowania laserem Shapeoko umożliwia szybką instalację głowic laserowych serii PLH3D na maszynach CNC X-Carve firmy Inventables™ oraz (Legacy) Shapeoko 1-3. Uchwyt można błyskawicznie zamocować do X-Carve lub Shapeoko poprzez trzy śruby. Następnie głowicę laserową można przykręcić do uchwytu wykorzystując cztery otwory montażowe M3.

Uchwyt X-Carve i Shapeoko dla serii PLH3D posiada otwory montażowe na dwóch poziomach, co pozwala na ustawienie różnych odległości roboczych (odległość soczewki od płaszczyzny ogniskowania). Odpowiednią odległość roboczą można dobrać w zależności od zastosowania, uwzględniając właściwości materiału oraz inne ograniczenia.

• Krótsza odległość robocza dla danej soczewki pozwala uzyskać mniejszą plamkę lasera (ciaśniejsze ogniskowanie), co skutkuje wyższą gęstością mocy. Jest to często wykorzystywane przy precyzyjnym grawerowaniu, szybszym grawerowaniu lub cięciu materiałów w sytuacjach, gdy pożądana jest większa gęstość energii. Jednakże wiązka będzie szybciej konwergować i dywergować przy bliższym ognisku, dlatego nie zawsze jest to zalecane do cięcia wszystkich materiałów.
• Dłuższa odległość robocza powoduje większą plamkę lasera i niższą gęstość mocy. Jest to zwykle zalecane do grawerowania szerszej linii, cięcia grubszych materiałów ze względu na ograniczoną konwergencję i dywergencję wiązki, bądź w aplikacjach wymagających zachowania dużej odległości między głowicą laserową a płaszczyzną przedmiotu. Do ustalenia odległości roboczej często wybieranej soczewki High-Resolution Mounted Triplet Lens dla serii PLH3D zalecamy akcesorium PLH3D-Series Focus Adjuster.

Ten adapter montażowy został również zaprojektowany jako kompatybilny z akcesorium LaserDock Docking Station. Zapewnia to wygodną zmianę narzędzi i chroni optykę lasera oraz styki elektryczne przed zanieczyszczeniem cząstkami pyłu.

W zestawie znajdują się wszystkie niezbędne elementy montażowe do przymocowania uchwytu X-Carve i Shapeoko do maszyn.
