Moduł laserowy 4 W Mini RGB z zasilaczem 7,5 V

O module laserowym 4 W Mini RGB z zasilaczem 7,5 V

Jest to profesjonalny, pełnokolorowy moduł laserowy 4 W RGB. Został wykonany z wykorzystaniem nowych diod laserowych i wysokowydajnej optyki.

Dioda laserowe zastosowane w tym module:

• 1 W 520 nm dioda laserowa Nichia
• 1,6 W 450 nm dioda laserowa Osram
• 2 x 700 mW 638 nm dioda laserowa Ushio

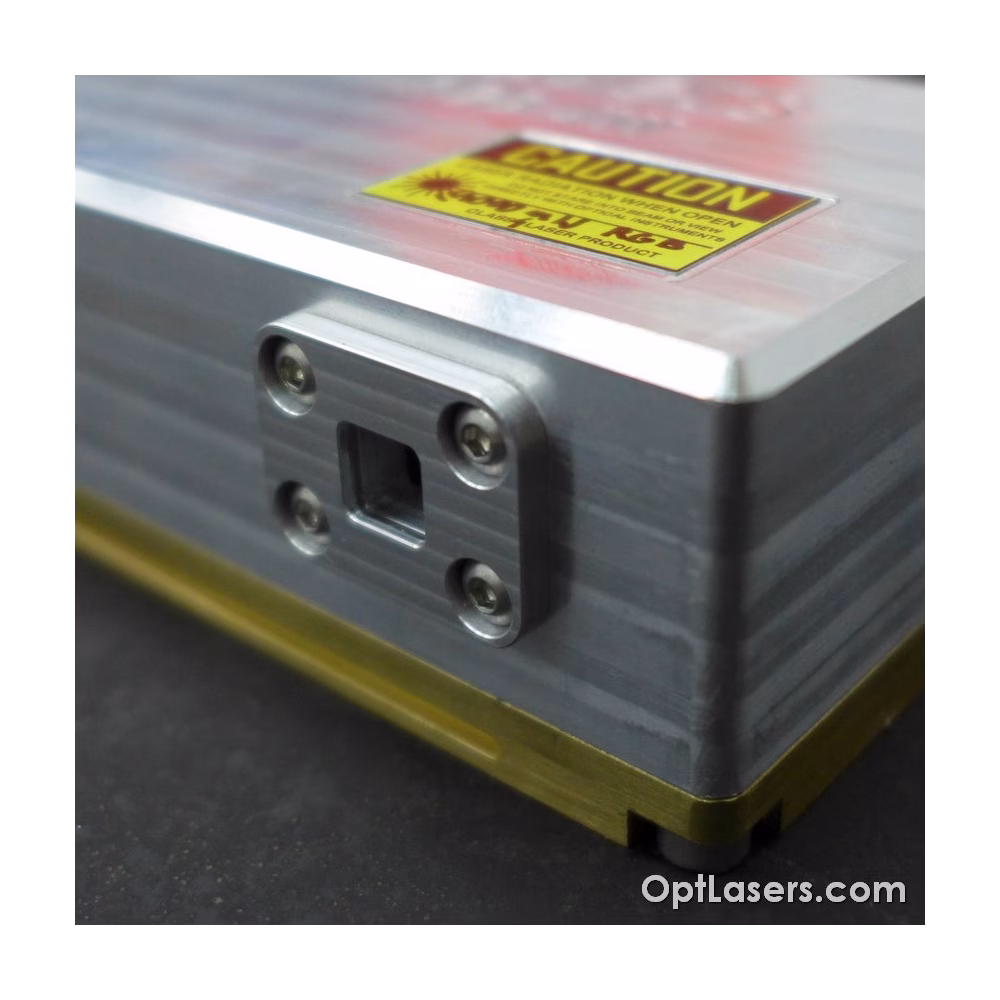

Wymiary modułu wynoszą 110 x 75 x 45 mm. Moduł można zamontować na płycie bazowej przy użyciu czterech śrub M4. Dzięki obudowie, moduł jest chroniony przed kurzem, który stanowi główny problem wewnątrz projektorów laserowych. Na wyjściu modułu zastosowano również okno optyczne BK7 z powłoką antyrefleksyjną o wysokiej transmisji. Całkowita moc optyczna wynosi do 4000 mW i nie mniej niż 3400 mW. System korekcji wiązki optycznej pozwolił osiągnąć wiązkę 1,8 mRad przy pełnym kącie z minimalną stratą mocy.

Zastosowanie diody laserowej Nichia 1 W 520 nm zamiast 532 nm DPSS zapewnia długą żywotność modułu i lepszą stabilność mocy.

Moduł sterowany jest przez profesjonalny, trzykanałowy sterownik. Każdy kanał jest niezależnie sterowany poprzez analogowe wejście (0 - 5 V). Wejście analogowe umożliwia modulację prądu płynącego przez diodę laserową z częstotliwością do 100 kHz.

Moduł zasilany jest zasilaczem Mean Well, 5,4 A, 7,5 V, 40,5 W, który jest dołączony do zestawu.

Zalecenia i wymagania

Wejścia modulacji mogą być używane jako wejścia TTL z poziomami logicznymi 0 V i 5 V lub jako wejście analogowe. Modulacja analogowa oznacza, że przy zastosowaniu 2,5 V na wejściu ANG uzyskuje się 50% mocy wyjściowej, analogicznie przy 4 V uzyskuje się 80% mocy wyjściowej itd.

Ochrona

Wejście analogowe jest chronione diodą Zenera 5V1 w przypadku pojawienia się napięcia wyższego niż 5 V. Pomimo to nie należy używać tego wejścia z napięciami wyższymi niż 5 V.

Wyjście sterownika zabezpieczone jest diodą Schottky'ego, która zapobiega pojawieniu się napięcia wstecznego.
