4 W Mini RGB Lasermodul med 7,5 V strømforsyning

Om 4 W Mini RGB Lasermodul med 7,5 V strømforsyning

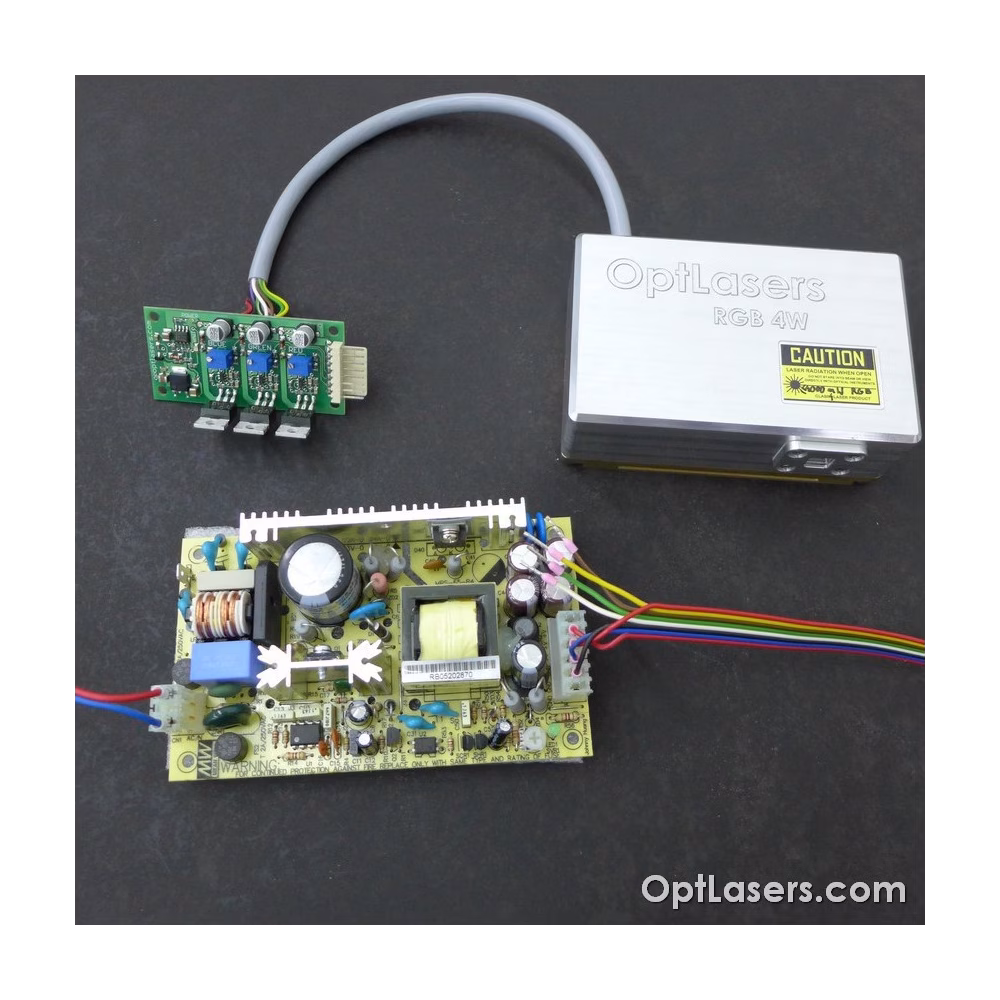

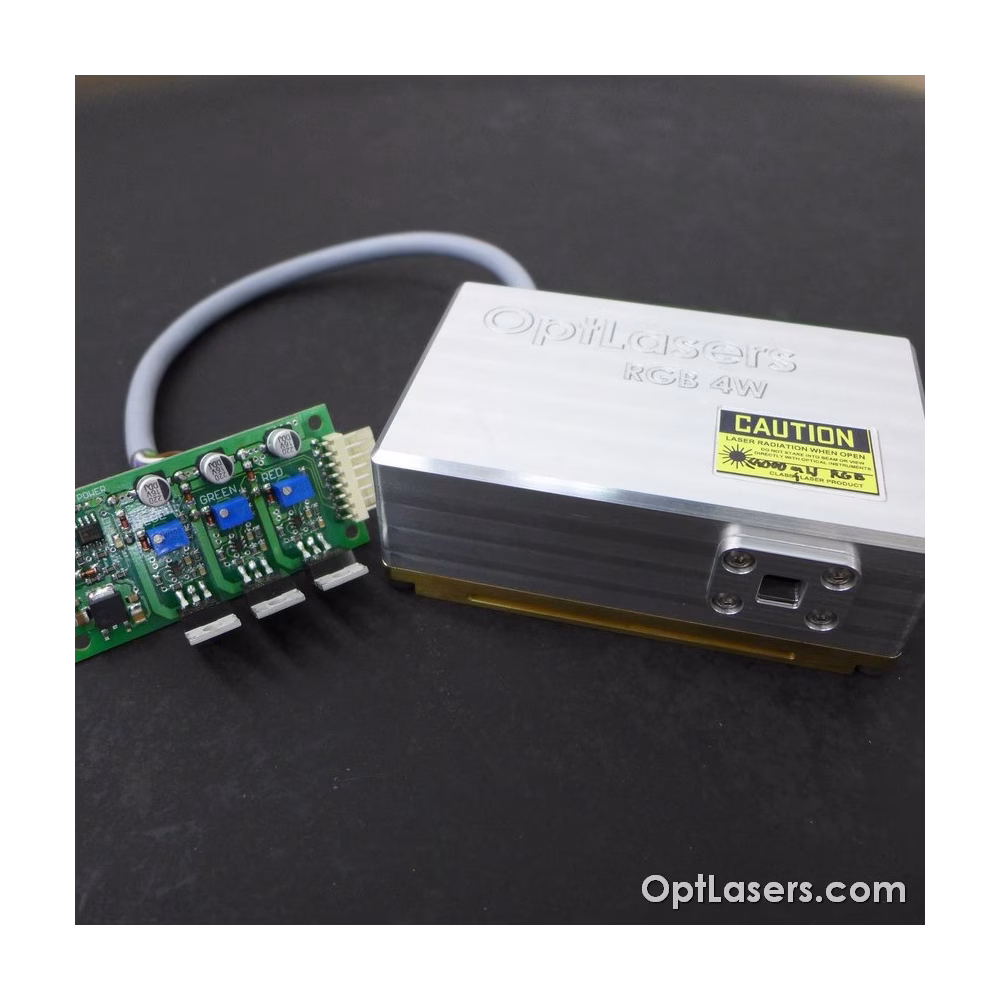

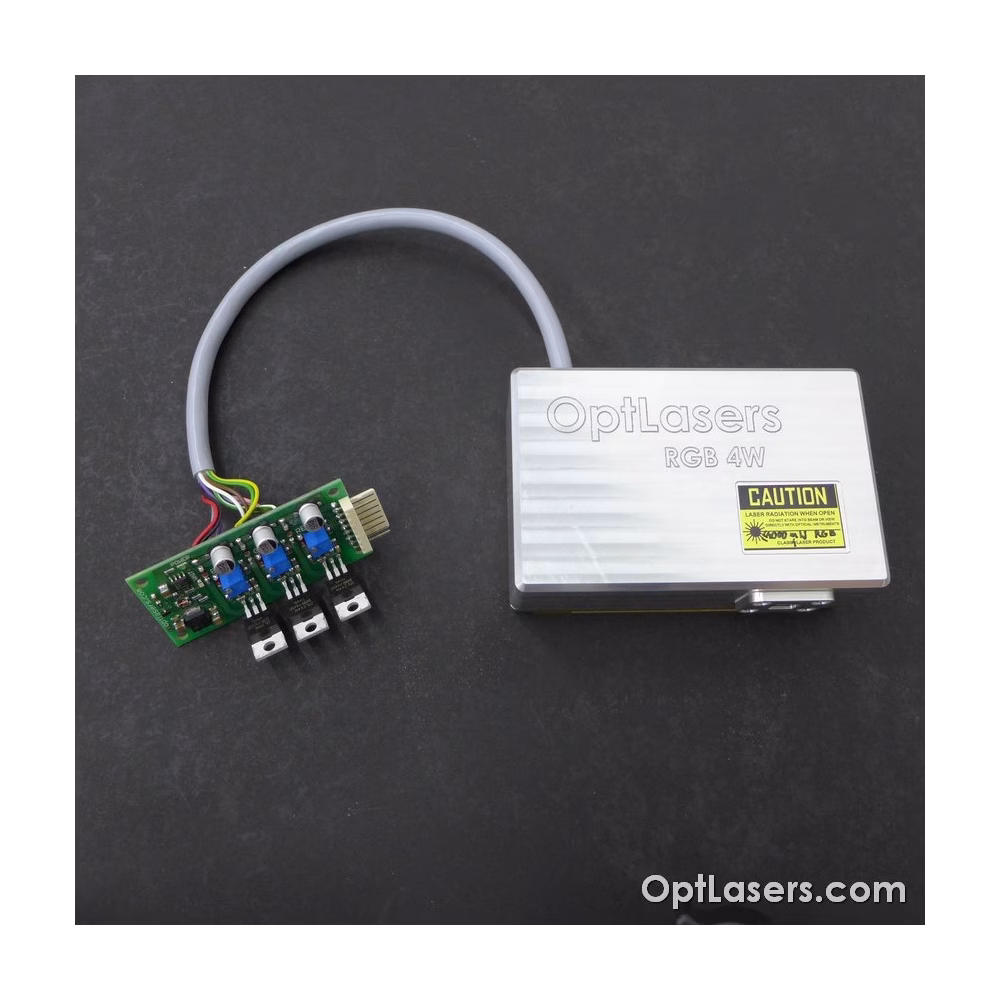

Dette er en profesjonell 4 W full RGB-lasermodul. Den er konstruert med splitter nye laserdioder og høytytende optikk.

Laserdioder brukt i denne modulen:

• 1 W 520 nm Nichia laserdioder
• 1,6 W 450 nm Osram laserdioder
• 2 x 700 mW 638 nm Ushio laserdioder

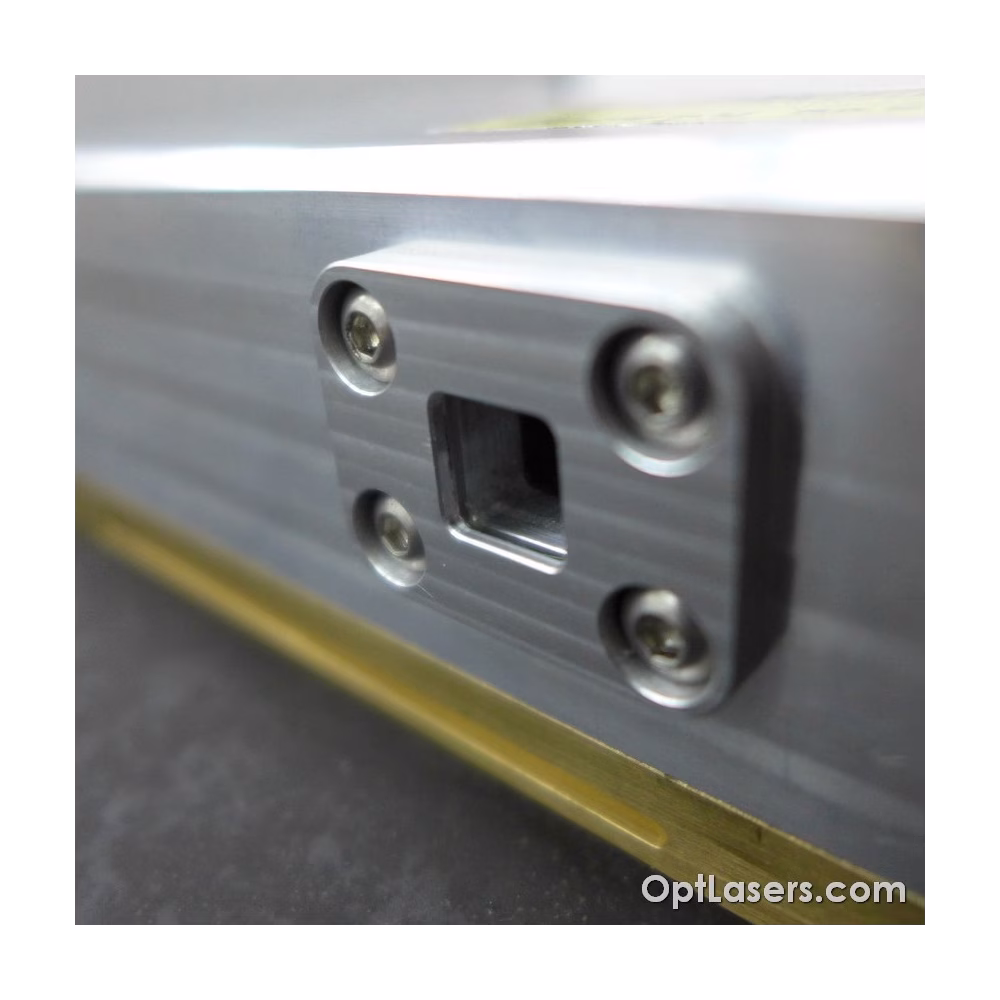

Modulens dimensjoner er 110 x 75 x 45 mm. Det er mulig å montere modulen på baseplaten med fire M4-skruer. På grunn av huset er modulen beskyttet mot støv, noe som er hovedproblemet i laserprojektorer. Det benyttes også et BK7 optisk vindu med høytransmisjon antirefleksjonsbelegg ved modulens utgang. Total optisk effekt er opptil 4000 mW og ikke mindre enn 3400 mW. Optisk strålekorreksjonssystem har muliggjort 1,8 mRad stråle ved full vinkel med minimal effekttap.

Bruken av 1 W 520 nm Nichia laserdioder i stedet for 532 nm DPSS sikrer lang levetid og bedre effektstabilitet for modulen.

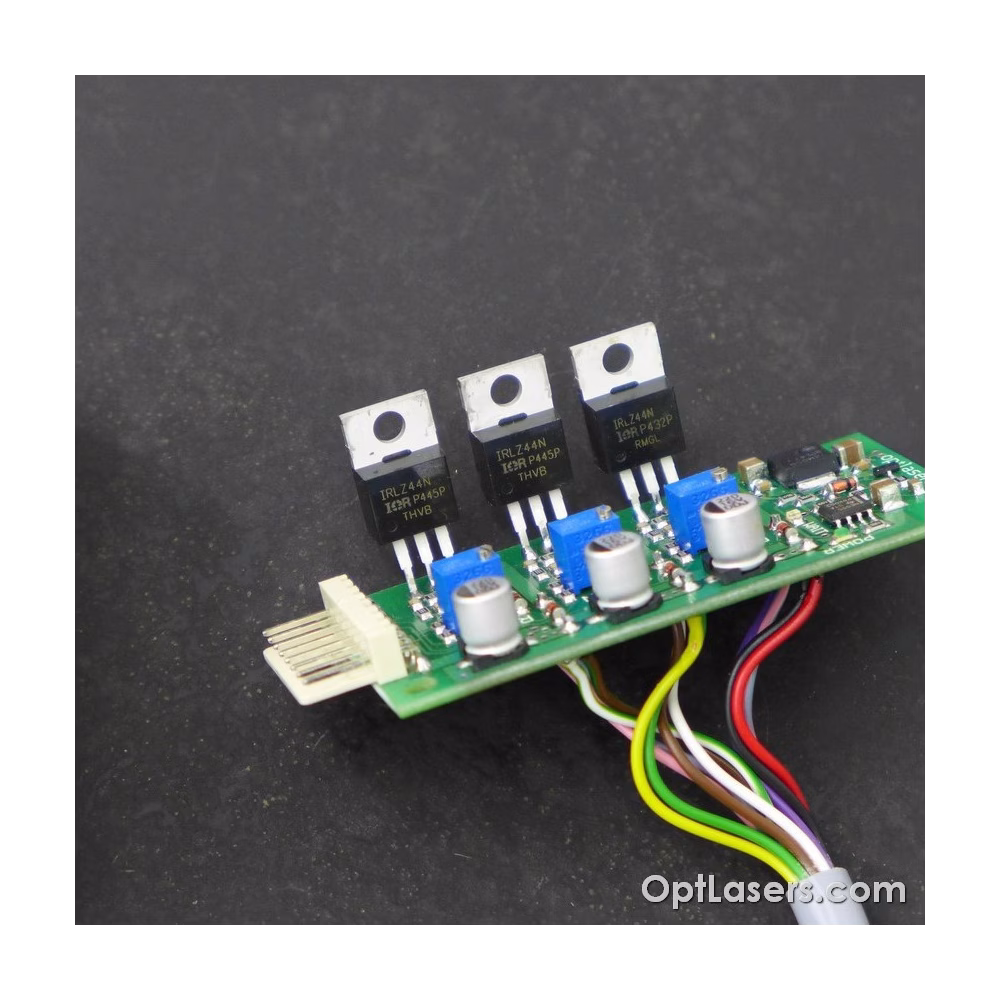

Modulen styres av en profesjonell tredobbelt driver. Hver kanal styres uavhengig av analoginngangen (0 – 5 V). Analog inngang tillater modulering av strømmen gjennom laserdioden opptil 100 kHz.

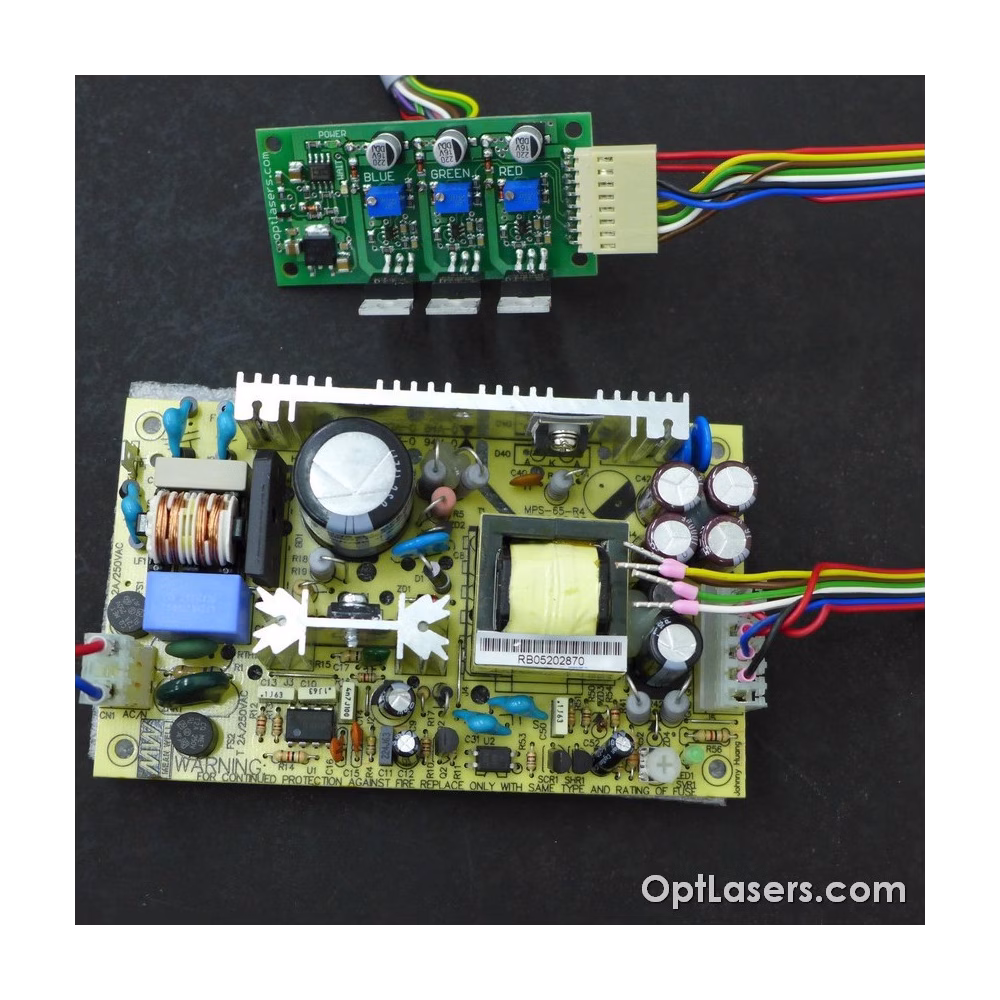

Modulen forsynes med Mean Well, 5,4 A, 7,5 V, 40,5 W strømforsyning, som er inkludert med modulen.

Anbefalinger og krav

Moduleringsinngangene kan brukes som TTL-innganger med logikknivåer på 0 V og 5 V, eller som en analog inngang. Analog modulering betyr at dersom du bruker 2,5 V på ANG-inngangen får du 50 % utgangseffekt, analogt gir 4 V 80 % utgangseffekt, osv.

Beskyttelse

Analoginngangen er beskyttet av en 5V1 Zener-diode dersom det skulle oppstå spenning høyere enn 5 V. Likevel bør denne inngangen ikke brukes med høyere spenninger.

Utgangen til driveren er beskyttet av Schottky-diode, som forhindrer at reversspenning oppstår.
